Chanfrar

Chanfrar corta o canto entre duas retas do editor de esboço com uma reta, às distâncias do canto que você digita ao longo de cada uma delas. Com linhas selecionadas, Enter chanfra todos os cantos delas de uma vez.

O que é

Chanfrar substitui o canto onde duas retas se encontram por uma reta curta, um chanfro. Você define a que distância do canto o chanfro começa em cada linha: uma distância para as duas, ou duas, a primeira na primeira linha que você escolhe e a segunda na segunda. Cada linha é cortada até onde o chanfro começa, e o lado que fica é o lado em que você a escolheu.

Como Arredondar, Chanfrar trabalha nas linhas como você as desenhou: dois lados vizinhos de um mesmo contorno têm o canto substituído no lugar, e duas linhas abertas separadas são unidas pelas próprias pontas, com o chanfro entrando como uma linha própria.

Quando usar

Para cortar em ângulo os cantos de uma janela, de uma porta ou de uma área de padrão.
Para desenhar um canto chanfrado com medida exata de cada lado.

Passo a passo

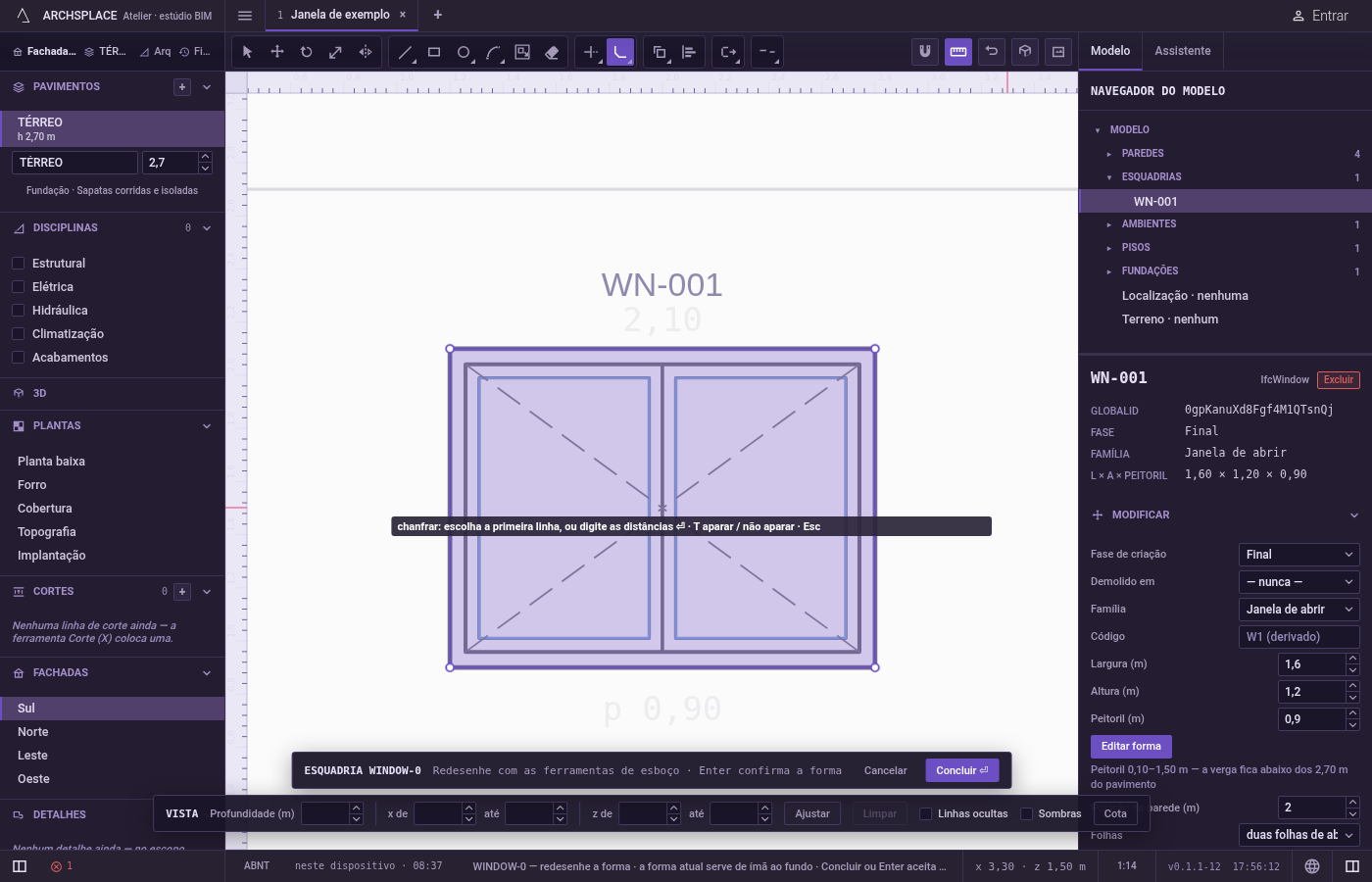

Ative Chanfrar. No editor de esboço (veja em Selecionar como entrar nele), digite C, H, A em seguida, ou clique em Chanfrar na barra do editor. A dica junto ao cursor diz chanfrar: escolha a primeira linha, ou digite as distâncias ⏎ · T aparar / não aparar · Esc.
Digite as distâncias. Digite uma distância para as duas linhas, ou duas separadas por x, como 0,2x0,1, nas unidades do projeto, e aperte Enter. As distâncias voltam a zero cada vez que você ativa Chanfrar e ficam como você as definiu até você sair da ferramenta.

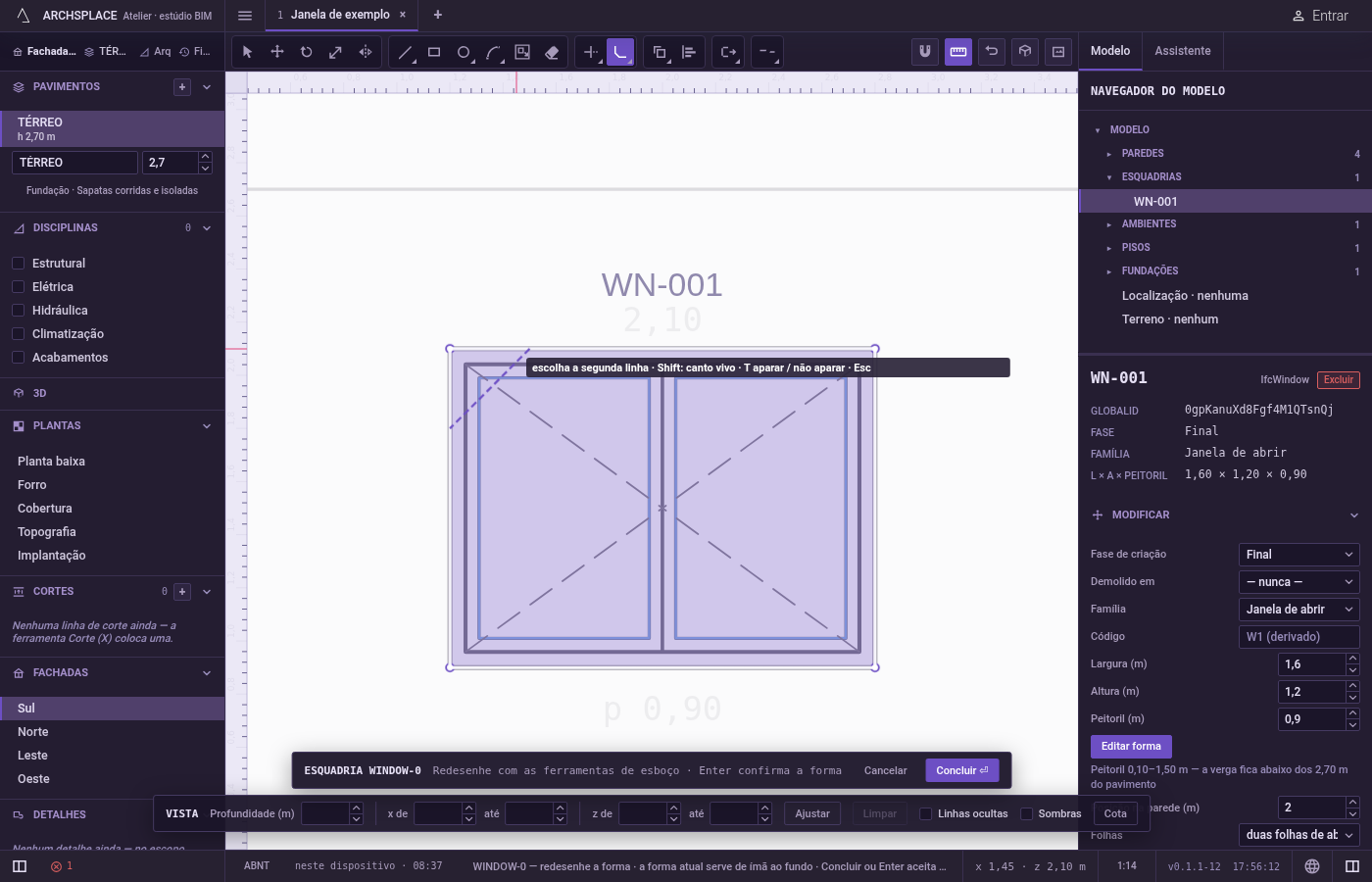

Escolha a primeira linha. Clique nela do lado que você quer manter. Chanfrar lê o cursor com exatidão, sem ímã.

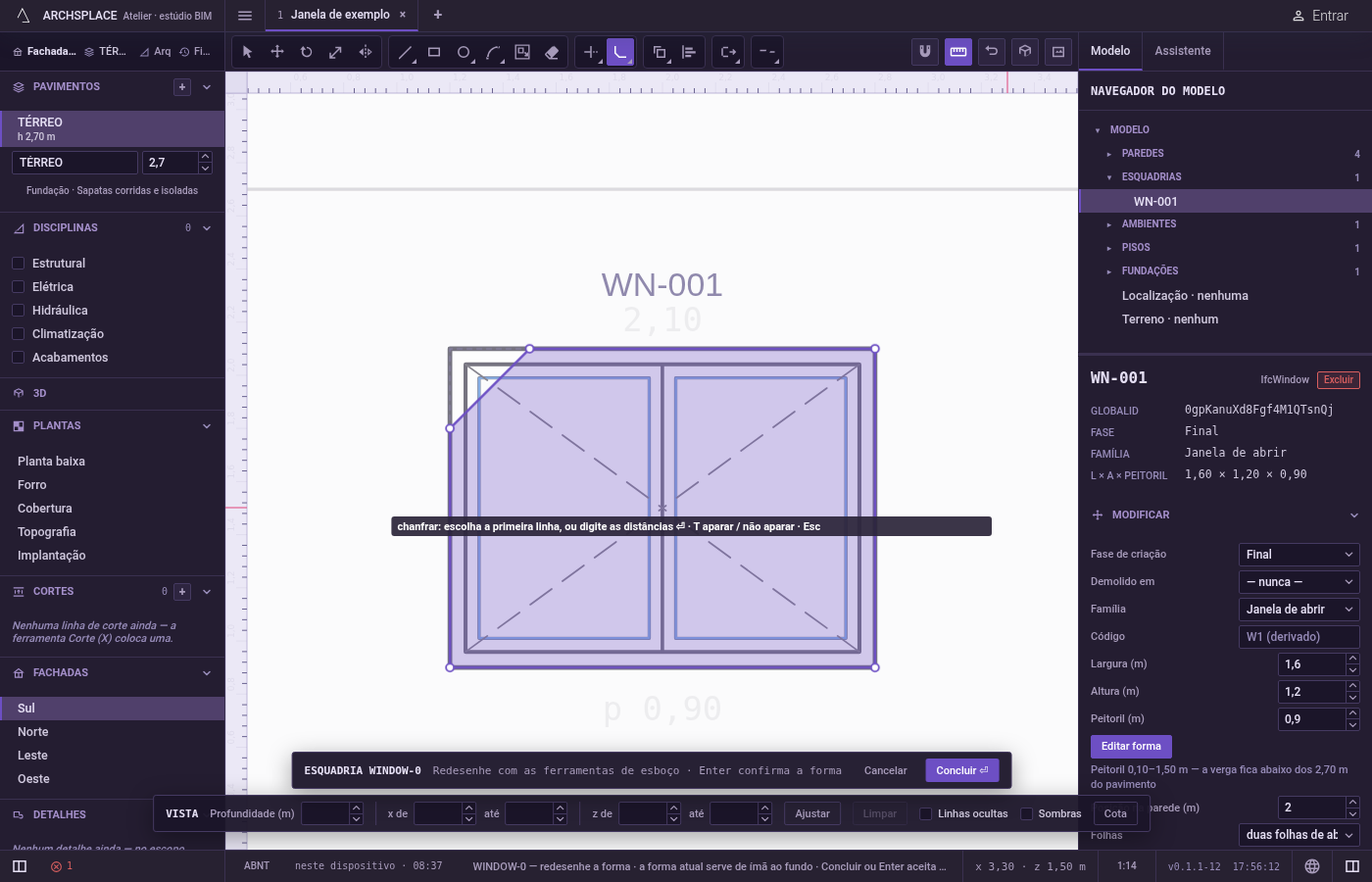

Escolha a segunda linha. Enquanto você aponta, o chanfro que seria feito aparece desenhado. Clique do lado da segunda linha que você quer manter. O canto é cortado, e Chanfrar espera a próxima primeira escolha. Segure Shift neste clique para um canto vivo.

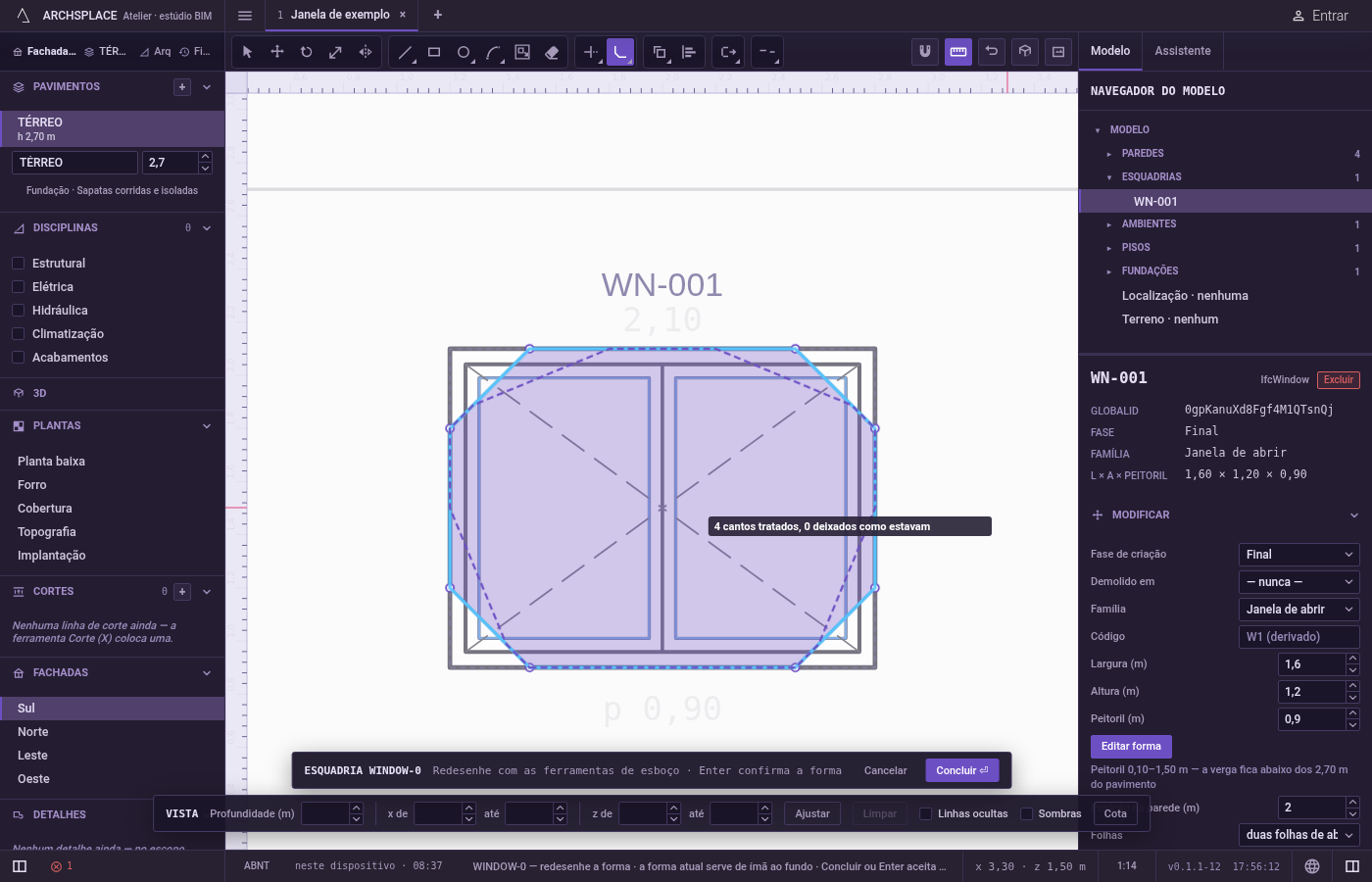

Ou chanfre uma seleção inteira. Selecione linhas com Selecionar antes de ativar Chanfrar, defina as distâncias e aperte Enter sem escolher nada: todo canto das linhas selecionadas que aceita o chanfro é cortado. A dica diz quantos cantos foram tratados e quantos ficaram como estavam.

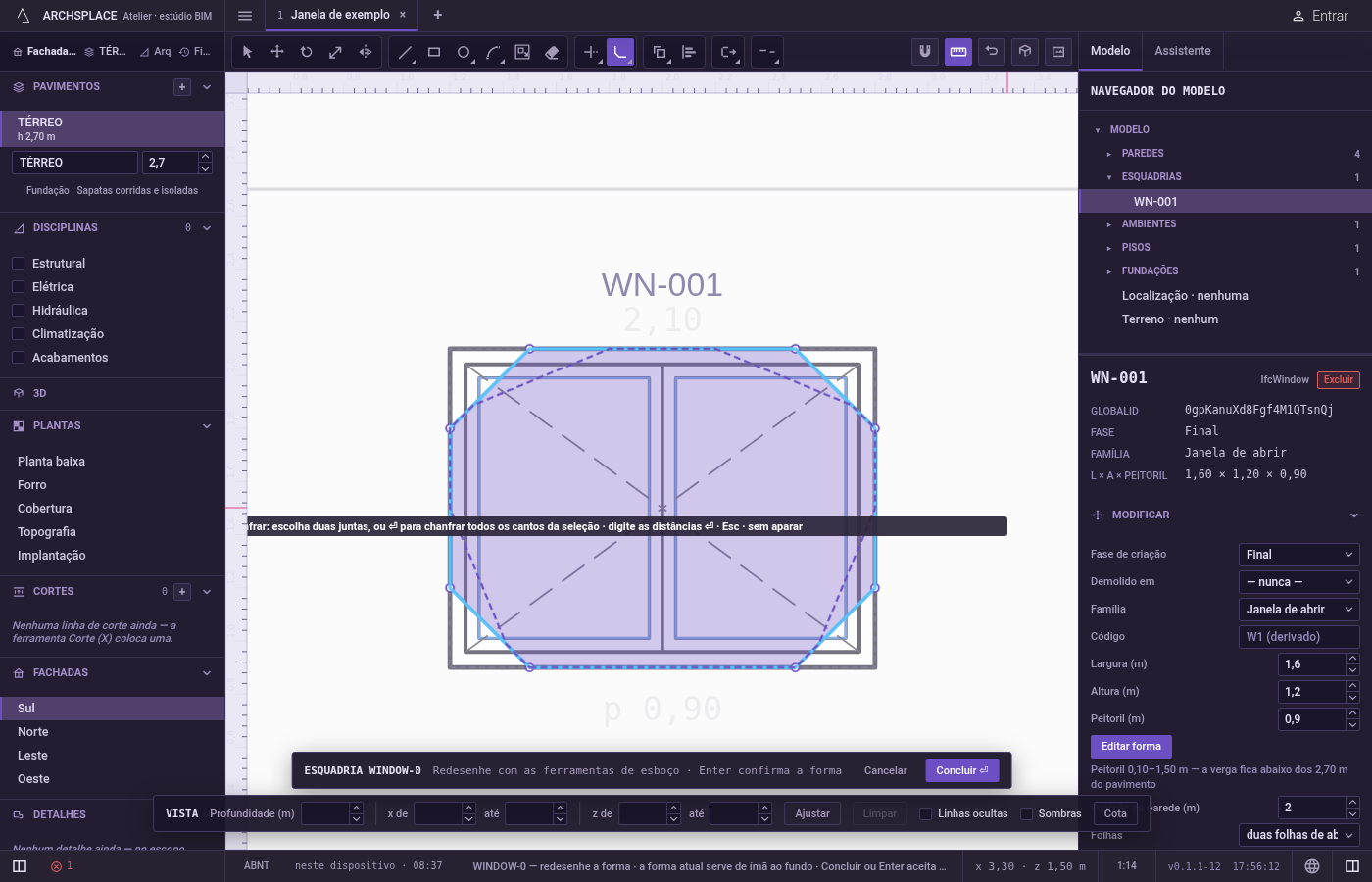

Apare ou não. Aperte T para passar a sem aparar: o chanfro é acrescentado e as duas linhas ficam inteiras. Esc desfaz a primeira escolha e depois volta para Selecionar.

O que é recusado

Um arco. A dica diz um chanfro une apenas linhas retas. Use Arredondar onde há um arco.
Uma escolha no vazio. A dica diz nenhuma linha ou arco aqui.
O mesmo segmento duas vezes. A dica diz escolha um segundo segmento, diferente.
Linhas paralelas. A dica diz estas arestas nunca se encontram.
Um chanfro que não cabe. Quando uma distância é maior que o lado em que é aplicada, a dica diz o canto não cabe entre estas arestas.
Um corte no meio de uma linha. Dois lados de um mesmo contorno que não são vizinhos, ou um contorno fechado e outra linha, são recusados: isso cortaria uma linha no meio.
Distâncias negativas. Um número negativo ou ilegível é ignorado, e as distâncias ficam como estavam.

O que vai para o contrato

Nada até você apertar Concluir. Cada canto é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um chanfro é mais um lado reto: o ponto do canto é substituído por dois pontos. Uma janela de 1,20 por 1,20 m com o canto superior direito chanfrado em 10 centímetros para cada lado:

Veja também

Perguntas frequentes

Como defino duas distâncias de chanfro diferentes?

Digite a primeira distância, x, a segunda e aperte Enter, por exemplo 0,2x0,1. A primeira distância vai na primeira linha que você escolhe, e a segunda na segunda.

Posso chanfrar um canto junto de um arco?

Não. Chanfrar une só retas. Use Arredondar para um canto que envolve um arco.

Por que o meu chanfro faz um canto vivo?

As distâncias voltam a zero cada vez que você ativa Chanfrar. Digite-as e aperte Enter antes de escolher as linhas.
