Copiar

Copiar coloca cópias das linhas selecionadas no editor de esboço a partir de um ponto base, uma por clique ou por distância digitada, quantas vezes você quiser, até sair da ferramenta. Os originais ficam onde estão.

O que é

Copiar repete o que você selecionou no editor de esboço em lugares novos, cada cópia deslocada pelo passo que vai de um ponto base até onde você clica. O ponto base continua definido, então você pode soltar quantas cópias quiser, cada uma medida a partir desse mesmo ponto base. Os originais não se movem.

Copiar trabalha nas linhas como você as desenhou: selecionar um lado de um retângulo copia o retângulo inteiro, e uma sequência feita com Linha é copiada inteira.

Quando usar

Para repetir uma forma em lugares escolhidos, como uma série de marchetarias iguais numa área de piso.
Para desenhar um segundo contorno a uma distância exata do primeiro.

Passo a passo

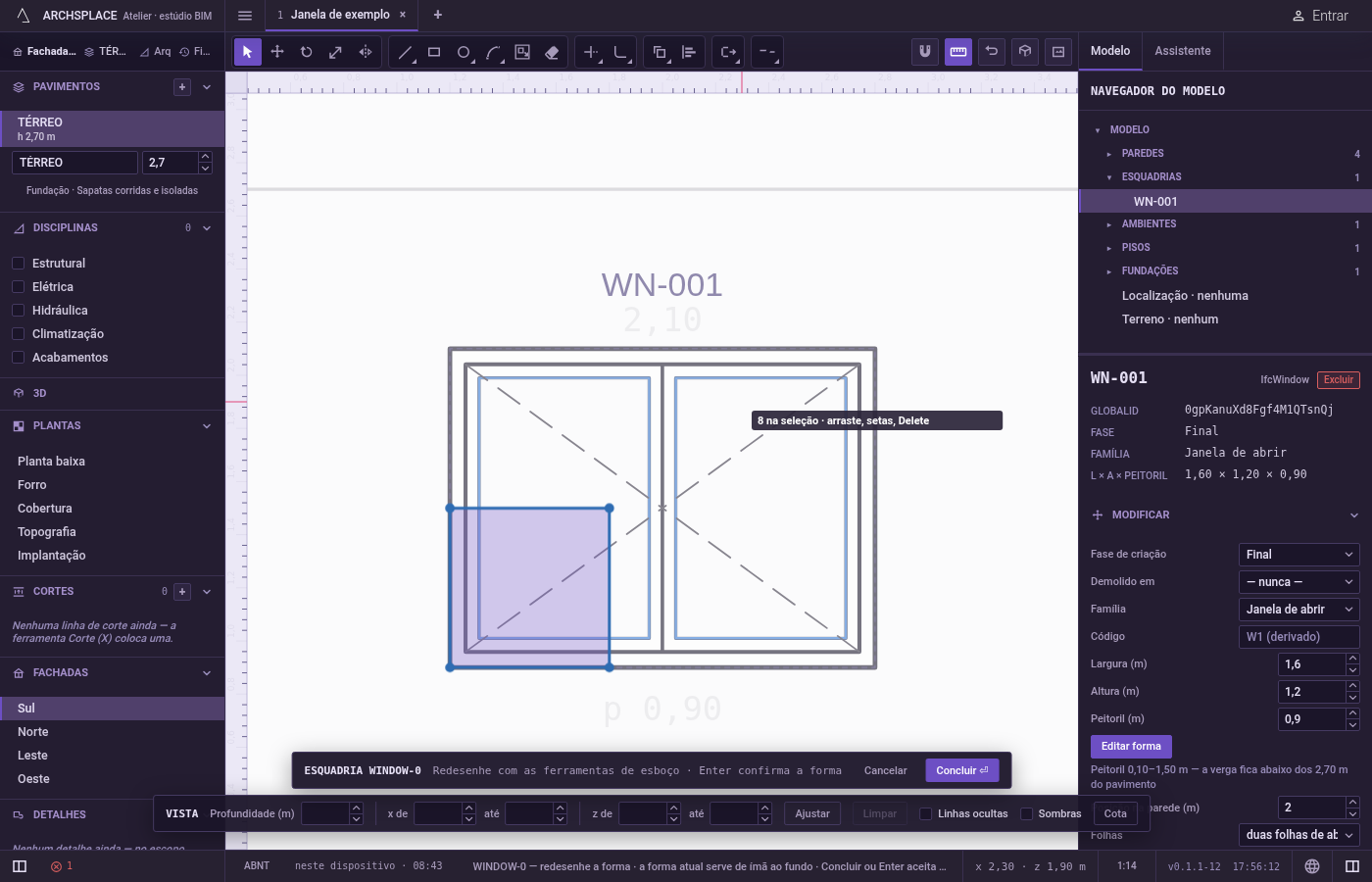

Escolha o que copiar. No editor de esboço (veja em Selecionar como entrar nele), selecione antes as linhas com Selecionar, ou ative Copiar e escolha-as depois.
Ative Copiar. Digite C e logo depois O, ou C e depois P, ou clique em Copiar na barra do editor.

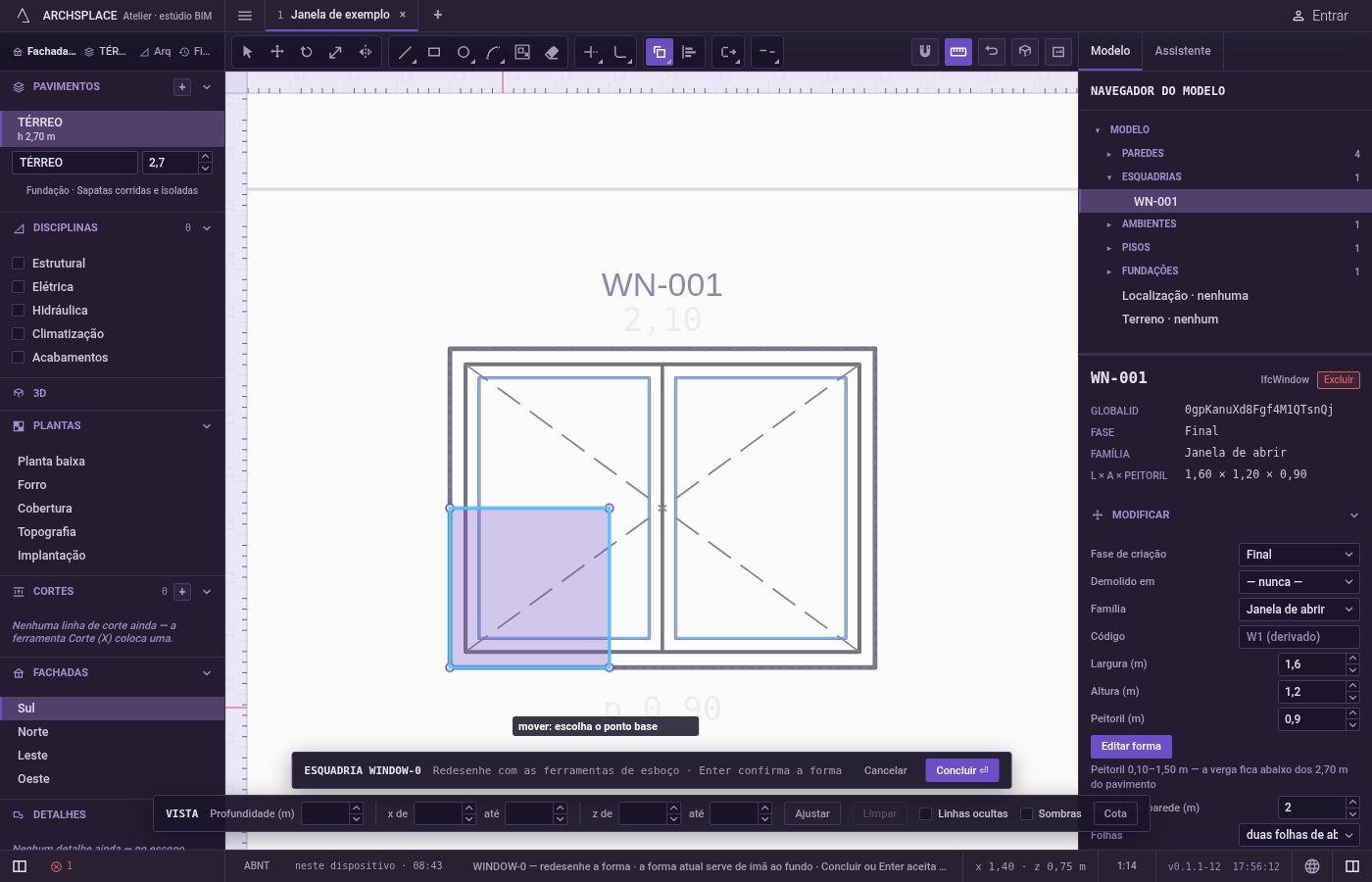

Escolha as linhas, se nenhuma estiver selecionada. A dica pede que você selecione objetos. Clique numa linha para acrescentá-la, Shift e um clique para tirá-la. Arraste uma caixa para a direita para pegar as linhas inteiramente dentro dela, ou para a esquerda para pegar todas as linhas que ela toca. Aperte F para desenhar uma cerca e pegar as linhas que ela cruza, ou Ctrl+A para pegar todas as linhas. Aperte Enter quando terminar.

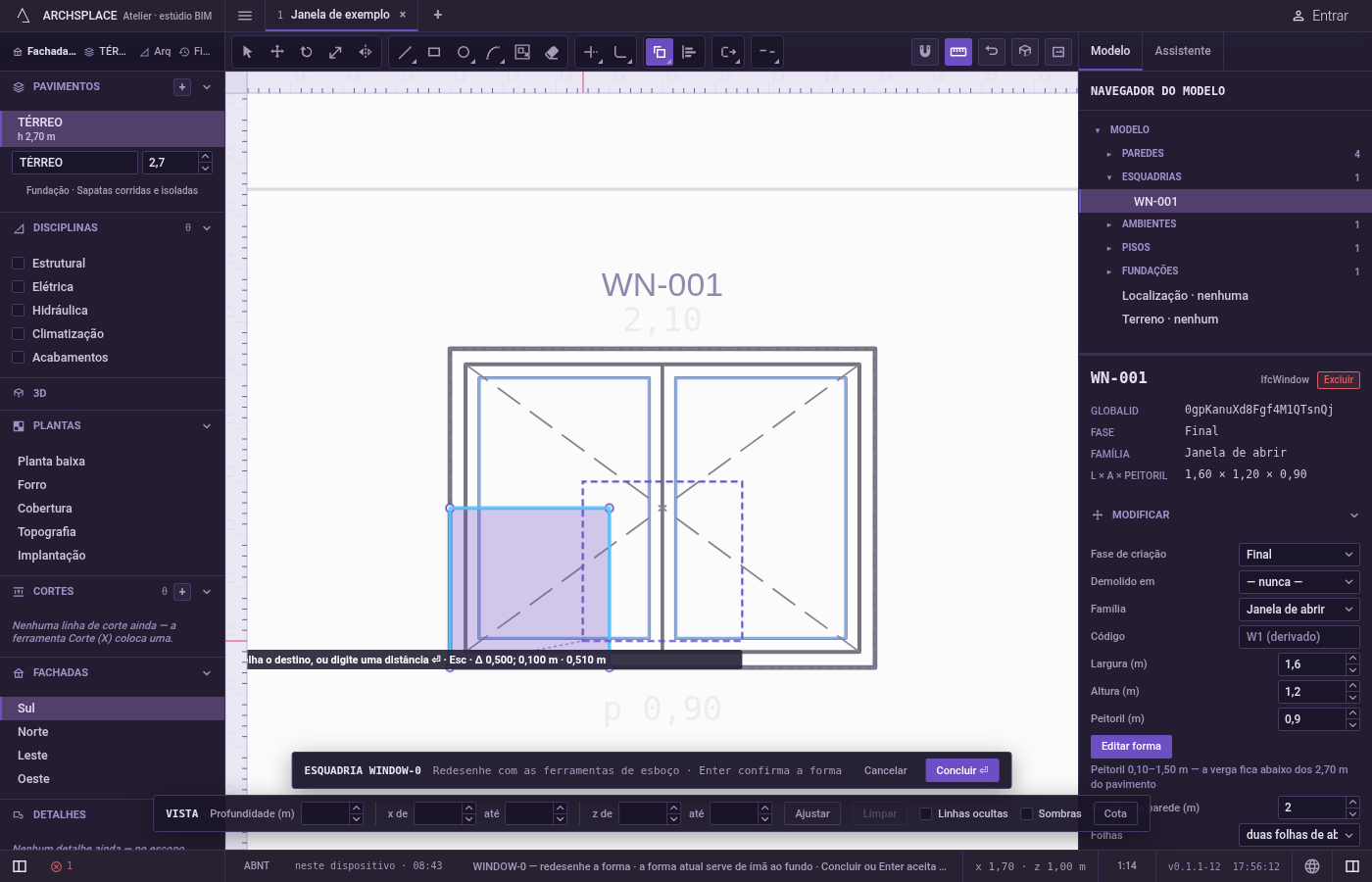

Escolha o ponto base. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista.

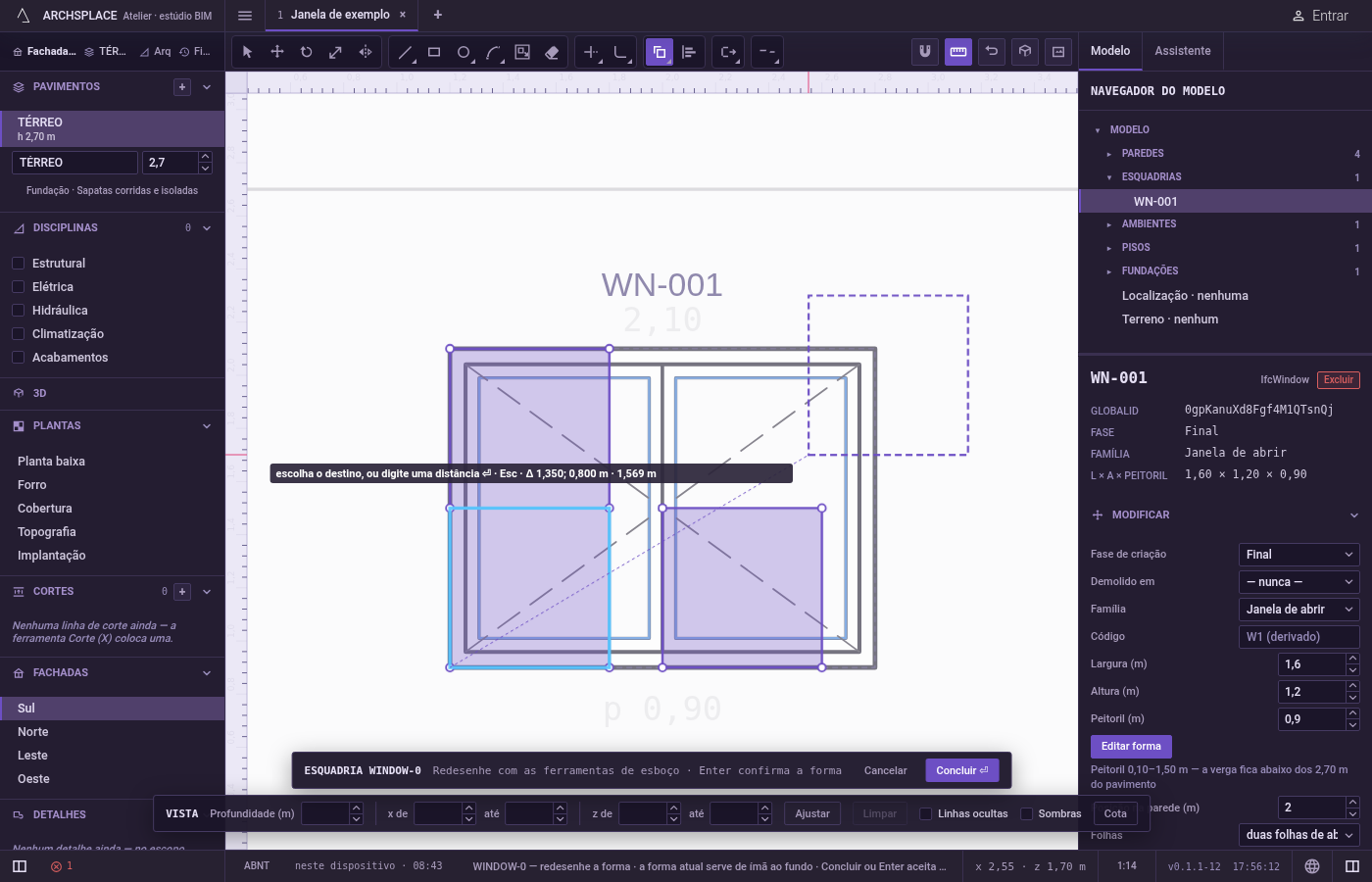

Solte as cópias. Uma cópia acompanha o cursor, e a dica mostra o passo na horizontal, o passo na vertical e a distância. Cada clique solta uma, e a próxima cópia já fica pronta. Para um lugar exato, aponte na direção desejada, digite uma distância e aperte Enter; ou digite um ponto nas unidades do projeto: x;y a partir da origem do editor (o centro da esquadria no nível do piso, ou a origem da planta), @dx;dy a partir do ponto base, d<a uma distância num ângulo em graus a partir da origem, @d<a o mesmo a partir do ponto base.

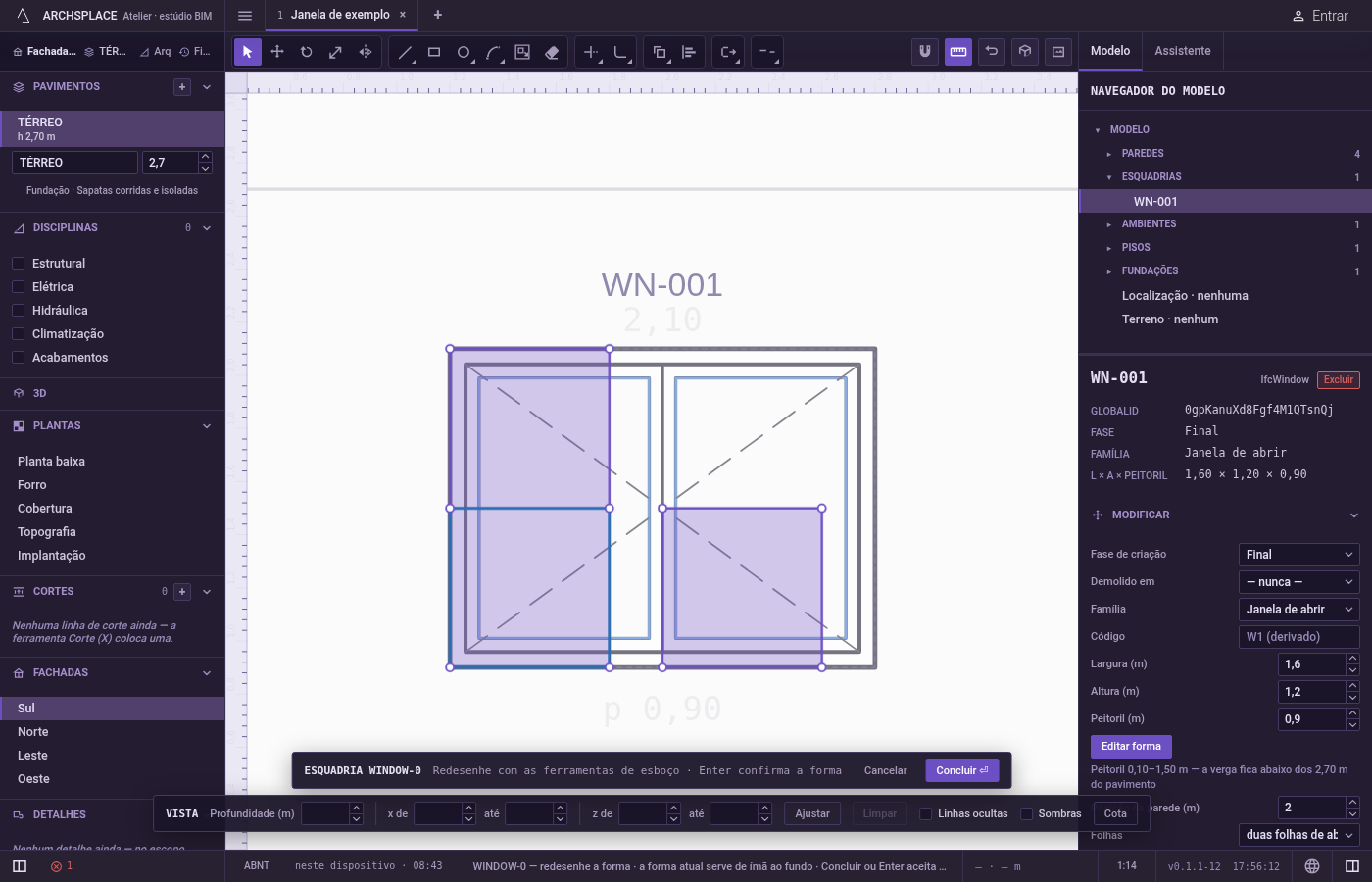

Pare. Esc descarta o ponto base; apertado de novo, ou Espaço, volta para Selecionar. Depois do ponto base, C alterna entre copiar e mover: movendo, são os próprios originais que vão para o lugar que você clica.

O que é recusado

Copiar sem nada selecionado. Enquanto nenhuma linha estiver escolhida, Enter pede de novo que você selecione objetos, e uma distância digitada não é aceita.
Um clique no vazio ao selecionar. Nenhuma linha é acrescentada; a ferramenta continua pedindo.
Parte de uma linha. Uma cópia é sempre uma linha inteira como foi desenhada. Para copiar um único lado de um contorno, exploda o contorno antes.
A forma em vigor. A forma esmaecida atrás do seu desenho não pode ser escolhida nem copiada. Use Deslocar para tirar uma cópia paralela dela.

O que vai para o contrato

Nada até você apertar Concluir. Cada cópia é um passo dentro do editor, e Ctrl+Z volta por elas. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Concluir aceita exatamente um contorno. Cópias afastadas do original fecham contornos separados e são recusadas como vários; as cópias só dão um resultado válido quando as linhas delas se cruzam ou se encontram de modo a fechar um só contorno.

Veja também

Perguntas frequentes

Como faço três cópias a 50 centímetros uma da outra?

Selecione as linhas, aperte C e depois O, clique num ponto base, aponte na direção desejada e digite 0,5, Enter, depois 1, Enter, depois 1,5, Enter. Cada distância é medida a partir do ponto base.

Copiar copia só a linha em que cliquei ou a forma inteira?

A linha inteira como você a desenhou: um retângulo é copiado inteiro, mesmo que você tenha selecionado só um lado dele.

Como paro de copiar?

Aperte Esc para descartar o ponto base e depois Esc de novo, ou Espaço, para voltar para Selecionar.
