Quebrar no editor de peça

Quebrar tira o trecho de uma junta entre dois pontos que você escolhe nela, deixando o resto como juntas separadas. Apertar Enter depois do primeiro ponto divide a junta ali sem tirar nada.

O que é

Quebrar abre uma falha numa junta, entre dois pontos que você escolhe nela, sem precisar de outra junta para cortar contra. Numa junta reta ou num arco, o que sobra de cada lado fica como duas juntas separadas, e os arcos mantêm a curva. Numa junta fechada, como um círculo ou um retângulo, o trecho do primeiro ponto ao segundo, ao longo da junta, é retirado, e o resto vira uma única junta aberta. A dica mostra o comprimento que seria retirado enquanto você vai até o segundo ponto.

É o mesmo Quebrar dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para abrir uma falha numa junta onde nenhuma outra junta a cruza, o que Aparar exige.
Para dividir uma junta em duas num ponto, para trabalhar cada parte sozinha.
Para transformar um círculo num arco, ou abrir um retângulo.

Passo a passo

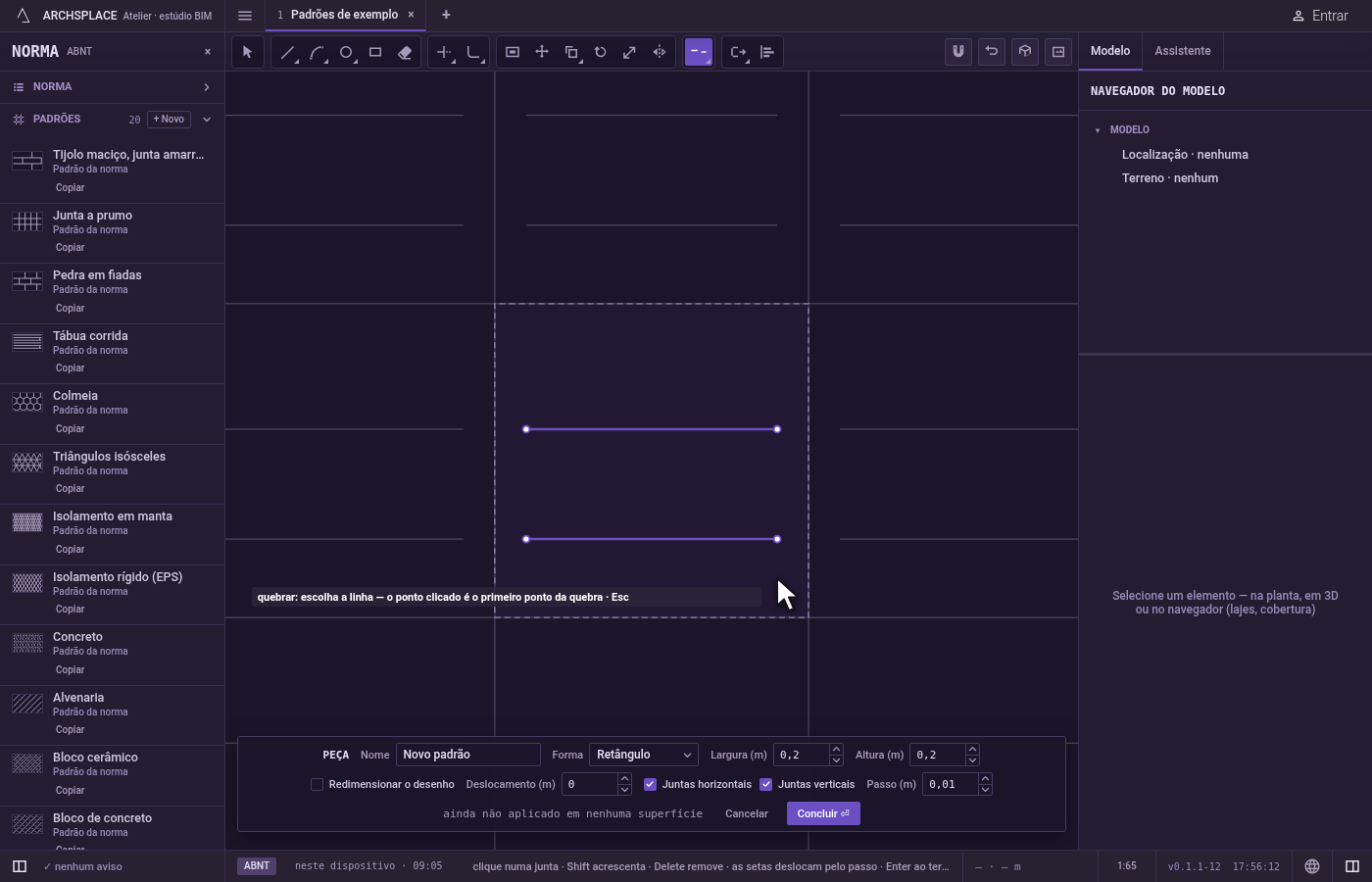

Ative a ferramenta. Digite B e depois R, um em seguida do outro, ou clique em Quebrar na barra. Ela divide o botão com Unir e Explodir.

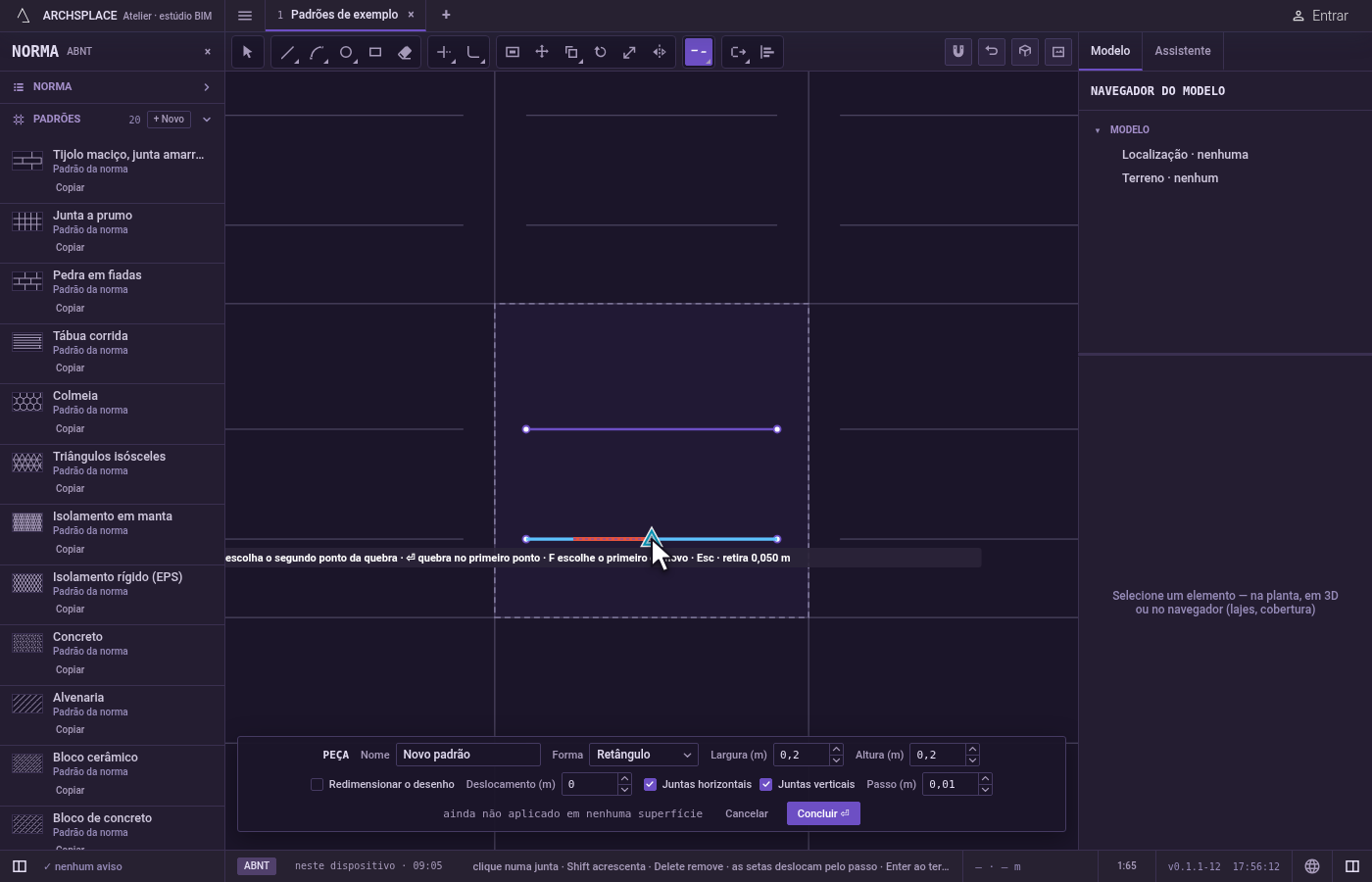

Clique na junta. Clique nela onde a falha deve começar: esse clique escolhe a junta e também é o primeiro ponto da quebra. A escolha lê o próprio cursor, sem captura.
Escolha de novo o primeiro ponto, se quiser. Aperte F para dar o primeiro ponto da quebra separadamente: o próximo clique é o primeiro ponto, e depois vem o segundo.

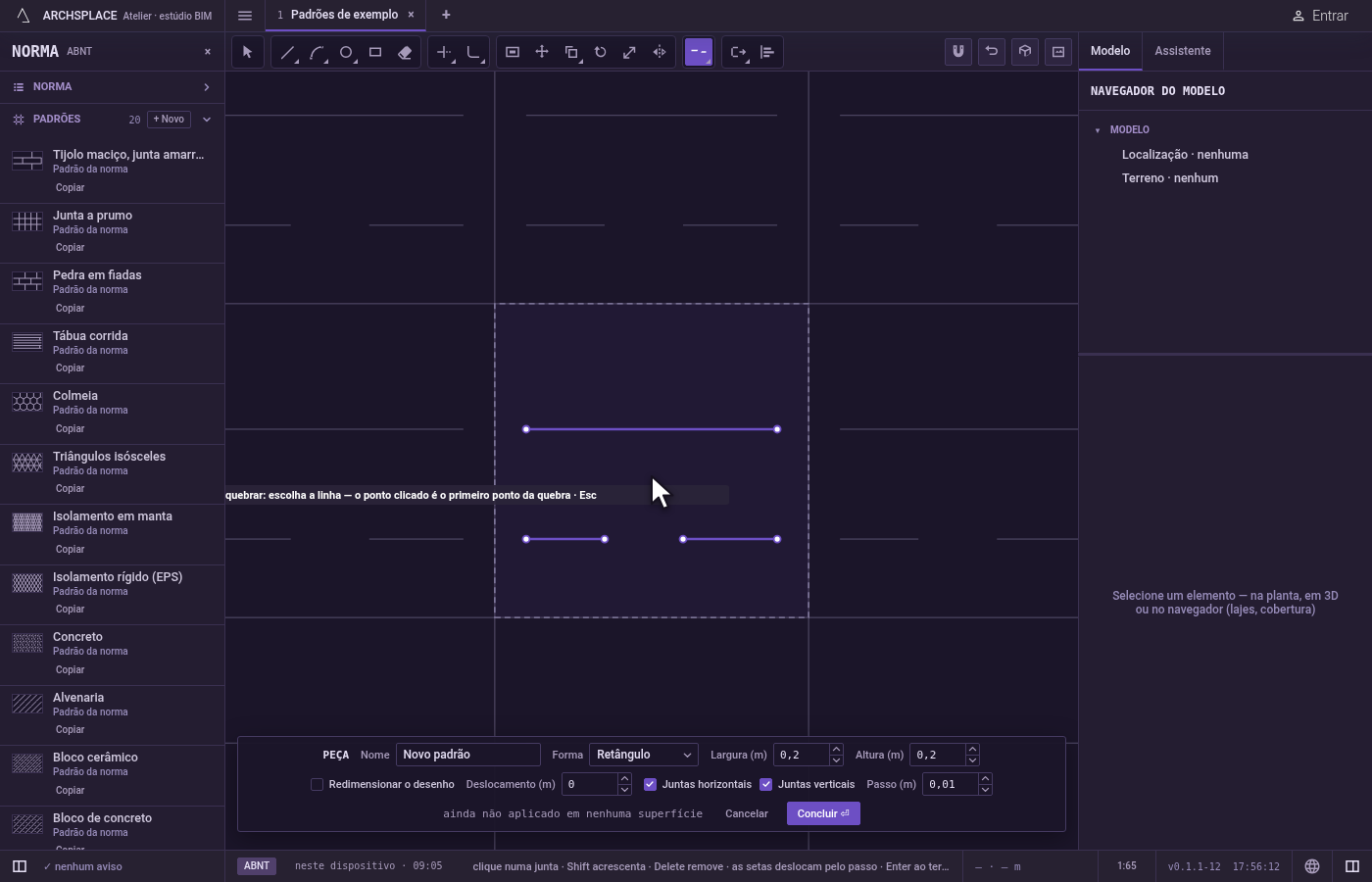

Clique no segundo ponto. O trecho que sairia aparece em vermelho, com o comprimento na dica. Clique, e ele é retirado.

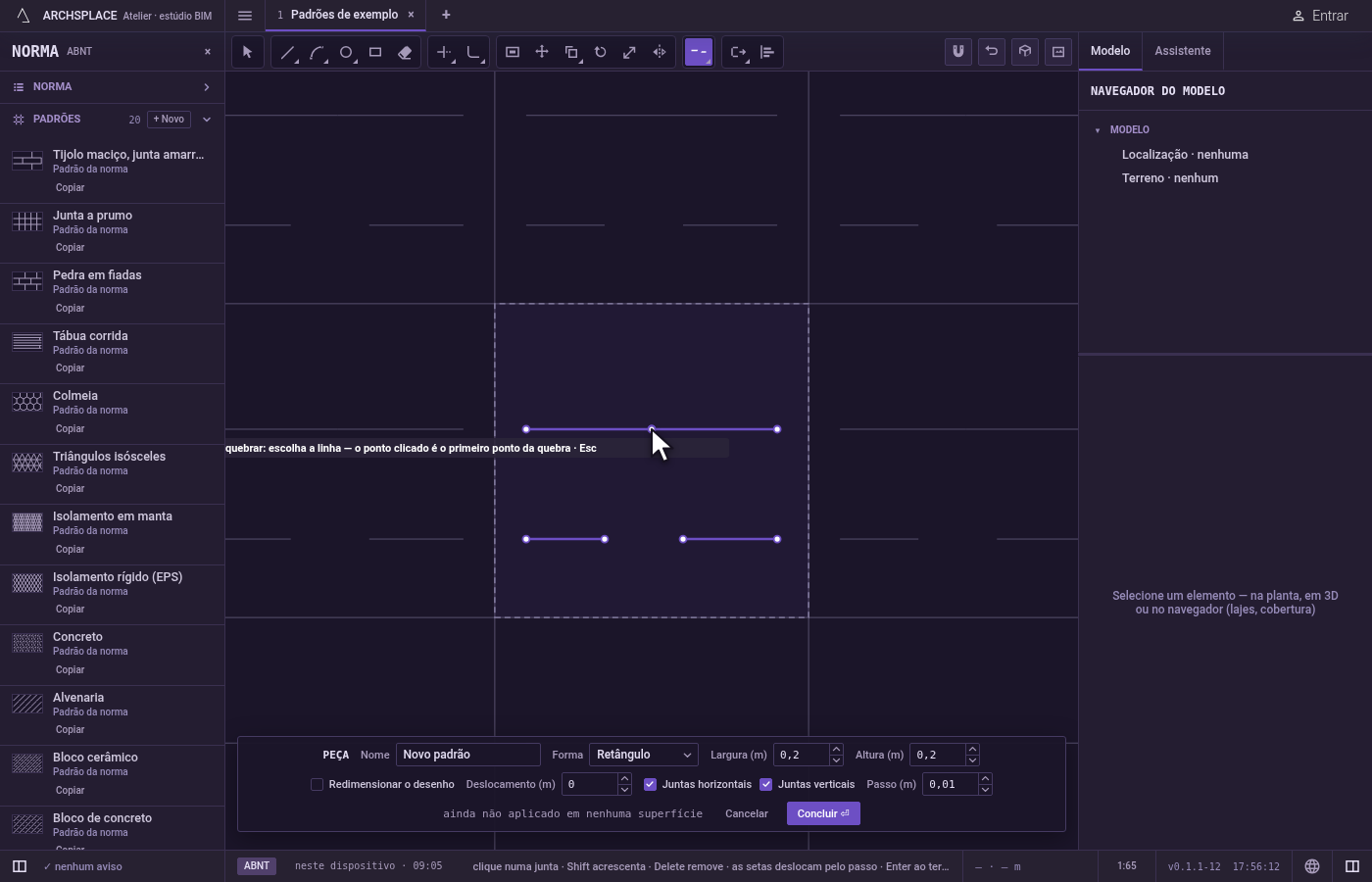

Ou divida num ponto. Em vez de um segundo clique, aperte Enter: a junta é dividida no primeiro ponto e nada é retirado. Uma junta fechada é aberta ali.

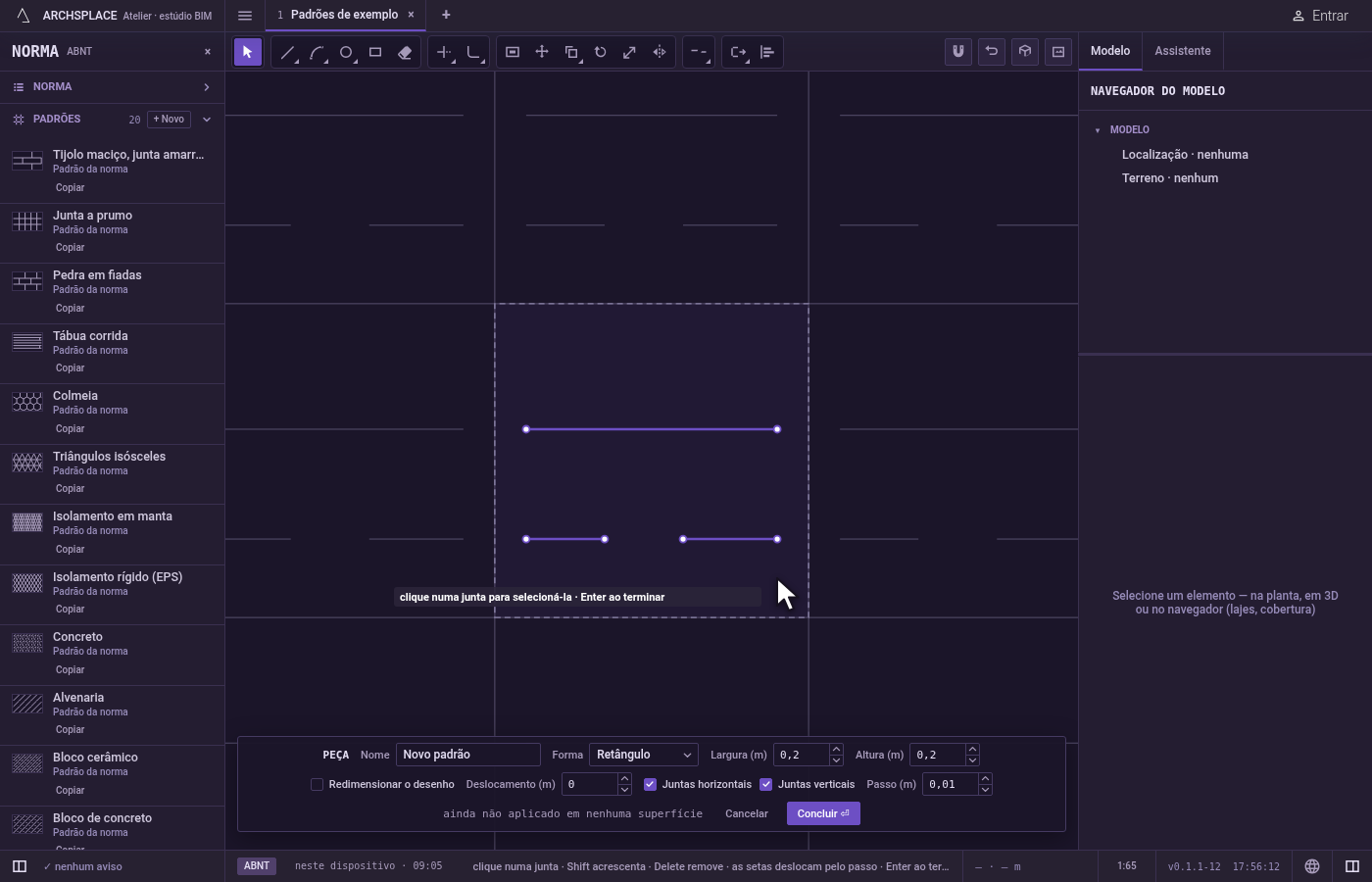

Termine. A ferramenta então espera a próxima junta. Esc descarta o que você tinha escolhido e depois sai de Quebrar para Selecionar. Ctrl+Z traz a junta de volta inteira. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Um clique no vazio. Não escolhe nada, e a dica diz nada sob o ponteiro.
Uma quebra que não deixa nada. Dois pontos que não deixariam pedaço nenhum e não retirariam nada são recusados com nada para quebrar ali.
Fiapos. Um pedaço com menos de um milímetro deixado pela quebra sai junto.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça e os pedaços que sobram como juntas próprias. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como divido uma junta em duas sem deixar abertura?

Ative Quebrar, clique na junta onde ela deve se dividir e aperte Enter. A junta vira duas juntas que se encontram nesse ponto.

O que acontece quando quebro um círculo ou um retângulo?

Uma junta fechada não tem pontas, então quebrá-la a abre: o trecho do primeiro ponto ao segundo, ao longo da junta, é retirado, e o resto vira uma única junta aberta.

Como quebro num ponto diferente de onde cliquei na junta?

Depois de clicar na junta, aperte F. Depois clique no primeiro ponto da quebra e então no segundo.
