Esfera

A ferramenta Esfera faz uma esfera sólida na vista 3D a partir de duas entradas: o centro e depois o raio, clicado ou digitado. A esfera é colocada como um componente novo, então um único clique depois a pega inteira.

O que é

A ferramenta Esfera faz uma bola sólida. Você dá um centro e um raio; o Atelier constrói uma esfera fechada com 32 divisões na volta, com a superfície marcada como suave, para que ela se leia como uma só superfície redonda e nunca mostre as facetas.

A esfera entra como um componente novo, chamado Esfera com um número, com esse único sólido dentro e colocado onde você o desenhou. Um clique a pega inteira; um duplo clique a abre, se você quiser trabalhar na forma dela.

Quando usar

  • Para modelar uma bola, uma luminária globo, uma cúpula para recortar com Booleano, ou qualquer objeto redondo.
  • Para fazer um cortador redondo: coloque uma esfera onde ela se sobrepõe a um sólido e use Booleano para escavar o vazio.

Passo a passo

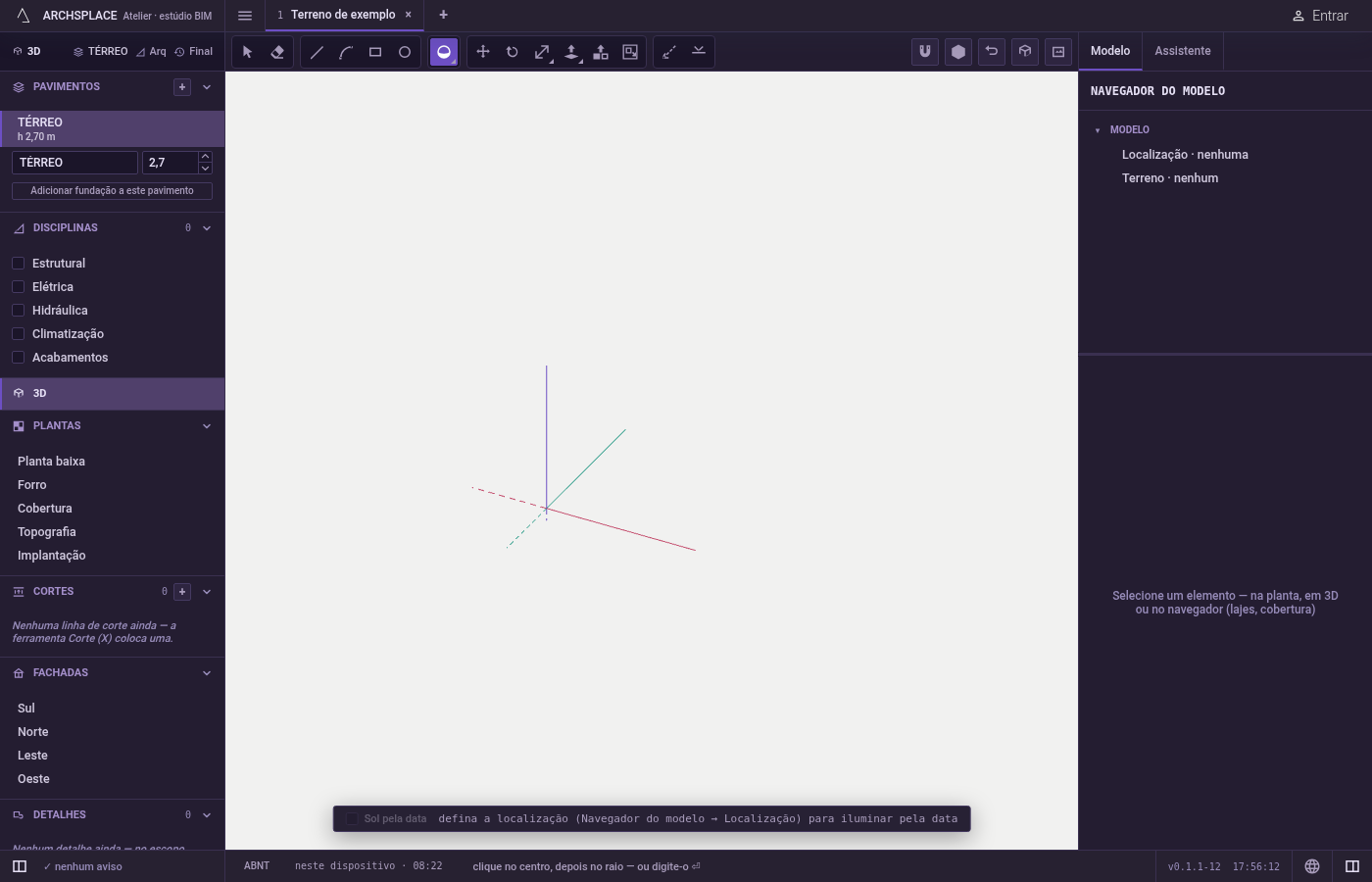

  1. Ative a ferramenta. Digite S e depois P, as duas letras num intervalo curto, ou clique em Esfera, entre as formas.

    Ative a ferramenta. Digite S e depois P, as duas letras num intervalo curto, ou clique em Esfera, entre as formas.

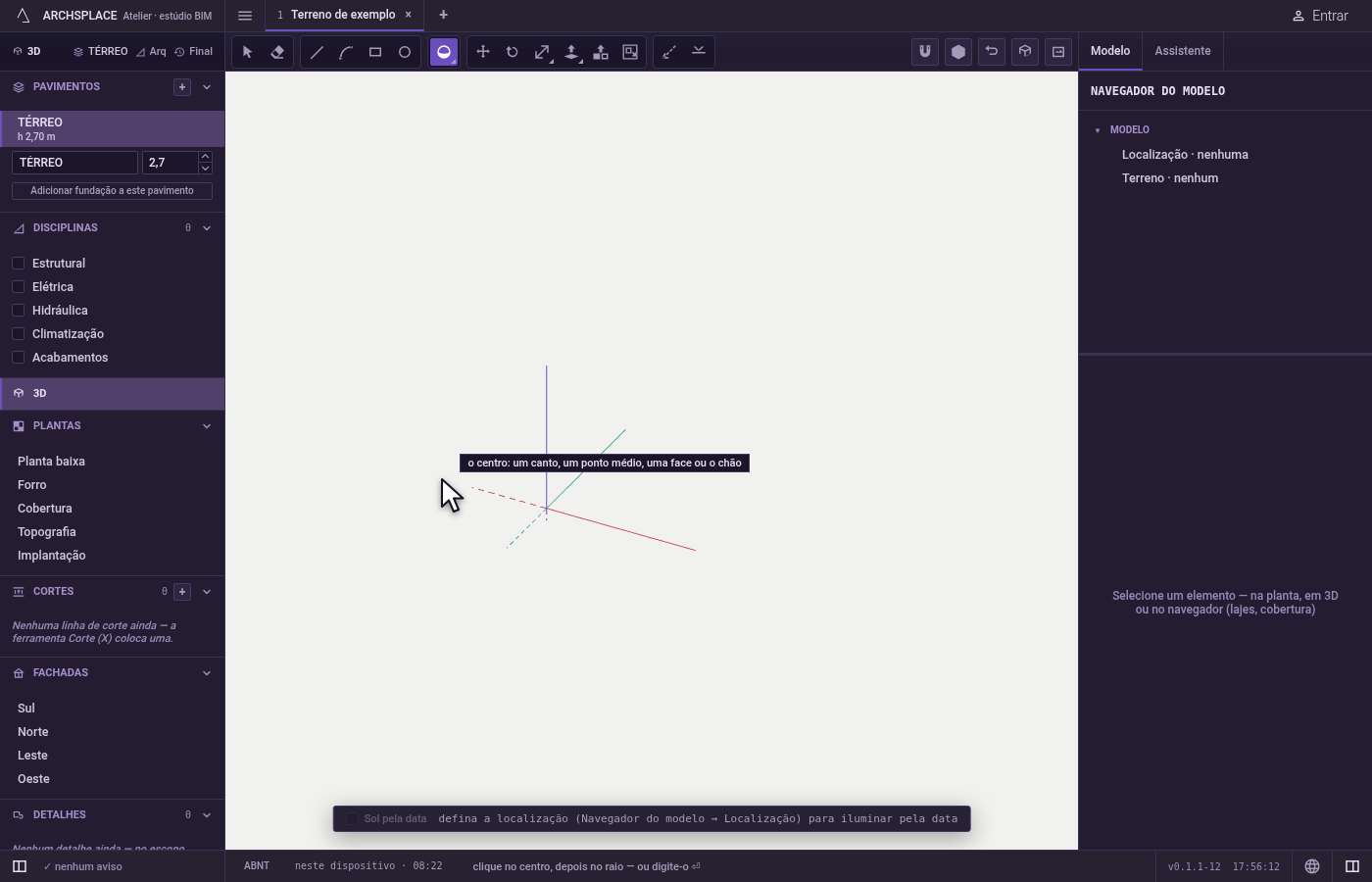

  2. Clique no centro. O marcador mostra o que o clique pega: um vértice, um ponto médio, uma face, ou o chão quando não há nada sob o cursor. A dica diz o centro.

    Clique no centro. O marcador mostra o que o clique pega: um vértice, um ponto médio, uma face, ou o chão quando não há nada sob o cursor.

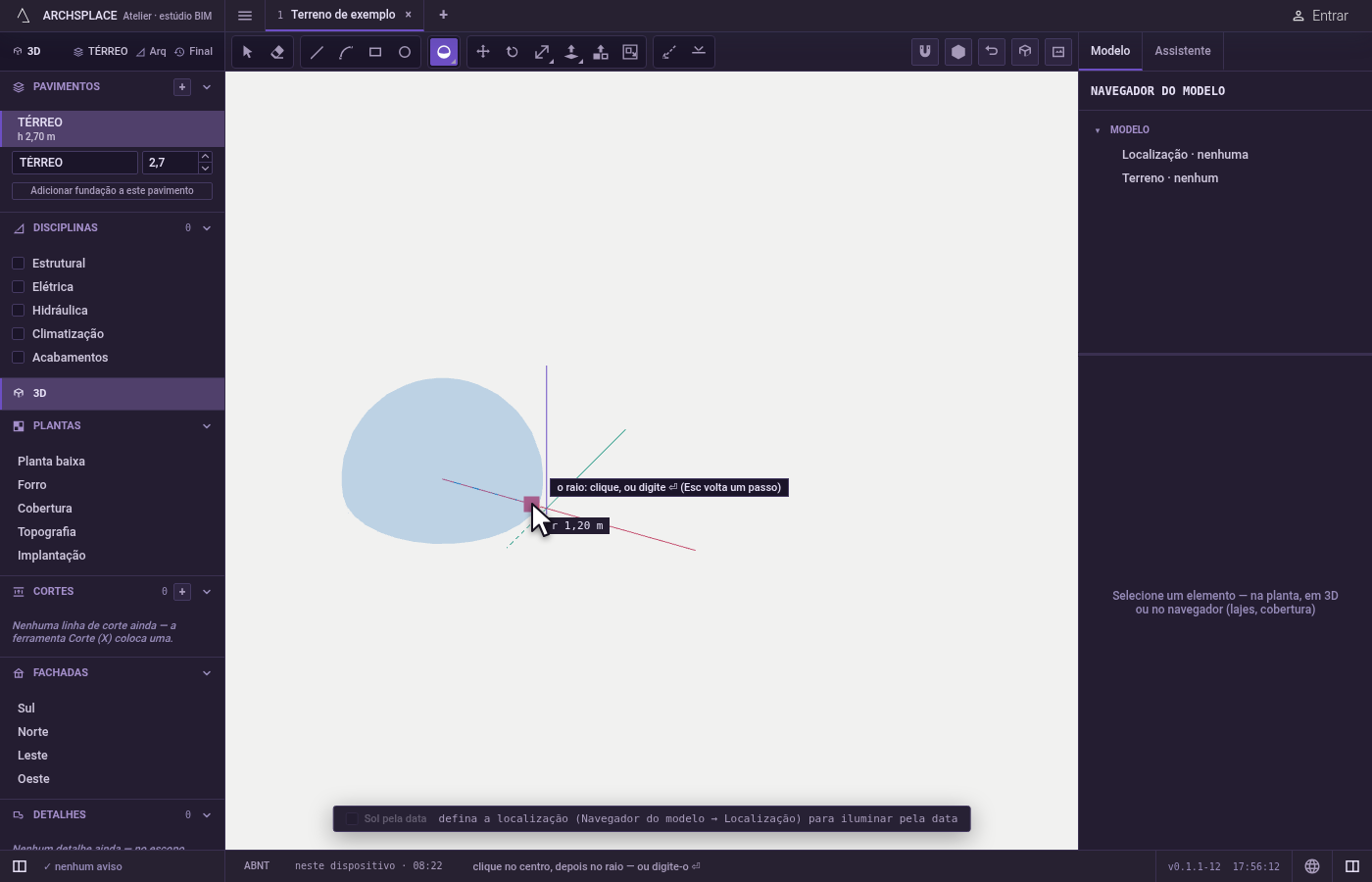

  3. Defina o raio. Afaste-se do centro: o raio é lido no plano horizontal que passa pelo centro, a prévia da esfera cresce e o valor ao lado dá o raio. Clique, ou digite o raio e aperte Enter. Um vértice ou uma aresta ao alcance dão a distância deles.

    Defina o raio. Afaste-se do centro: o raio é lido no plano horizontal que passa pelo centro, a prévia da esfera cresce e o valor ao lado dá o raio.

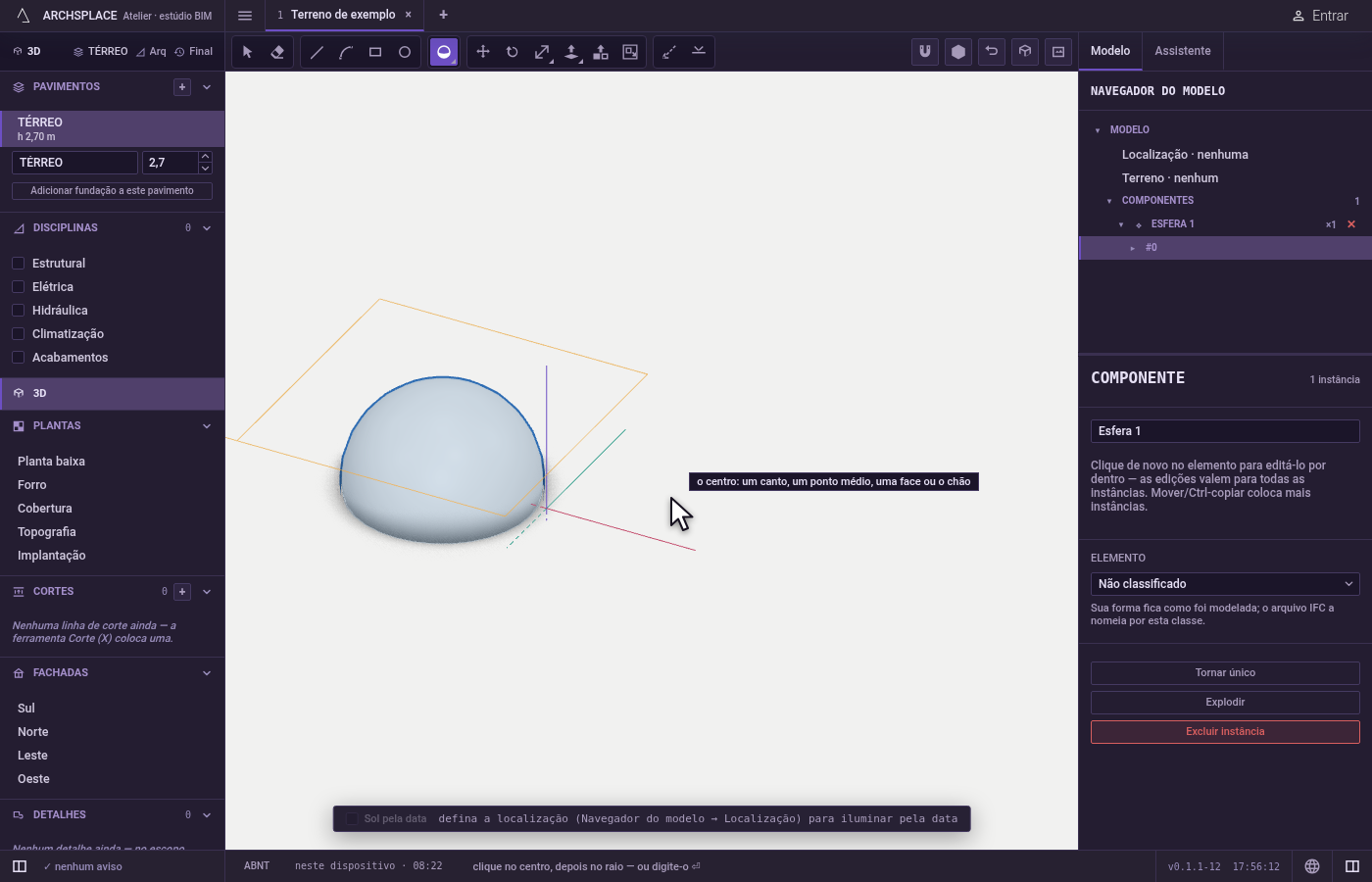

  4. Volte um passo, se precisar. Esc antes do raio volta à escolha do centro. A barra de espaço volta para Selecionar.

    Volte um passo, se precisar. Esc antes do raio volta à escolha do centro.

O que é recusado

  • Um raio de nada. A esfera precisa de um raio; um zero é ignorado, e a ferramenta espera.
  • Um centro no nada. Um clique que não encontra ponto nenhum diz o centro: um canto, um ponto médio, uma face ou o chão.

O que vai para o contrato

Um único passo que se desfaz acrescenta uma definição de componente nova com o sólido da esfera e uma instância dela no centro, no pavimento atual. Dentro de um componente aberto, o componente novo é colocado dentro dele. A instância nova fica selecionada.

Veja também

Perguntas frequentes

Qual é o atalho da ferramenta Esfera?

Digite S e depois P, as duas letras num intervalo curto. A ferramenta abre na segunda letra.

Por que minha esfera é um componente?

Toda esfera, cilindro e cone entra como um componente próprio, com um único sólido dentro, então um clique o pega inteiro e a superfície dele nunca é pega faceta por faceta. Dê um duplo clique para trabalhar dentro dele, ou exploda-o para deixá-lo solto.

Onde fica o centro da esfera?

Exatamente onde você clica: um vértice, o meio de uma aresta, um ponto de uma face ou o chão. Uma esfera centrada no chão fica com metade abaixo dele.
