Cilindro

A ferramenta Cilindro faz um cilindro sólido na vista 3D a partir de três entradas: o centro da base, o raio e a altura, cada um clicado ou digitado. O cilindro é colocado como um componente novo, com as duas tampas planas e a lateral suave.

O que é

A ferramenta Cilindro faz um cilindro sólido em pé. A base é horizontal, no ponto em que você clica; a altura corre ao longo da vertical que passa por esse ponto, para cima ou para baixo. A lateral tem 32 divisões na volta e é marcada como suave, então se lê como uma só superfície redonda; as duas tampas são faces planas.

O cilindro entra como um componente novo, chamado Cilindro com um número, com esse único sólido dentro. Um clique o pega inteiro; um duplo clique o abre.

Quando usar

Para modelar um pilar redondo, um poste, uma ponta de tubo ou o pé redondo de uma mesa.
Para fazer um cortador redondo para Booleano, como um furo através de uma laje ou de um sólido.

Passo a passo

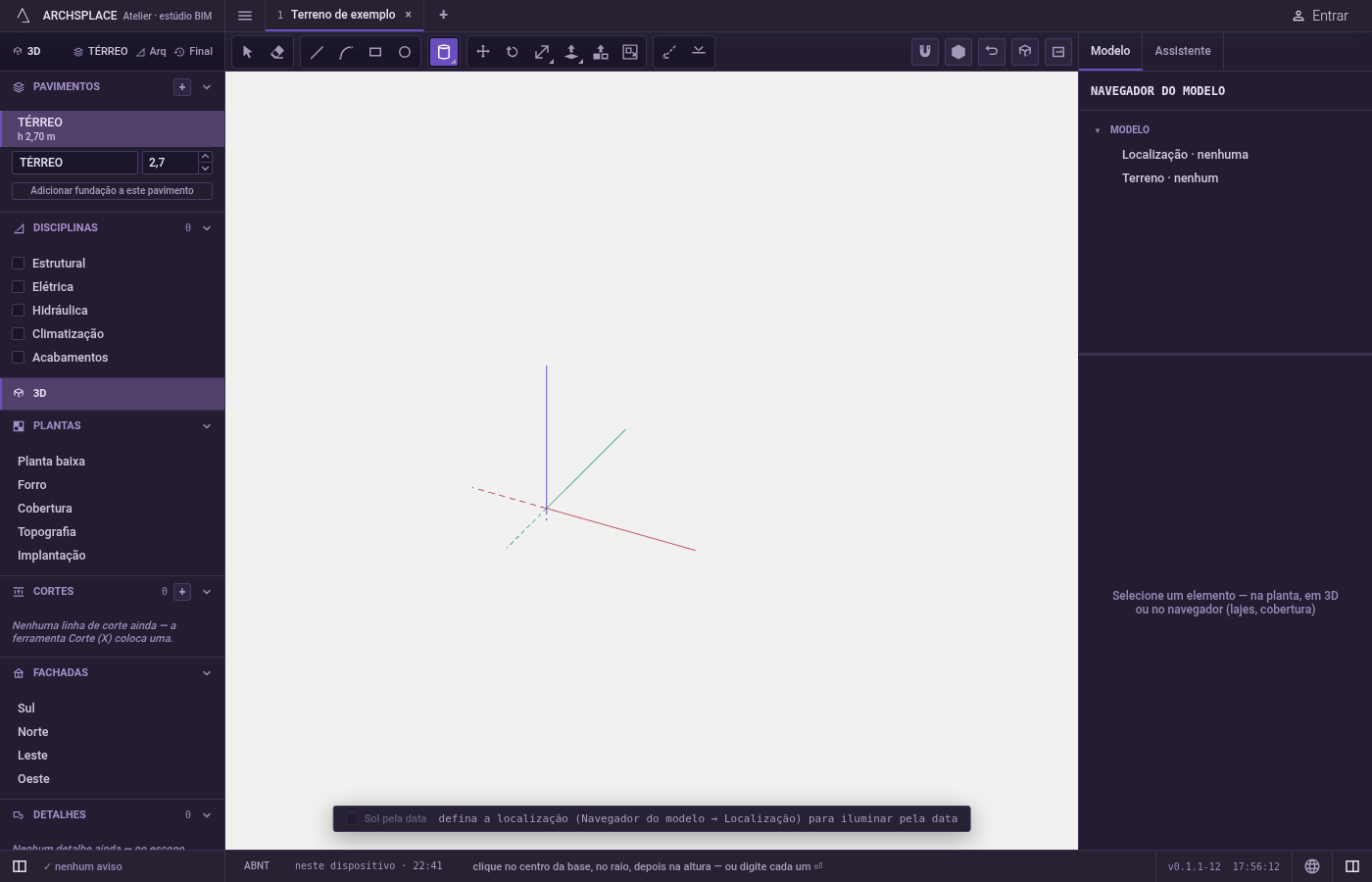

Ative a ferramenta. Digite C e depois Y num intervalo curto, ou clique em Cilindro, entre as formas. C sozinho abre Círculo; o Y passa para Cilindro.

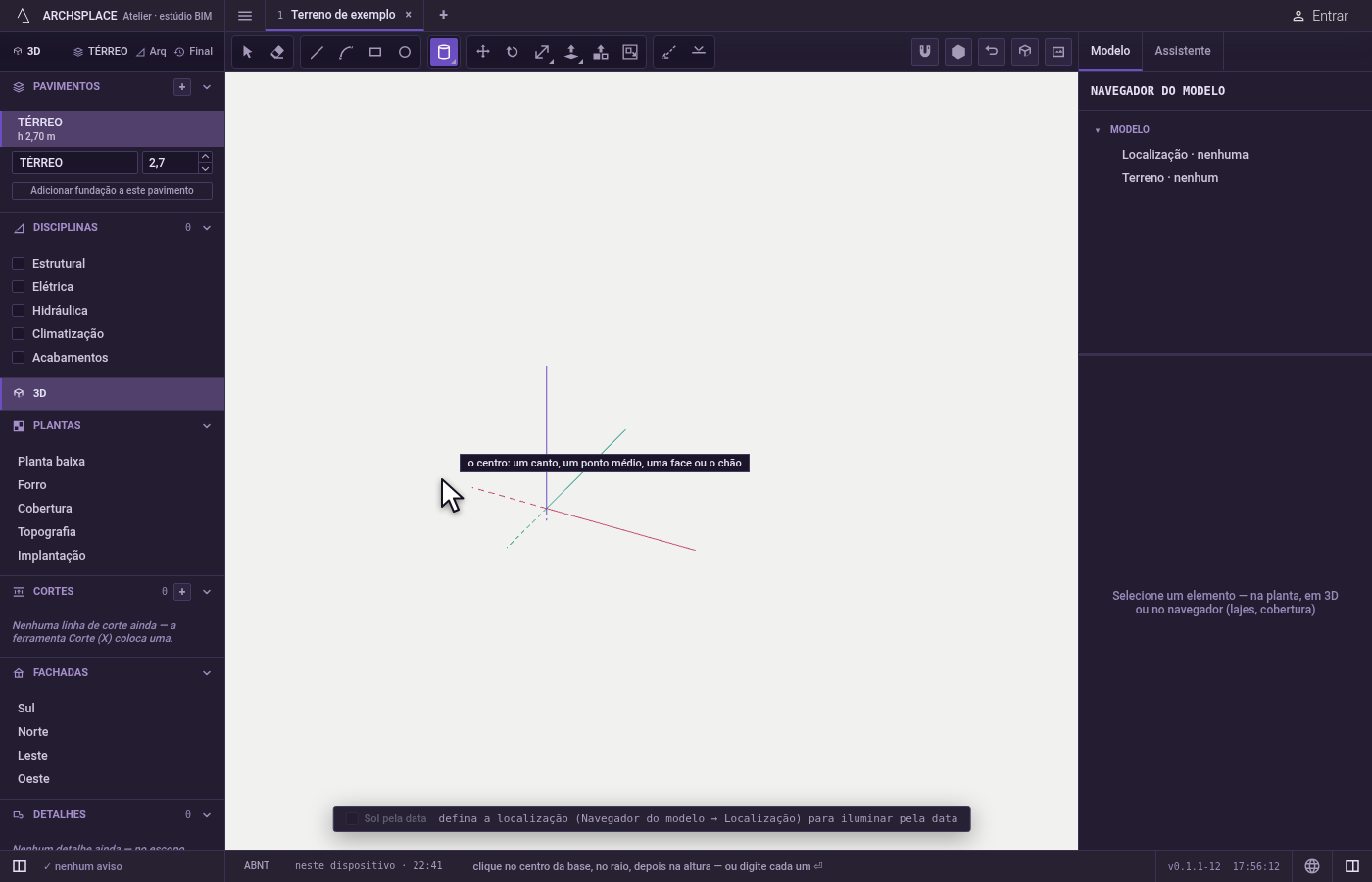

Clique no centro da base. O marcador mostra o que o clique pega: um vértice, um ponto médio, uma face ou o chão.

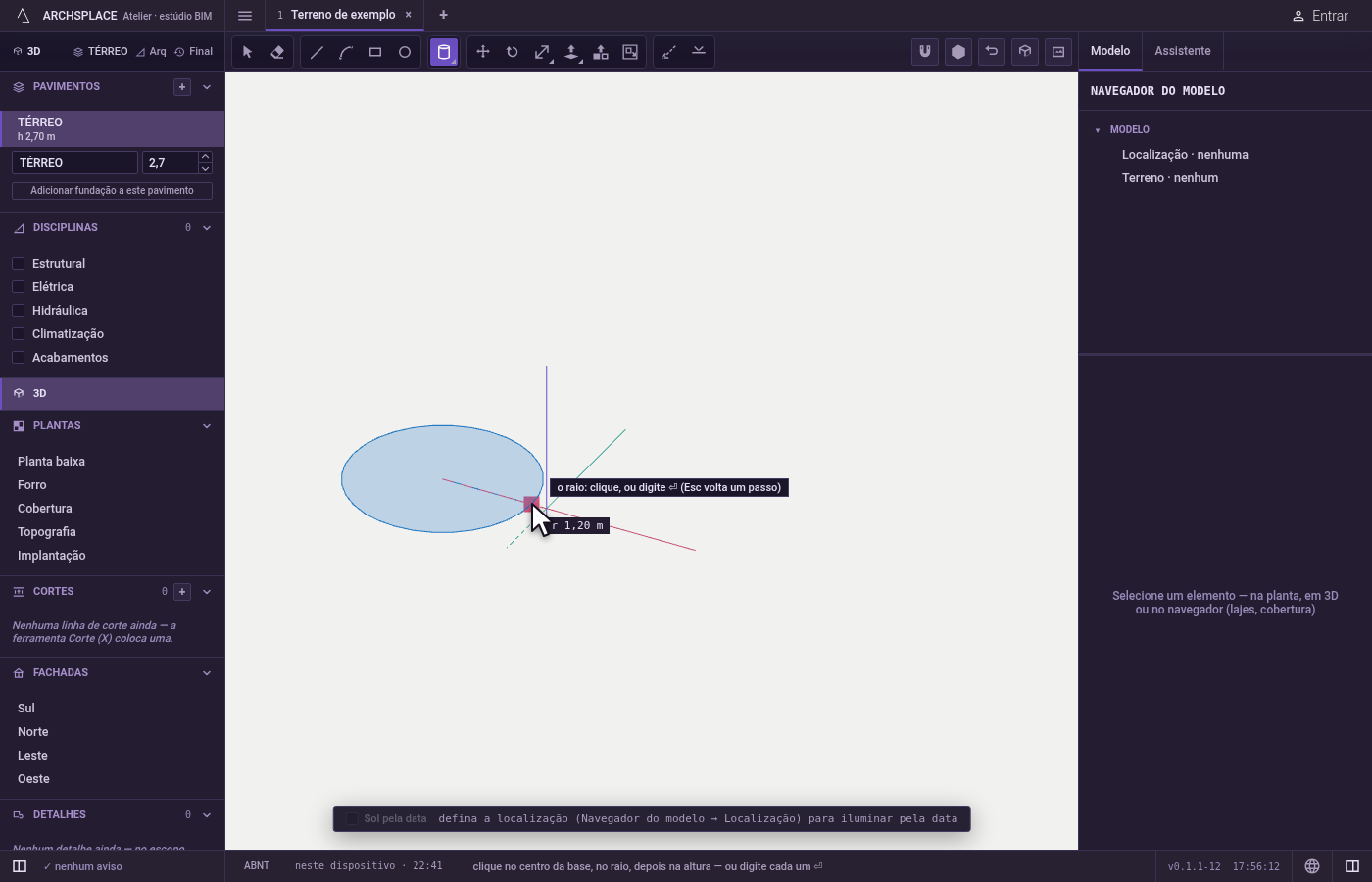

Defina o raio. Ele é lido no plano horizontal que passa pelo centro; o valor ao lado o mostra. Clique, ou digite-o e aperte Enter.

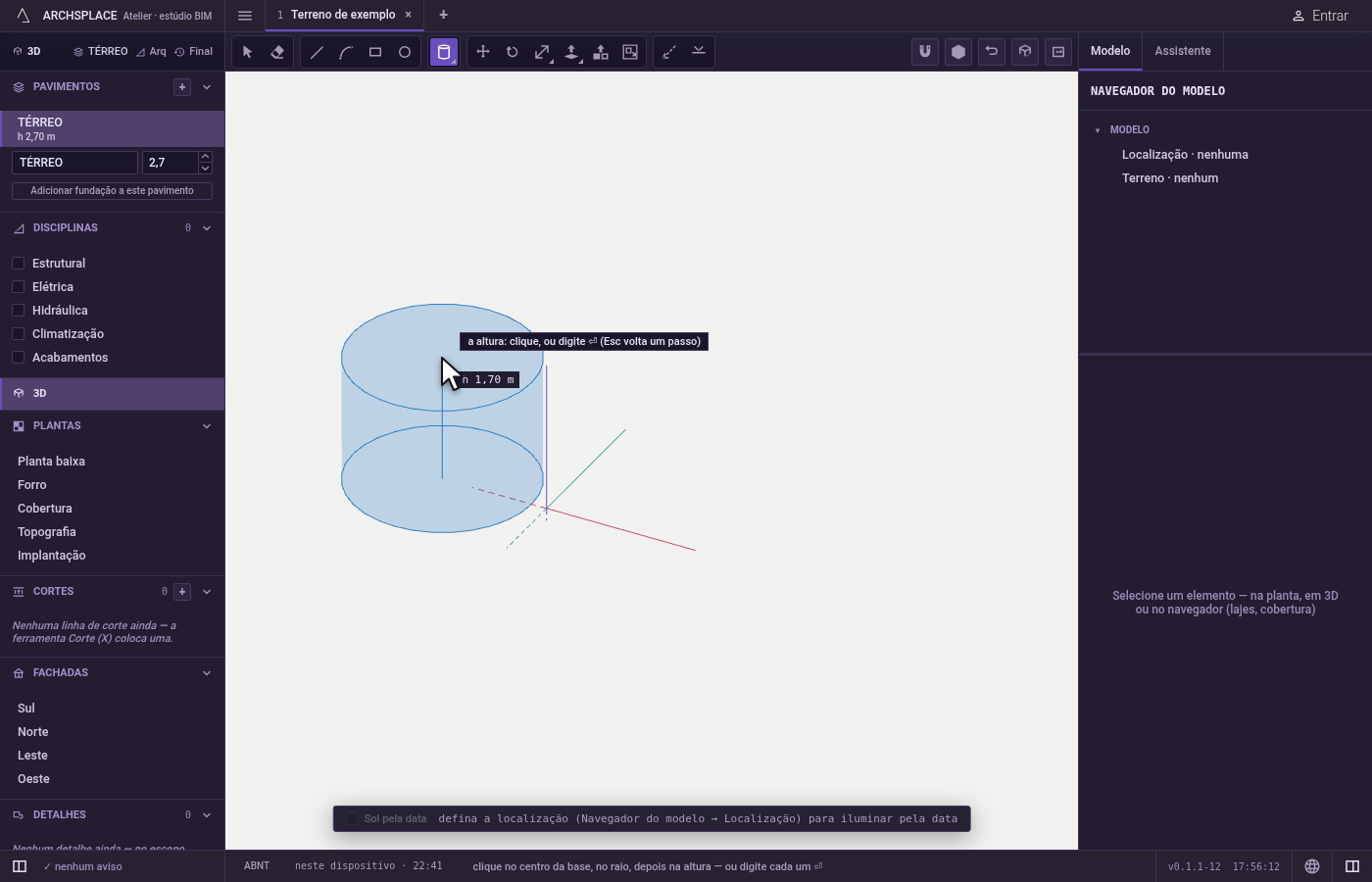

Defina a altura. A altura acompanha o cursor para cima ou para baixo na vertical que passa pelo centro; um vértice ou uma aresta ao alcance dão a altura deles. Clique, ou digite-a e aperte Enter. O cilindro passa a existir na hora.

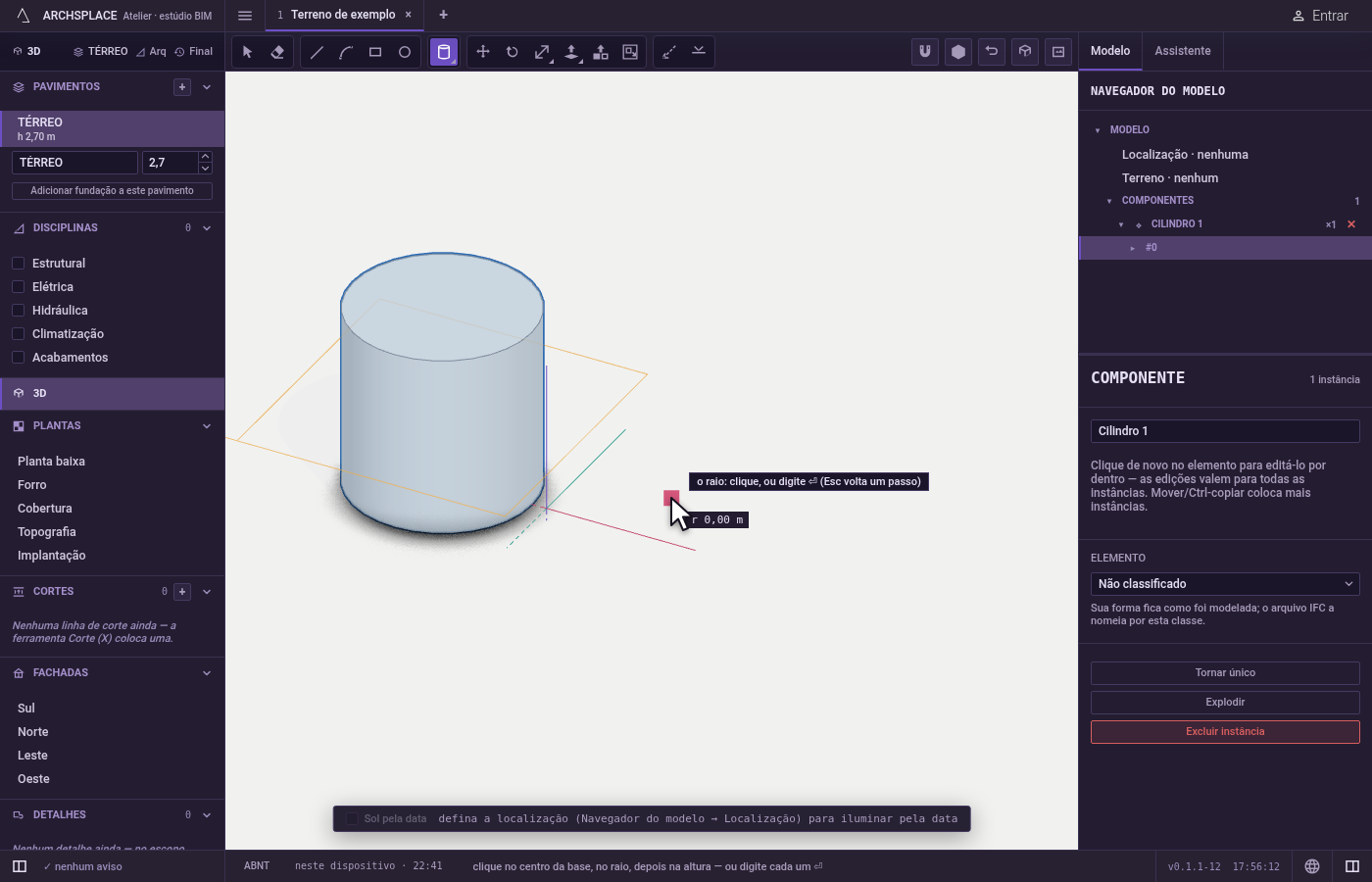

Volte um passo, se precisar. Esc volta um passo: da altura para o raio, do raio para o centro. A barra de espaço volta para Selecionar.

O que é recusado

Um raio ou uma altura de nada. Um zero é ignorado, e a ferramenta espera um valor de verdade.
Um centro no nada. Um clique que não encontra ponto nenhum diz onde o centro pode ser pego.

O que vai para o contrato

Um único passo que se desfaz acrescenta uma definição de componente nova com o sólido do cilindro e uma instância dela no centro da base, no pavimento atual. Dentro de um componente aberto, o componente novo é colocado dentro dele. A instância nova fica selecionada.

Veja também

Perguntas frequentes

Qual é o atalho da ferramenta Cilindro?

Digite C e depois Y num intervalo curto. C sozinho abre a ferramenta Círculo; o Y que vem em seguida passa para o Cilindro.

O cilindro pode ir para baixo em vez de para cima?

Pode. Leve o cursor abaixo da base ao definir a altura, e o cilindro fica abaixo da base.

Como mudo a altura depois?

Dê um duplo clique no cilindro para abrir o componente dele e use Empurrar/Puxar numa tampa. As tampas são faces planas que se empurram e se puxam.
