Círculo por 3 pontos

Círculo por 3 pontos desenha o único círculo inteiro que passa por três pontos que você clica no editor de esboço. É o jeito de desenhar um círculo por cantos existentes quando o centro não é conhecido.

O que é

Círculo por 3 pontos desenha o círculo que passa por três pontos. Quaisquer três pontos que não estejam numa mesma reta têm exatamente um círculo assim, então você pode desenhar um círculo por cantos da forma em vigor, ou por pontos do seu desenho, sem conhecer o centro dele.

O círculo é guardado como duas metades que se encontram no ponto mais à esquerda e no ponto mais à direita dele.

Quando usar

Para desenhar uma forma redonda por três pontos conhecidos, como as nascenças e o fecho de um arco existente.
Para achar um círculo que passa por pontos medidos na obra.

Passo a passo

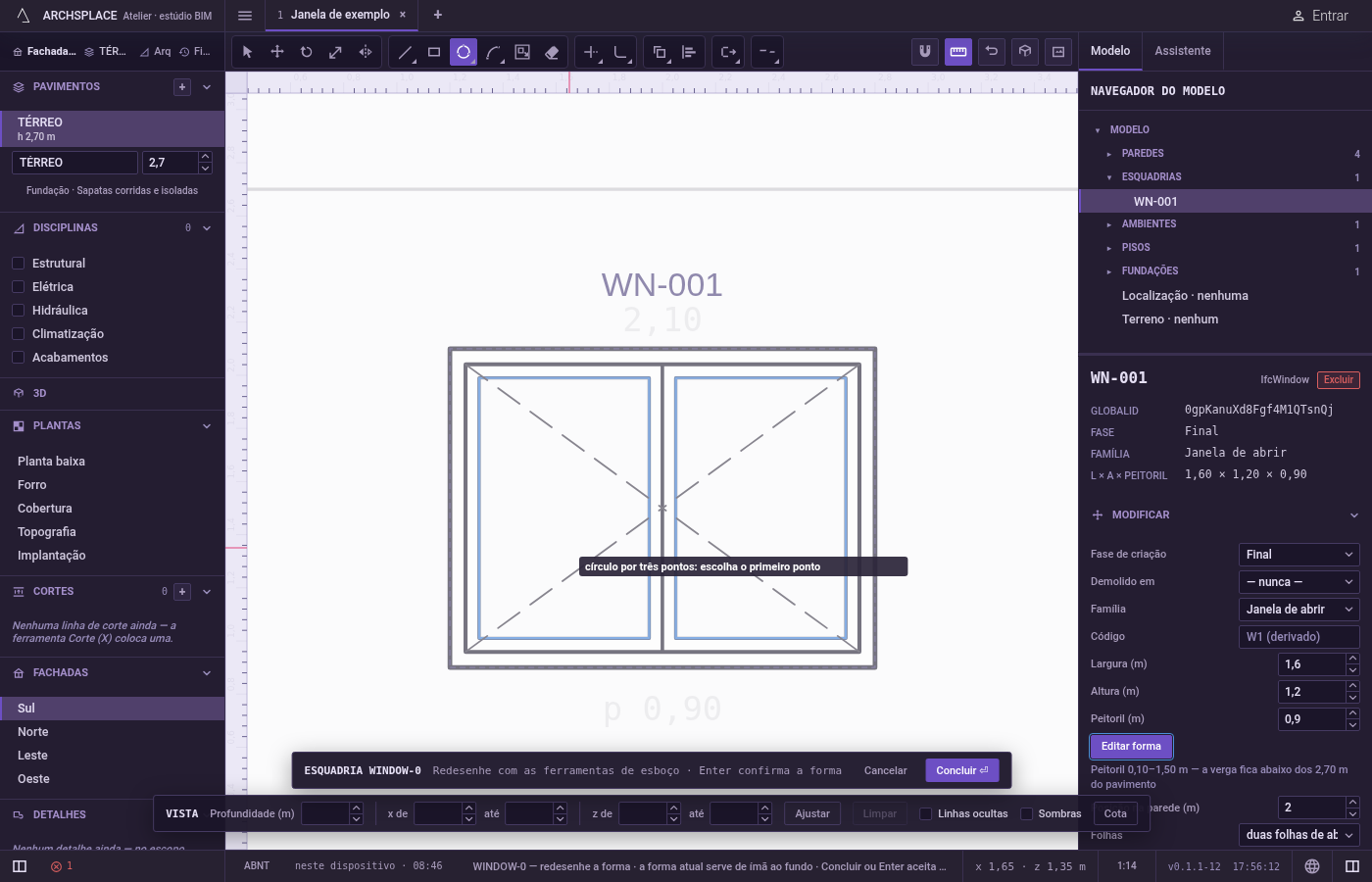

Ative Círculo por 3 pontos. No editor de esboço (veja em Selecionar como entrar nele), digite C, T, H em seguida, ou clique em Círculo por 3 pontos na barra do editor. A dica junto ao cursor diz círculo por três pontos: escolha o primeiro ponto.

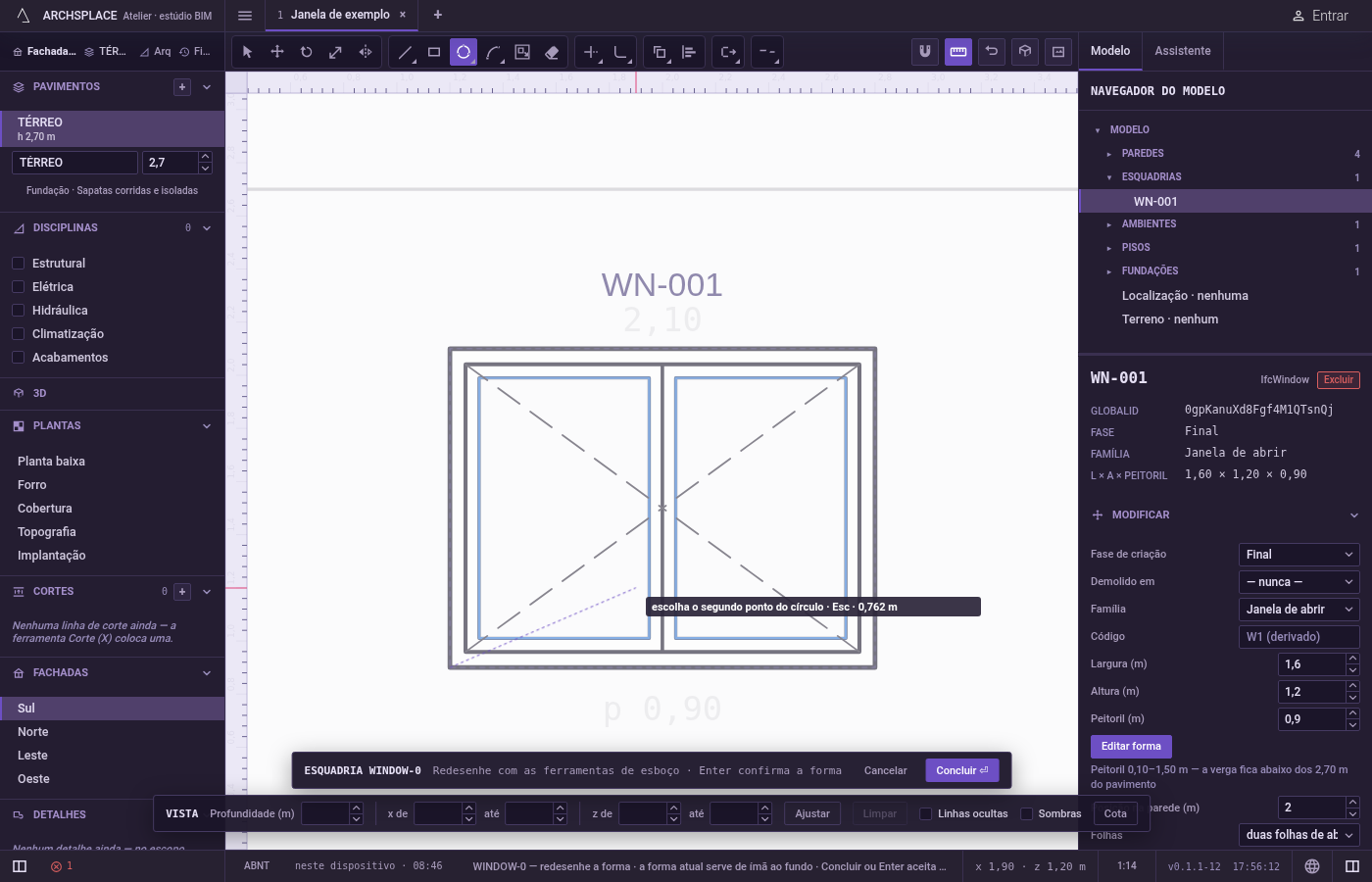

Clique no primeiro ponto. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista. Você também pode digitá-lo como x;y a partir da origem do editor, o centro da esquadria no nível do piso ou a origem da planta, e apertar Enter.

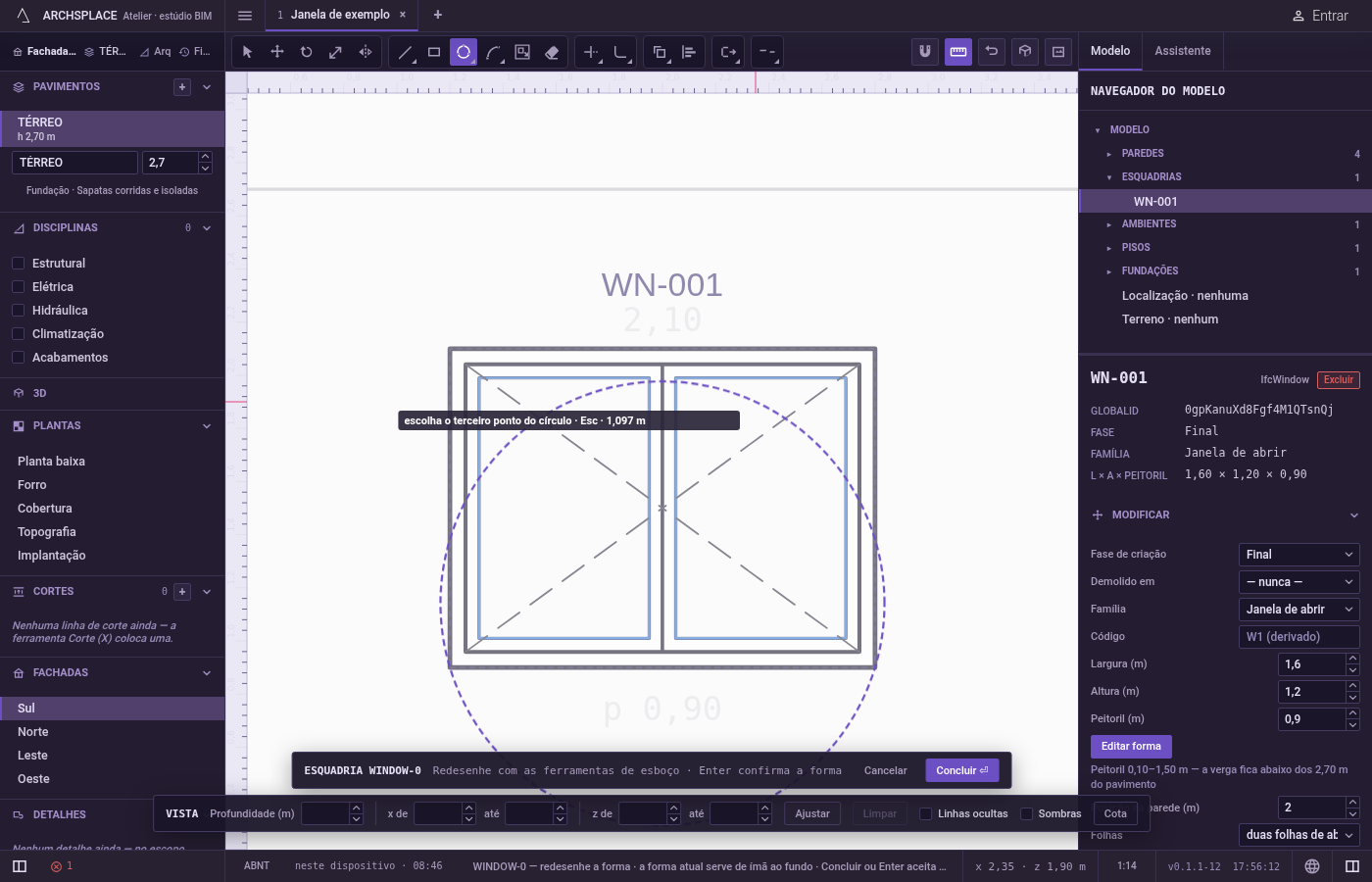

Clique no segundo ponto. A dica pede o segundo ponto do círculo.

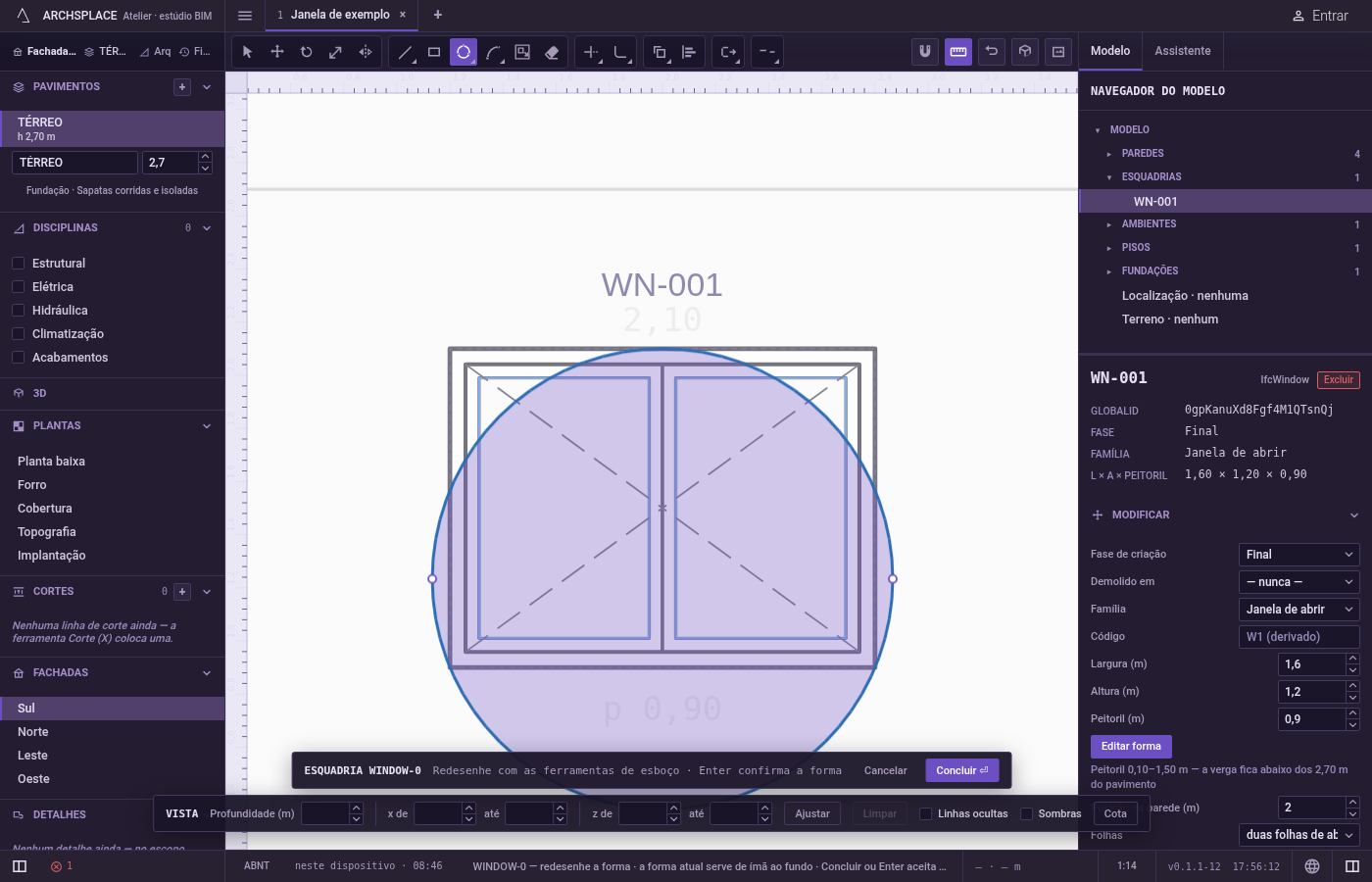

Clique no terceiro ponto. O círculo que passa pelos três acompanha o cursor. Clique para desenhá-lo. Cada ponto também pode ser digitado: x;y, @dx;dy a partir do ponto anterior, ou @d<a para uma distância num ângulo em graus, nas unidades do projeto.

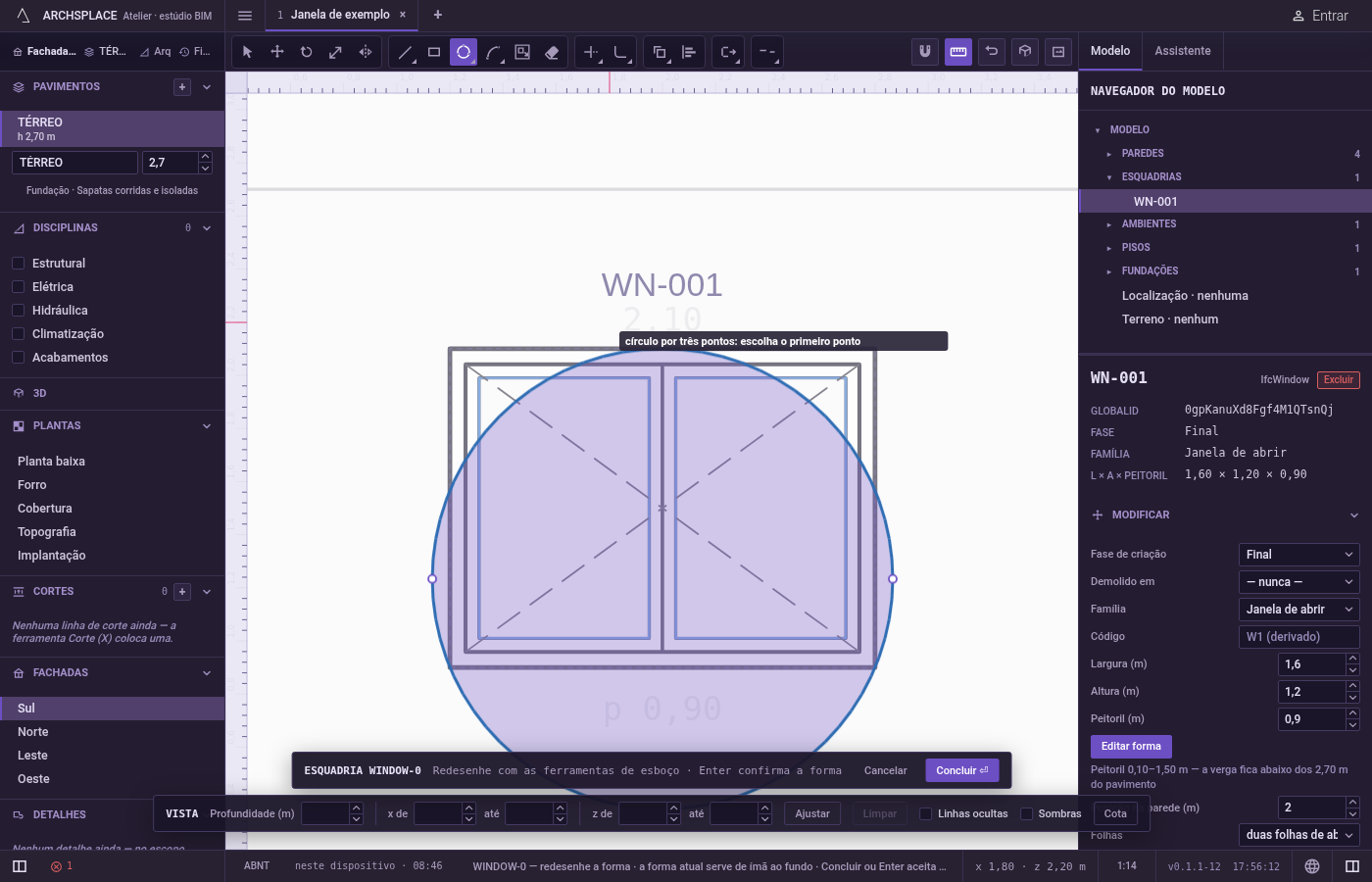

Siga em frente. O círculo é desenhado e fica selecionado, e a ferramenta espera o próximo. Esc descarta os pontos dados e depois volta para Selecionar.

O que é recusado

Três pontos numa mesma reta. Nenhum círculo passa por eles, e a dica diz esse ponto não forma figura. Os pontos ficam; dê outro terceiro ponto.
Um número sozinho. Um comprimento digitado sozinho não é aceito; digite o ponto como coordenadas.

O que vai para o contrato

Nada até você apertar Concluir. Cada círculo é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um círculo sozinho vira dois pontos, no extremo esquerdo e no extremo direito, cada um com uma curvatura de 1, o terceiro número que faz do lado até o ponto seguinte um semicírculo. Um círculo por [-1, 0], [0, 1] e [1, 0] desenhado como área de piso:

Veja também

Perguntas frequentes

Por que o meu círculo é recusado?

Os três pontos estão numa mesma reta, e nenhum círculo passa por eles. Tire o terceiro ponto dessa reta.

Posso digitar os pontos?

Pode. Digite cada um como x;y, ou @dx;dy a partir do ponto anterior, ou uma distância num ângulo, como @0,5<45, e aperte Enter.

Os três pontos viram cantos do círculo?

Não. O círculo é guardado como duas metades que se encontram no ponto mais à esquerda e no mais à direita dele. Os seus três pontos ficam exatamente sobre ele.
