Chamada

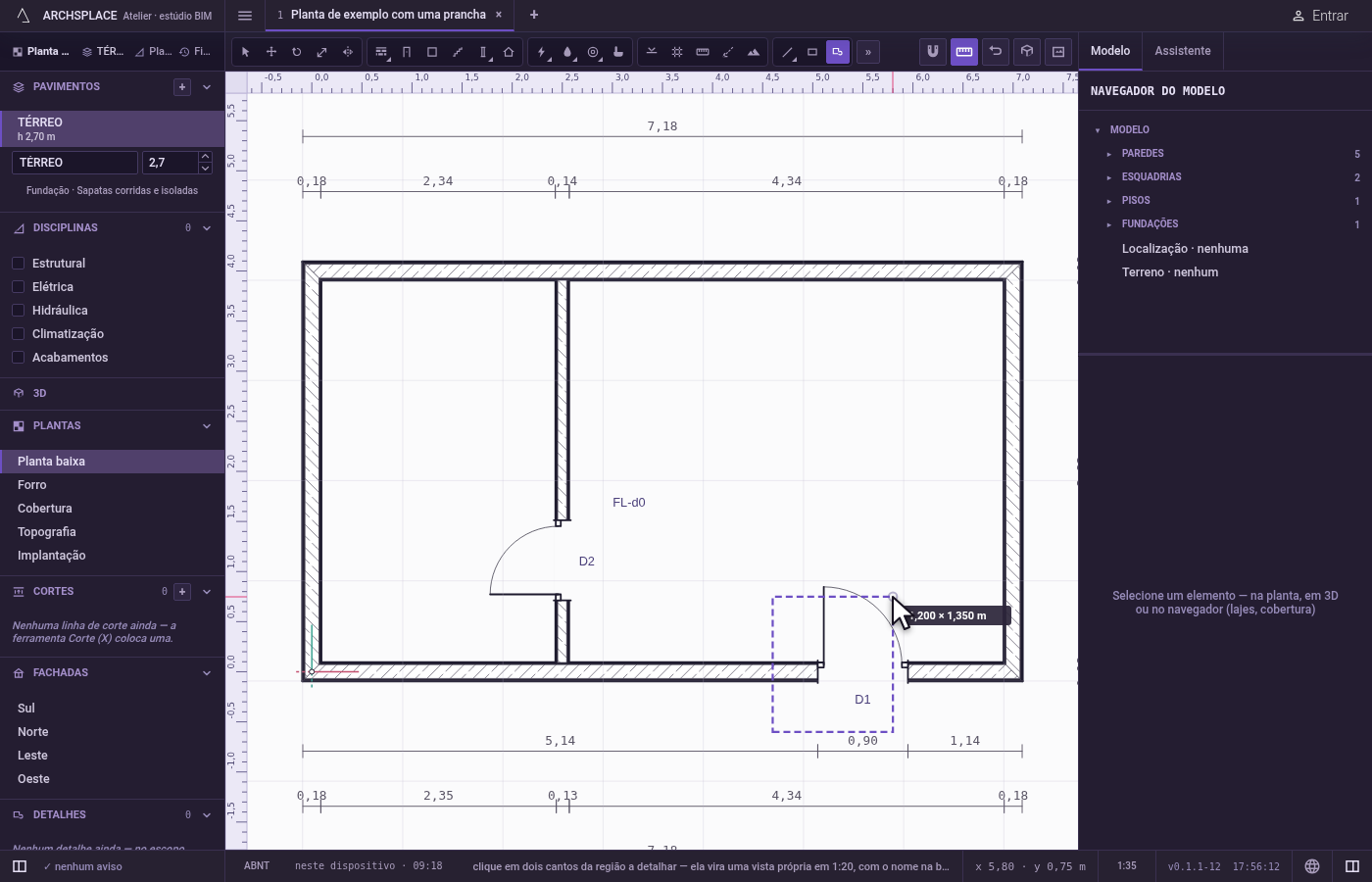

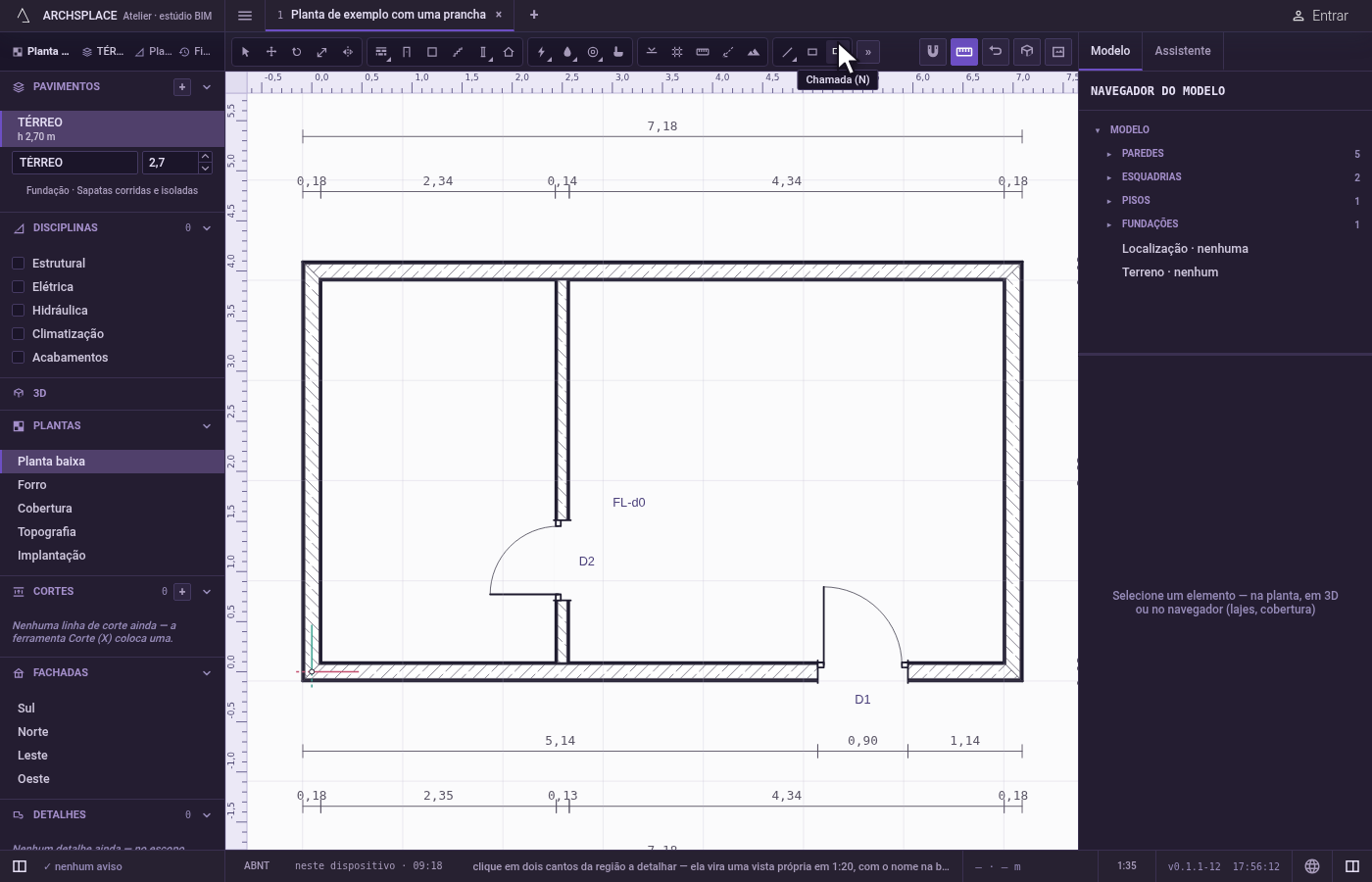

Chamada é a última ferramenta do grupo de detalhe, na barra de toda planta, corte e fachada. Dois cliques marcam uma região da vista, e a região vira uma vista própria: o mesmo desenho calculado de novo dentro do retângulo, numa escala maior, 1:20 se você não der outra. Nada é copiado. A chamada é desenhada a partir do modelo cada vez que se abre, então acompanha toda mudança nas paredes, nas lajes e nas esquadrias dentro do retângulo.

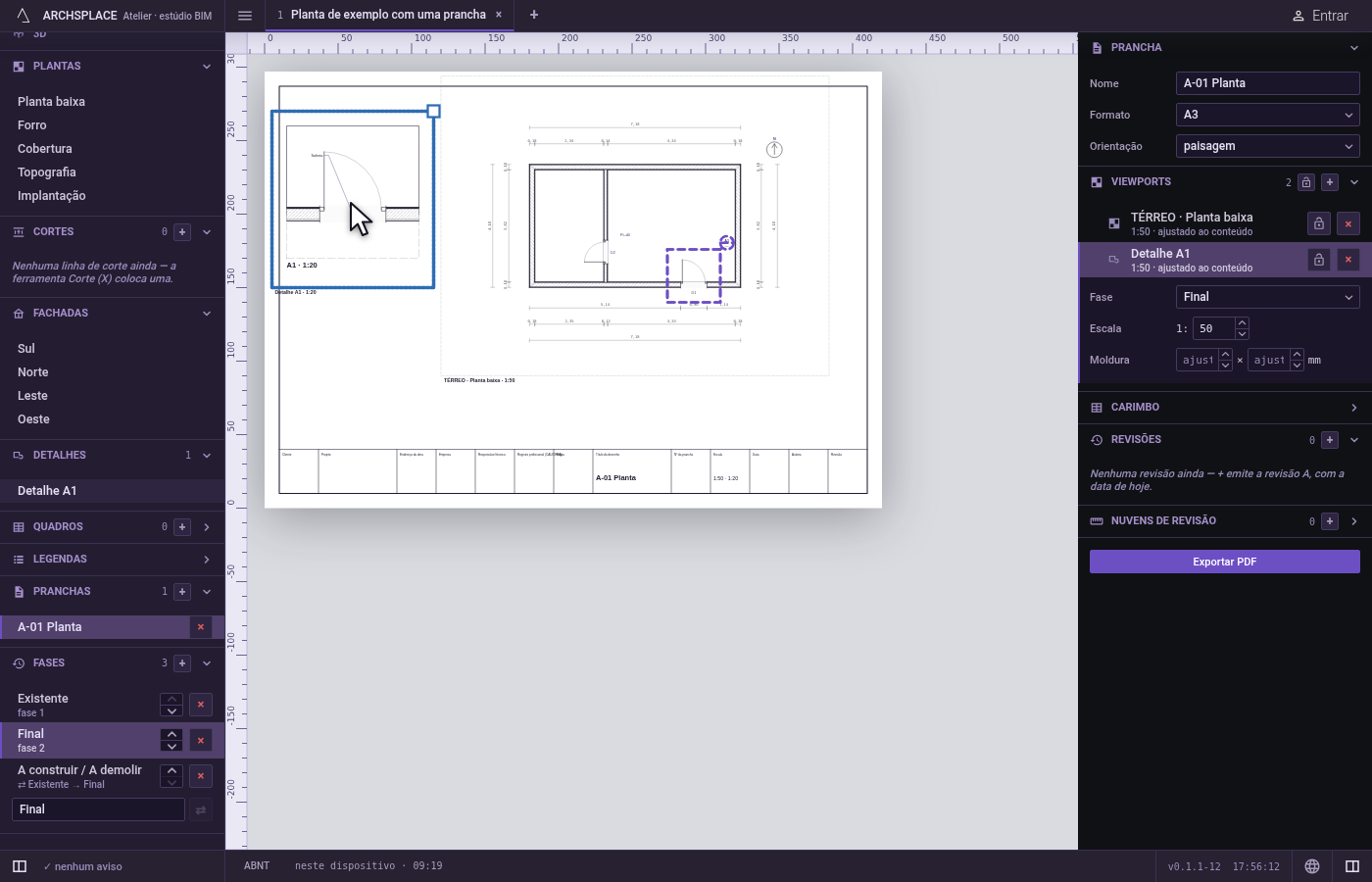

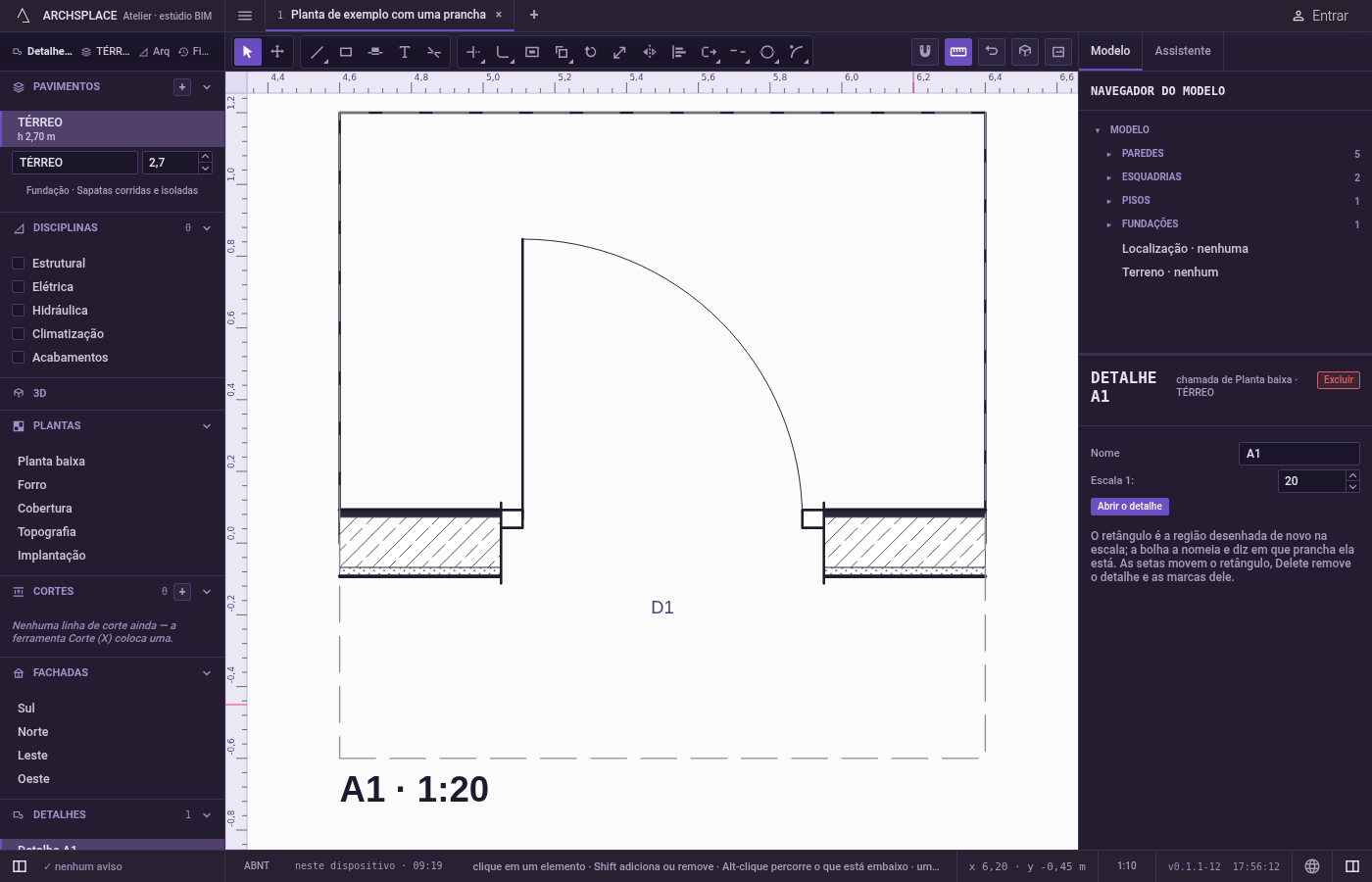

A vista de origem mostra a região como um retângulo tracejado com uma bolha no canto superior direito. A bolha nomeia a chamada, D1 para a primeira, D2 para a seguinte, e, embaixo do nome, dá a prancha em que a chamada está, ou um traço enquanto não estiver em nenhuma. Um clique na bolha abre a chamada. A barra lateral lista todas as chamadas em Detalhes, como Detalhe D1, e dali ela pode ser arrastada para uma prancha, onde é impressa na própria escala com o título Detalhe D1.

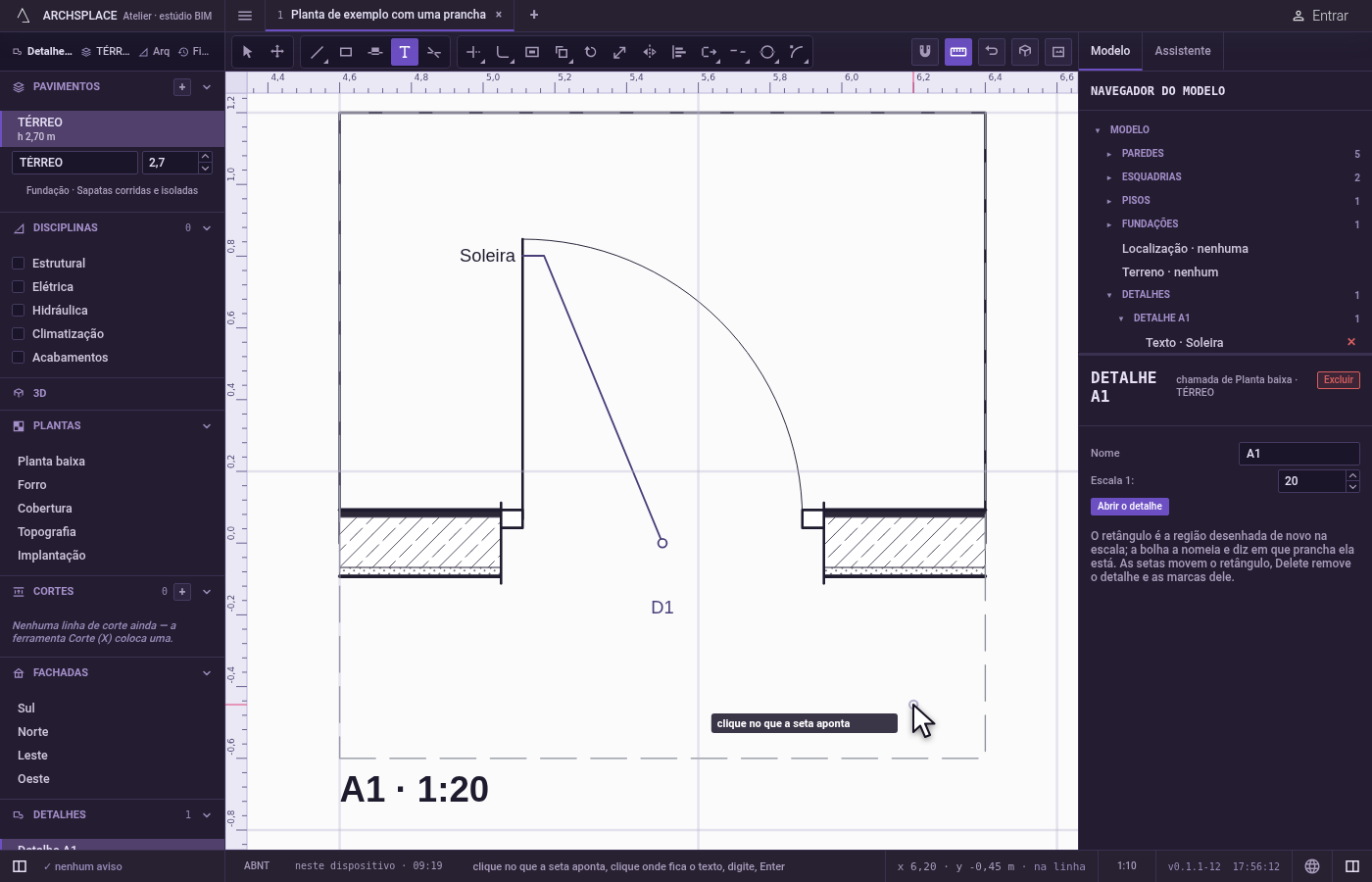

A vista da chamada desenha só o modelo. As marcações, as notas e as cadeias de cotas da vista de origem não vêm junto. Dentro dela, as ferramentas de detalhe desenham marcações que pertencem só à chamada.

• Para desenhar maior um beiral, uma soleira ou uma sapata de um corte, mostrando como se constrói.
• Para dar a uma região notas e linhas próprias, separadas do corte ou da fachada.
• Para colocar um detalhe ampliado numa prancha ao lado do desenho de onde ele vem.

Cada chamada acrescenta um registro a callouts do contrato, no momento em que o segundo canto é clicado. Ela indica a vista como um detalhe faz: station para um corte, pela posição em stations; elevation para uma fachada, pelo lado; level e discipline para uma planta. box guarda os dois cantos que você clicou, nas coordenadas da própria vista, arredondados ao milímetro: num corte ou numa fachada, [u, z], ao longo da vista e para cima.

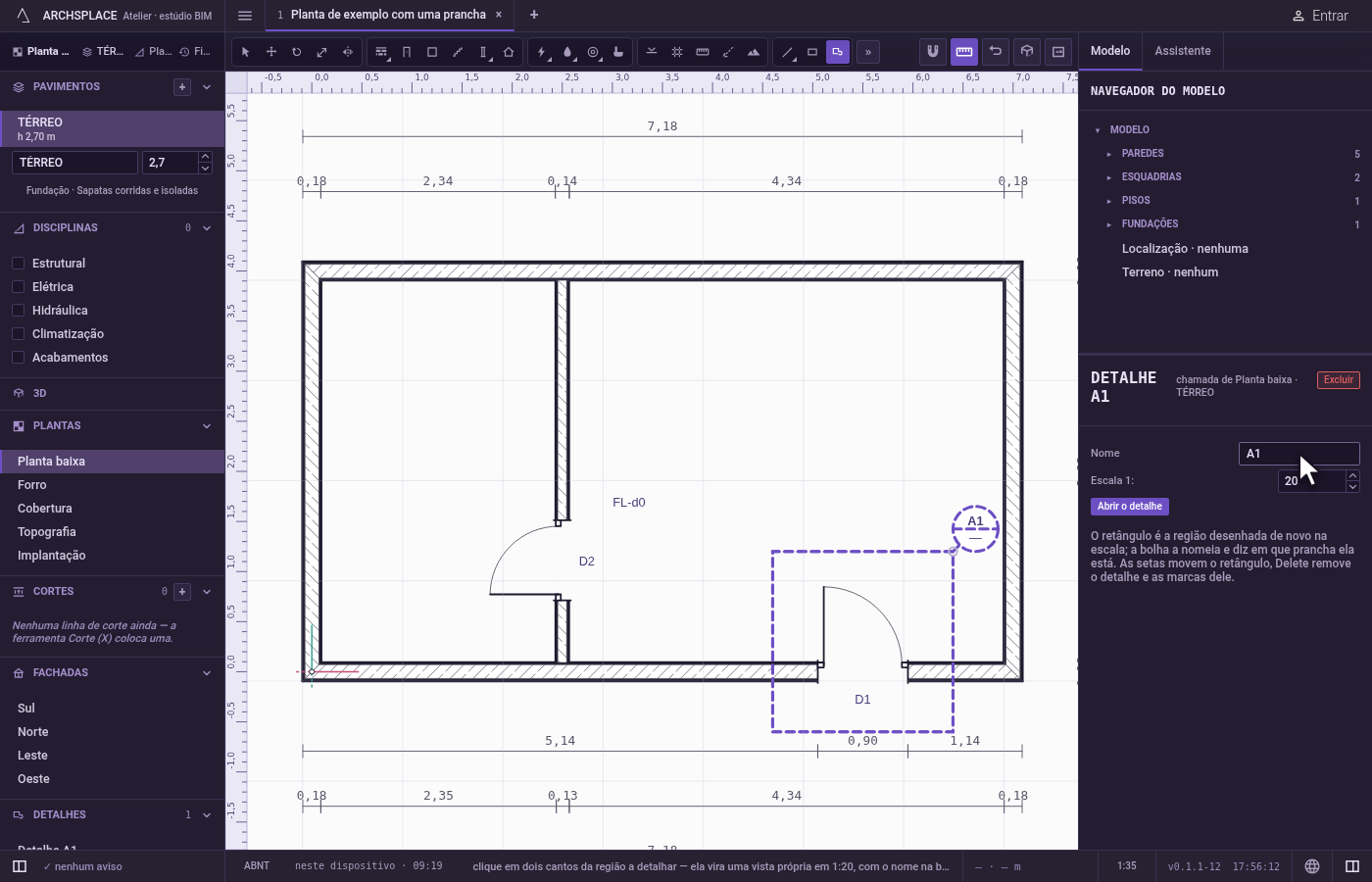

Um nome digitado no painel acrescenta label; um nome vazio o deixa de fora, e a bolha mostra D1, D2 e assim por diante, pela posição da chamada na lista. Uma escala diferente de 20 acrescenta scale, como número inteiro. A vista da chamada nunca é gravada: ela é o modelo desenhado de novo toda vez.

O que se desenha dentro da chamada é gravado em details como qualquer outra marcação, ligado a ela pela posição em callouts, nas coordenadas da vista de origem: { "kind": "TEXT", "callout": 0, "target": [4.1, 2.9], "at": [4.6, 3.4], "text": "Pingadeira" }. Com a chamada selecionada, as setas do teclado movem o retângulo dela, e Delete tira o registro junto com as marcações desenhadas nela, num único passo que um único Ctrl+Z desfaz.
