Cortes e fachadas

Cortes e fachadas são desenhos que o Atelier calcula a partir do modelo. Você nunca os desenha linha por linha: cada vez que o modelo muda, o corte ou a fachada é desenhado de novo a partir dele, então uma parede que você move na planta se move em todos os cortes ao mesmo tempo.

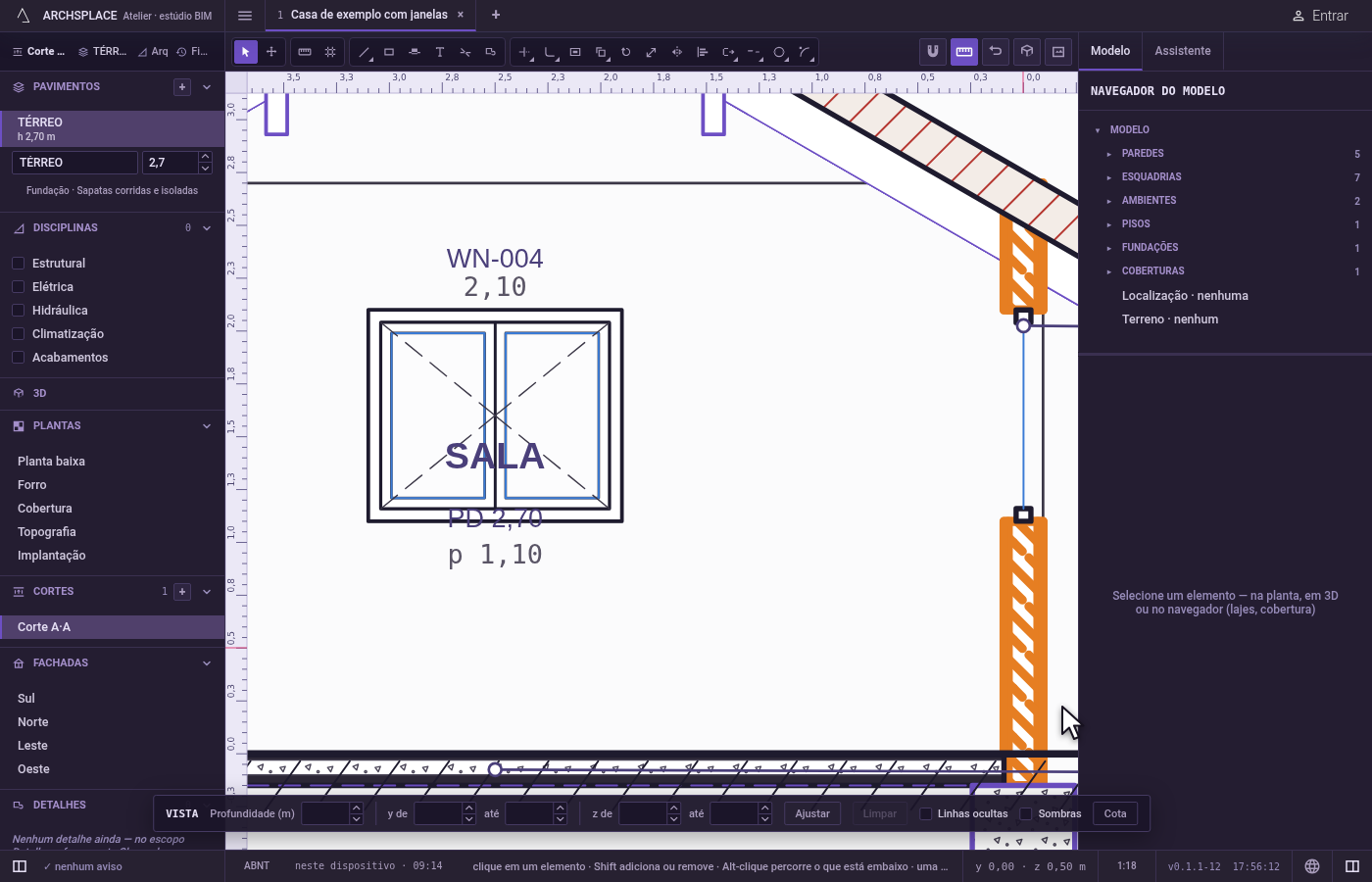

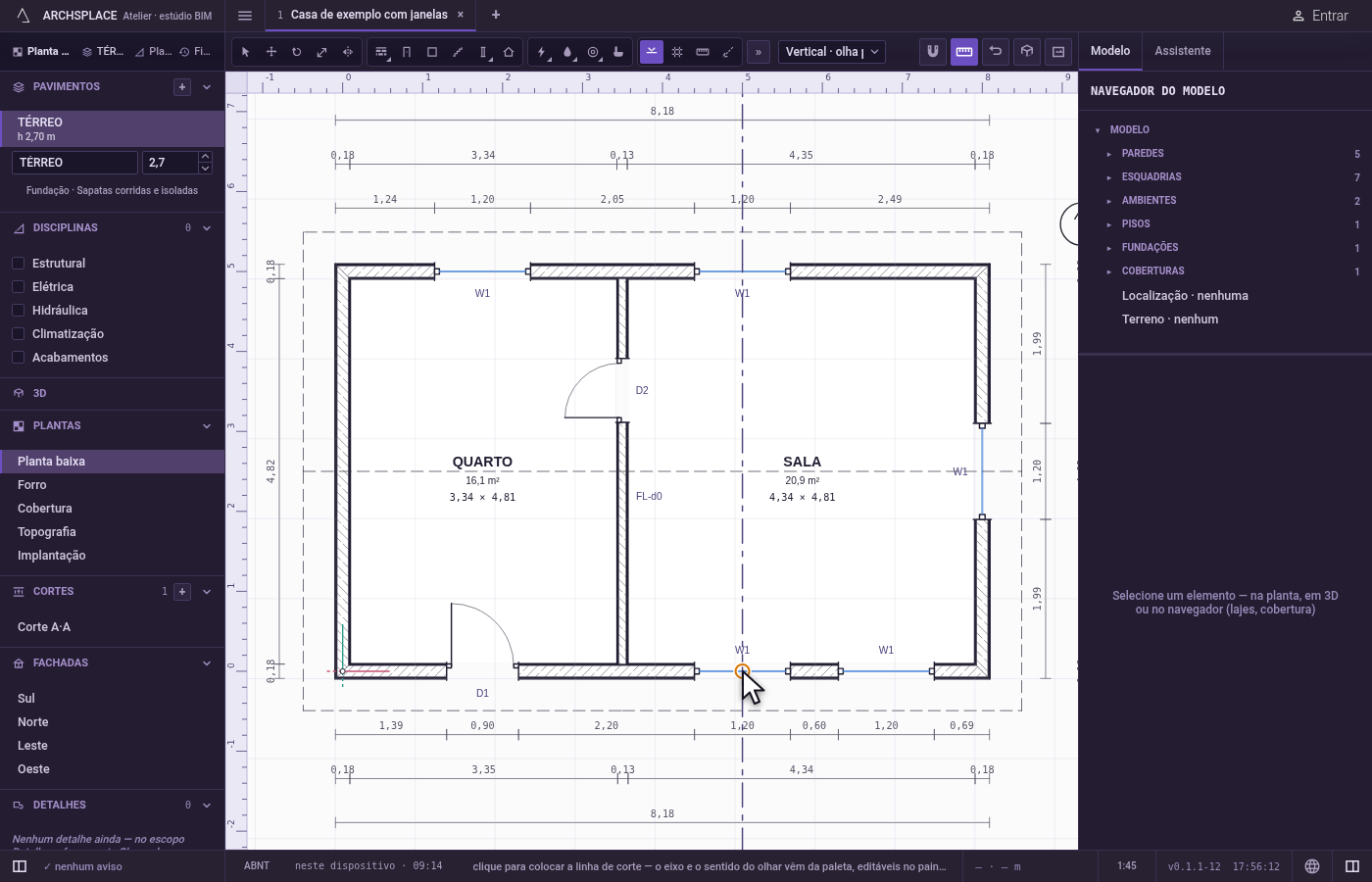

Um corte começa numa linha de corte na planta. Cada parede que o plano vertical atravessa é cortada exatamente onde o plano passa pela projeção dela, no ângulo em que a parede está, e as camadas dela são desenhadas lado a lado, cada uma com a hachura que o modelo de norma dá a esse material. As lajes são cortadas pelo contorno real nessa profundidade, então uma laje em L cortada num dos braços tem a largura desse braço. As sapatas também são cortadas pelas camadas delas, e o terreno que o plano atravessa é um perfil cortado sob tudo, hachurado como terra ou rocha. Além do plano, as faces que ficam à frente do olhar são desenhadas em vista e sombreadas como numa fachada: o lado de fora do edifício onde o plano fica fora dele, o revestimento dos ambientes onde ele olha para dentro, com as faces mais fundas pintadas primeiro, para que nada apareça através do que está na frente.

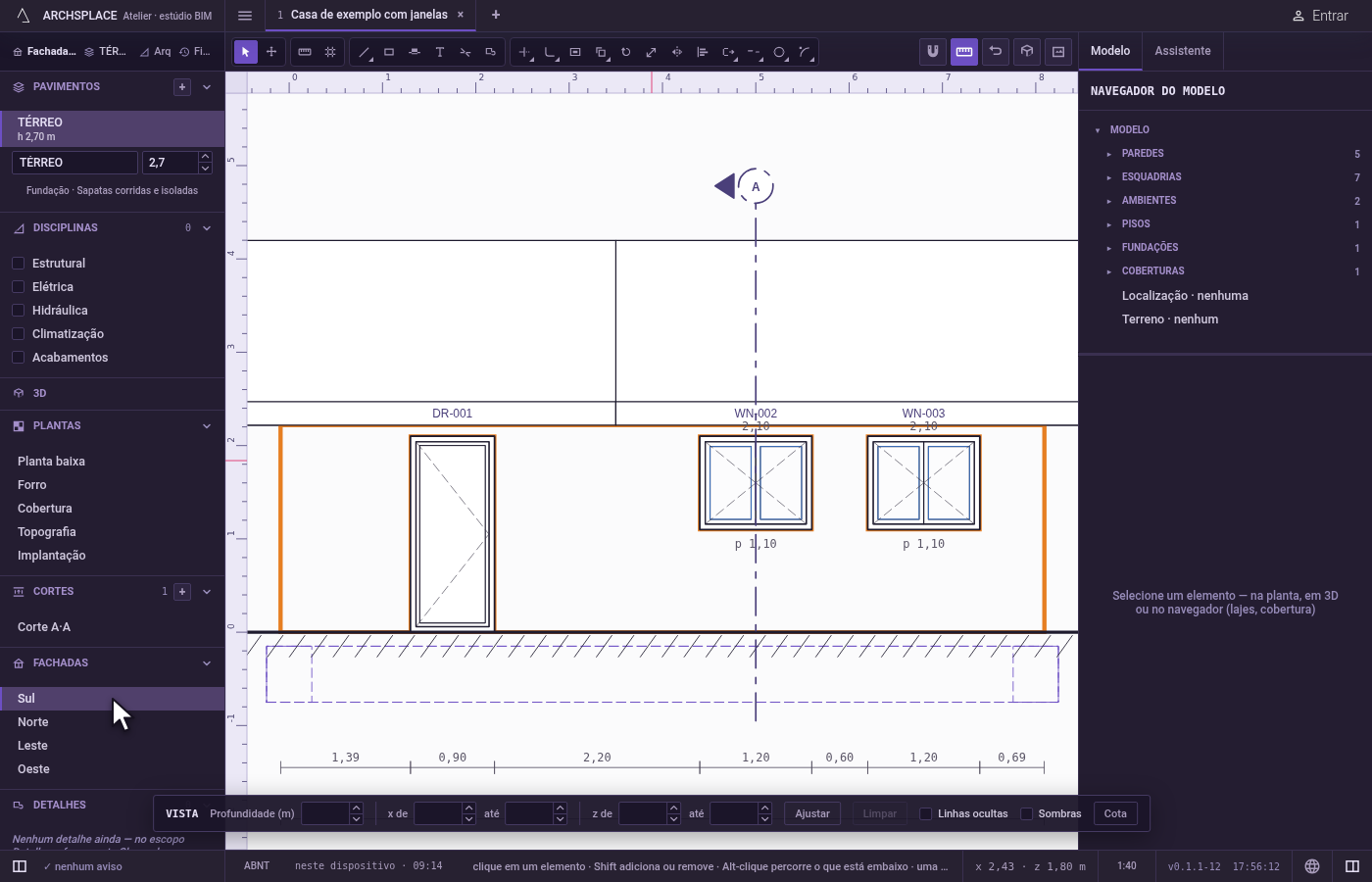

Uma fachada é o edifício visto de frente por um dos lados. As quatro fachadas, norte, sul, leste e oeste, sempre existem. Cada uma desenha as faces voltadas para o lado dela, na largura da pele externa da planta, tira o que um telhado à frente de uma parede esconde, e desenha o terreno próximo sobre a fachada abaixo do nível do terreno, com o terreno distante atrás do edifício.

Os dois tipos de desenho são cotados como as plantas. Sob o desenho, cadeias de cotas dão as esquadrias e os panos de parede, as paredes de face a face e a largura total. À direita, a referência de nível de cada pavimento, as lajes, as bases e as cumeeiras dos telhados e a altura total. Um corte também dá os peitoris e as vergas das esquadrias que ele corta. Os eixos perpendiculares à vista atravessam o desenho com a bolha acima dele, os outros cortes que cruzam a vista aparecem como uma linha traço-ponto com a letra deles, e o desenho nomeia as esquadrias, os ambientes que corta e os pavimentos nas referências de nível deles.

• Para conferir como paredes, lajes, telhado e terreno se encontram, com todas as camadas de todas as paredes à vista.
• Para mostrar uma fachada a um cliente, com as esquadrias, os telhados e o terreno à frente.
• Para preparar os cortes e as fachadas de um conjunto de pranchas, recortados ao que cada prancha precisa.

O desenho em si nunca é gravado: ele é calculado a partir do modelo cada vez que aparece. O que o contrato guarda é onde fica cada corte e como cada vista é recortada.

A ferramenta Corte acrescenta um registro à lista stations do contrato: o eixo, onde ele fica em metros, a letra e para que lado ele olha.

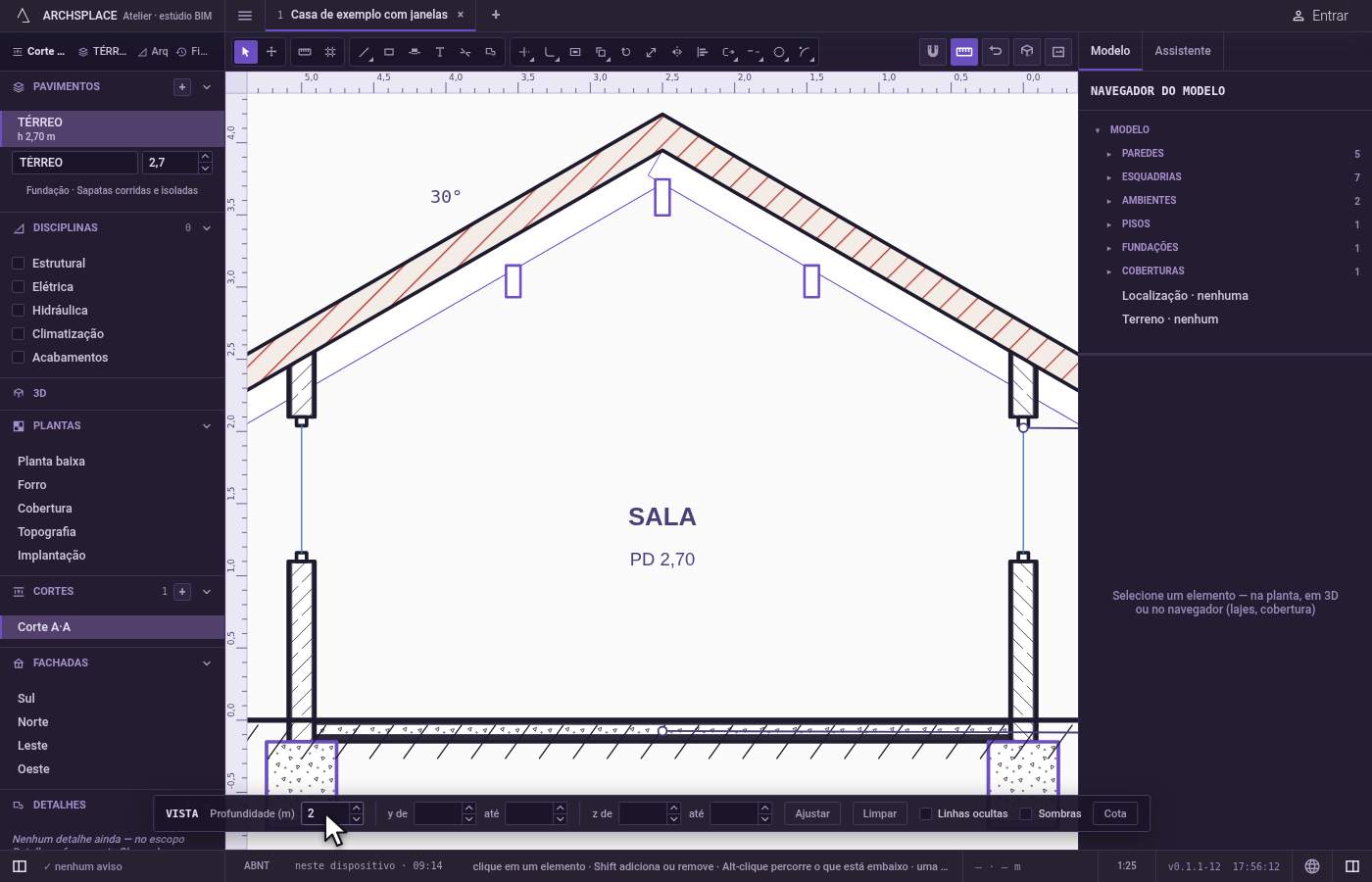

O recorte e as escolhas da vista são gravados nesse mesmo registro: depth, span (dois valores ao longo da linha de corte), heights (duas alturas absolutas), hidden: true, shadows: true e spots, cada um um ponto [u, z] ao longo da linha de corte e para cima. Uma fachada guarda as mesmas chaves em elevations, pelo lado dela: { "elevations": { "S": { "depth": 6, "hidden": true } } }. Uma fachada sem nada próprio não é gravada, e Limpar remove depth, span e heights.
