Prumada
Prumada coloca uma coluna vertical que atravessa todos os pavimentos com um clique: uma alimentação de água fria e quente, ou uma coluna de águas pluviais. Os sistemas dela são escolhidos ao lado das ferramentas antes do clique.
O que é
Uma prumada é uma coluna vertical que atravessa todos os pavimentos do projeto. A ferramenta coloca uma com um único clique. A lista ao lado das ferramentas escolhe o que ela leva: a água fria e a quente juntas, ou as águas pluviais. A coluna que leva o esgoto também é uma prumada, mas tem ferramenta própria, Tubo de queda.
Quando usar
- Para levar a alimentação de água através dos pavimentos de um edifício.
- Para colocar uma coluna de águas pluviais que traz a chuva da cobertura para baixo.
Passo a passo

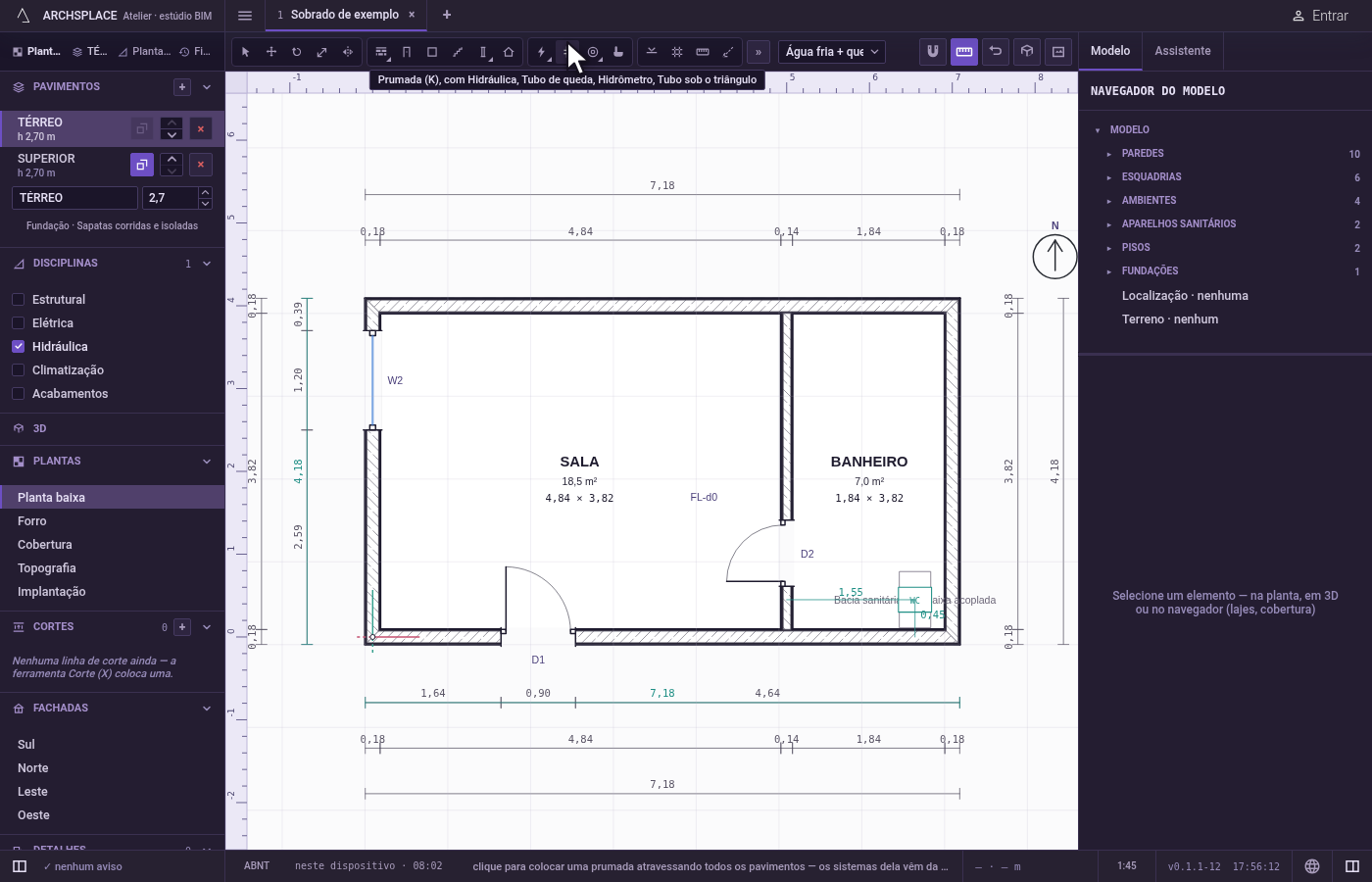

Ative a ferramenta. Aperte
K, ou escolha a ferramenta na barra, onde ela divide um botão com as outras ferramentas de hidráulica. A barra de status pede um clique para colocar uma coluna através de todos os pavimentos, com os sistemas da lista.

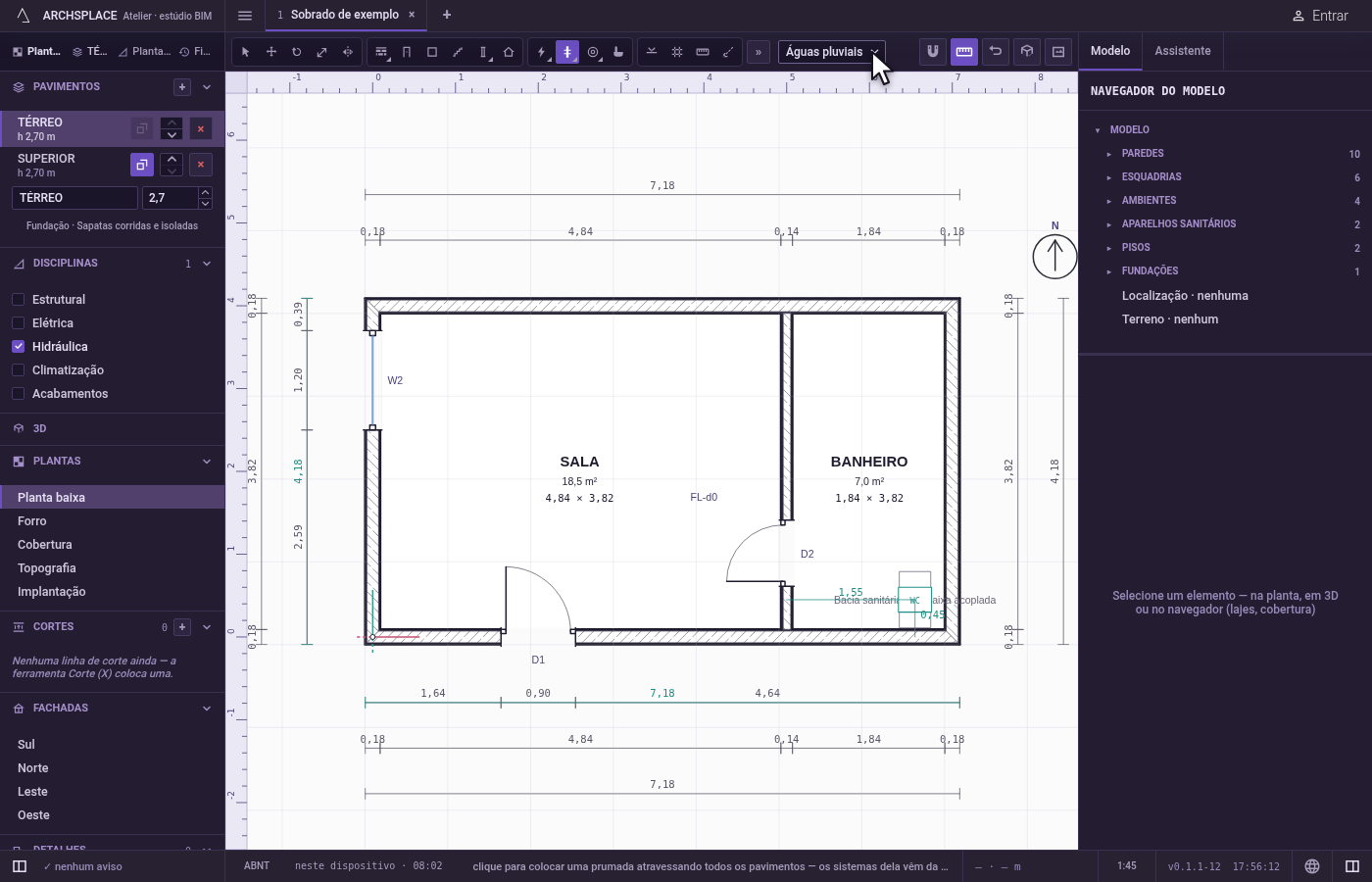

Escolha o que ela leva. Escolha Água fria + quente ou Águas pluviais na lista ao lado das ferramentas.

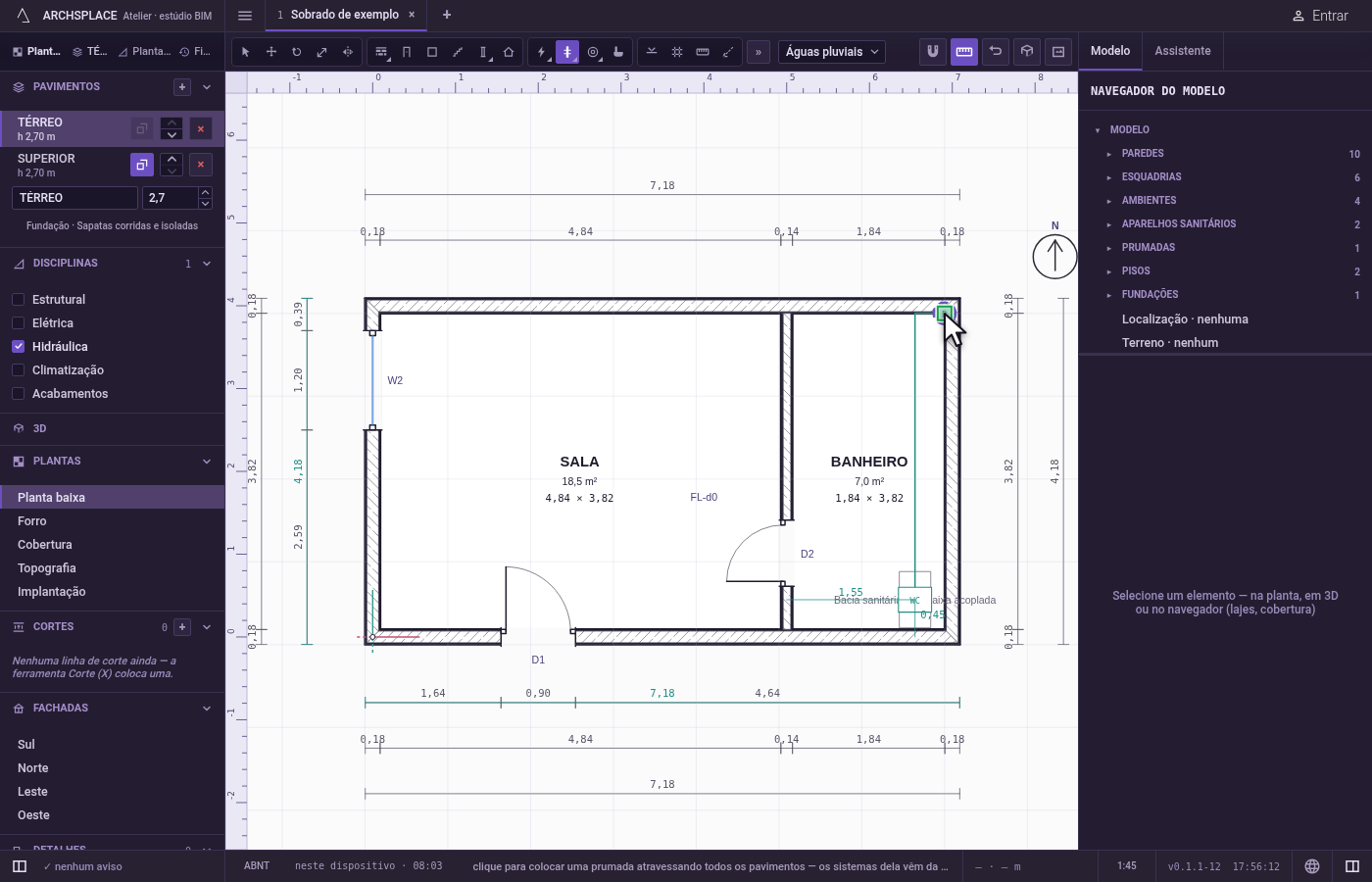

Clique onde ela fica. O ímã prende o clique no ponto mais próximo ao alcance, como o canto de uma parede. A prumada é colocada ali, através de todos os pavimentos. Cada clique coloca mais uma.
O que é recusado
- Nada no clique. A prumada é colocada onde você clicar. O projeto diz no painel dela quando ela passa dentro de um pilar, de uma viga ou de uma esquadria.
O que vai para o contrato
Um registro novo no fim da lista de prumadas do projeto, num único passo que um único desfazer anula: o ponto em metros, os sistemas que ela leva (água fria e quente, ou águas pluviais) e a fase em que a vista desenha. Ela não indica pavimento, porque atravessa todos.
Conceitos
Veja também
Perguntas frequentes
O tubo de queda também é uma prumada?
É, uma prumada que leva esgoto, mas ele tem ferramenta própria: Tubo de queda. A ferramenta Prumada fica com a água e com as águas pluviais.
Coloco uma prumada em cada pavimento?
Não. Uma única prumada atravessa todos os pavimentos do projeto a partir do ponto que você clica.
