Planta

Junções de paredes

Uma junção é um ponto onde paredes se encontram, e as paredes selecionadas mostram uma alça em cada uma. Arrastar uma alça leva todas as paredes que se encontram ali, com Alt pressionado a junção fica para trás, e o painel da junção aceita coordenadas, comprimentos e ângulos digitados.

O que é

Paredes que se encontram dividem uma junção: o mesmo ponto para as pontas de todas as paredes que chegam ali. Quando você seleciona paredes, a planta mostra uma alça na ponta de cada uma, e uma alça num canto vale por todas as paredes que se encontram nesse canto. As mesmas alças aparecem em tubos e vigas selecionados, que são elementos lineares do mesmo tipo.

Uma junção se move inteira. Arrastar a alça dela leva as pontas de todas as paredes que se encontram ali, e uma parede que termina encostada na face de uma parede movida desliza para continuar encostada. Com Alt pressionado, o arraste move só a ponta que você pegou e deixa as outras. Uma junção selecionada abre o próprio painel, onde você digita a posição dela e o comprimento e o ângulo de cada parede que se encontra ali.

Quando usar

Para corrigir o canto de um levantamento para a posição medida.
Para aprofundar um ambiente arrastando os cantos da parede do fundo.
Para dar a uma parede o comprimento exato enquanto as paredes do canto acompanham.
Para soltar uma parede de um canto antes de levá-la para outro lugar.

Passo a passo

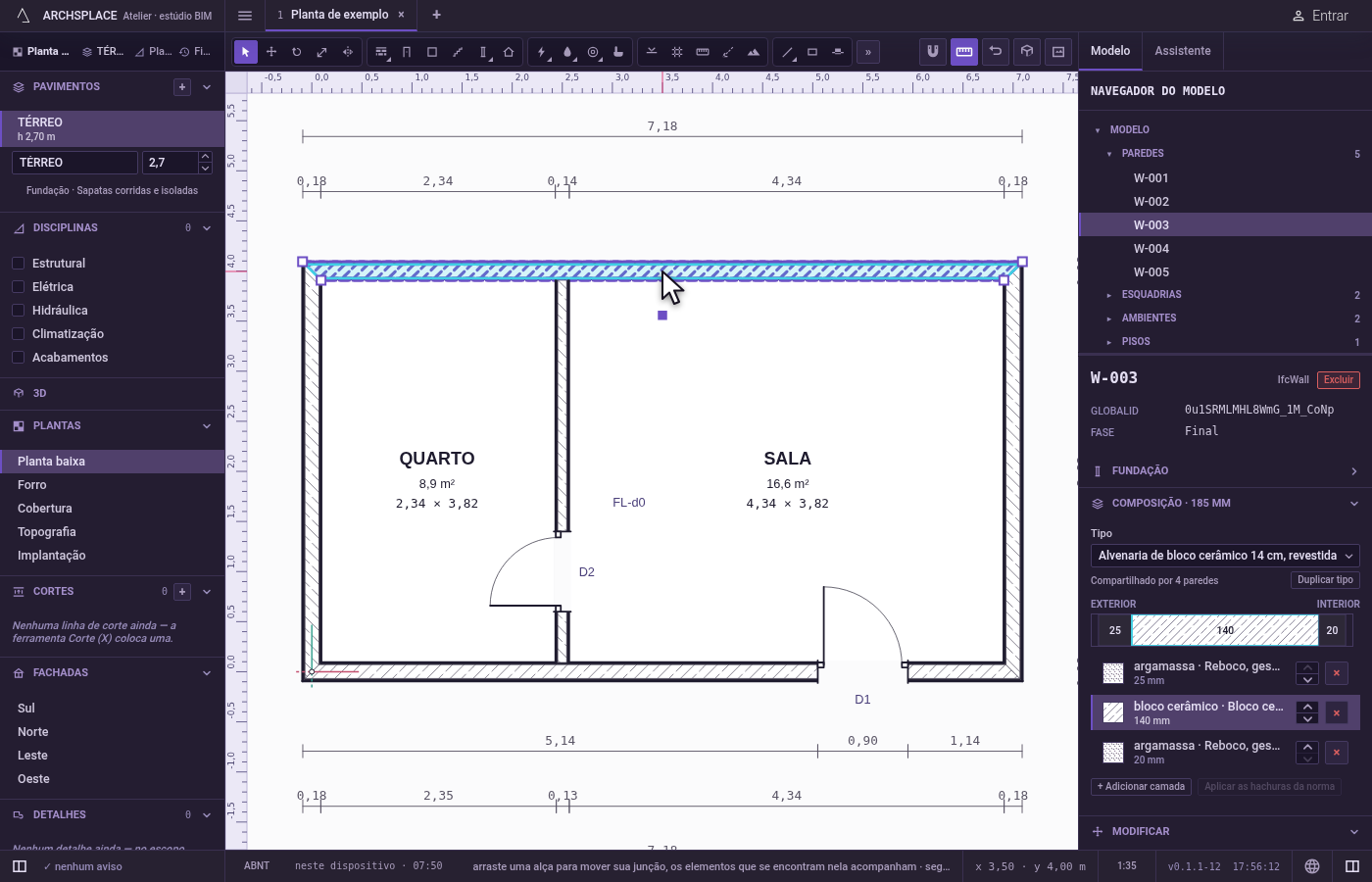

Selecione as paredes. Com Selecionar, clique numa parede ou pegue várias com um retângulo. Aparece uma alça em cada ponta; a barra de status diz que uma alça arrasta a junção dela, que Alt move só aquela ponta e que um clique seleciona a junção.

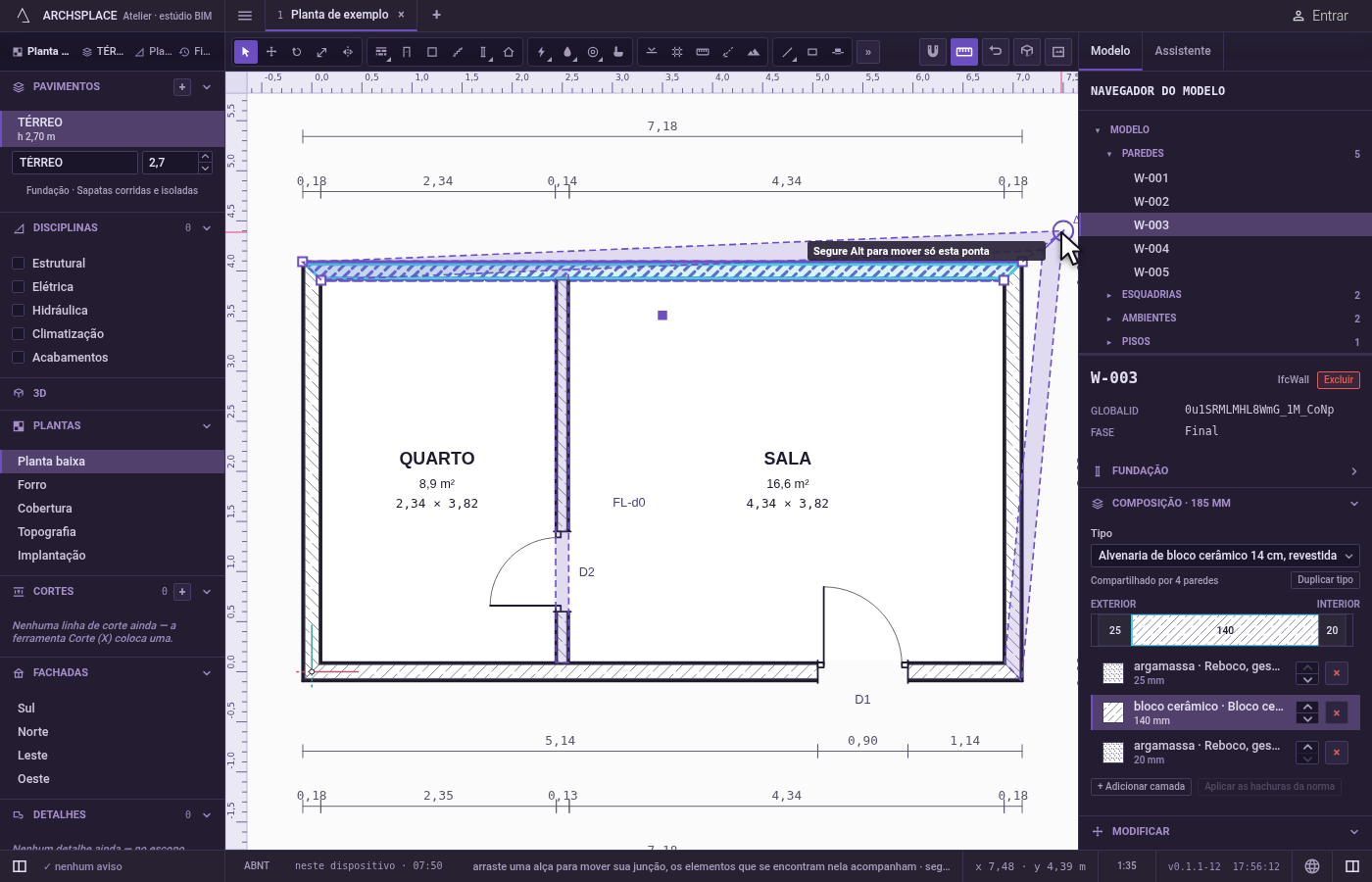

Arraste uma alça. Pressione uma alça e arraste. Uma prévia mostra todas as paredes que o movimento leva, e o ímã prende o cursor nos pontos e nas linhas por perto, deixando de fora as paredes que se movem. Shift, ou F8 enquanto estiver ligado, mantém no esquadro a face que você pegou. Solte: a junção cai onde estava a prévia. Uma distância digitada durante o arraste, seguida de Enter, coloca a junção a essa distância, no sentido em que você está puxando.

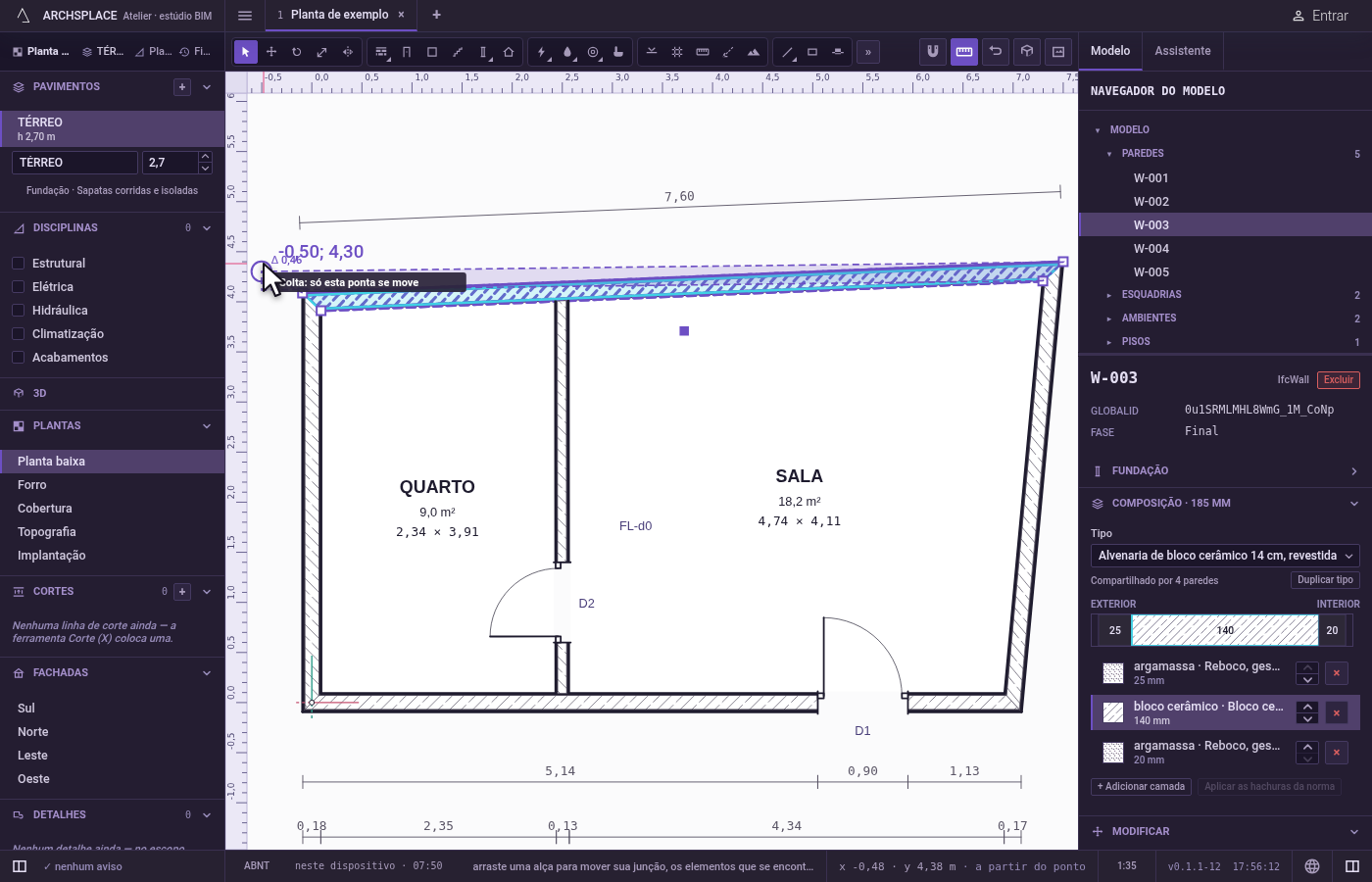

Solte uma ponta com Alt. Segure Alt (Option no Mac) no momento de soltar o botão: só a ponta que você pegou se move. O texto junto ao cursor alterna entre "Segure Alt para mover só esta ponta" e "Solta: só esta ponta se move" conforme você aperta e solta a tecla.

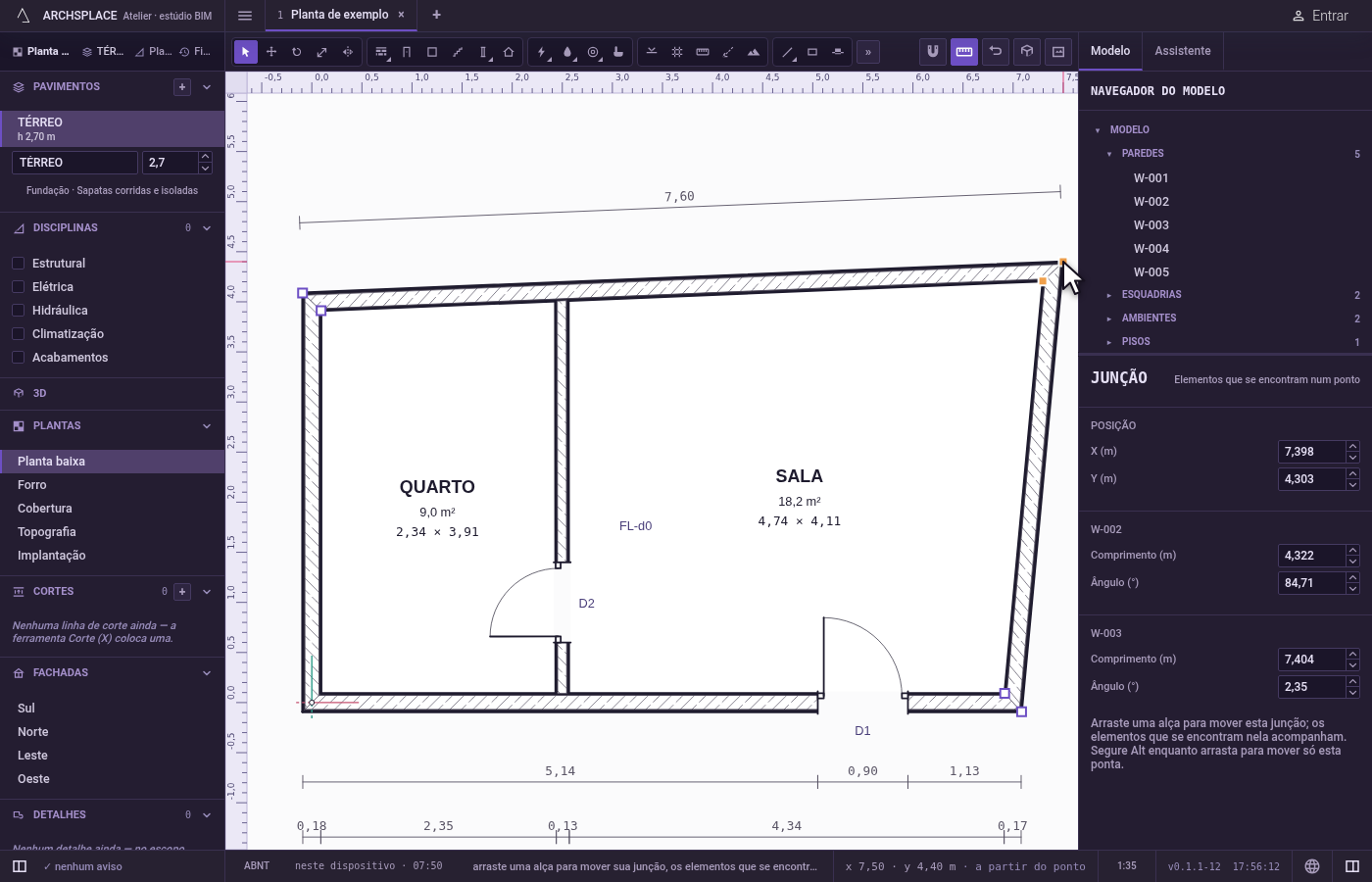

Selecione a junção. Clique numa alça sem arrastar: a junção fica selecionada e o painel dela abre à direita. Um clique com Shift acrescenta outra junção, ou a tira.

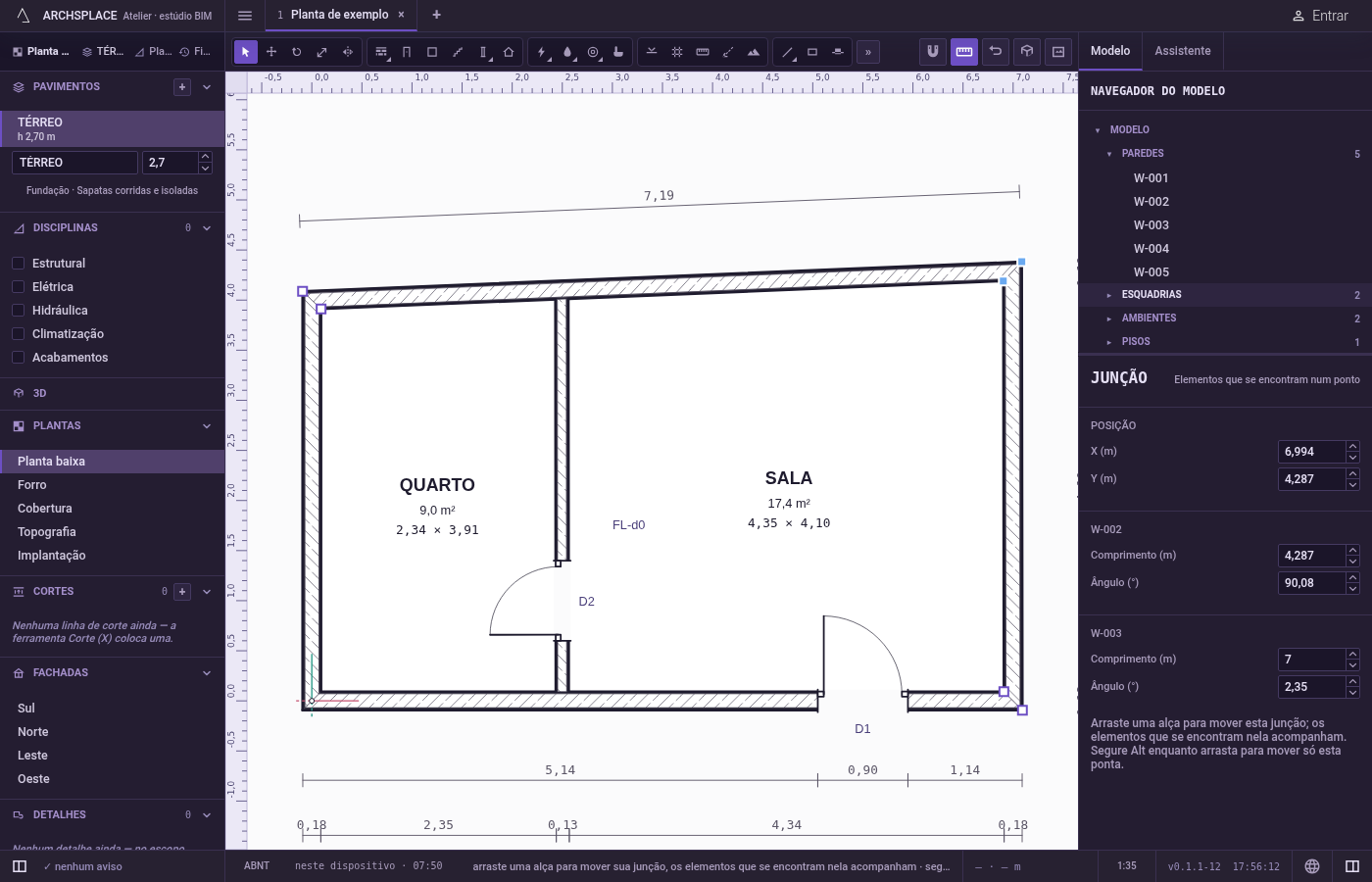

Digite no painel da junção. O painel diz que tipo de junção é (elementos que se encontram num ponto, uma ponta na face de uma parede ou uma ponta solta), o X e o Y dela e, para cada parede que se encontra ali, o comprimento e o ângulo. Digite um valor e aperte Enter: a junção vai exatamente para lá, e todas as paredes que se encontram nela acompanham. Uma ponta apoiada na face de outra parede mostra o nome dessa parede.

O que é recusado

Uma parede com menos de um centímetro. Um movimento que deixaria qualquer parede tão curta é recusado: a prévia ganha a cor de recusa e fica no último lugar válido, e o motivo aparece junto ao cursor.
Uma ponta tirada da face em que se apoia. Uma ponta apoiada na face de outra parede só desliza ao longo dela, então uma posição digitada que ela não alcança é recusada com esse motivo, e o painel mostra a junção como ela está.
Copiar uma junção. Uma junção não tem nada próprio para copiar: copie as paredes.
Excluir uma junção. Uma junção vai junto com as paredes dela: exclua as paredes que se encontram ali.

O que vai para o contrato

Um único passo, que um único desfazer anula. As pontas de todas as paredes que se encontram na junção movida são gravadas no ponto novo, e as pontas das paredes apoiadas nas faces delas são gravadas onde agora se apoiam. Com Alt, só muda a ponta da parede que você pegou. A junção em si nunca é guardada: ela é simplesmente o ponto onde essas pontas coincidem.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como movo um canto sem desmanchar as paredes?

Selecione uma das paredes e arraste a alça do canto. Todas as paredes que se encontram nesse canto acompanham, e as paredes que terminam nas faces delas continuam encostadas.

Como afasto uma única parede de um canto?

Arraste a alça dela segurando Alt (Option no Mac) no momento de soltar. Só a ponta da parede que você pegou se move; as outras paredes ficam onde estão.

Posso digitar a posição exata de um canto?

Pode. Clique na alça para selecionar a junção: o painel mostra o X e o Y dela e, para cada parede que se encontra ali, o comprimento e o ângulo. Digite um valor, e o canto vai exatamente para lá.
