Girar
Girar roda elementos da planta em torno de um centro que você clica, pelo ângulo entre um ponto de referência e um terceiro ponto, ou pelos graus que você digita. Com Ctrl pressionado, gira uma cópia e mantém o original.
O que é
Girar roda o que você tem na mão em torno de um centro. São quatro cliques, como na vista 3D: o elemento (ou a seleção que você já tem), o centro, um ponto de referência que diz onde o giro começa e o ponto que diz onde ele termina. O ângulo entre a referência e o último ponto é o giro. Você também pode digitar o ângulo em graus depois de definir o centro.
Paredes, tubos e vigas giram como uma rede: os cantos que eles dividem com paredes que não estão selecionadas acompanham, e uma parede que termina na face de uma parede girada continua encostada nela. Pilares e aparelhos sanitários giram junto a própria orientação. Com Ctrl pressionado, Girar roda uma cópia e deixa o original onde estava.
Quando usar
- Para pôr uma ala da planta em ângulo com o resto.
- Para virar um aparelho sanitário ou um pilar para o lado certo.
- Para distribuir cópias em volta de um centro, como pilares num círculo, com uma cópia e um número digitado.
Passo a passo

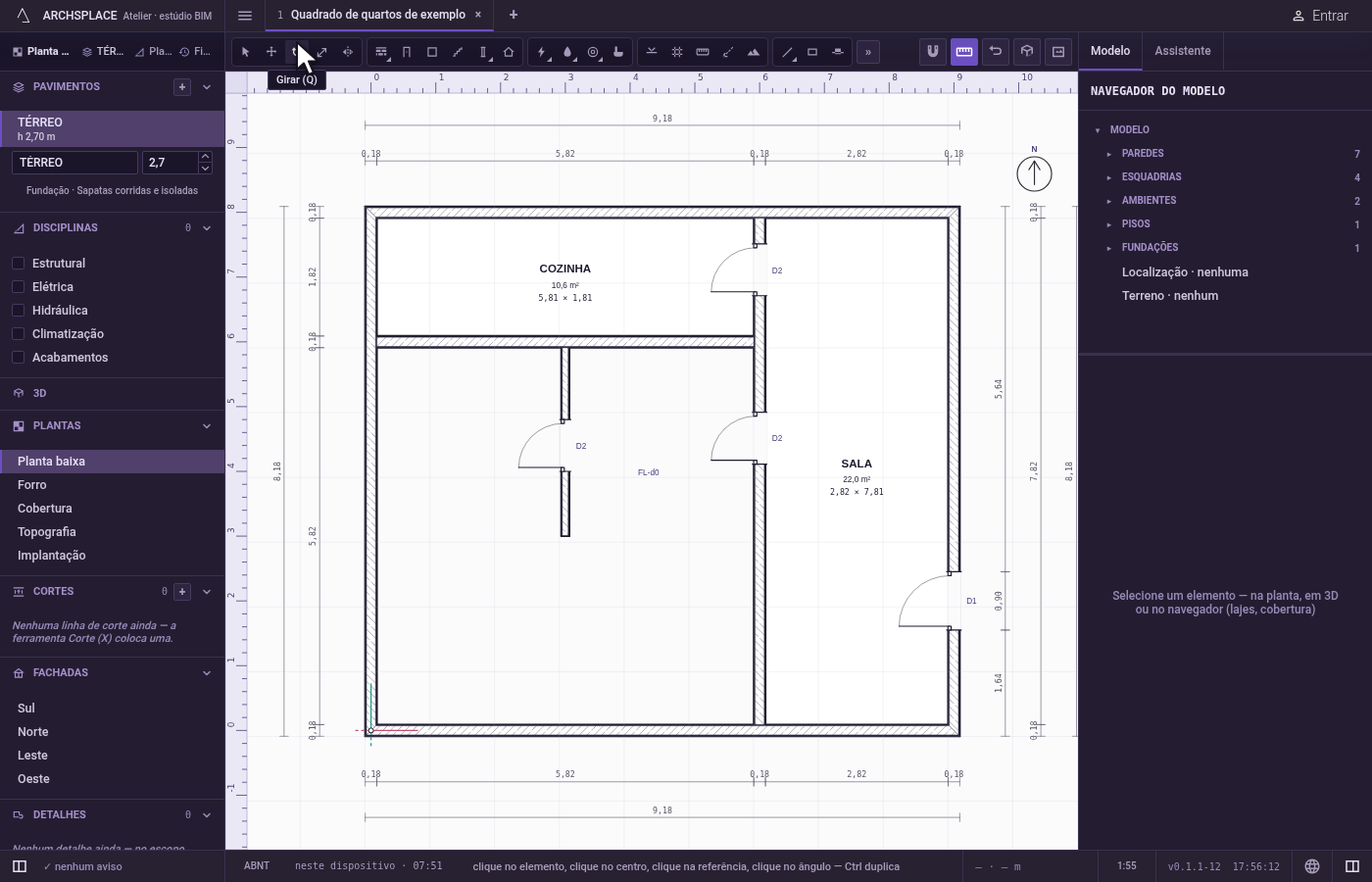

Ative a ferramenta. Aperte
Qou clique no botão Girar. Se você já tem uma seleção, é ela que gira.

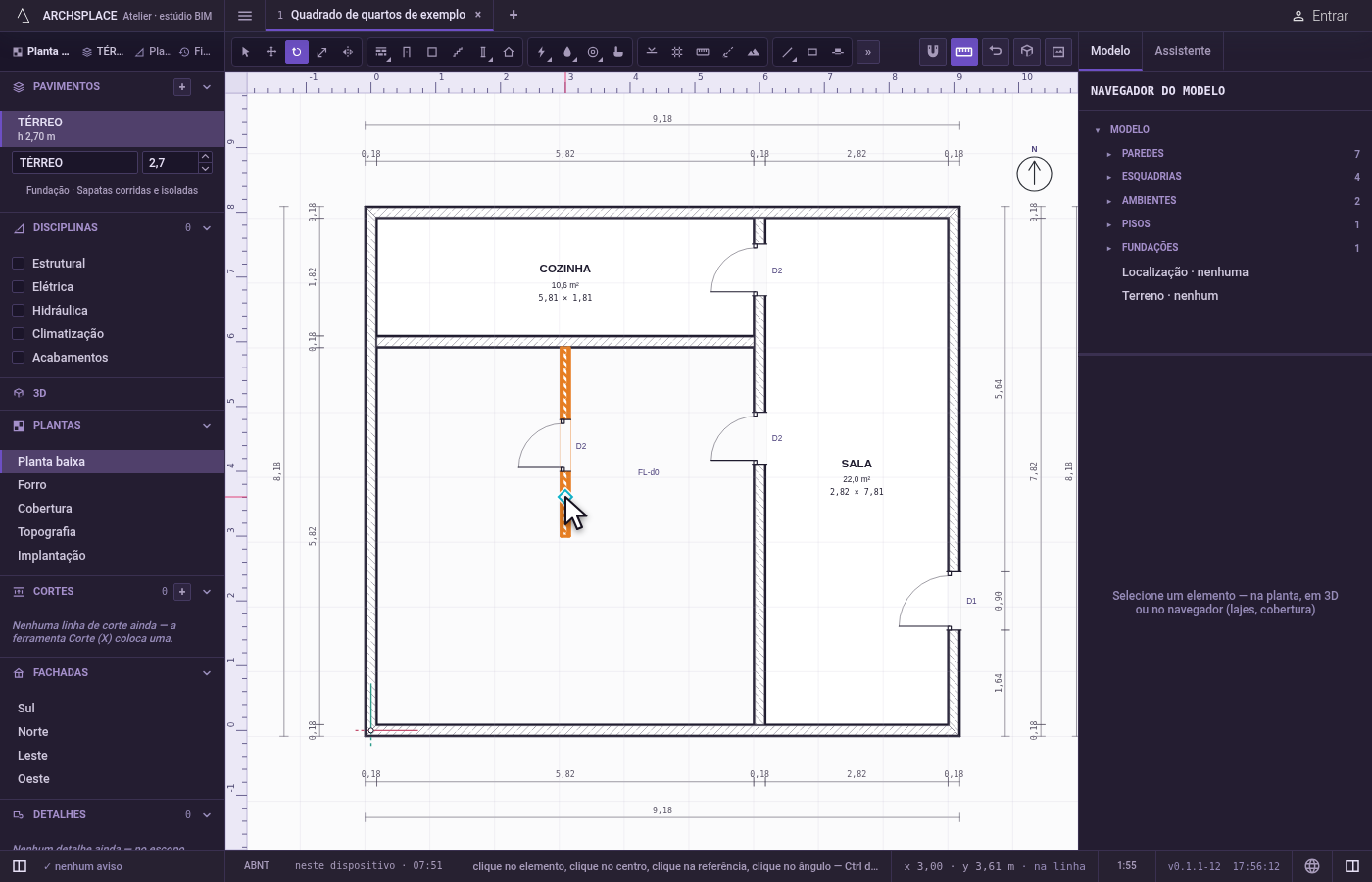

Clique no elemento. Clique no elemento que vai girar; com vários elementos selecionados, um clique em qualquer um deles gira todos. Se você já tem uma seleção, um primeiro clique num ponto vazio pula este passo e vale como o centro.

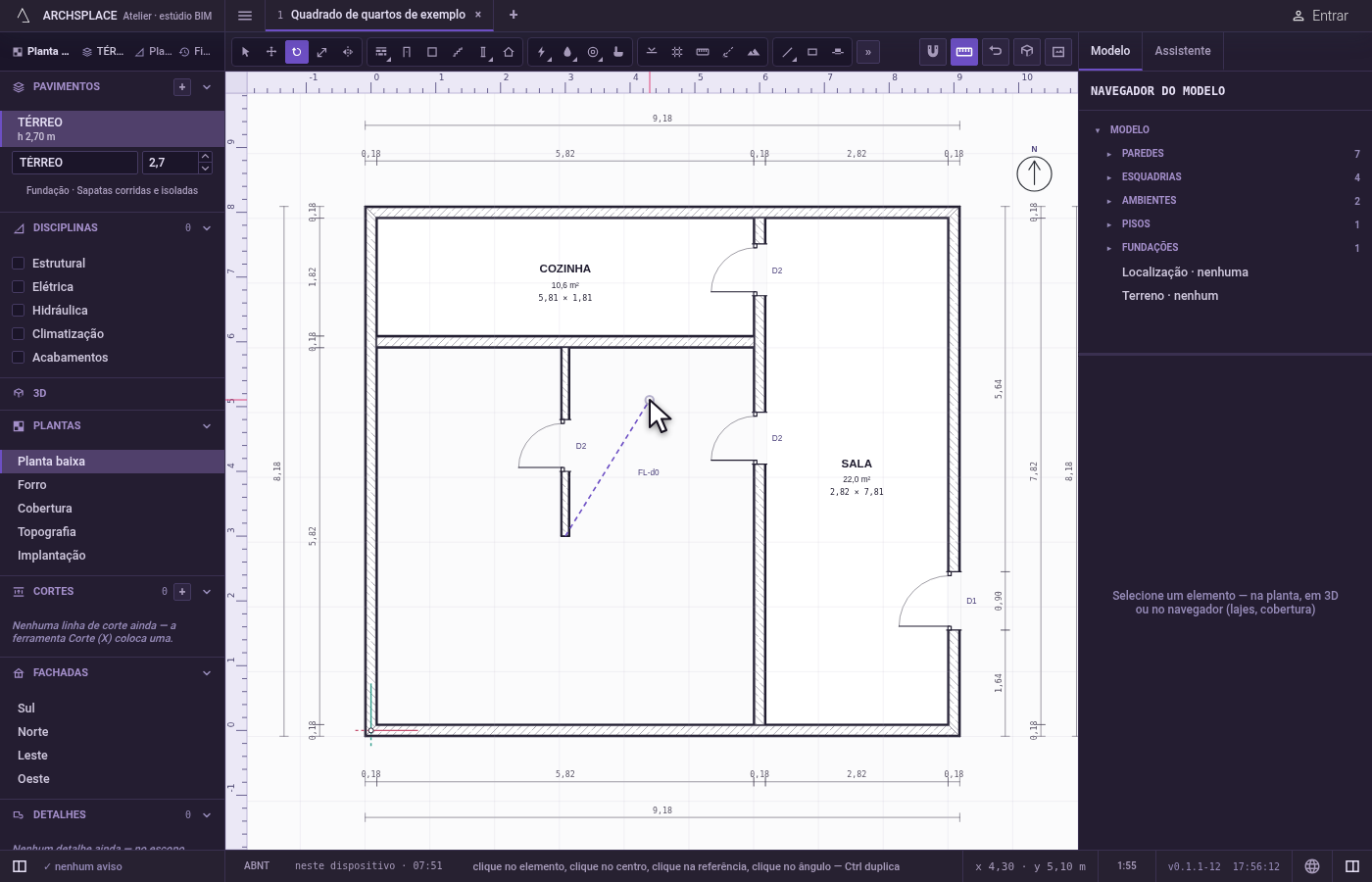

Clique no centro. O ímã prende o clique no canto, no ponto médio ou no cruzamento mais próximo ao alcance, então o giro acontece exatamente ali.
Clique na referência. Clique num ponto que marca onde o giro começa, muitas vezes uma ponta do próprio elemento. A partir daí, uma prévia dos elementos girados acompanha o cursor.
Clique no ângulo, ou digite-o. Mova o cursor até a prévia ficar onde você quer e clique.
Shiftprende o ângulo em passos de 15 graus, eF8, enquanto estiver ligado, em passos de 90 graus. Ou digite o ângulo em graus e aperteEnter: os elementos giram esse número de graus, no sentido anti-horário para um número positivo. SegureCtrl(⌘no Mac) ao clicar ou ao apertarEnterpara girar uma cópia.

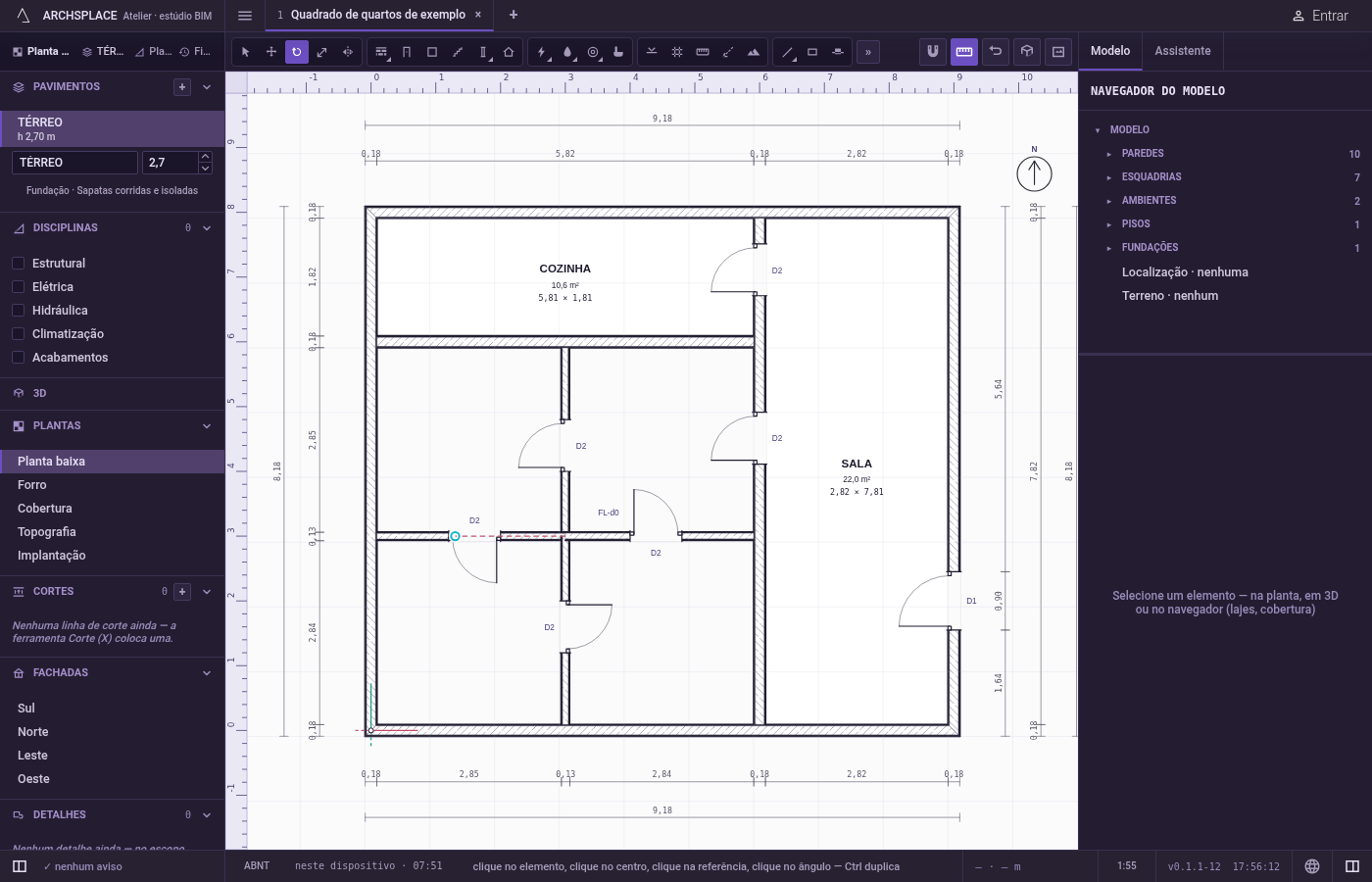

Continue a volta. Logo depois de uma cópia girada, digite
xe um número e aperteEnterpara repetir o mesmo giro em torno do mesmo centro, até chegar a esse número de cópias.
O que é recusado
- Um elemento hospedado sozinho. Uma janela, uma porta ou um dispositivo numa parede acompanha a parede dele. Girado sozinho, ele fica como estava, e um aviso diz para girar a parede.
- Um componente virado do avesso. Uma instância de componente gira, mas nunca muda de tamanho nem de lado.
- Um giro que romperia uma junção. Um giro que deixaria uma parede, um tubo ou uma viga com menos de um centímetro não grava nada e explica o motivo.
- Anotações. Uma cota, um detalhe ou o quadro de uma chamada não giram com Girar.
O que vai para o contrato
Um único passo, que um único desfazer anula. Cada elemento girado recebe os novos pontos: as duas pontas de uma parede, a posição e o ângulo de um pilar, a posição e o ângulo de um aparelho sanitário, a linha de percurso de uma escada, os vértices de uma cobertura. As pontas das paredes, dos tubos e das vigas unidos a eles também são gravadas. Uma cópia acrescenta registros novos no fim das listas, em vez de mudar os originais.
Conceitos
Perguntas frequentes
Como giro por um ângulo exato?
Selecione os elementos, aperte Q, clique no centro, digite o ângulo em graus e aperte Enter. Um ângulo positivo gira no sentido anti-horário.
Posso girar sozinha uma janela ou uma tomada?
Não. Uma janela, uma porta ou um dispositivo de parede acompanha a parede dele: o Atelier avisa e o deixa como está. Gire a parede, e o que ela carrega gira junto.
Como copio elementos em volta de um centro?
Gire-os uma vez com Ctrl pressionado, digite x e o total, por exemplo x6, e aperte Enter: o mesmo giro se repete em torno do mesmo centro.
