Furo na laje
Um furo na laje é uma abertura feita à mão na laje de piso de um pavimento, quadrada ou circular, para um shaft, um duto de lixo ou um vazio que a escada não abre sozinha. Ele começa no painel da laje e se desenha na planta com dois cliques.
O que é
Um furo na laje é uma abertura que você faz na laje de piso de um pavimento. Ele é quadrado, por dois cantos opostos, ou circular, pelo centro e pelo raio. A abertura que uma escada precisa na laje de cima é feita sozinha; o furo na laje é para o resto: um shaft, um duto de lixo, um pé-direito duplo.
Um furo é um furo, não uma passagem. A única coisa que passa por ele é uma prumada ou um tubo de queda que você coloque dentro dele. Nenhum circuito, tubo ou duto que o Atelier lança passa por um furo, e um ponto de luz ou uma grelha pendurados sob ele são apontados, porque ali não há forro para sustentá-los.
Quando usar
- Para abrir a laje para um shaft de instalações.
- Para fazer um pé-direito duplo sobre uma sala de estar.
- Para deixar uma abertura circular para um duto de lixo ou uma chaminé.
Passo a passo

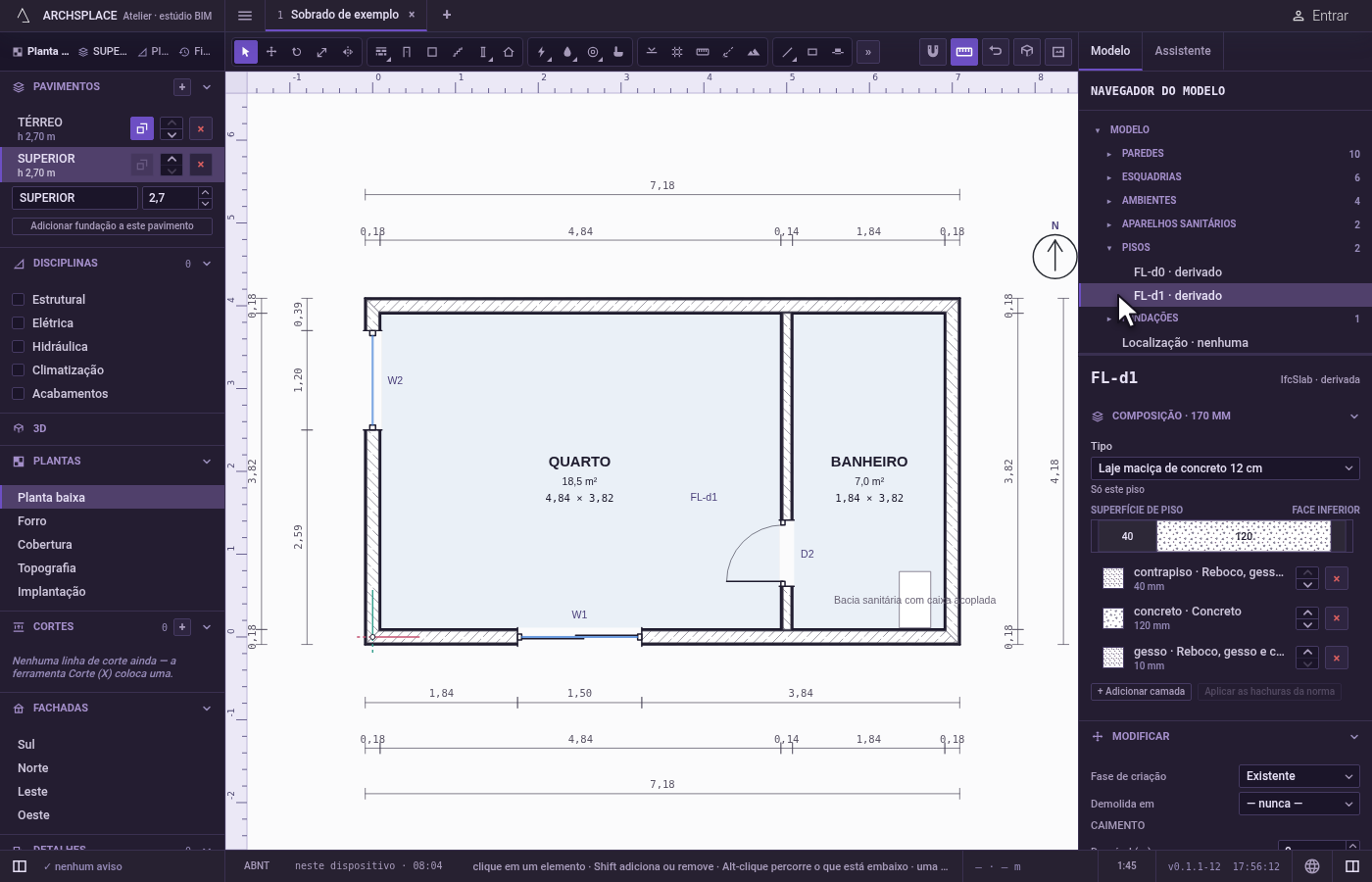

Selecione a laje. Selecione a laje de piso do pavimento, na planta, na vista 3D ou no navegador do modelo. O painel dela abre à direita.
Escolha a forma. No painel da laje, clique em Abrir furo quadrado ou Abrir furo circular. A planta desse pavimento se abre, com Selecionar na mão.
Quadrado: clique em dois cantos opostos. O rótulo junto ao cursor pede o primeiro canto. Depois, um retângulo acompanha o cursor, com a largura e a altura escritas ao lado; clique no canto oposto para abrir o furo.

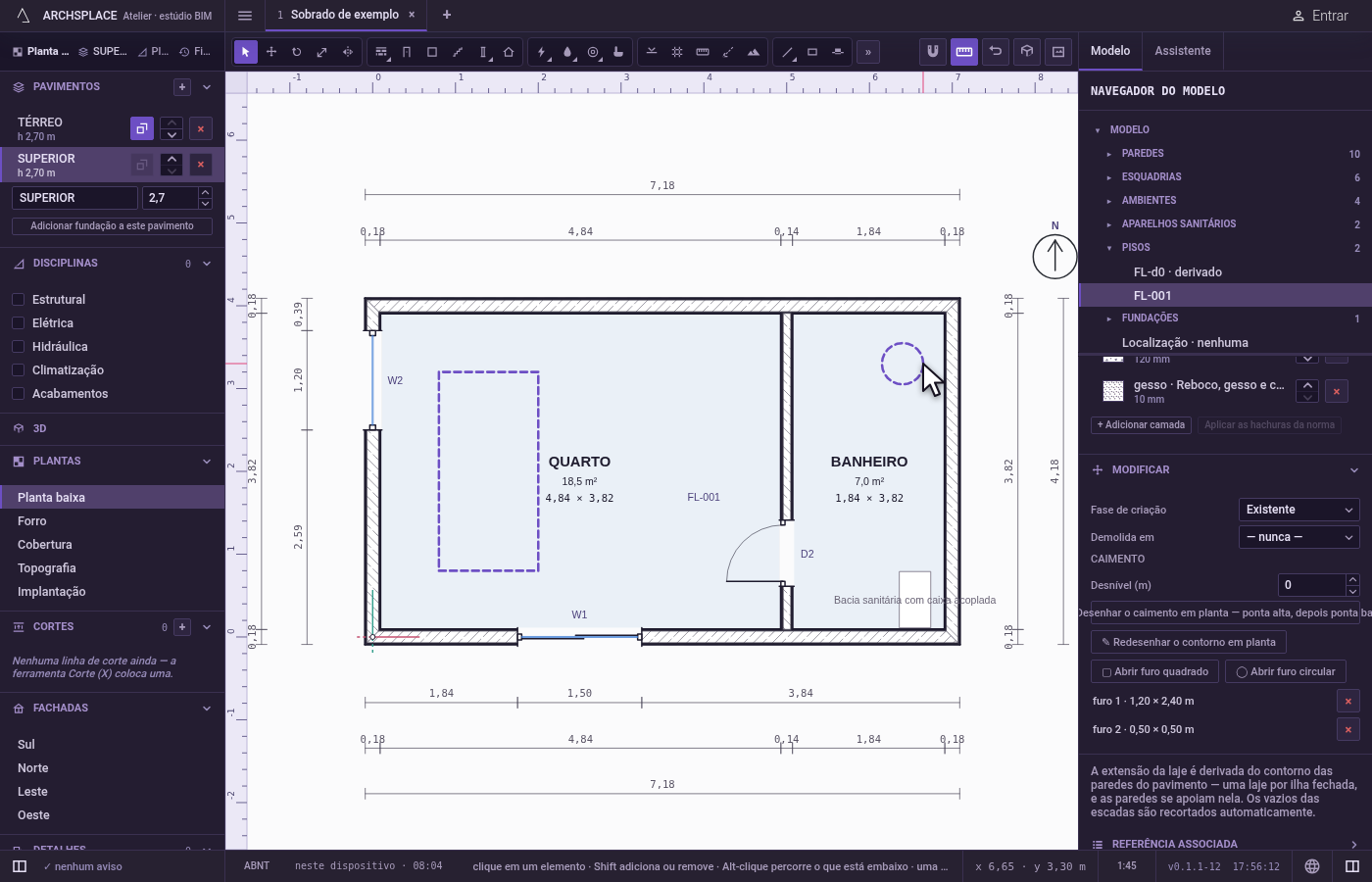

Ou, circular: clique no centro e depois na borda. O rótulo junto ao cursor pede o centro. Depois, um círculo acompanha o cursor, com o raio escrito ao lado; clique para abrir o furo.

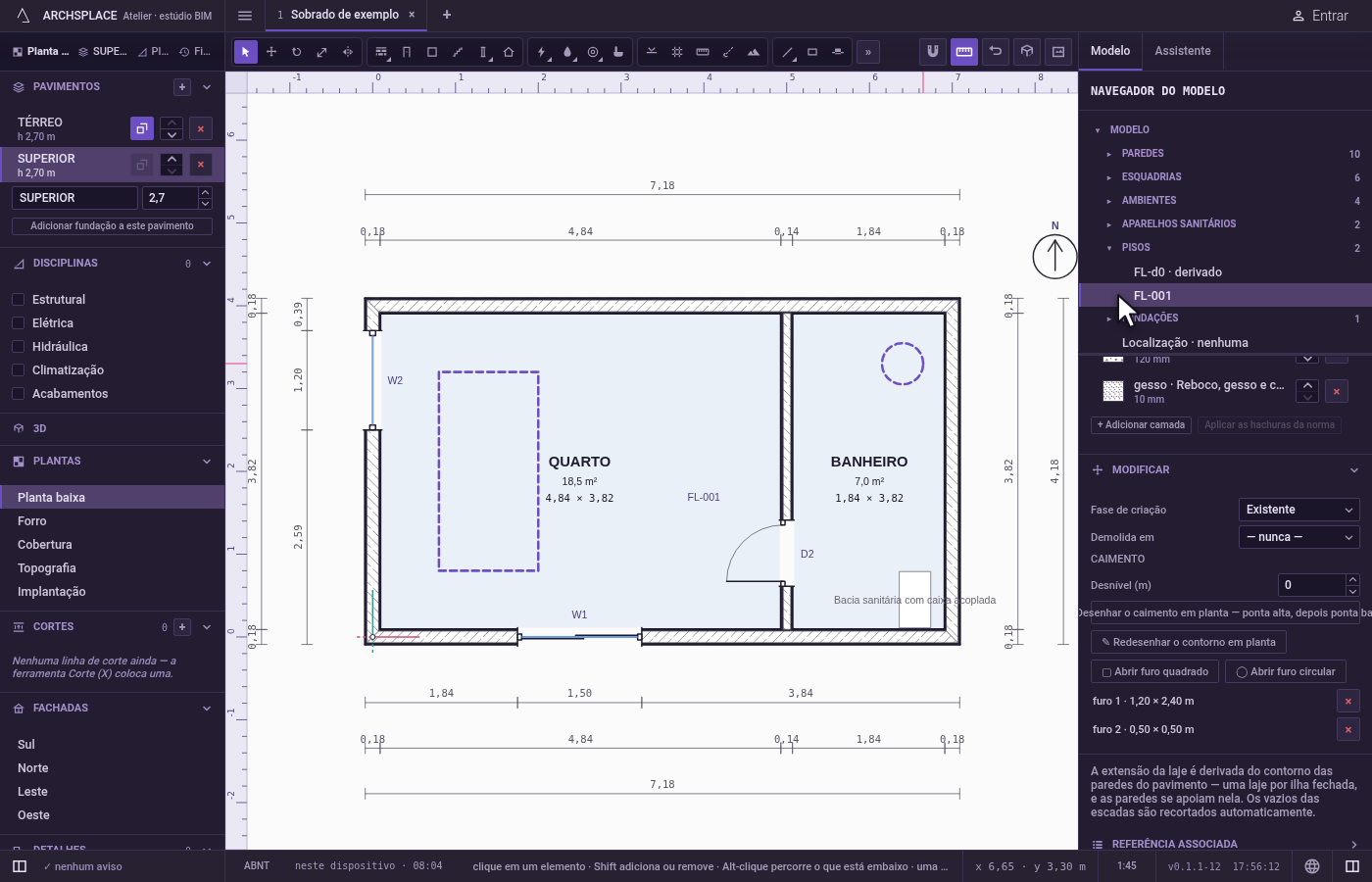

Confira no painel. Cada furo aparece listado no painel da laje com o tamanho, e Remover o furo tira um deles.
O que é recusado
- Um furo com menos de 5 cm. Um furo com menos de 5 cm em qualquer direção, ou com raio menor que 5 cm, é recusado, com um aviso para arrastar pelo menos 5 cm.
- Esc no meio do caminho.
Escdescarta o furo em andamento; nada é aberto.
O que vai para o contrato
Um único passo, que um único desfazer anula: o piso do pavimento ganha mais uma abertura, uma lista de pontos de canto ao milímetro. Um furo circular é gravado como um polígono de 24 lados. Se a laje do pavimento ainda não tinha registro próprio, ela ganha um, mantendo o tipo de laje que já tinha.
Conceitos
Perguntas frequentes
Preciso abrir um furo para a minha escada?
Não. A abertura que a escada precisa na laje de cima é feita sozinha. O furo na laje é para o que a escada não faz, como um shaft ou um pé-direito duplo.
Tubos ou dutos podem passar por um furo na laje?
Só passa por ele uma prumada ou um tubo de queda que você coloque dentro dele. O Atelier nunca lança um caminho gerado através de um furo, e um ponto de luz ou uma grelha pendurados sob ele são apontados.
