Editor de fundação

O editor de fundação redesenha à mão as sapatas de um pavimento: sapatas corridas desenhadas ponto a ponto ao longo do eixo, sapatas isoladas colocadas uma a uma, e as ferramentas de edição de sempre para mover, copiar, girar, espelhar, deslocar, aparar, estender e arredondar. Tudo o que você faz é um rascunho, e só Concluir o entrega ao modelo, que o confere antes de gravar.

O que é

A fundação de um pavimento começa gerada a partir das paredes e dos pilares dele: uma sapata corrida sob cada parede portante e uma sapata isolada sob cada pilar. O editor de fundação é onde você assume isso e desenha as sapatas você mesmo. Ele abre na planta de Topografia, a planta de fundações, com o resto do desenho em segundo plano, e parte da fundação como ela está, então nada muda até você mudar.

Lá dentro, cada sapata corrida aparece como uma faixa sobre o eixo tracejado dela, cada canto de um eixo é um ponto, o meio de cada trecho tem um losango, e cada sapata isolada é um quadrado. O que está sob o cursor cresce e se acende, e o que você tem na mão fica laranja. Uma faixa no pé da planta nomeia a fundação, diz ao vivo o que Concluir gravaria, tantas sapatas corridas e tantas isoladas, ou a primeira coisa que o impediria, e tem Concluir ⏎, com Cancelar depois que você muda alguma coisa.

A barra de ferramentas tem as ferramentas do editor:

Selecionar (V) pega um canto, uma sapata corrida ou uma sapata isolada, e a arrasta. Um canto leva todos os cantos que ficam no mesmo ponto, então uma junção continua junção. Arrastar um losango curva o trecho dele num arco; clicar nele acrescenta um canto ali.
Sapata corrida (L) desenha um eixo ponto a ponto, com A para arco, L de volta às retas, C para fechar e Enter para terminar.
Sapata isolada (P) solta uma sapata isolada onde você clica.
Mover (M), Copiar (CO), Girar (RO), Espelhar (MI), Deslocar (OF), Aparar (TR), Estender (EX) e Arredondar (FIL) trabalham nos eixos como em todo editor, com cada trecho mantendo os próprios valores enquanto se move.

Cada gesto aceita um valor digitado enquanto está em andamento: uma distância na direção do cursor, como 2,5, um ponto x;y, um passo a partir do último ponto @dx;dy, ou uma distância e um ângulo @2,5<90. O valor aparece desenhado onde cairia antes que Enter o confirme, e Esc descarta o que você digitou e depois o gesto. O editor tem o próprio histórico: Ctrl+Z e Ctrl+Y percorrem as suas mudanças, e nada chega ao modelo antes de Concluir.

Quando usar

Para acrescentar uma sapata onde não há parede, como sob um futuro terraço.
Para unir duas sapatas, encurtar uma, ou arredondar um canto da sapata de uma parede curva.
Para dar a uma sapata largura, profundidade ou cota de apoio próprias, ou escaloná-la com o terreno.
Para colocar sapatas isoladas onde a estrutura precisa delas.

Passo a passo

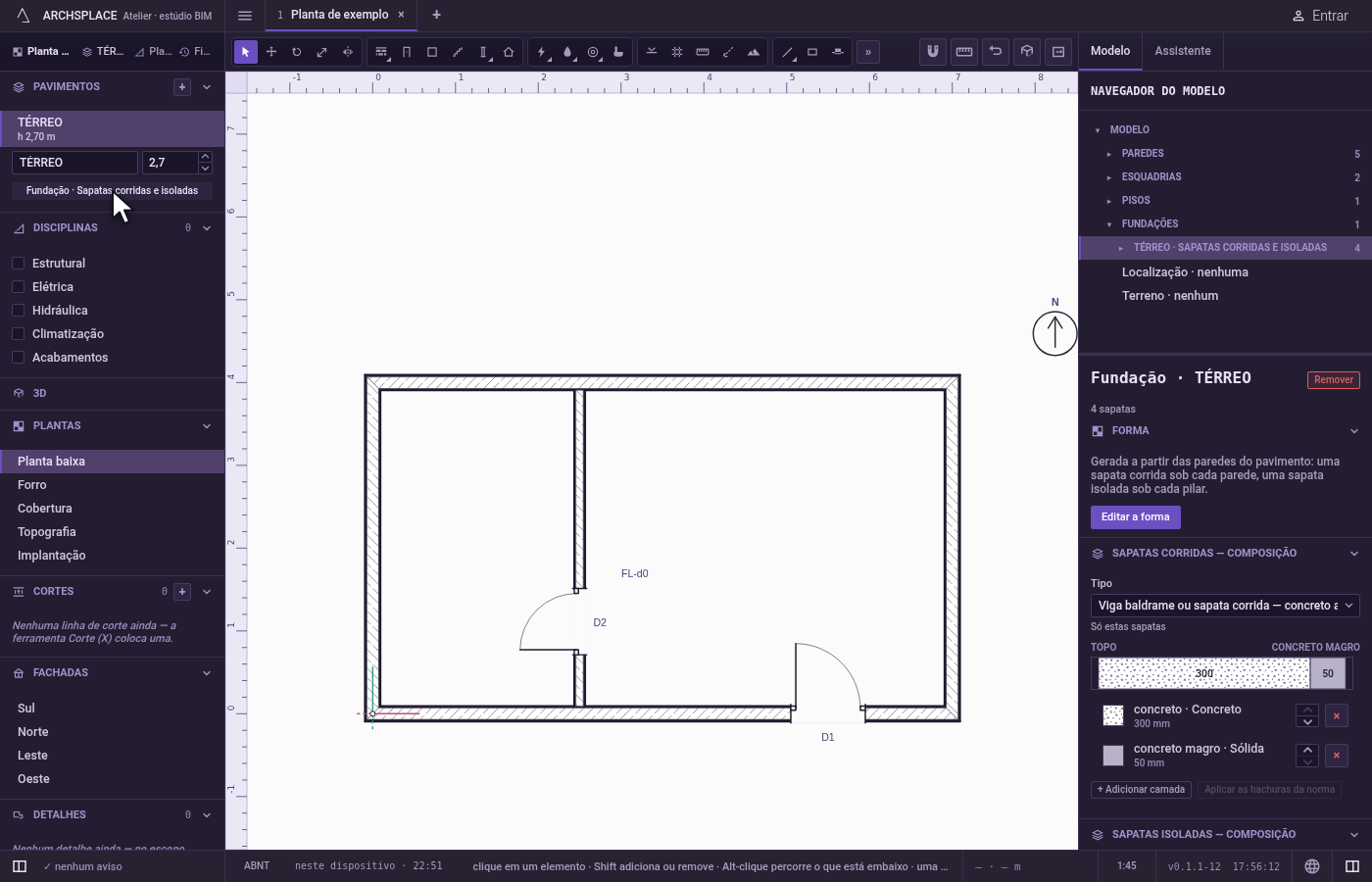

Crie a fundação do pavimento. Na barra lateral, com o pavimento aberto, clique em Fundação · Sapatas corridas e isoladas, o botão da fundação do pavimento (um pavimento sem fundação oferece ali Adicionar fundação a este pavimento, e esse botão cria uma da mesma forma). A fundação fica selecionada; o painel dela mostra Fundação com o nome do pavimento, e a forma dela é gerada a partir das paredes do pavimento.

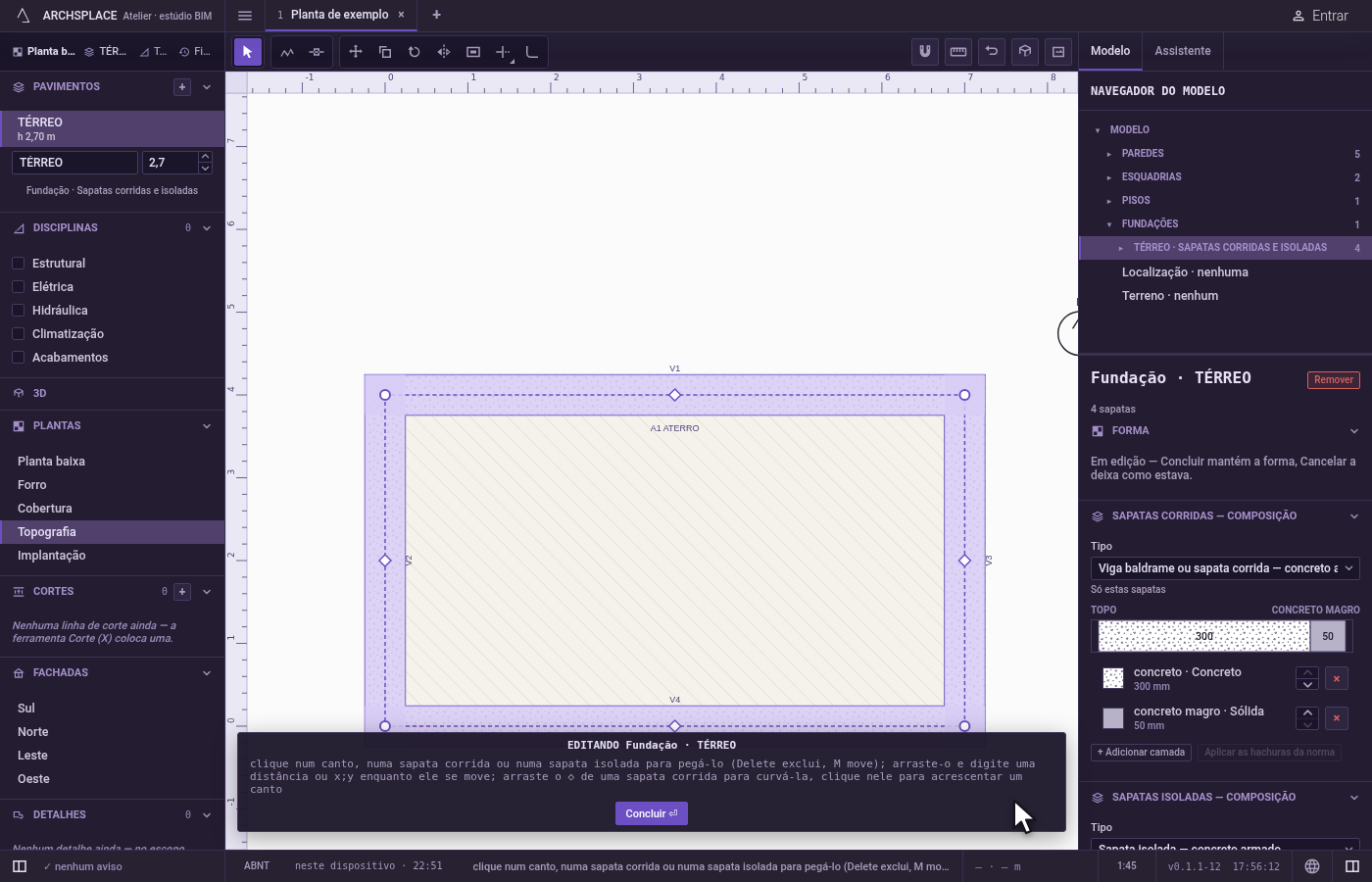

Abra o editor. Clique em Editar a forma no painel. Você também pode dar um duplo clique numa sapata na planta ou na vista 3D, ou apertar Enter com a fundação selecionada. A planta passa para Topografia, e as sapatas aparecem como rascunho.

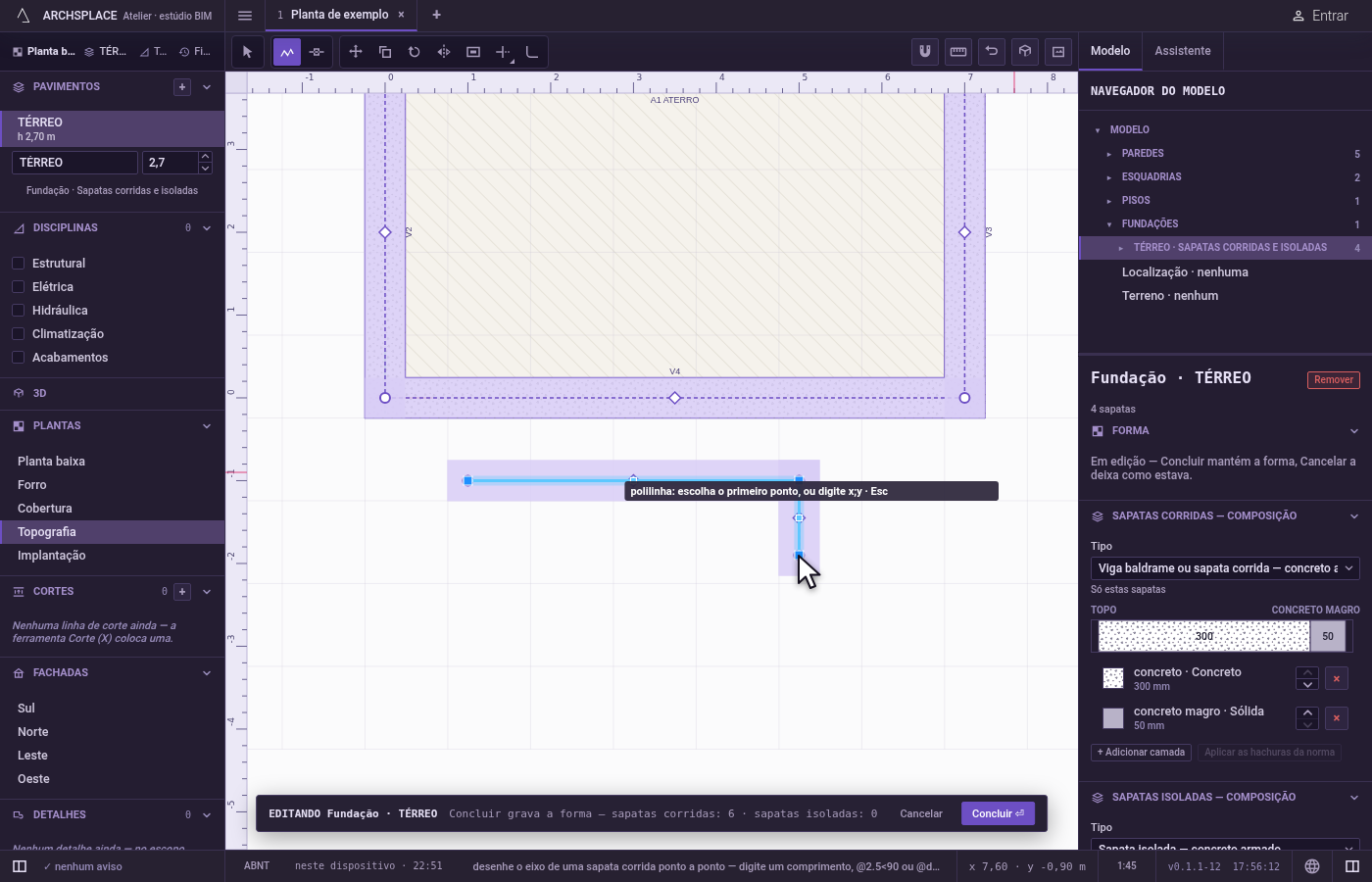

Desenhe uma sapata corrida. Aperte L. Clique no primeiro ponto do eixo, depois digite @ e os comprimentos do trecho para leste e para norte nas unidades do projeto, como @4;0 para um trecho para leste, e aperte Enter, e depois clique num terceiro ponto. Aperte Enter para terminar o eixo. A sapata nova recebe a largura e a profundidade do pavimento.

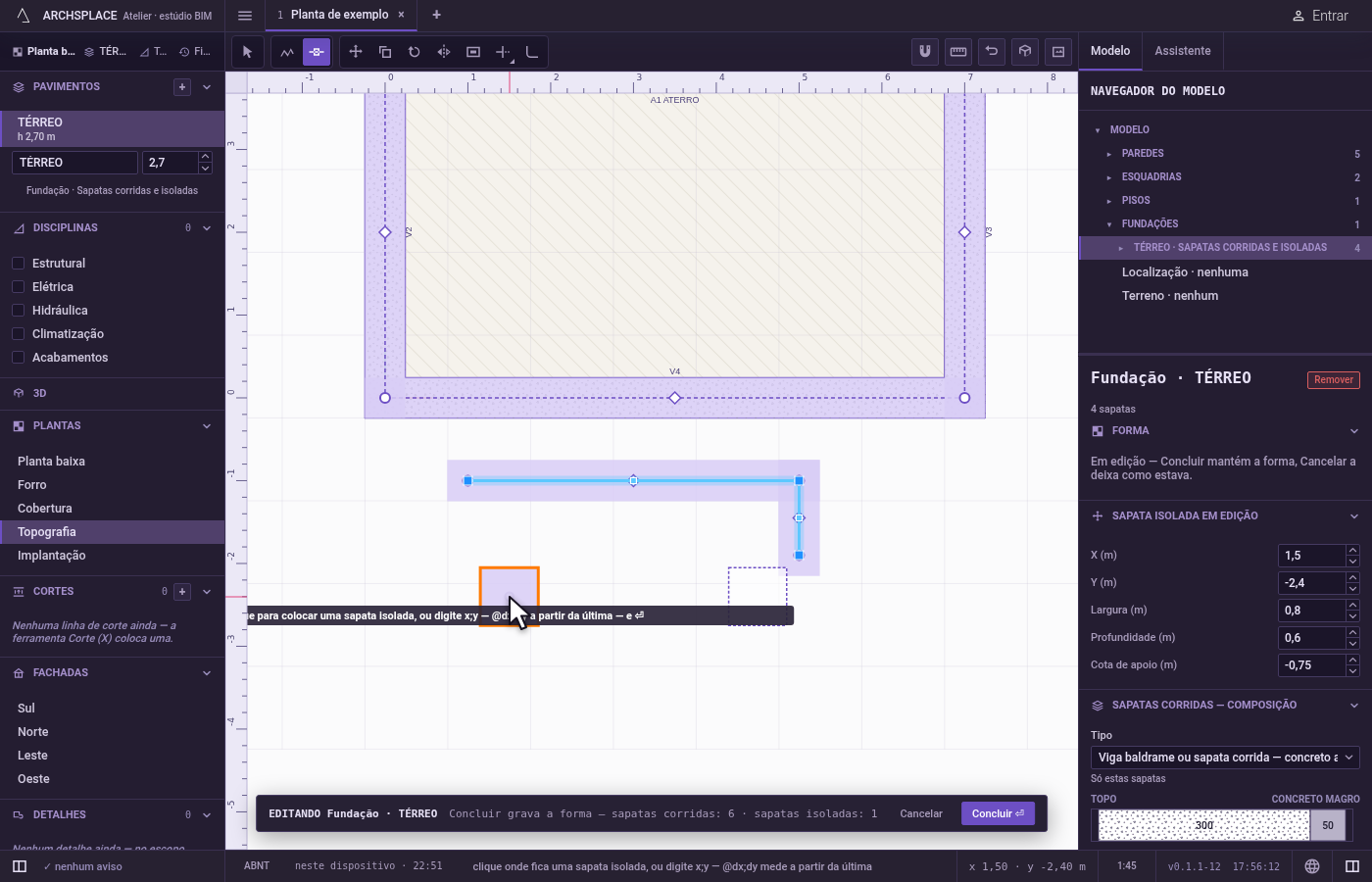

Coloque sapatas isoladas. Aperte P e clique onde uma sapata isolada fica, ou digite x;y e aperte Enter. Digite @ e o deslocamento a partir da última, como @3;0 para uma a leste dela, e aperte Enter para soltar a próxima.

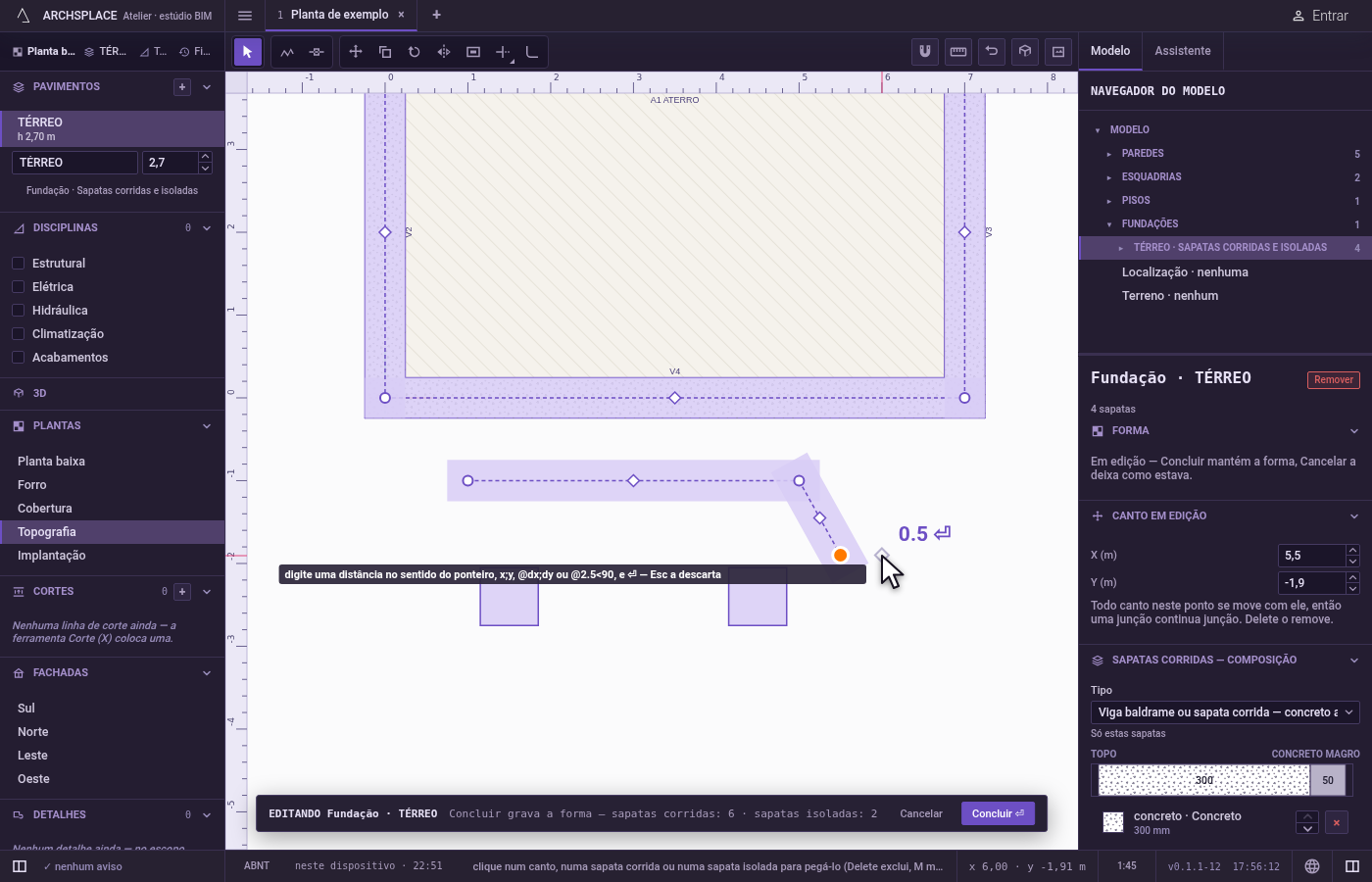

Ajuste com Selecionar. Aperte V. Arraste um canto para movê-lo, ou uma sapata para deslizá-la inteira; durante o arraste, digite um comprimento nas unidades do projeto e aperte Enter para movê-la exatamente essa distância no sentido em que você puxa. Arraste um losango para curvar o trecho dele; enquanto ele se move, digite um raio e aperte Enter para um arco exato, ou 0 para endireitá-lo de novo.

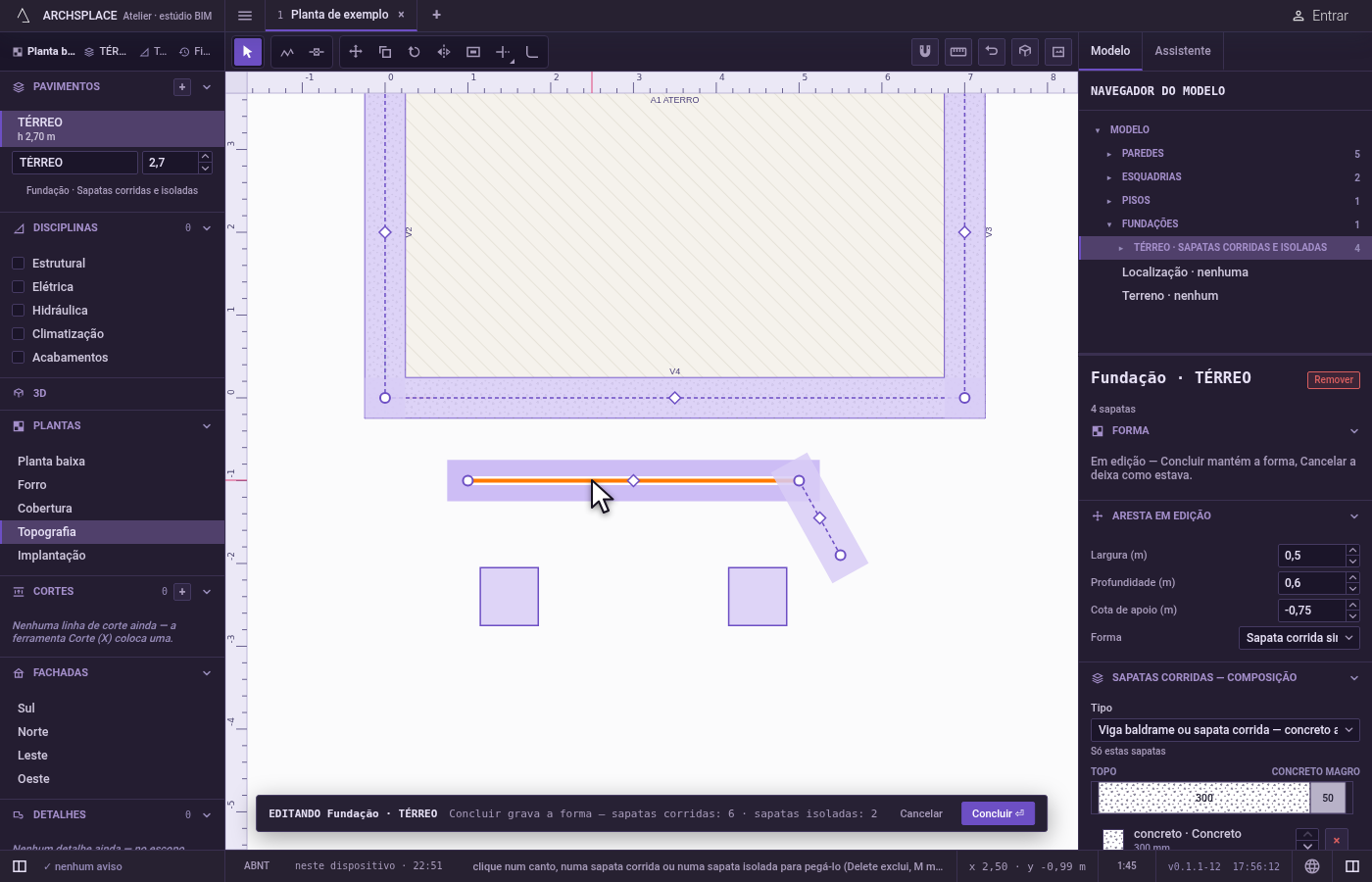

Defina os valores de uma sapata. Clique numa sapata para pegá-la. O painel a mostra em Aresta em edição ou Sapata isolada em edição: a largura, a profundidade, a cota de apoio e, numa sapata corrida, a Forma, Sapata corrida simples ou Escalonada com o terreno, esta com a Altura do degrau e o Recobrimento de terra. Um canto em edição mostra o X e o Y dele. Delete tira o que você tem na mão, um canto com todas as sapatas que se encontram nele.

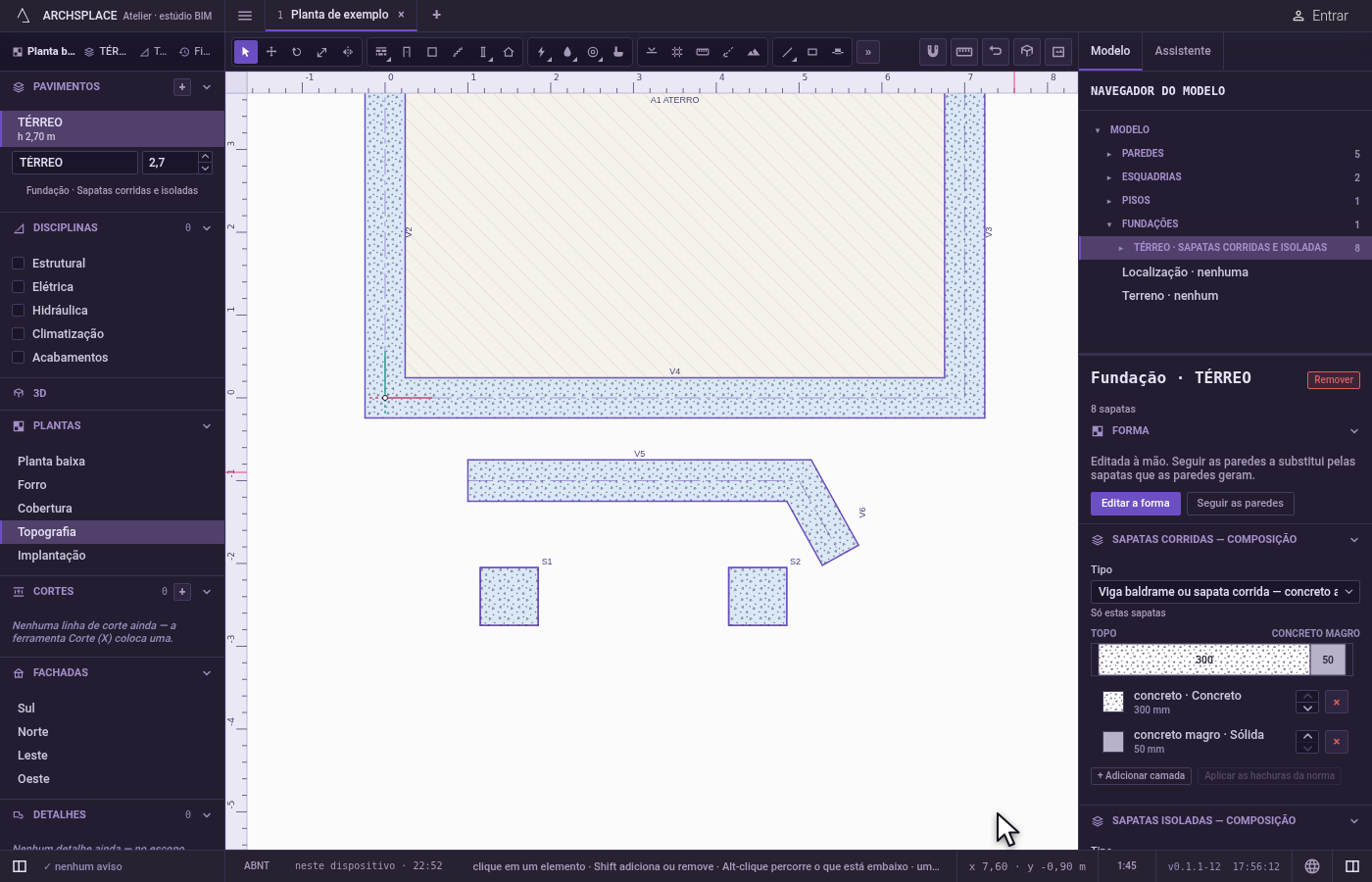

Grave com Concluir. Clique em Concluir ⏎, ou aperte Enter com Selecionar na mão. O modelo confere a forma e a grava num único passo; o Atelier diz que a forma da fundação foi gravada, e o editor fecha.

O que é recusado

Radier ou estacas. O editor trabalha com sapatas corridas e isoladas. Num pavimento fundado em radier ou em estacas, o Atelier avisa, e o editor não abre.
Delete sem nada na mão. Sem nada na mão, Delete não remove nada, e o Atelier diz que nada está selecionado no editor. Ele nunca exclui a fundação inteira.
Um eixo de um só canto, ou um trecho sem comprimento. Concluir os recusa, indica o eixo, e o rascunho fica.
Nada. Um rascunho sem nenhuma sapata é recusado: Remover, no painel, tira a fundação.
Uma curva fechada demais. Um raio menor que metade da largura da sapata não consegue curvá-la, e o Atelier avisa.
Um valor digitado que não é ponto. O Atelier mostra o que espera, como 2,5, 3;1,5, @0,5;0 ou @2<90. Um passo @dx;dy para uma sapata isolada antes de qualquer outra ter sido colocada é recusado: digite x;y.
Enter como Concluir com outra ferramenta na mão. Com qualquer ferramenta que não seja Selecionar, Enter encerra essa ferramenta, então um gesto pela metade nunca grava a fundação.
Perder o rascunho por uma tecla. Esc mantém o rascunho e avisa: Concluir o grava, Cancelar o descarta e sai.
Uma forma que o modelo recusa. Quando a geração da forma falha, o Atelier diz o motivo, a fundação fica como estava, e o rascunho continua no editor.

O que vai para o contrato

Concluir grava o registro do pavimento em foundations, o que tem o level dele e kind: "FOOTINGS". Os runs dele são os eixos, cada um uma lista de points em metros da planta, closed: true quando se fecha, e as edges são os valores de cada trecho, começando pelo trecho do primeiro ponto; null segue os valores do pavimento. Os pads são as sapatas isoladas, cada uma com o ponto at e os valores próprios, quando os tem:

O registro de um trecho pode ter width, depth, bottom (a cota de apoio, a altura que a face de baixo alcança) e kind: "STEPPED" com step e cover. Um ponto que começa um trecho curvo leva um terceiro número, a curvatura do arco. As exceções que as paredes e os pilares do pavimento tinham saem com a mesma gravação: agora é a forma que as carrega. A partir daí as paredes deixam de ser lidas; Seguir as paredes, no painel, descarta runs e pads e gera as sapatas de novo.

Veja também

Perguntas frequentes

Posso desenhar uma sapata que não fica sob uma parede?

Pode. Abra o editor de fundação, aperte L, clique nos pontos do eixo da sapata e aperte Enter. Depois que Concluir grava a forma, as sapatas deixam de seguir as paredes: elas passam a ser as que você desenhou.

Como faço uma sapata mais larga que as outras?

No editor, clique nessa sapata para pegá-la. O painel mostra a largura, a profundidade e a cota de apoio próprias dela; digite a largura ali. Voltar aos valores do pavimento devolve os valores do próprio pavimento.

Como volto às sapatas geradas a partir das paredes?

Selecione a fundação e clique em Seguir as paredes no painel dela. A forma que você desenhou é descartada e as sapatas são geradas de novo a partir das paredes e dos pilares, num único passo que você pode desfazer.
