Painel do corte
O painel do corte é o que a coluna da direita mostra quando a linha de corte de um corte está selecionada na planta: o rótulo, o eixo que ele corta, o sentido da vista e a posição exata, com o caminho para a vista dele. Na própria vista do corte, a faixa no pé define até que profundidade ele vê, quanto ele é recortado na largura e na altura, e se desenha linhas ocultas e sombras.
O que é
Um corte é uma linha de corte desenhada na planta com a ferramenta Corte, atravessando o eixo X ou o eixo Y, e a vista que ela abre. Um clique na linha de corte a seleciona, e a coluna da direita mostra o painel dela. O cabeçalho mostra CORTE e o rótulo, o eixo que ele corta, linha de corte · eixo Y, e Excluir. Em Modificar:
- Rótulo: a letra ou o nome pelo qual o corte é chamado, na marcação da planta e na vista dele.
- Sentido da vista: o lado para onde ele olha. Um corte que atravessa o eixo Y olha para Norte, com o observador ao sul, ou para Sul; um que atravessa o eixo X olha para Leste ou Oeste.
- Posição: onde a linha de corte fica ao longo do eixo, como Posição y.
- Cortar a vista 3D: corta a vista 3D pelo plano do corte.
- Abrir a vista do corte: abre o desenho do corte.
Uma linha no pé lembra que as setas do teclado movem a linha de corte ao longo do eixo na planta, Shift em passos de 25 cm, com Ctrl (⌘ no Mac) em passos mais finos.
Na vista do corte, a faixa VISTA no pé do desenho define o que o corte mostra: a Profundidade, até onde atrás da linha de corte ele vê; o trecho ao longo da linha de corte, de um valor até outro; as alturas, z de um valor até outro; Ajustar, que recorta pelo que a vista mostra para que você possa apertar o recorte; Limpar, que mostra o edifício inteiro de novo; Linhas ocultas, que desenha tracejadas as lajes e as paredes de trás; Sombras, as sombras dos beirais e dos vãos das esquadrias; e Cota, que coloca uma cota de nível onde você clica. Um campo vazio quer dizer sem limite.
Quando usar
- Para desenhar os cortes de uma casa passando pela escada ou pelo telhado.
- Para mover uma linha de corte até uma posição exata.
- Para limitar um corte aos ambientes que ele corta, sem a casa inteira atrás.
- Para mostrar um corte do modelo na vista 3D.
Passo a passo
Selecione o corte. Na planta, clique na linha do corte A. O painel mostra CORTE A, linha de corte · eixo Y e os campos dele.

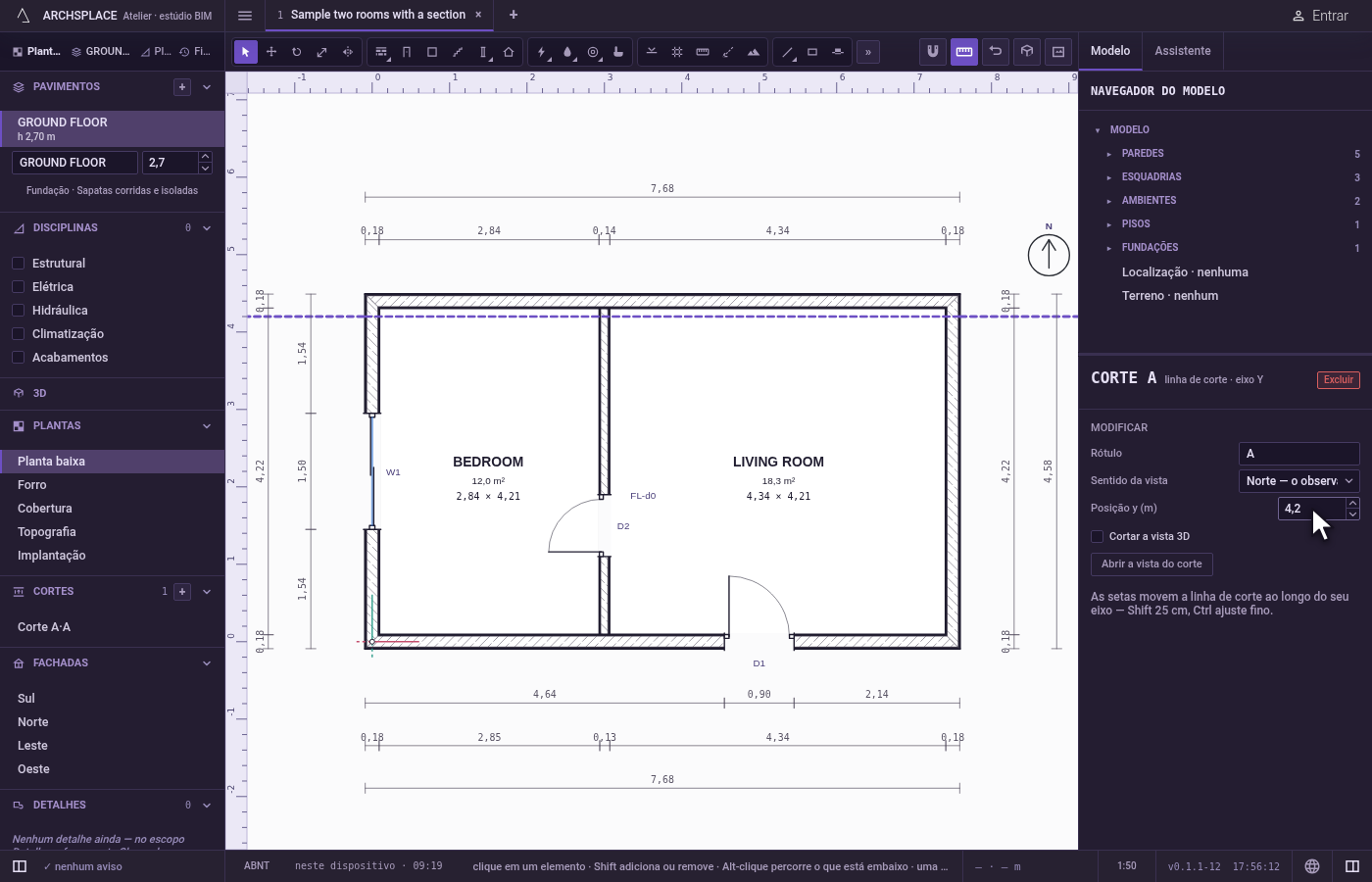

Defina a posição. Em Posição y, digite 4,2 e aperte
Enter. A linha de corte vai para 4,20 m.
Inverta-o. Em Sentido da vista, escolha Sul. A marcação do corte na planta vira.

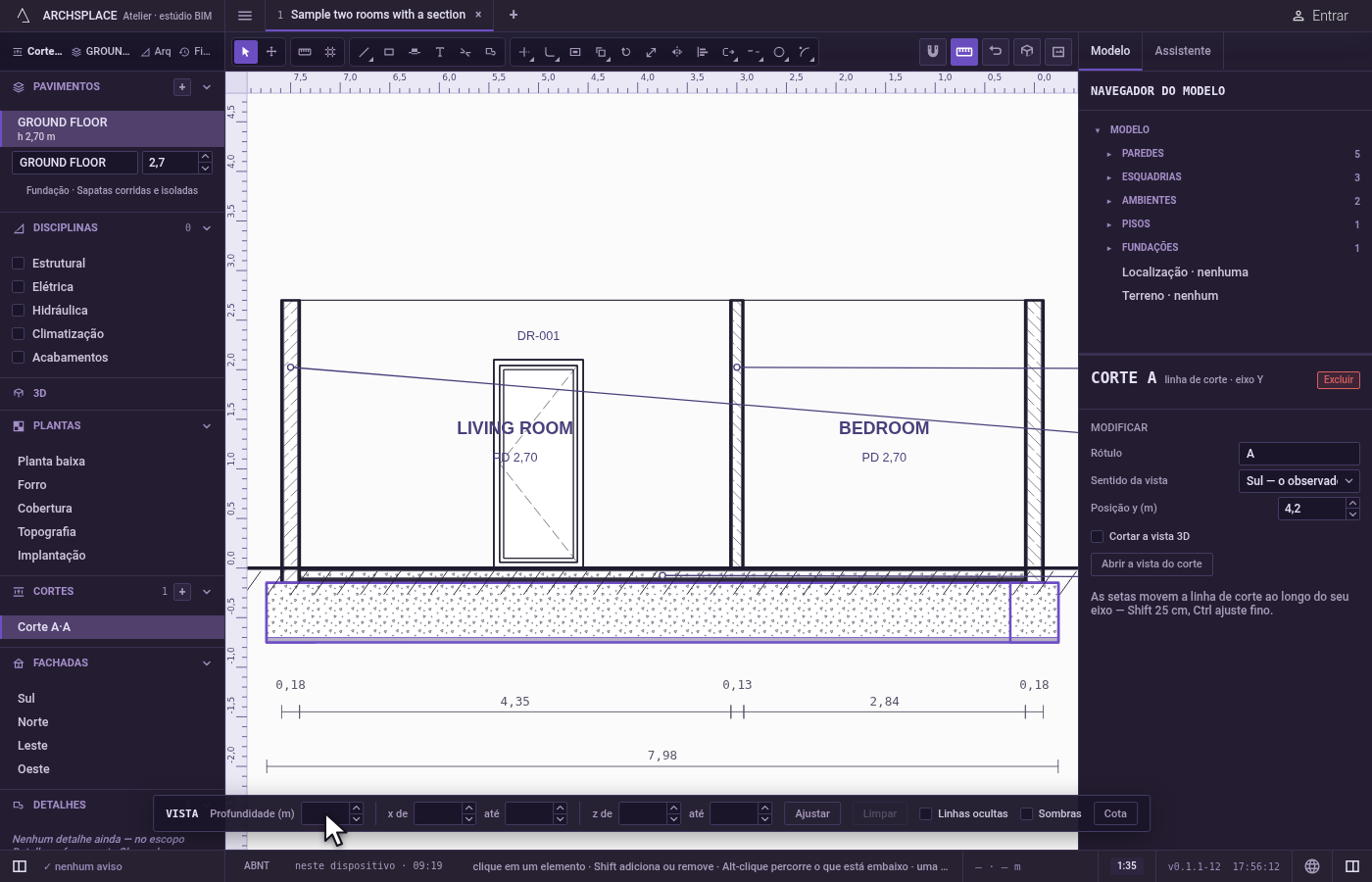

Abra a vista dele. Clique em Abrir a vista do corte. O desenho do corte se abre, com a faixa VISTA no pé.

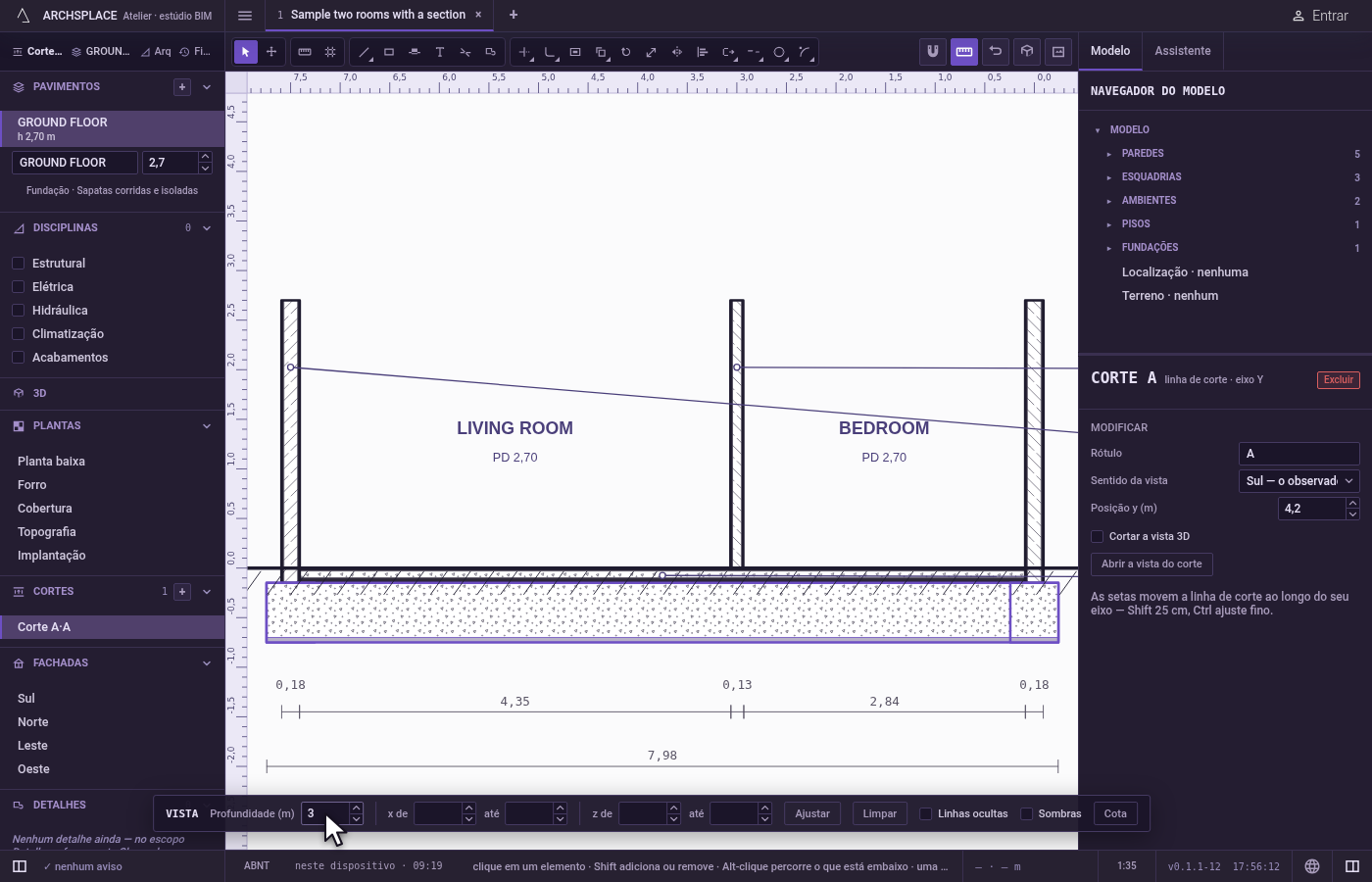

Limite a profundidade. Em Profundidade, digite 3 e aperte
Enter. O corte desenha só o que fica até 3 m atrás da linha de corte.
Mostre as linhas ocultas. Marque Linhas ocultas. As lajes e as paredes de trás aparecem tracejadas.
O que é recusado
- Um trecho ou uma faixa de alturas cujo fim vem antes do início. O valor não é gravado.
- Um valor que não é número nos campos da faixa: não é gravado.
- Um sentido transversal ao eixo do corte. Um corte que atravessa Y só olha para norte ou sul, um que atravessa X só para leste ou oeste.
O que vai para o contrato
Os cortes são as stations do projeto, cada um com o axis, o at (a posição), o label e o look. A faixa grava no mesmo registro: depth, span e heights, com hidden, shadows e os spots colocados com Cota. Limpar tira depth, span e heights. Cada mudança é um passo que um único Ctrl+Z desfaz. Cortar a vista 3D não grava nada: pertence à sessão.
Perguntas frequentes
Como inverto o sentido em que um corte olha?
Selecione a linha de corte dele na planta e escolha o outro lado em Sentido da vista. Um corte que atravessa o eixo Y olha para norte ou sul, um que atravessa o eixo X para leste ou oeste.
Como evito que um corte mostre a casa inteira atrás dele?
Abra a vista do corte e digite uma Profundidade na faixa VISTA, no pé dela: nada mais longe que isso da linha de corte é desenhado. Ajustar recorta pelo que a vista mostra, e Limpar mostra o edifício inteiro de novo.
Como movo uma linha de corte com exatidão?
Selecione-a e digite a posição em Posição, no painel à direita. Na planta, as setas do teclado a movem ao longo do eixo, Shift em passos de 25 cm, com Ctrl (⌘ no Mac) em passos mais finos.
