O ímã

Cada clique que coloca um ponto passa por um único ímã: na planta, nos cortes e nas fachadas, nos detalhes e nos editores. Ele procura em volta do cursor, num raio de 12 pixels da tela, seja qual for o zoom, e decide o que é o ponto numa ordem fixa:

1. um ponto vence uma linha, e vence o ponto mais próximo: a ponta de uma parede, um canto das faces dela ou o ponto médio, o batente ou o centro de uma esquadria, o ponto de curva de uma escada ou o meio de um lance, o vértice de uma cobertura, o centro de um aparelho sanitário, uma leitura do terreno;
2. depois, os alinhamentos do gesto em andamento: a horizontal e a vertical que passam pelo ponto de partida, o prolongamento e o esquadro do último segmento, e os alinhamentos com os últimos pontos em que o cursor parou; dois deles que se encontram fixam o cruzamento;
3. depois, duas linhas ao alcance dão o cruzamento delas, como um eixo e a face de uma parede;
4. depois, a linha mais próxima é acompanhada: a face ou o eixo de uma parede, um eixo estrutural, uma guia;
5. sem nada ao alcance, o ponto é livre, arredondado a um passo que acompanha o zoom.

As paredes de um pavimento decalcado sob a planta também atraem. O que você está movendo nunca atrai a si mesmo.

• Sempre: todas as ferramentas de desenho e todos os movimentos passam por ele.
• Para escolher quais snaps podem atrair, quando uma planta cheia faz o cursor pular.

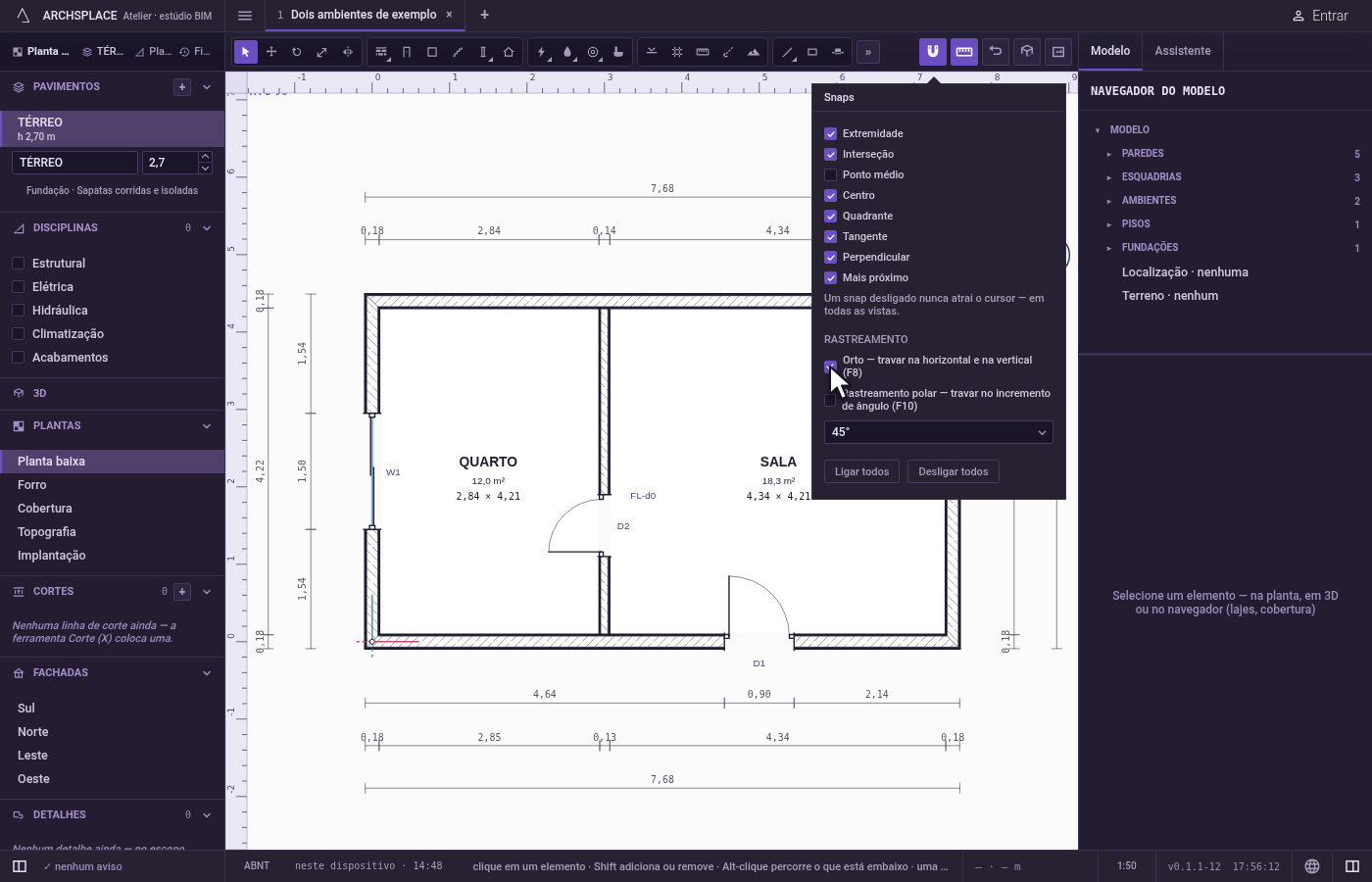

• Para travar a direção com Orto ou com o rastreamento polar enquanto você desenha.

Nada. O ímã só encontra pontos; o que é gravado é o que a ferramenta grava nesses pontos. Os snaps marcados e o rastreamento são configurações suas, guardadas neste computador.
