Círculo por 3 pontos no editor de peça

Círculo por 3 pontos traça a única junta redonda que passa por três pontos que você escolhe dentro da peça de um padrão. O círculo é uma única junta e precisa ficar inteiro dentro da peça.

O que é

Círculo por 3 pontos traça o círculo que passa por três pontos que você escolhe. Você não precisa saber o centro nem o raio dele: eles decorrem dos pontos. Os pontos se prendem aos cantos da peça, aos meios dos lados, ao centro, às bordas e às juntas já traçadas. O círculo é uma única junta, selecionada, movida e apagada inteira.

É o mesmo Círculo por 3 pontos dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para traçar um círculo por três cantos ou pontas que você já tem.
Para traçar o círculo que toca três pontos de um motivo.
Quando você conhece o centro e o raio, Círculo é mais rápido.

Passo a passo

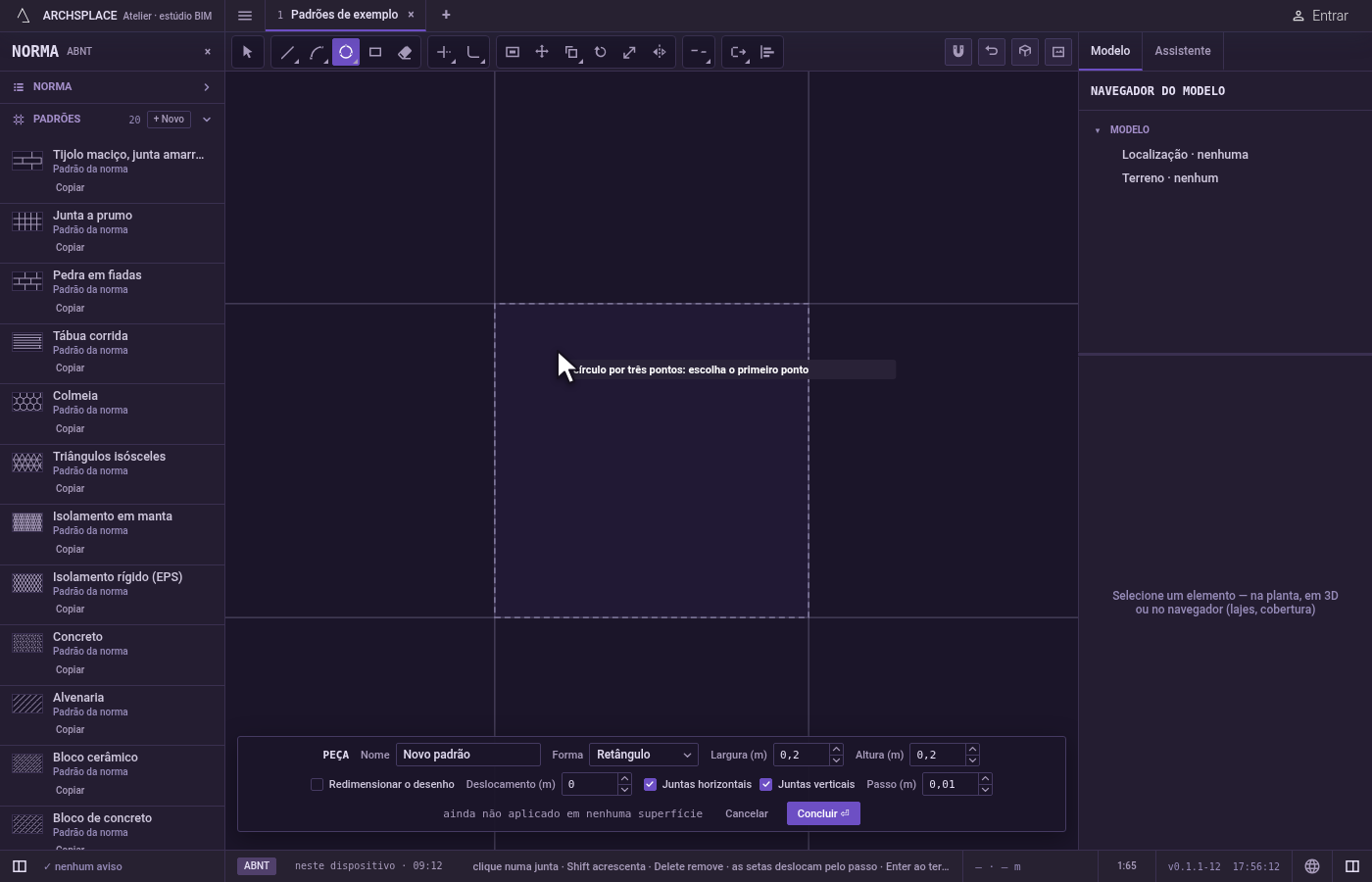

Ative a ferramenta. Digite C, T, H em seguida, ou clique em Círculo por 3 pontos na barra. Ela divide o botão com Círculo, Círculo por 2 pontos e Polígono. O C abre Círculo por um instante, e as letras que vêm em seguida completam esta.

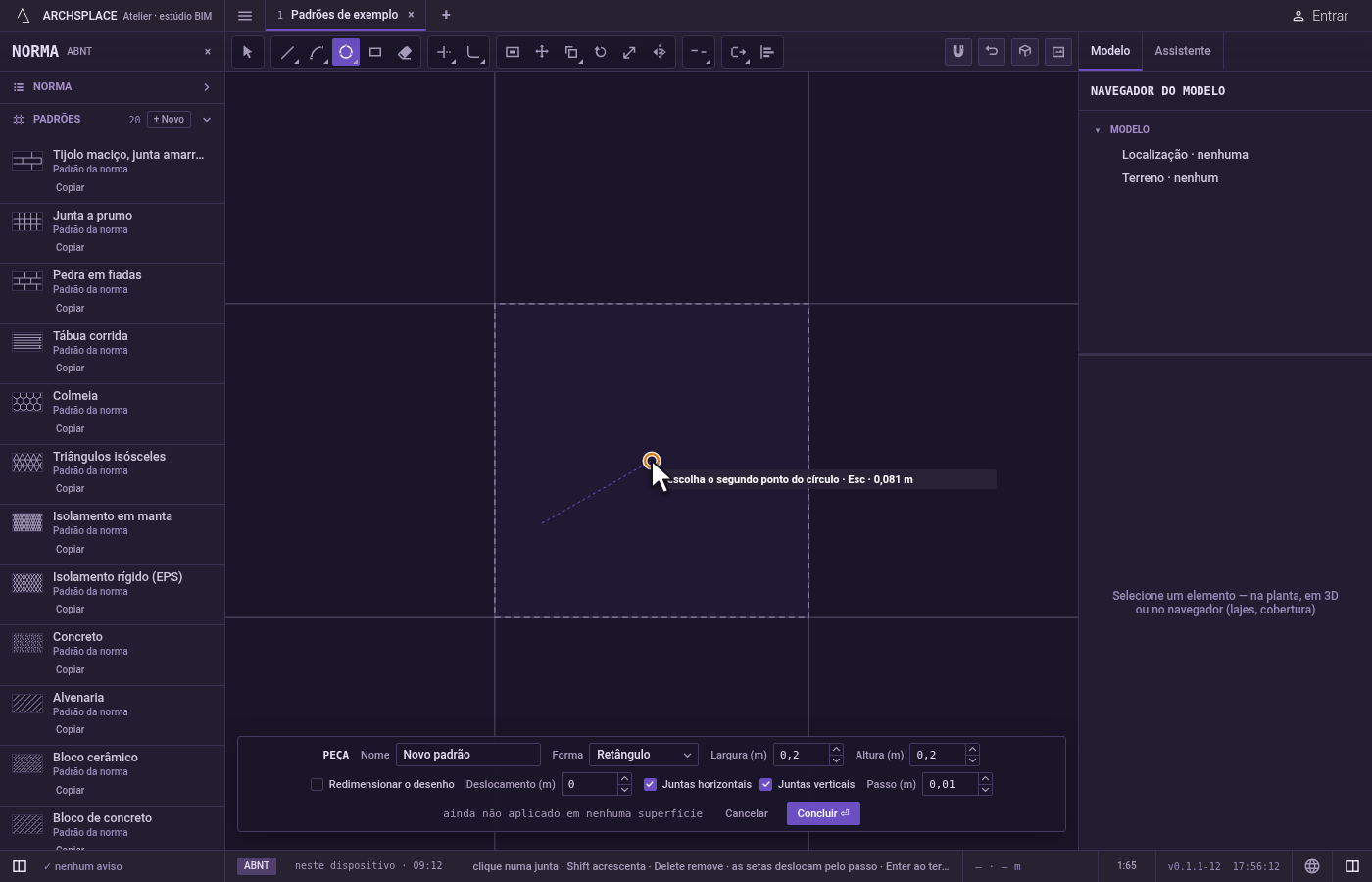

Escolha o primeiro ponto. Clique nele, ou digite x;y e aperte Enter, medido a partir do canto inferior esquerdo da peça.

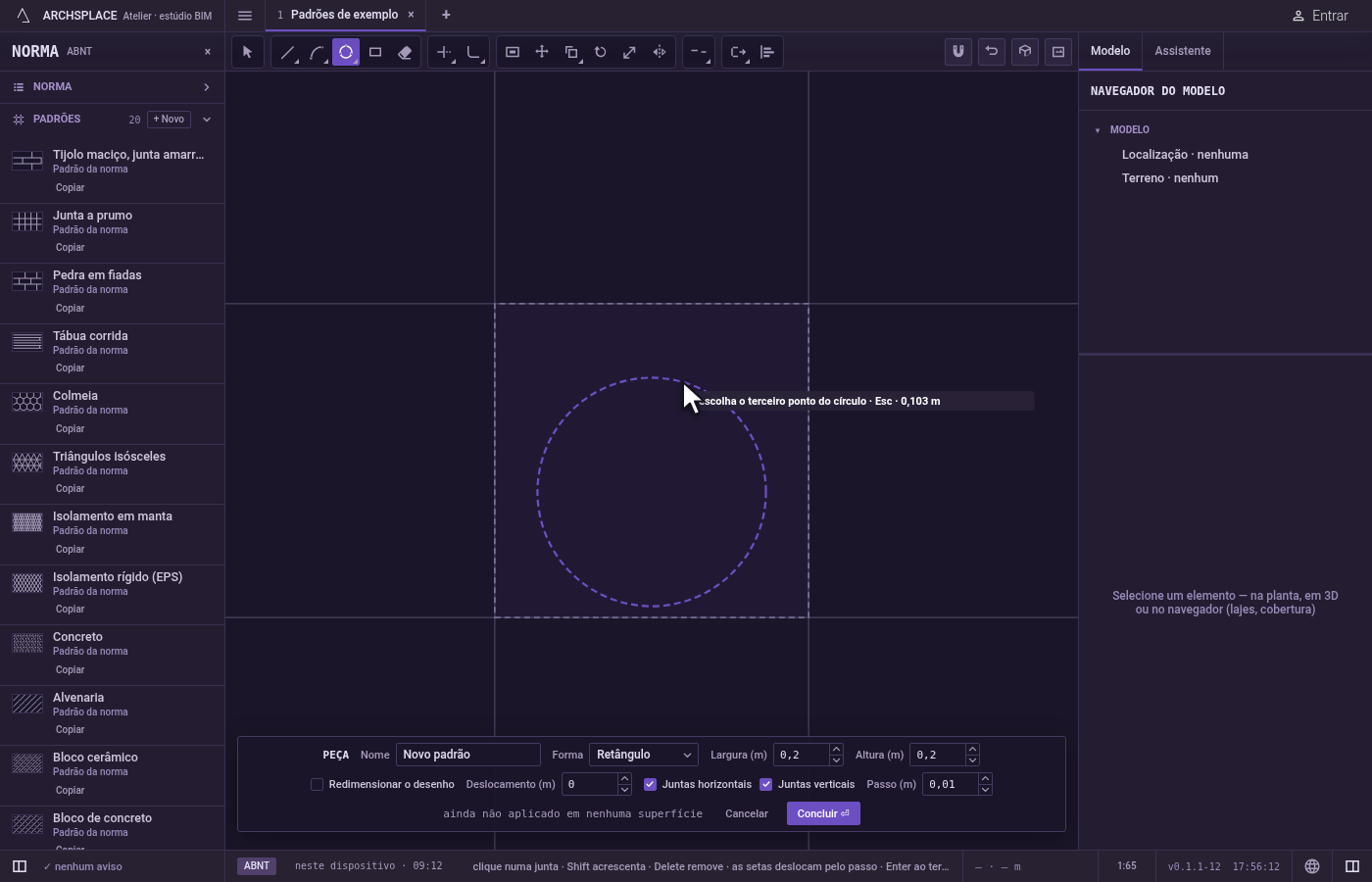

Escolha o segundo ponto. Clique nele, ou digite-o como um ponto.

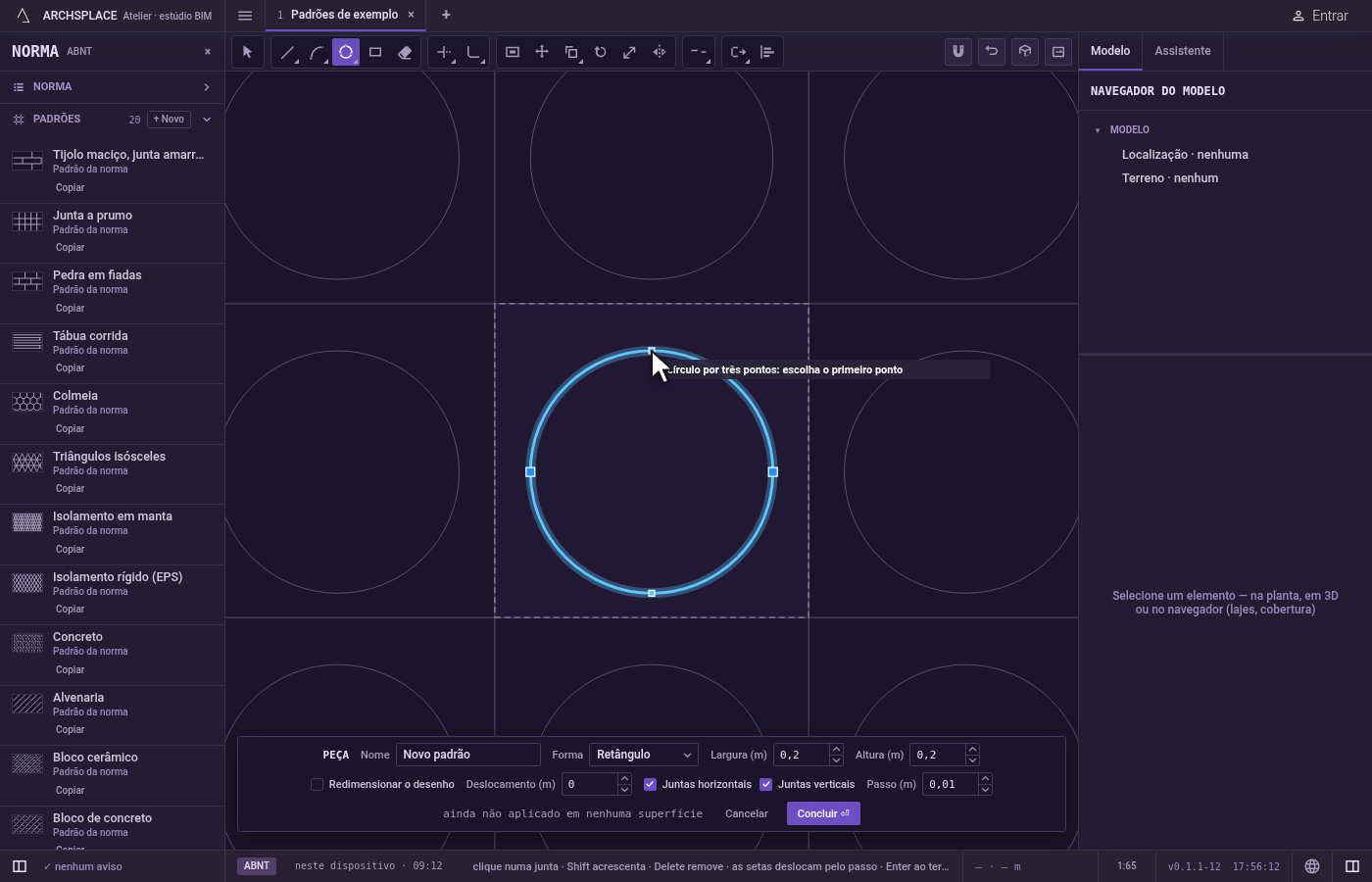

Escolha o terceiro ponto. Uma prévia do círculo que passa pelos três pontos acompanha o cursor. Clique para traçá-lo. Se a prévia aparecer na cor de recusa, o clique seria recusado.

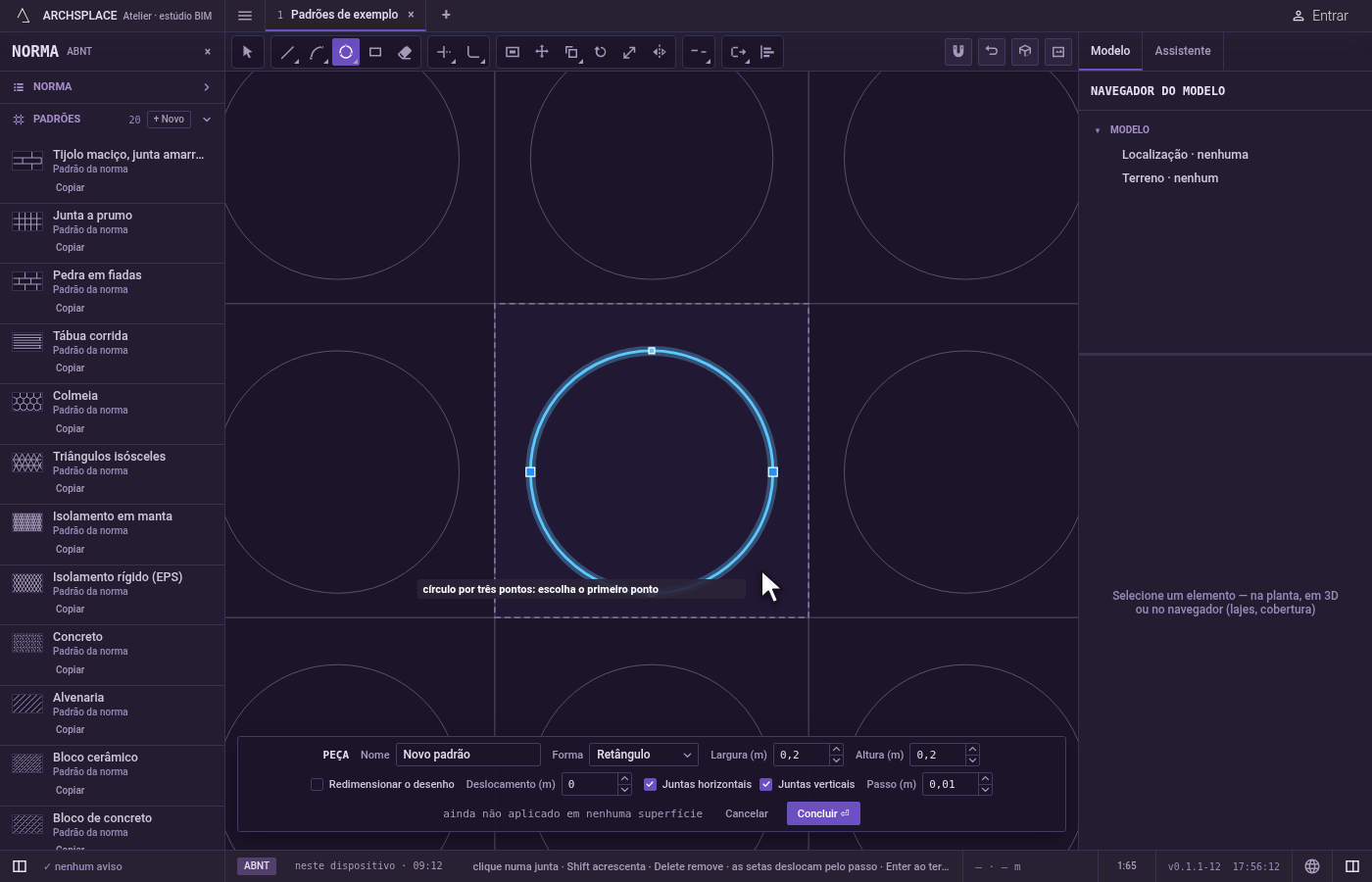

Trace o próximo ou termine. O círculo fica, selecionado, e a ferramenta espera um novo primeiro ponto. Esc descarta os pontos colocados e depois sai da ferramenta para Selecionar. Ctrl+Z desfaz o último círculo. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Três pontos numa mesma reta. Nenhum círculo passa por eles, e a dica diz esse ponto não forma figura. Os dois primeiros pontos ficam, para você escolher outro terceiro.
Um círculo que sai da peça. Se qualquer parte dele ficaria fora da peça, nada é traçado, e o editor diz uma forma deve ficar dentro da peça.
Um círculo pequeno demais. Um círculo com raio menor que um milímetro é recusado com uma junta com menos de 1 mm é recusada.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Um círculo é guardado como uma única junta fechada feita de dois semicírculos. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Por que o meu círculo por três pontos não apareceu?

Três pontos numa mesma reta não têm círculo que passe por eles. O editor diz que esse ponto não forma figura, e você pode escolher outro terceiro ponto.

Quando devo usar um círculo por três pontos?

Quando o círculo precisa passar por pontos que você já tem, como três cantos de uma forma, e você não sabe o centro dele.
