Editor da projeção do telhado

Uma cobertura é um contorno com uma inclinação em cada aresta. O contorno é a linha do beiral, medida na face externa das paredes; o beiral, as águas, as cumeeiras e os espigões são calculados a partir dele. Uma cobertura ou segue as paredes do pavimento dela, e então o contorno é a face externa delas, ou tem um contorno próprio, desenhado com a ferramenta Cobertura ou desvinculado das paredes.

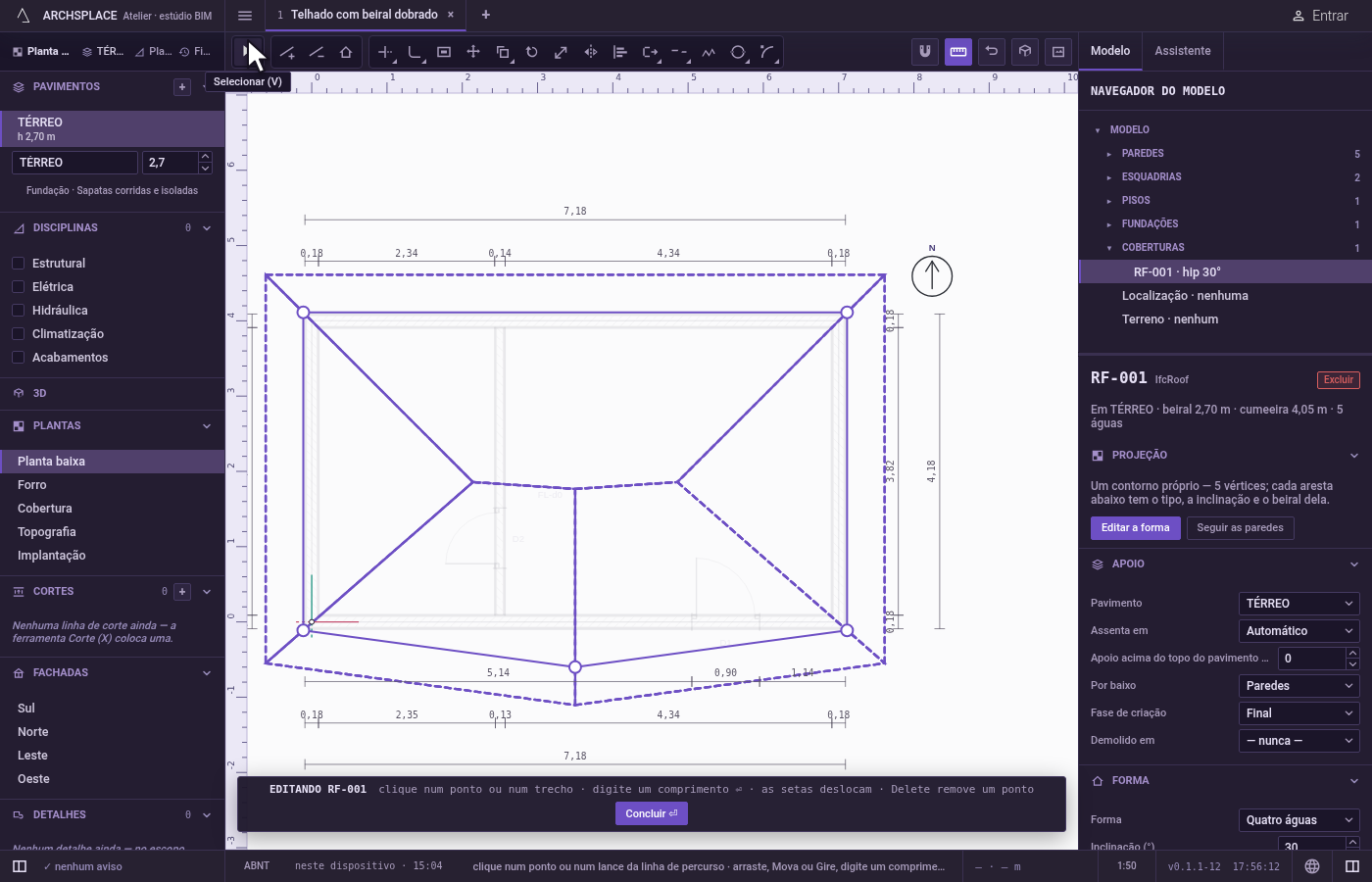

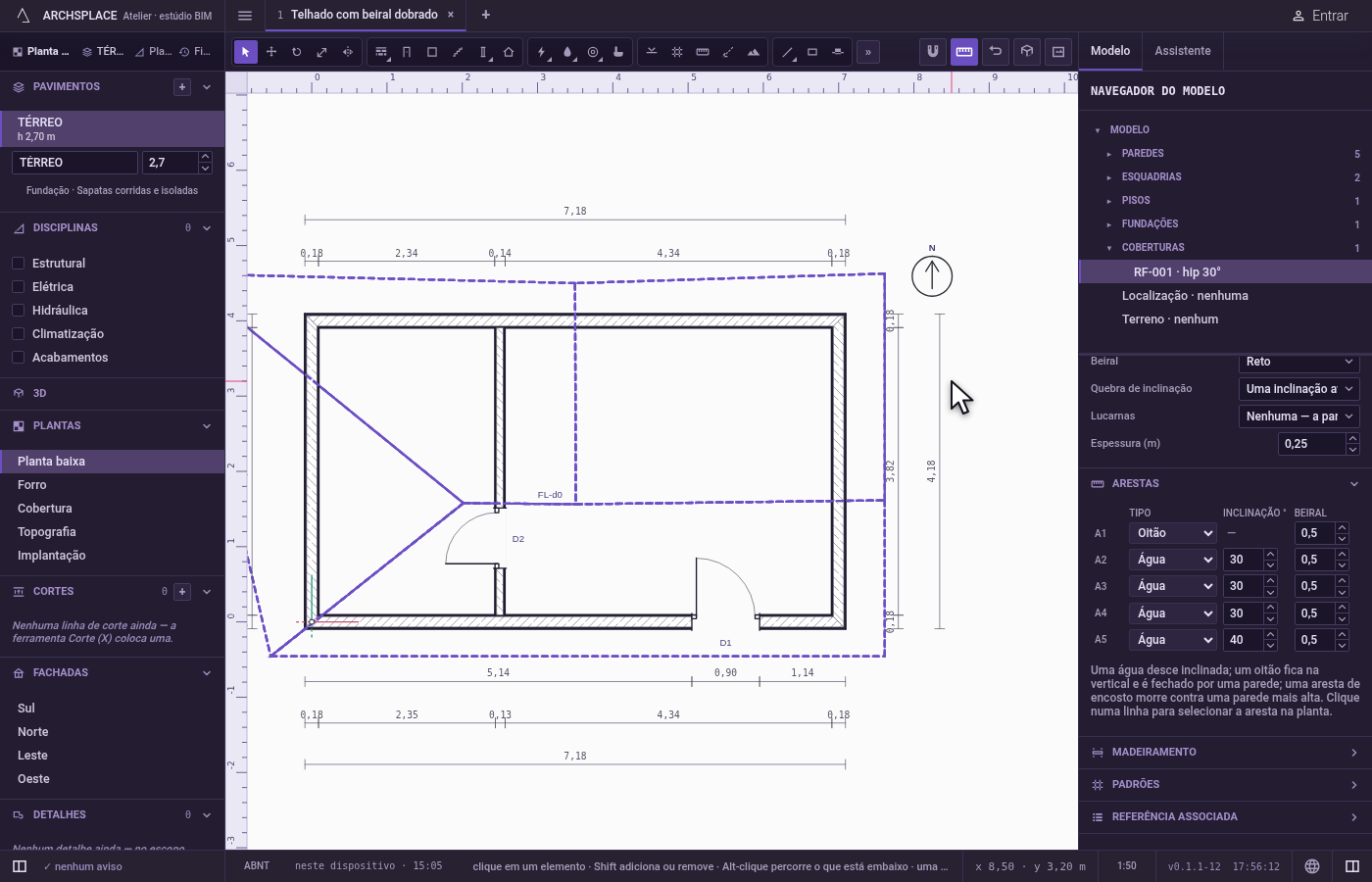

O editor da projeção abre numa cobertura com contorno próprio. Dentro dele, o resto da planta fica em segundo plano, cada vértice é um ponto e cada aresta pode ser pega, e uma faixa no pé da planta mostra EDITANDO com o nome da cobertura, o que está na mão e Concluir ⏎. A barra de ferramentas tem as ferramentas próprias do editor:

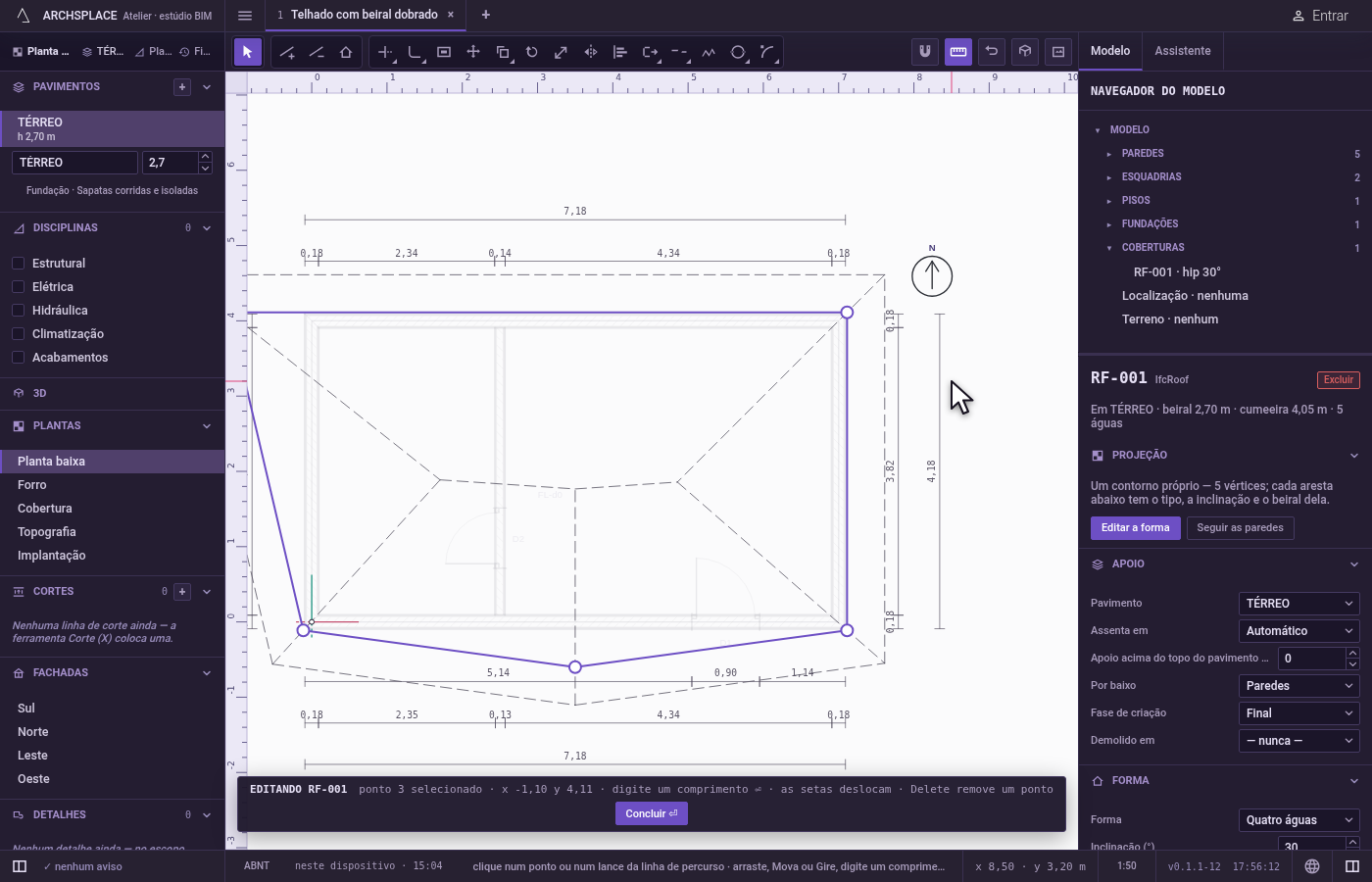

• Selecionar (V) pega um vértice ou uma aresta. Arraste um vértice, ou uma aresta, que leva os dois vértices dela. As setas do teclado deslocam o que você tem na mão, e Delete remove um vértice. Pressionar uma aresta duas vezes rápido acrescenta um vértice ali.

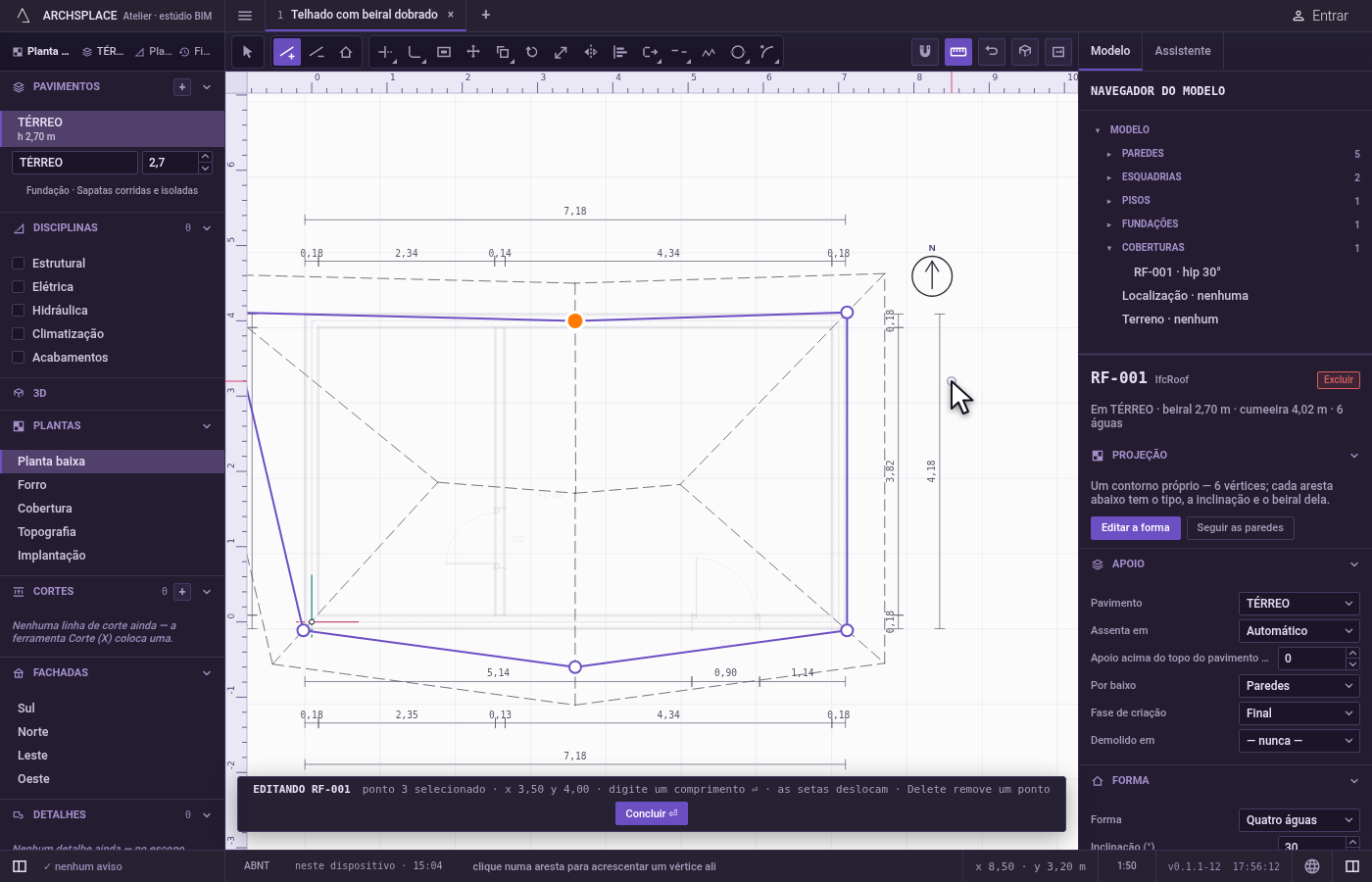

• Acrescentar vértice (A): um clique numa aresta acrescenta um vértice nesse ponto.

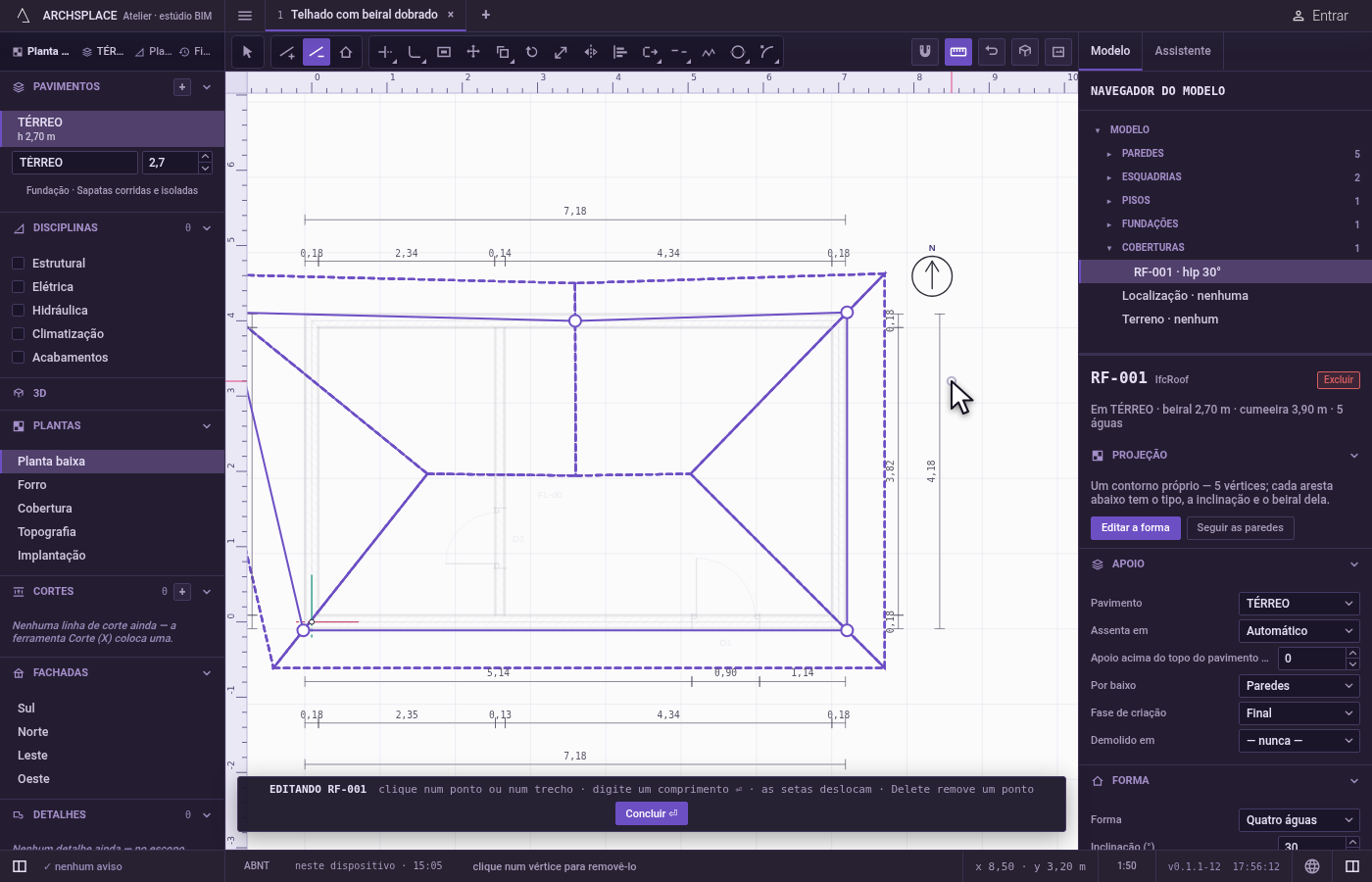

• Remover vértice (X): um clique num vértice o remove.

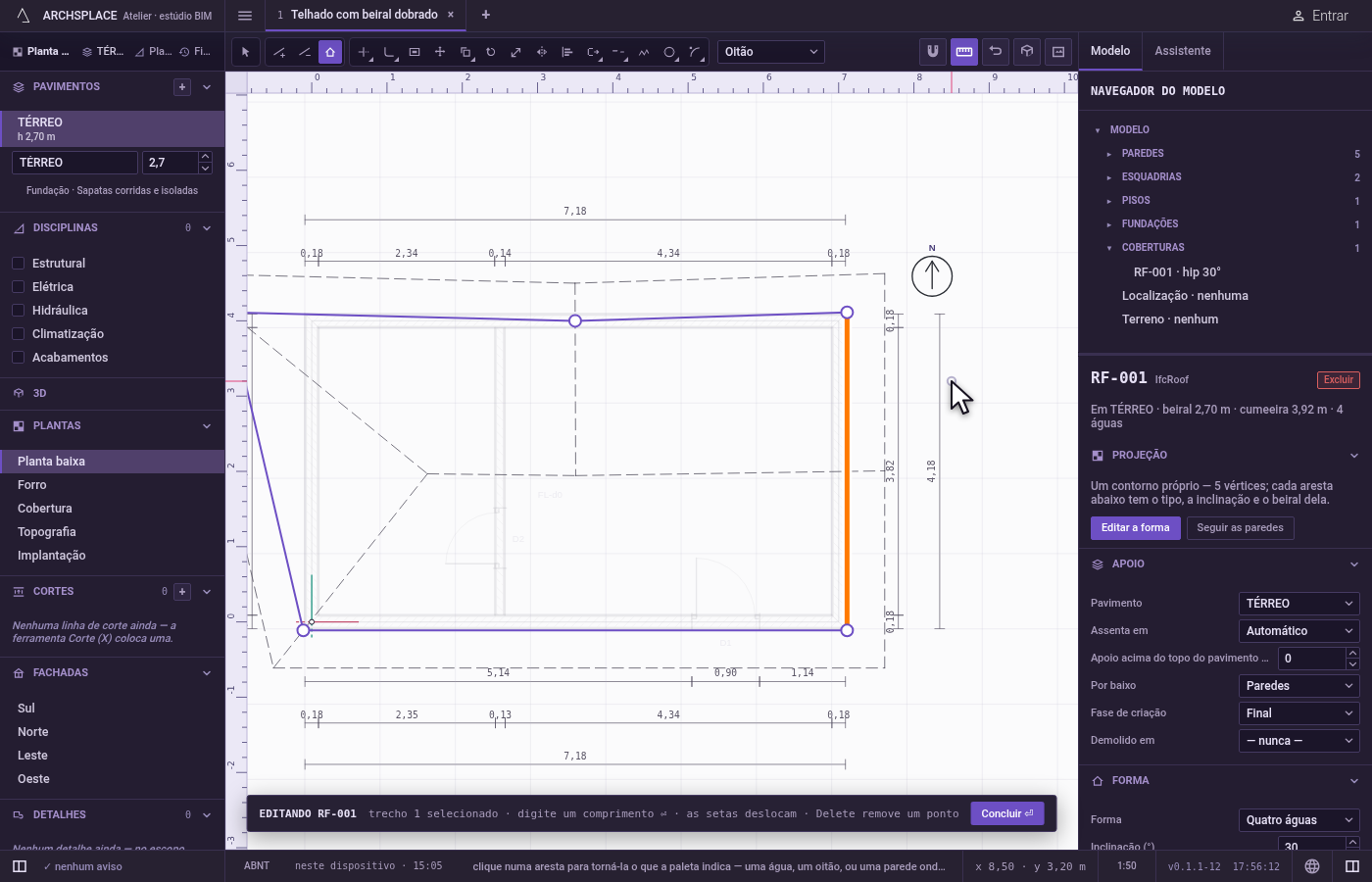

• Tipo de aresta (K): um clique numa aresta a transforma no que a lista ao lado das ferramentas diz: Água, Oitão ou Encosto.

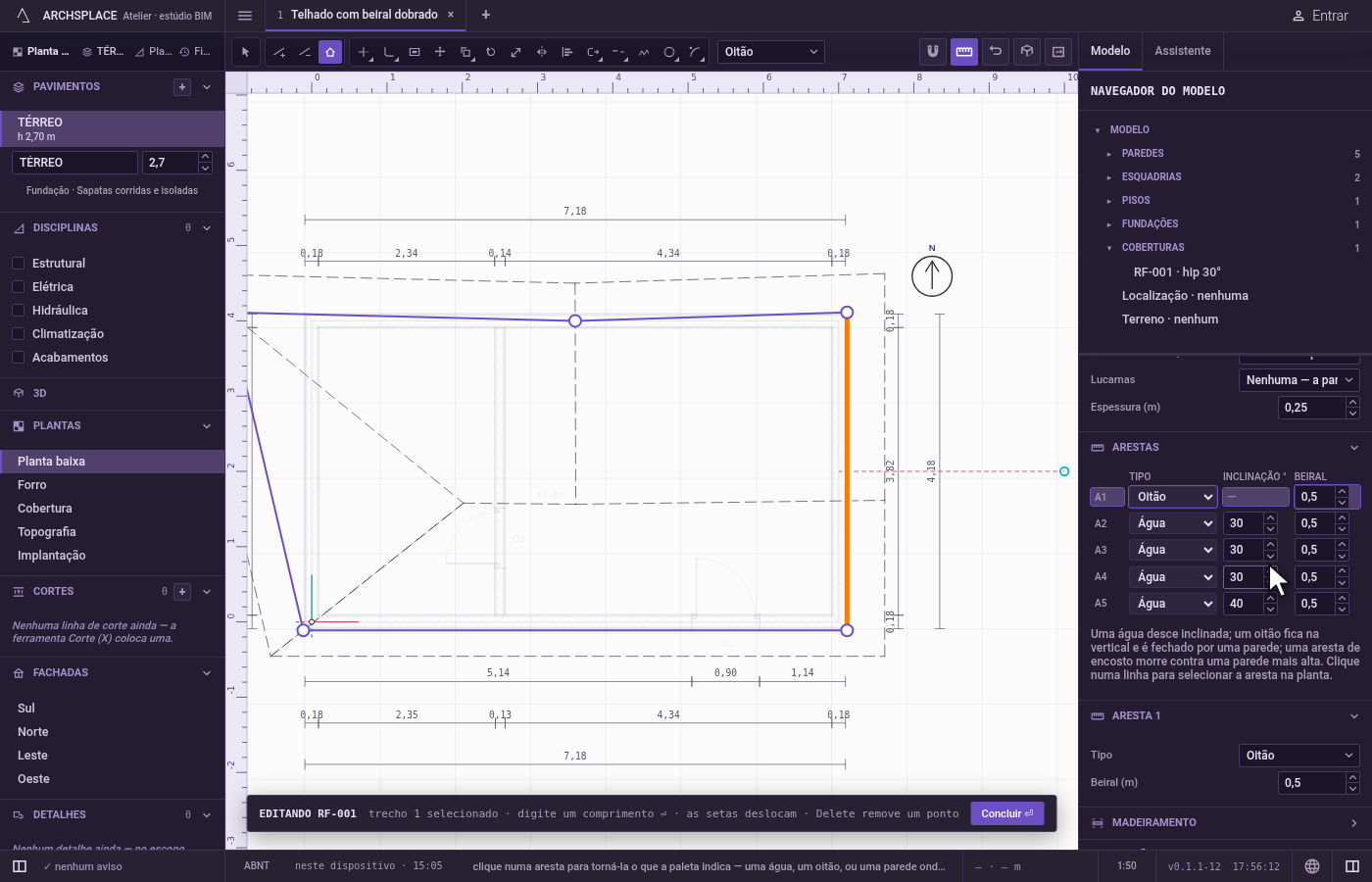

Uma aresta Água sobe inclinada a partir do beiral. Uma aresta Oitão fica em pé e é fechada por uma parede que sobe até o telhado. Uma aresta Encosto morre contra uma parede mais alta, sem beiral. O painel da cobertura lista todas as arestas em Arestas, como A1, A2 e assim por diante, cada uma com Tipo, Inclinação ° e Beiral; um clique numa linha pega essa aresta na planta.

Depois dessas ferramentas, a barra tem as ferramentas de desenho que todos os editores dividem, como Aparar, Estender, Deslocar, Arredondar e Polilinha. Elas não editam a cobertura diretamente: a primeira delas cria um rascunho do contorno, que só Concluir entrega à cobertura, depois de conferi-lo.

• Para fazer um oitão numa ponta de um telhado de quatro águas.
• Para ajustar uma cobertura a uma casa em L, ou recortá-la onde uma parede sobe acima dela.
• Para levar um beiral para fora ou para dentro, vértice por vértice.
• Para encostar a cobertura de uma varanda na fachada em que ela se apoia.

Uma cobertura é um registro de roofs do contrato. O editor grava a footprint dela, os vértices em metros da planta arredondados ao milímetro, e as edges, um registro por aresta, começando pela aresta do vértice 1 ao vértice 2:

Tipo de aresta grava kind nessa aresta: HIP para Água, GABLE ou ABUT. Um registro vazio segue a forma, a inclinação e o beiral da própria cobertura. Um vértice arrastado ou deslocado muda o ponto dele em footprint. Um vértice acrescentado numa aresta é inserido depois do primeiro vértice dessa aresta, e as duas metades mantêm o registro da aresta; um vértice removido tira o ponto dele. Concluir num rascunho substitui footprint e edges juntos, com cada aresta mantendo o registro da aresta de onde veio. Cada mudança é um passo que um único Ctrl+Z desfaz.
