Cota em cortes e fachadas

Cota, num corte ou numa fachada, mede a distância entre dois pontos da vista: você clica nos dois pontos e depois onde a linha de cota fica. O valor é sempre medido no desenho, nunca digitado, e a cota pertence só a essa vista.

O que é

Cota mede entre dois pontos de um corte ou de uma fachada, como a Cota da planta: três cliques, o primeiro ponto, o segundo ponto e o lugar da linha de cota. A linha corre paralela aos dois pontos, então uma cota entre dois pontos um acima do outro mede uma altura, e uma entre dois pontos em alturas e lugares diferentes mede a distância real entre eles.

Enquanto você escolhe os dois pontos, toda linha que o desenho mostra atrai o cursor: cada canto, o meio de cada linha e a própria linha, com o mesmo alcance da planta, além das guias que você puxou das réguas. As hachuras, as cotas, as anotações e o quadro do recorte nunca o atraem. Um clique numa parede ou numa janela é um ponto para a ferramenta, nunca uma seleção.

A cota pertence só a essa vista. Ela é desenhada com as cadeias da própria vista, vai para uma prancha com a vista (uma janela de vista colocada antes dela a recebe quando você a sincroniza) e se oculta com elas quando as cotas são desligadas.

Quando usar

Para dar uma altura que as cadeias automáticas não dão, como a de um guarda-corpo ou do topo de uma chaminé.
Para medir entre dois pontos de uma fachada que nenhuma cadeia liga, como duas janelas em pavimentos diferentes.
Para acrescentar a única medida que o construtor vai pedir num corte.

Passo a passo

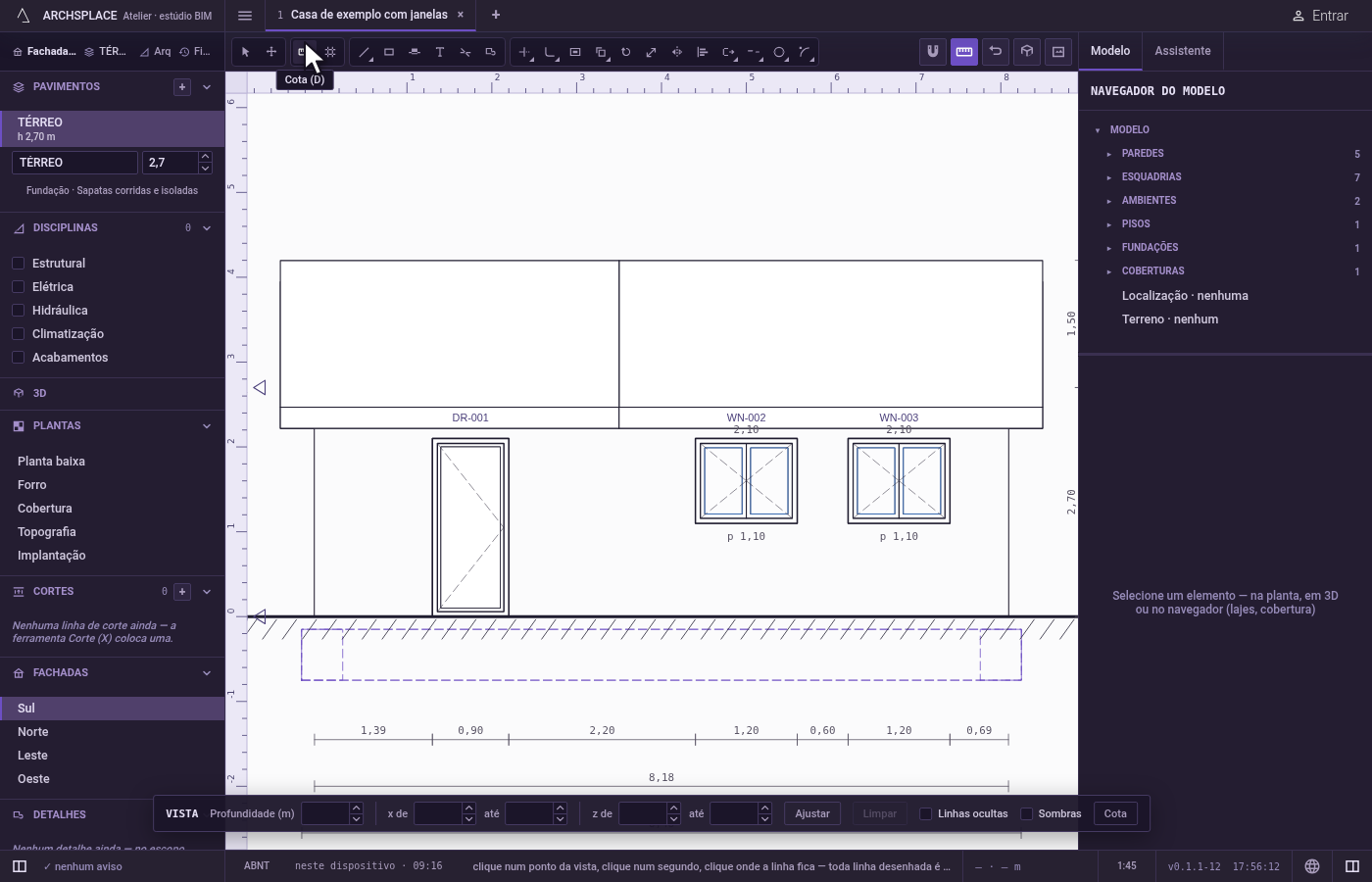

Abra um corte ou uma fachada e aperte D. Ou clique em Cota na barra de ferramentas. A barra de status pede um clique num ponto da vista, num segundo e depois onde a linha fica, e diz que toda linha desenhada atrai o cursor.

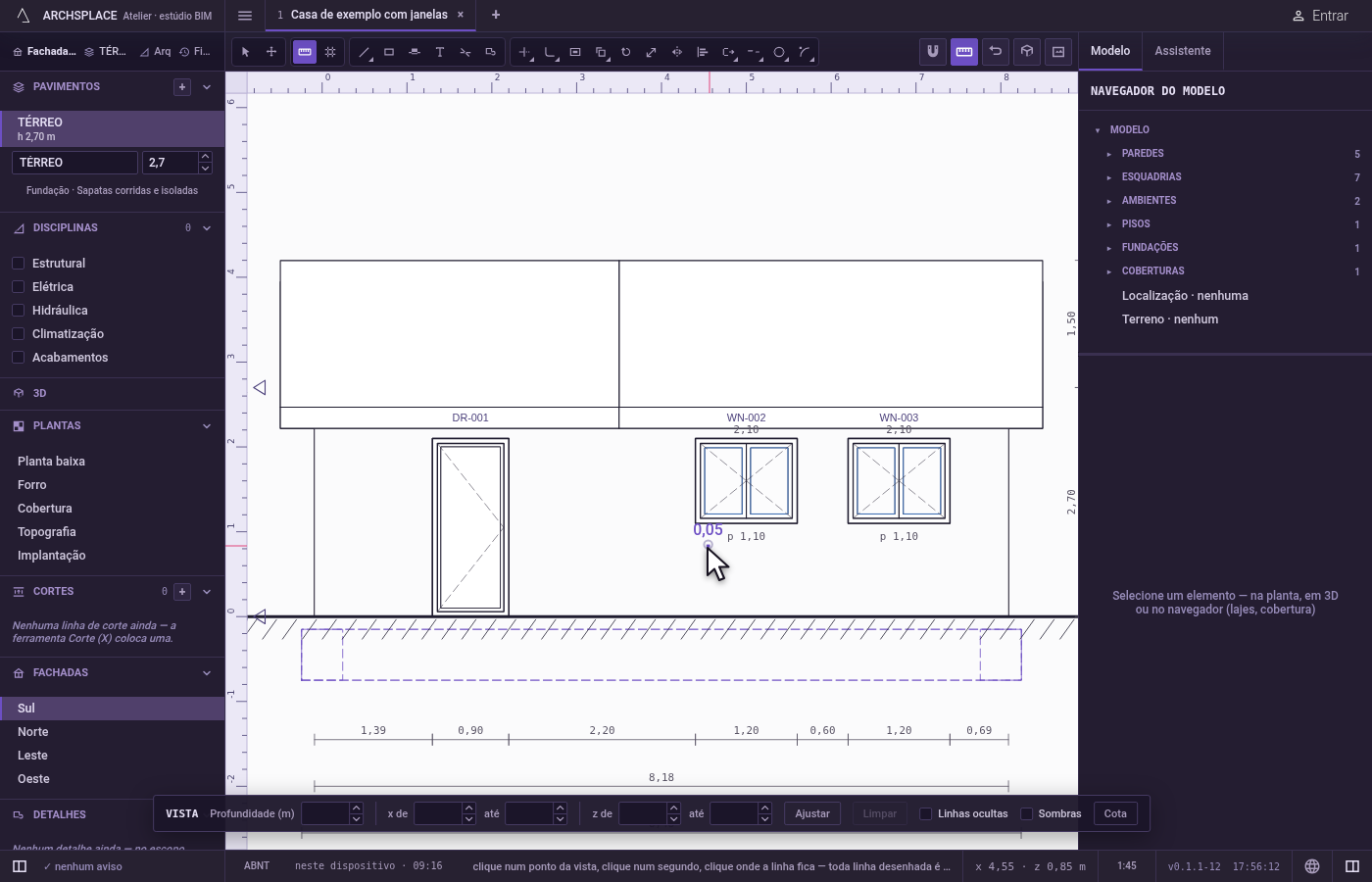

Clique no primeiro ponto. Leve o cursor até o peitoril de uma janela: um marcador aparece quando ele se prende a um canto, a um ponto médio ou a uma linha. Clique.
Clique no segundo ponto. Uma linha vai do primeiro ponto até o cursor, com o comprimento ao lado. Clique no topo da verga da janela.
Clique onde a linha fica. A cota passa a acompanhar o cursor, perpendicular aos dois pontos, já com o valor real escrito. Clique ao lado da janela: a cota é colocada ali, e a ferramenta continua na mão para a próxima.

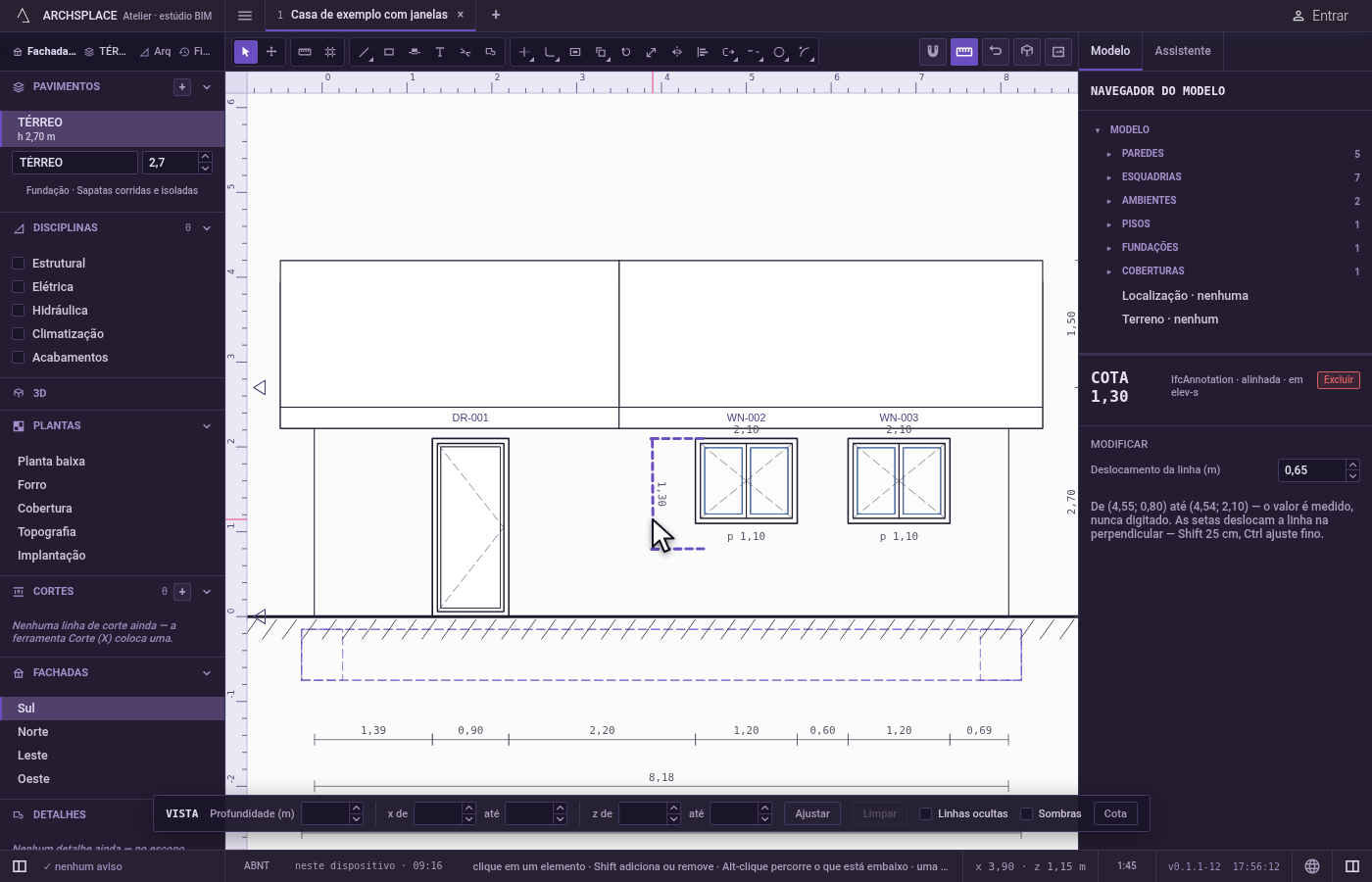

Edite com Selecionar. Aperte V e clique na cota. O painel dela oferece Deslocamento da linha, a distância dos dois pontos até a linha, e as setas do teclado deslizam a linha perpendicular a ela mesma. Delete a remove.

O que é recusado

O mesmo ponto duas vezes. Um segundo ponto a menos de um milímetro do primeiro não é aceito: a ferramenta espera outro.
Um valor digitado. O valor é medido a partir dos dois pontos e nunca pode ser digitado.
Mover ou copiar a cota. Mover deixa uma cota onde está e diz para deslizar a linha com as setas ou pelo painel, ou excluí-la e colocar outra. Copiar diz que uma cota se coloca uma vez, e que você deve traçar outra com a ferramenta.
Os elementos de desenho. Hachuras, cotas, anotações e o quadro do recorte nunca atraem o cursor.
Uma cota numa chamada. A vista própria de uma chamada não tem a ferramenta Cota: cote o corte ou a fachada de onde ela vem.
Esc no meio do caminho. Esc descarta os pontos já clicados e não grava nada.

O que vai para o contrato

Cada cota entra em measures do registro da própria vista: num corte, o registro do corte em stations; numa fachada, o lado dela em elevations.

a e b são os dois pontos como [u, z]: u ao longo da vista, nas coordenadas da planta, em metros, e z a altura a partir do zero do modelo. offset é a distância da linha até os dois pontos, positiva à esquerda do sentido de a para b, arredondada ao milímetro. O valor nunca é gravado: ele é medido a partir de a e b cada vez que a vista é desenhada.

Veja também

Perguntas frequentes

Como acrescento uma cota a uma fachada?

Abra a fachada, aperte D, clique no primeiro ponto, depois no segundo, e então onde a linha de cota deve ficar. O cursor se prende aos cantos, aos pontos médios e às bordas de todas as linhas que o desenho mostra.

Posso digitar o valor de uma cota?

Não. A cota sempre mostra a distância medida entre os dois pontos dela. Para mudar o valor, mude o modelo ou coloque a cota em outros pontos.

A minha cota aparece na prancha?

Aparece. Uma cota colocada num corte ou numa fachada vai para a prancha com a vista e segue a chave de cotas da janela de vista, como as cadeias que o Atelier desenha sozinho. Uma janela de vista colocada antes da cota a recebe quando você a sincroniza.
