Círculo
A ferramenta Círculo desenha um círculo inteiro na vista 3D a partir do centro e do raio, no plano sob o cursor. O círculo fecha num plano, então já é uma face redonda, e continua uma curva de verdade seja qual for o uso que você faça dele.
O que é
A ferramenta Círculo desenha um círculo com dois cliques: o centro e depois um ponto no raio. O círculo fica num plano. Antes do primeiro clique, o Atelier mostra esse plano sob o cursor como uma malha clara: a face sob o cursor, ou o chão quando não há face. As setas o giram.
O círculo é guardado como quatro quartos de arco, então é um círculo de verdade no projeto. Ele é desenhado em segmentos finos, nunca maiores que cinco graus, para que a face dele possa ser encontrada e puxada, mas apagar, pegar ou deslocar qualquer parte dele leva o círculo inteiro. Puxado num volume, as laterais dele se leem como uma só superfície suave.
Quando usar
- Para desenhar uma projeção redonda e puxá-la num pilar ou num cilindro com Empurrar/Puxar.
- Para desenhar uma abertura redonda numa face e empurrá-la até atravessar.
- Para desenhar um perfil redondo para Siga-me.
Passo a passo

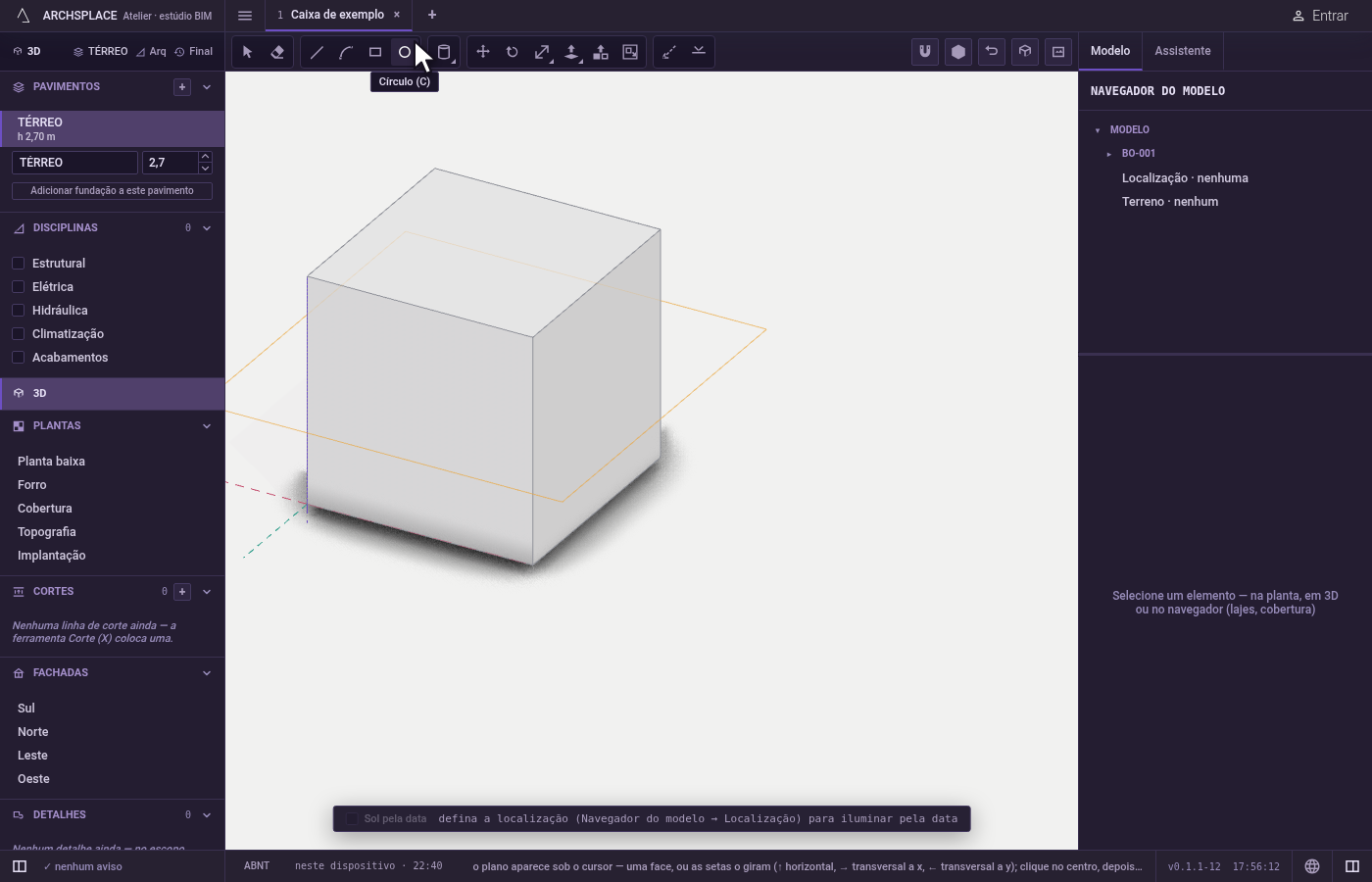

Ative a ferramenta. Aperte
Cou clique em Círculo, entre as ferramentas de desenho.
Escolha o plano. Passe sobre uma face para desenhar nela, ou sobre o vazio para o chão. Antes do primeiro clique,
↑deixa o plano horizontal,→o põe em pé transversal a x,←o põe em pé transversal a y, e↓volta à face sob o cursor.

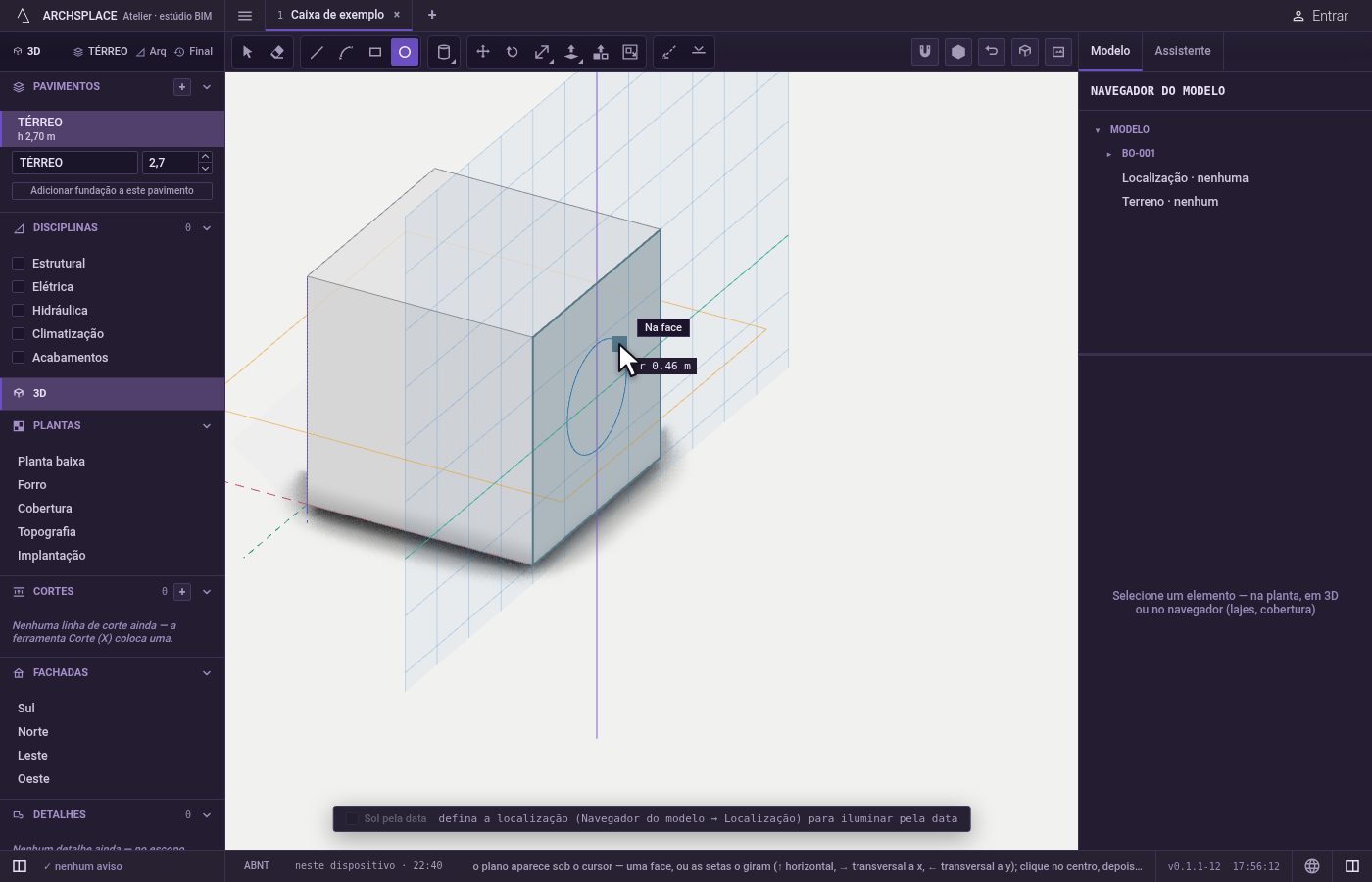

Clique no centro. O plano fica fixo por esse ponto; o marcador mostra o que o clique pega.

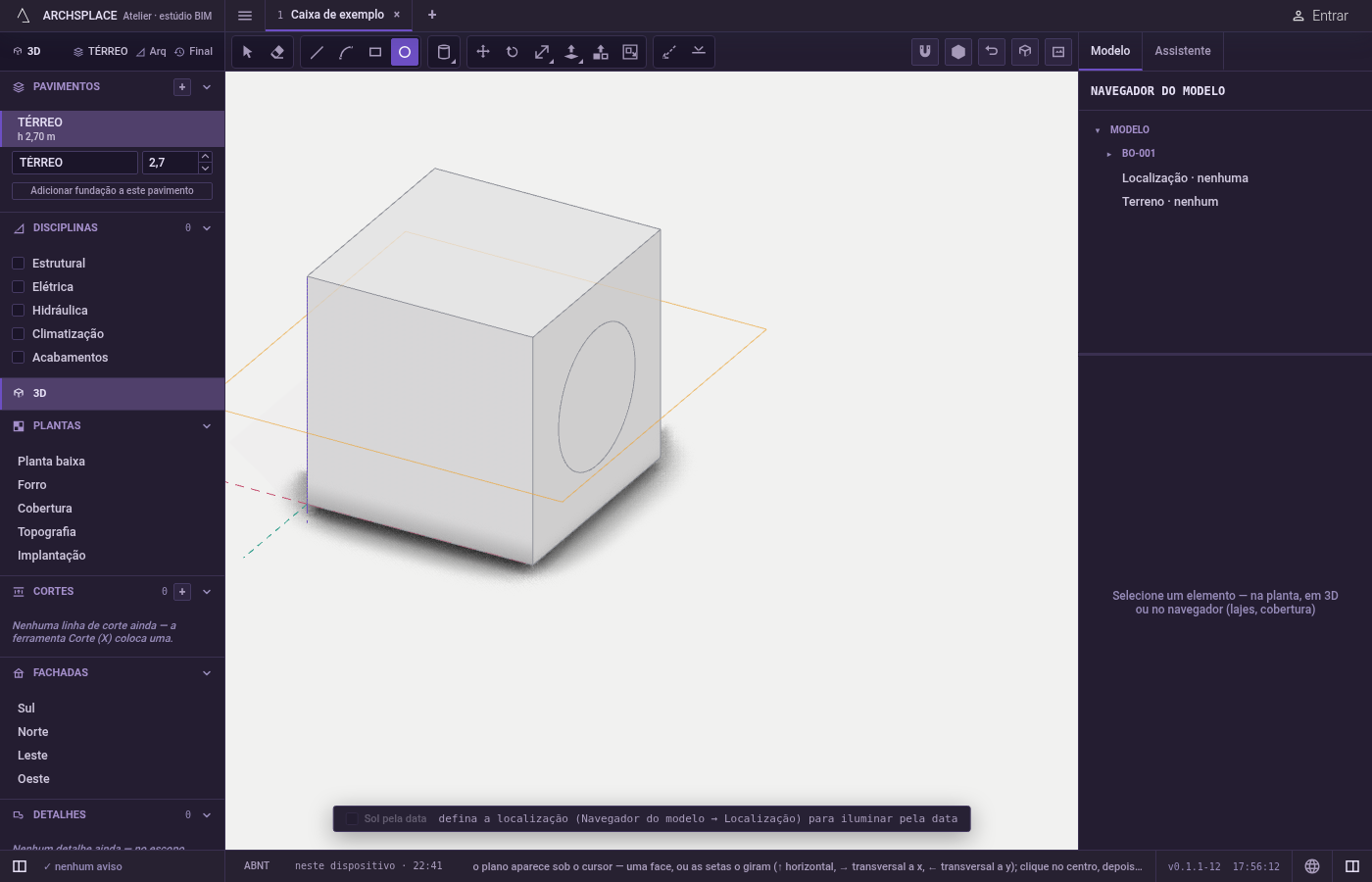

Defina o raio. Afaste-se do centro: o círculo acompanha, e o valor ao lado dá o raio. Clique, ou digite o raio e aperte
Enter.

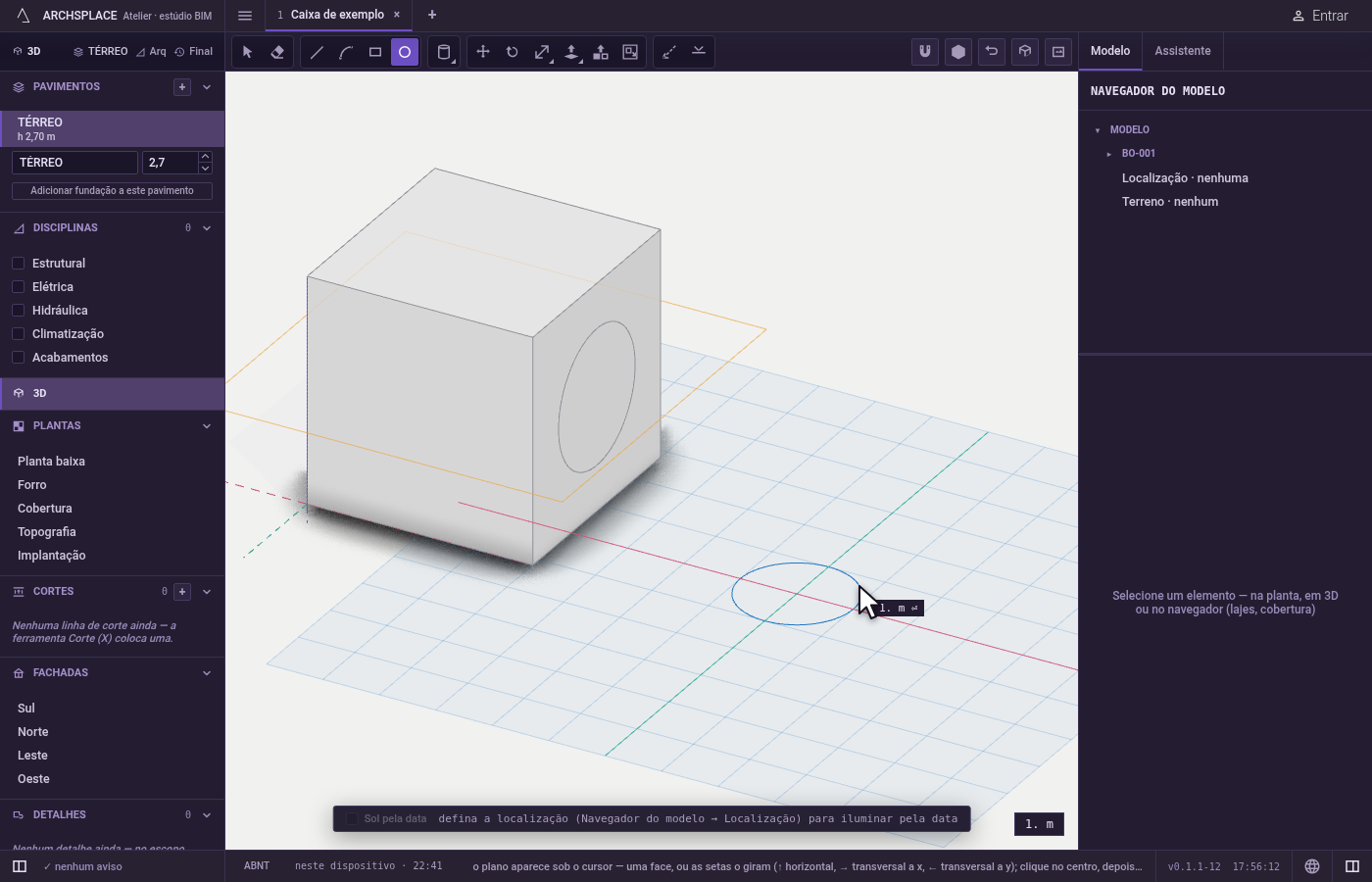

Desenhe o próximo. A ferramenta continua na mão.
Escdescarta um círculo em andamento; a barra de espaço volta para Selecionar.
O que é recusado
- Um ponto fora do plano. Depois do centro, o raio é lido no plano que ele fixou.
- Um raio digitado igual a zero. Nada é desenhado; digite um comprimento e aperte
Enter.
O que vai para o contrato
O círculo entra na geometria desenhada do modelo, ou do componente que está aberto, como quatro quartos de arco feitos de segmentos finos, num único passo que se desfaz. Onde ele cruza outras linhas, elas se dividem, o círculo fechado é encontrado como uma face, e um círculo desenhado na face de um sólido passa a ser desse sólido, recortando ali uma face redonda própria.
Veja também
Perguntas frequentes
Como dou um raio exato ao círculo?
Clique no centro, digite o raio e aperte Enter. Vírgula ou ponto servem como separador decimal, então 1,5 e 1.5 são os dois um raio de 1,5.
O círculo é um círculo de verdade ou um polígono?
Um círculo de verdade: ele é guardado como quatro quartos de arco. É desenhado em segmentos finos para que a face dele possa ser encontrada e puxada, mas um clique em qualquer parte dele pega o círculo inteiro, e, puxado num volume, as laterais se leem como uma só superfície suave.
Como desenho um círculo numa parede?
Passe sobre a face da parede: o plano sob o cursor fica nela. Depois clique no centro e no raio. Você também pode pôr o plano em pé com a seta para a direita ou para a esquerda antes do primeiro clique.
