Linha

Linha desenha uma sequência de retas no editor de esboço, um canto por clique ou por comprimento digitado. Um clique de volta no primeiro canto, ou C, a fecha num contorno, e Enter a termina aberta.

O que é

Linha desenha retas de canto a canto no editor de esboço. Cada clique coloca um canto e a próxima reta começa ali, então uma série de cliques é uma única sequência. A sequência se fecha num contorno quando você volta ao primeiro canto, ou fica aberta quando você a termina. A partir do terceiro canto, a forma em andamento aparece preenchida, fechada de volta até o cursor, para você ver o contorno que está prestes a criar.

A forma em vigor, esmaecida atrás do seu desenho, atrai o cursor: os cantos, os pontos médios e as bordas dela, das suas próprias linhas e dos cruzamentos delas, e também as linhas da vista.

Quando usar

Para desenhar um contorno novo com lados retos, como uma janela ogival, um trapézio ou uma área em L.
Para acrescentar uma única reta atravessando uma forma, para dividi-la ou para aparar contra ela depois.

Passo a passo

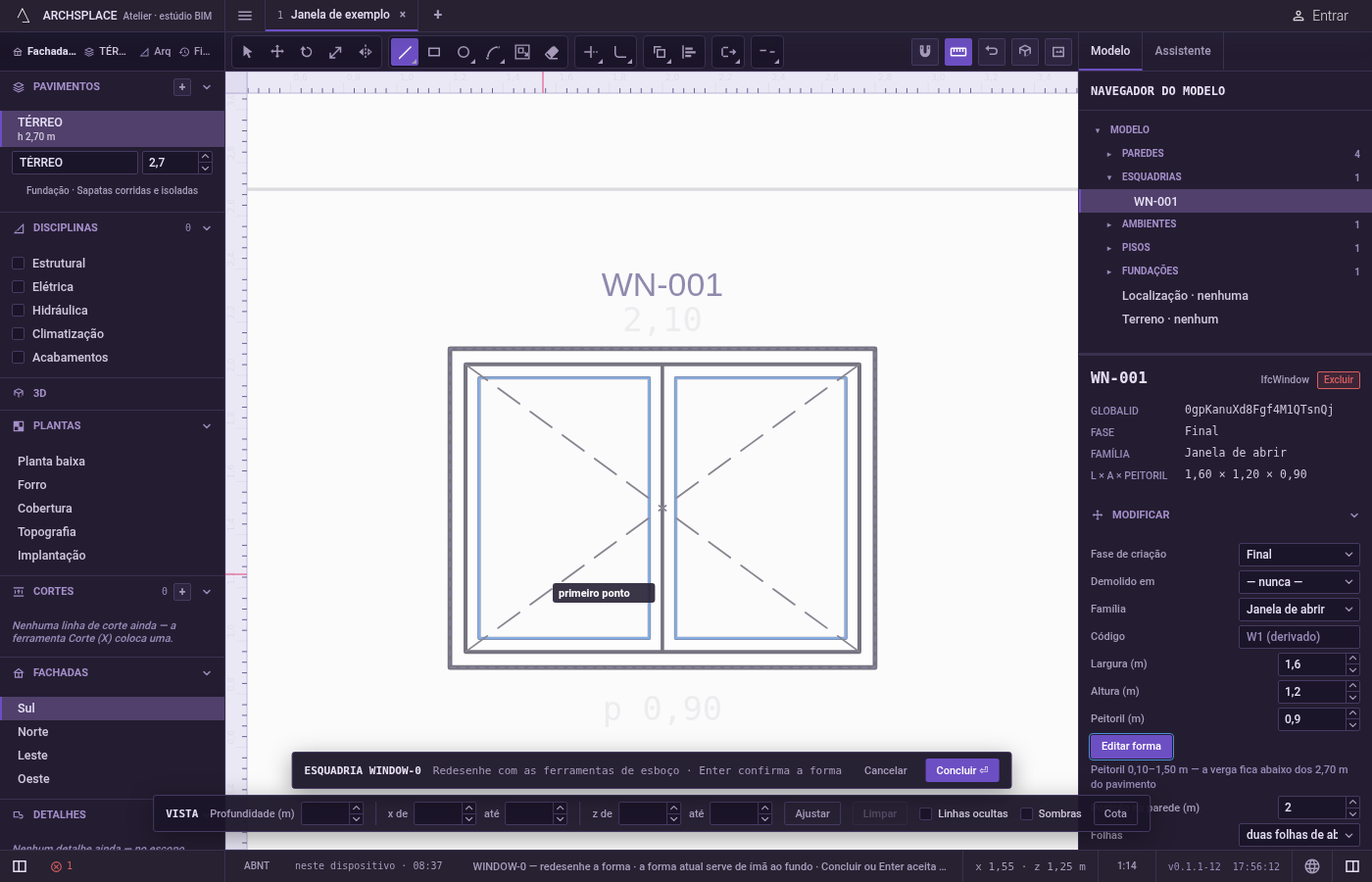

Ative Linha. No editor de esboço (veja em Selecionar como entrar nele), aperte L ou clique em Linha na barra do editor. O botão dela fica aceso na barra. A dica junto ao cursor diz primeiro ponto.

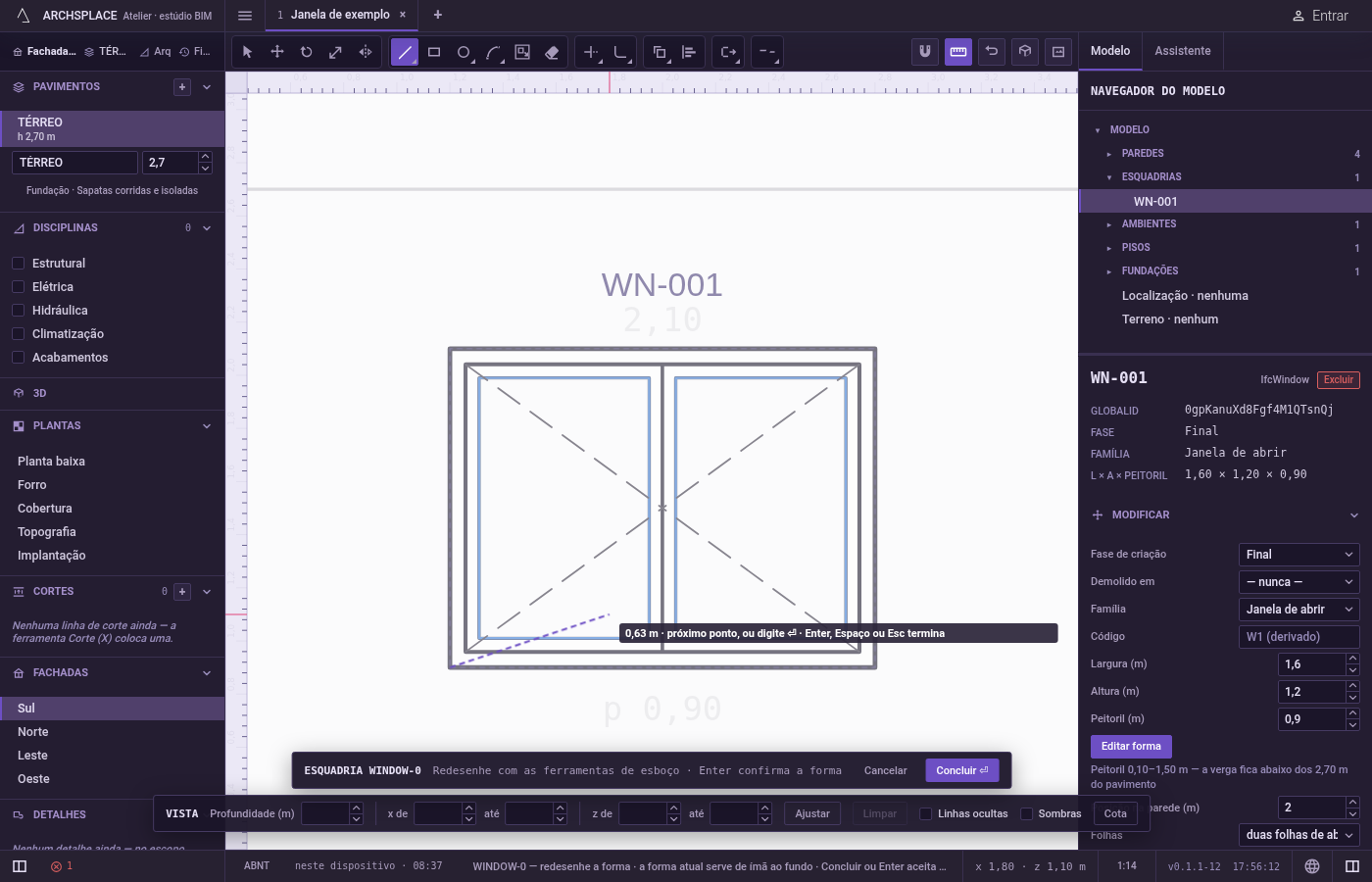

Clique no primeiro canto. Ele se prende ao que estiver perto, e a captura aparece no cursor.

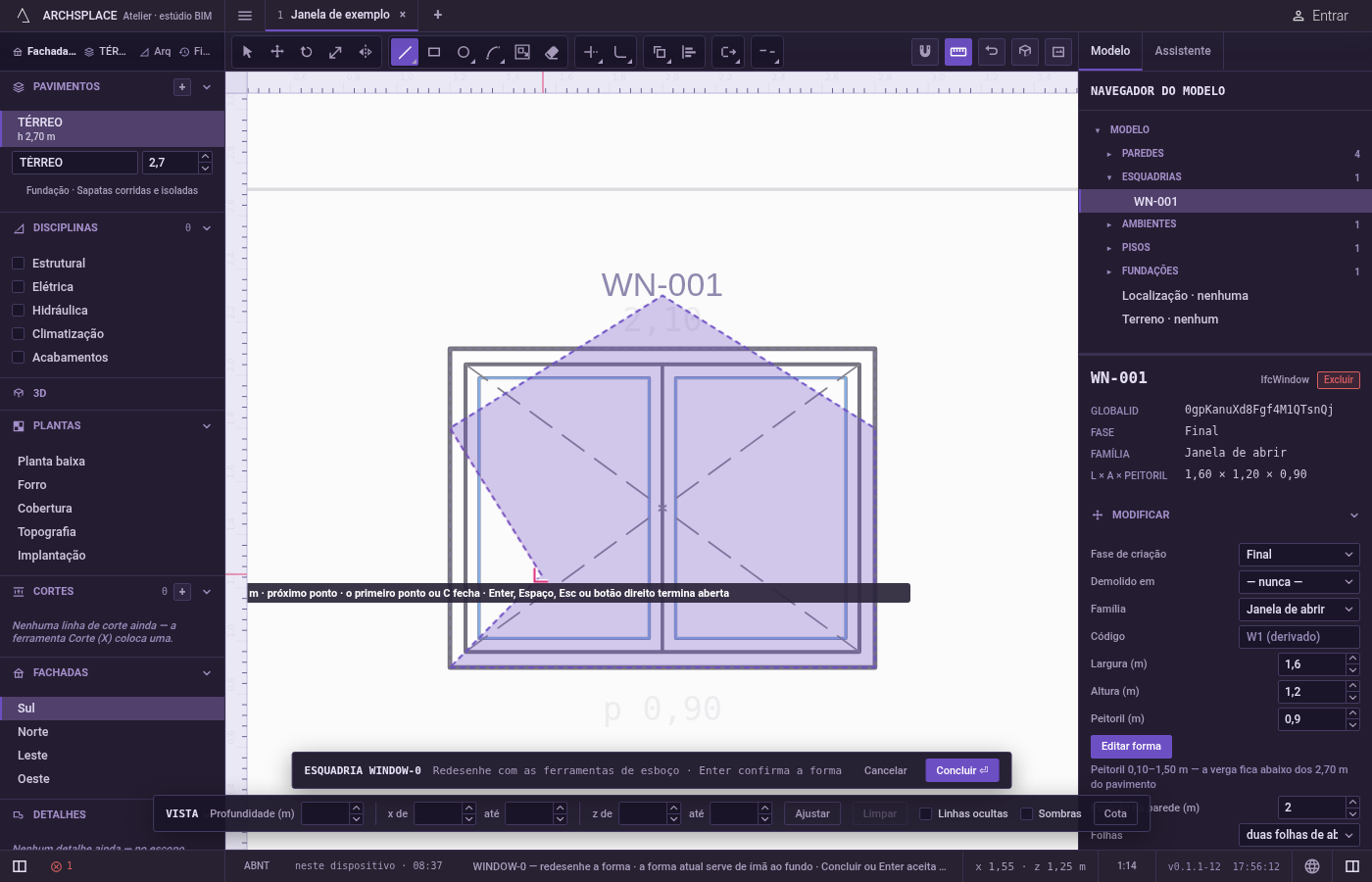

Clique nos cantos seguintes. Uma reta acompanha o cursor a partir do último canto, e a dica mostra o comprimento dela. Cada clique coloca um canto. Você também pode pressionar, arrastar e soltar: o momento em que solta coloca o canto seguinte. Para um comprimento exato, aponte na direção do lado seguinte, digite o comprimento nas unidades do projeto e aperte Enter. Backspace apaga o último caractere digitado ou, sem nada digitado, o último canto colocado.

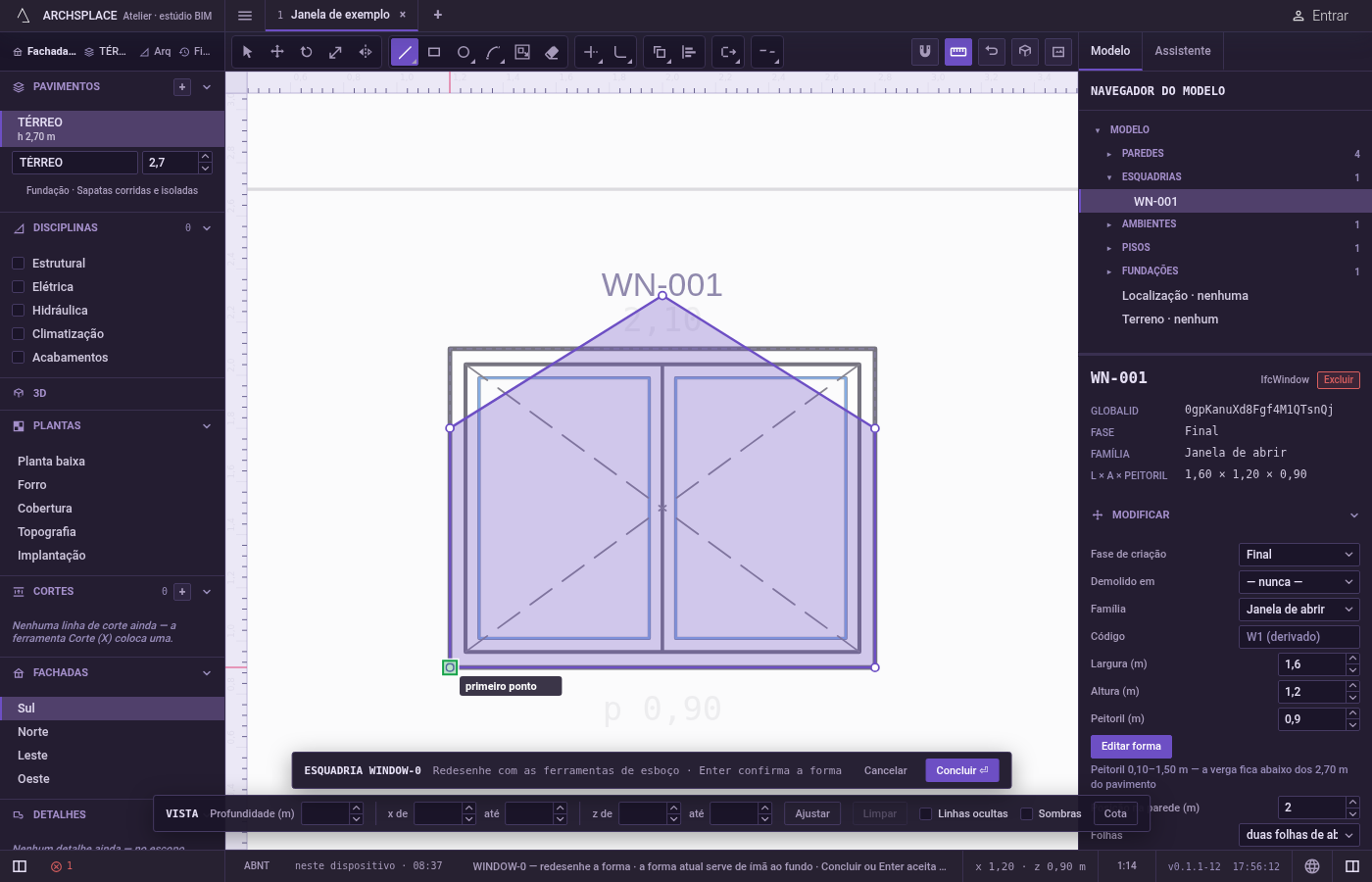

Feche o contorno. Clique de novo no primeiro canto, ou aperte C quando houver pelo menos três cantos. O contorno fechado fica, e Linha está pronta para uma nova sequência.

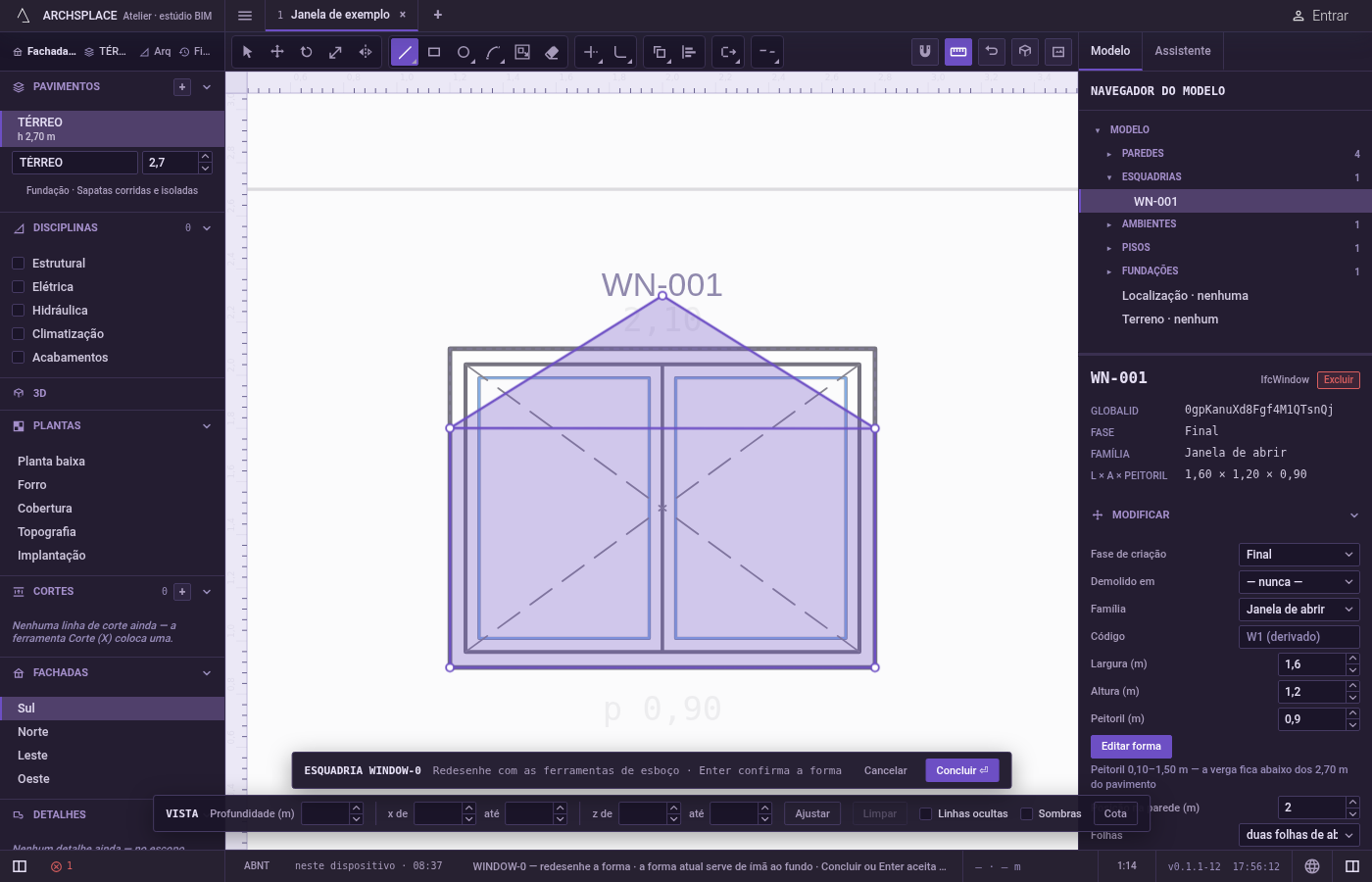

Ou termine aberta. Aperte Enter ou clique com o botão direito para terminar a sequência onde ela está e continuar em Linha. Espaço ou Esc também a terminam aberta e voltam para Selecionar. Uma sequência precisa de dois cantos para ficar; com um só canto, Esc o descarta.

O que é recusado

O mesmo canto duas vezes seguidas. Um clique no último canto não faz nada.
Um comprimento digitado antes do primeiro canto. Os números só contam depois que uma sequência começou. Digitados antes, são descartados.
Coordenadas. Linha aceita um comprimento ao longo do cursor, não um ponto digitado em números. Para digitar pontos, use Polilinha.
Fechar com poucos cantos. C precisa de três cantos; com dois, não faz nada. Enter com um só canto também não faz nada.
A forma em vigor. As suas linhas se prendem a ela mas nunca a mudam. Ela não faz parte do seu desenho, a não ser que você desenhe por cima dela.

O que vai para o contrato

Nada até você apertar Concluir. Cada sequência entra no desenho dentro do editor, com os cantos arredondados ao milímetro, e Ctrl+Z volta por elas. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer. Concluir lê toda área que as suas linhas fecham, onde quer que elas se cruzem ou se toquem, e precisa encontrar exatamente um contorno, sem ilha. Esse contorno vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta. Uma esquadria ogival desenhada com cinco cantos fica assim:

Veja também

Perguntas frequentes

Como fecho o contorno que estou desenhando?

Clique de novo no primeiro canto dele, ou aperte C quando houver pelo menos três cantos. Enter, Espaço, Esc e o botão direito do mouse terminam a sequência aberta.

Como desenho um lado com um comprimento exato?

Depois de um canto, aponte na direção do lado seguinte, digite o comprimento e aperte Enter. O canto seguinte cai a essa distância, na direção do cursor.

Uma sequência aberta conta como contorno?

Só onde as linhas dela fecham alguma coisa junto com as outras linhas do desenho. Concluir lê toda área que as linhas fecham, então uma sequência cujas pontas caem numa linha existente pode completar um contorno sem estar fechada.
