Painéis

Navegador do modelo

O navegador do modelo é o modelo em forma de árvore, na coluna da direita: cada elemento sob o tipo dele, até as faces e as arestas da geometria livre, os componentes com as instâncias deles, os detalhes desenhados sobre as vistas e o que a geração recusou. Um clique numa linha seleciona o elemento como um clique numa vista faria, e um duplo clique o mostra na primeira vista que o desenha.

O que é

O navegador do modelo fica no alto da coluna da direita, sob o título NAVEGADOR DO MODELO, com as propriedades da seleção embaixo. No Atelier instalado, a coluna tem duas abas, Modelo, que os contém, e Assistente. Numa prancha, a coluna pertence à prancha, e num quadro, ao quadro.

A árvore começa em Modelo. Sob ele, cada tipo de elemento é um grupo com a contagem: Paredes, Esquadrias, Ambientes, Pisos, Escadas, Pilares, Vigas, Coberturas, Dispositivos, Aparelhos sanitários, Tubulações, Prumadas e Fundações, com as sapatas de cada pavimento, e a Localização e o Terreno com as cotas de nível dele. Cada elemento é nomeado pela referência, como W-001. Sob uma parede, um ambiente ou uma cobertura ficam os padrões aplicados, como Face externa · Tijolo à vista, e cada área de padrão de um ambiente. A geometria livre se abre até as Faces e as Arestas. O que o modelo calcula aparece marcado como derivado.

Mais abaixo:

Componentes: cada definição, marcada com ❖, com quantas vezes ela está colocada (×3); as instâncias ficam sob ela.
Detalhes: as marcações desenhadas sobre uma vista, agrupadas pela vista a que pertencem, como Planta baixa · Pavimento 1, cada uma com um ✕ para removê-la.
Recusados: os registros que a geração recusou, para você os selecionar e consertar.

A seta de uma linha a abre e fecha. A árvore se abre até a seleção, seja qual for a vista que a selecionou, e rola até deixá-la à vista.

Quando usar

Para achar um elemento pela referência, ou um que fica escondido atrás de outros numa vista.
Para selecionar todos os elementos de um tipo, ou um conjunto exato, sem clicar num desenho.
Para ver o que um projeto contém, tipo por tipo.
Para abrir, renomear ou remover um componente.
Para achar e consertar um registro recusado.

Passo a passo

Abra um grupo. No navegador do modelo, clique na seta de Paredes. As paredes aparecem listadas pela referência.

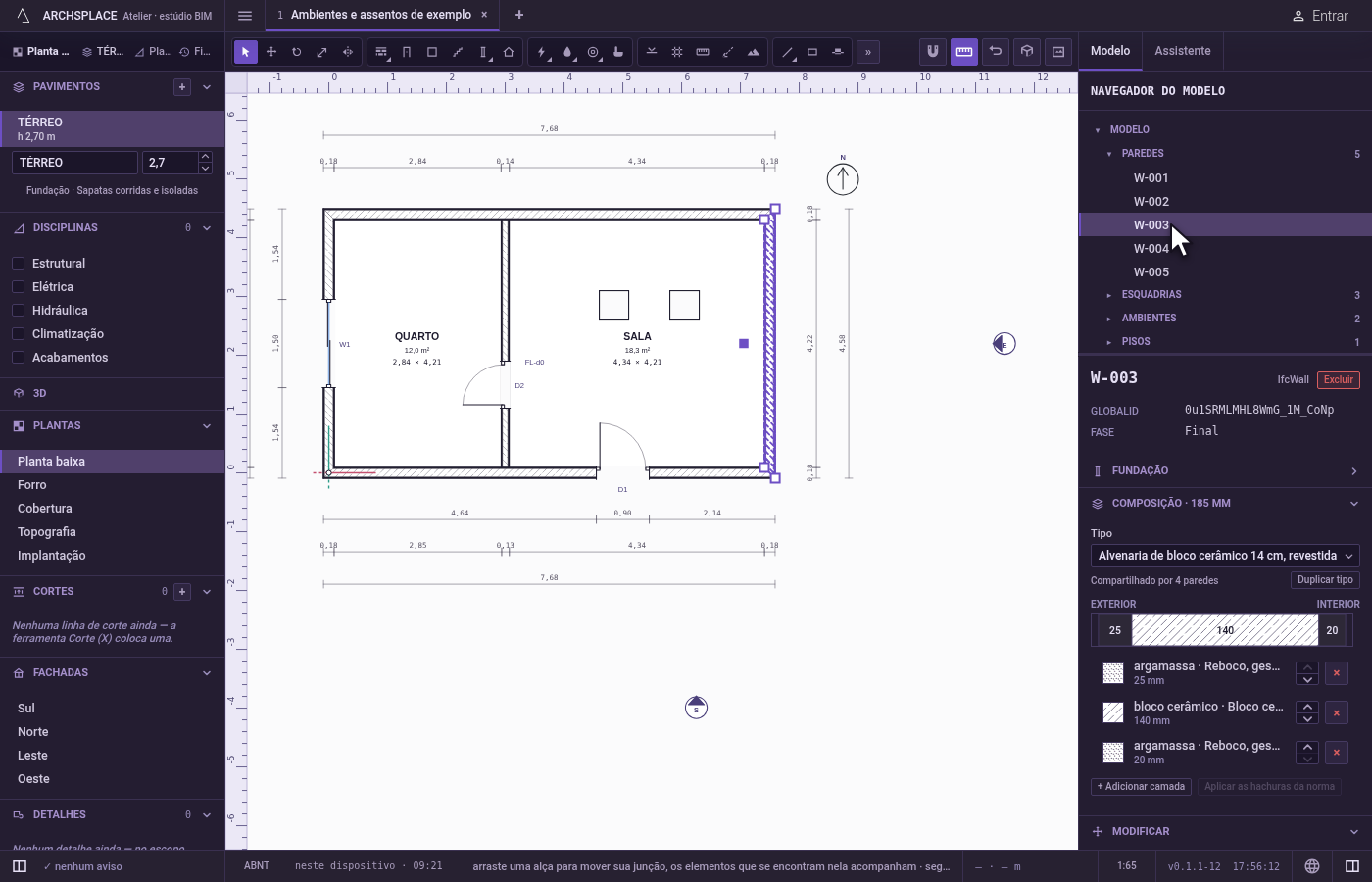

Selecione uma parede. Clique em W-003. Ela fica selecionada em todas as vistas, e as propriedades dela aparecem sob o navegador.

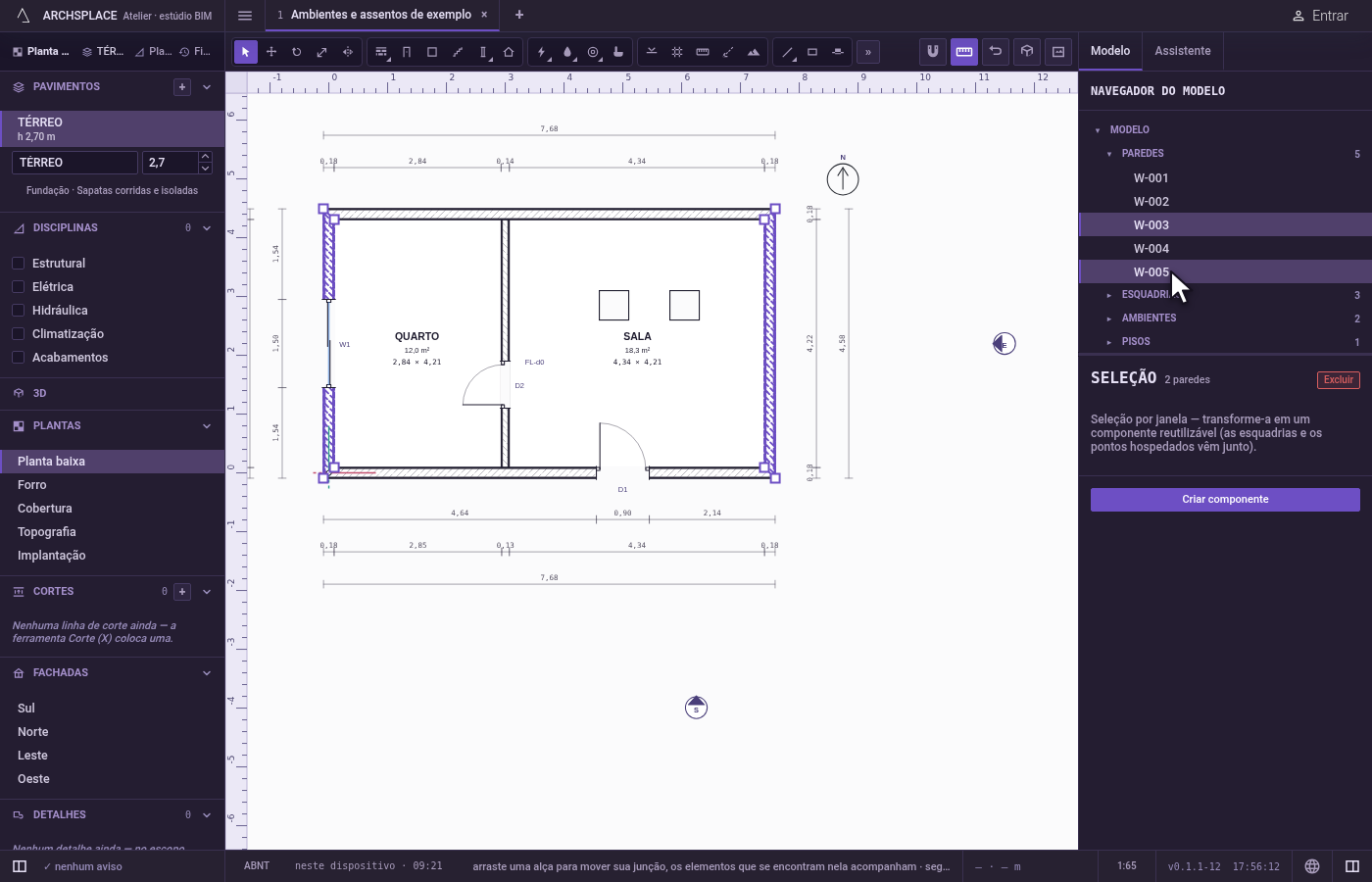

Acrescente outra. Clique com Shift em W-005. As duas ficam selecionadas.

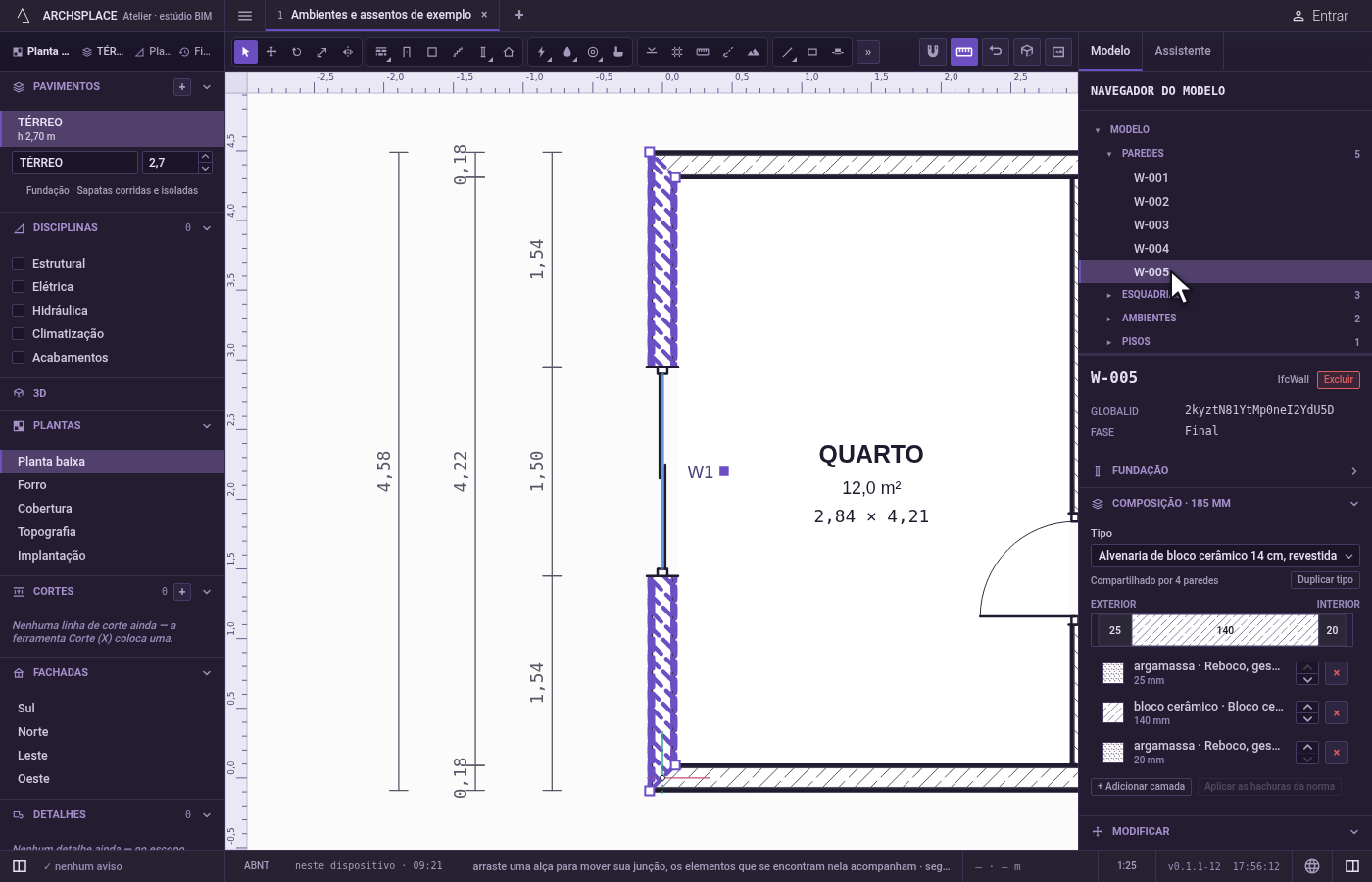

Mostre uma num desenho. Dê um duplo clique em W-005. A primeira vista que a desenha se abre, enquadrada nela.
Renomeie um componente. Em Componentes, dê um duplo clique no nome de uma definição, digite Cadeira e aperte Enter.

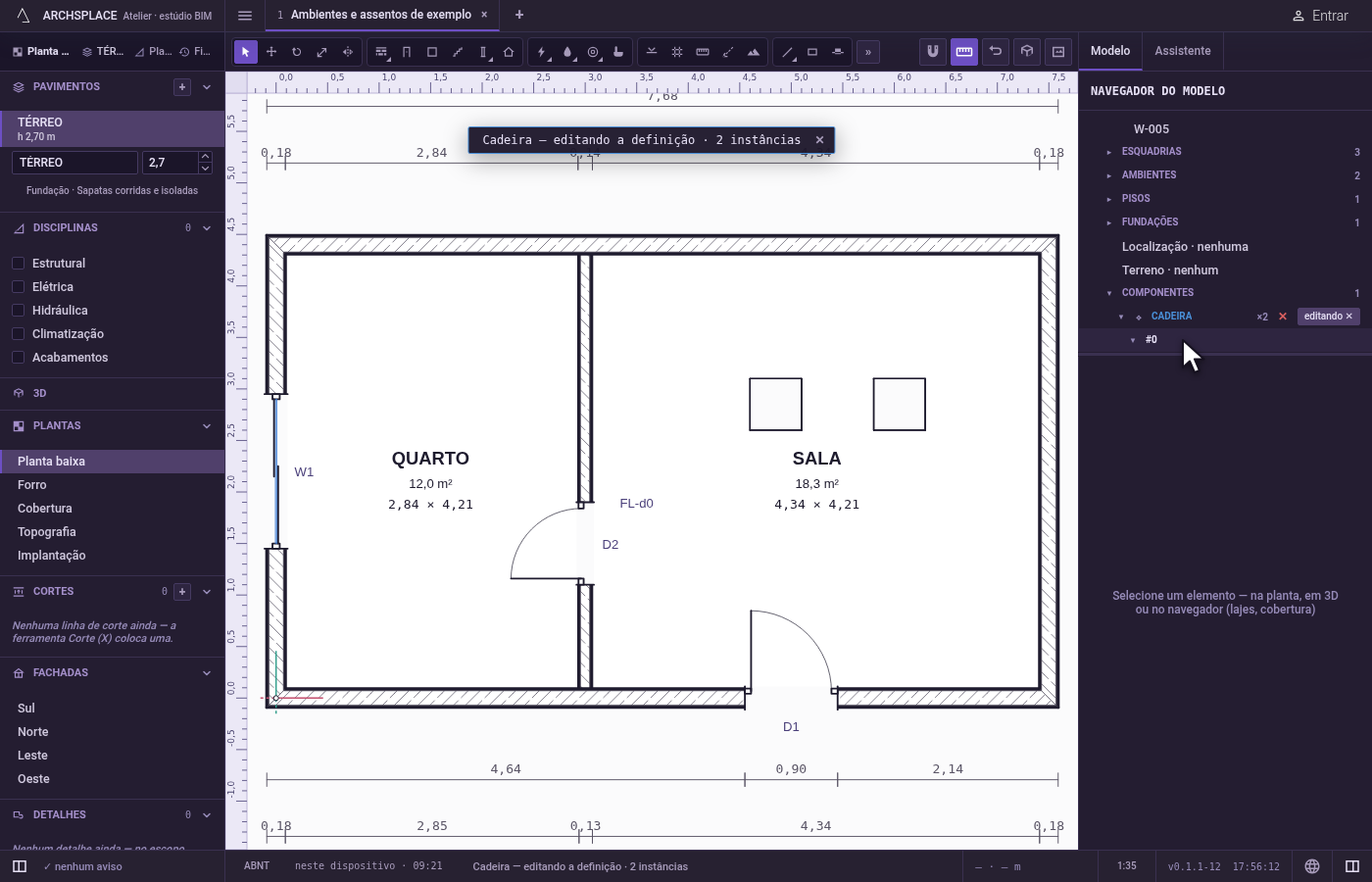

Entre numa instância. Abra a definição pela seta e dê um duplo clique numa das instâncias. O componente se abre para edição, e a linha da definição mostra editando ✕, que o fecha de novo.

O que é recusado

Mostrar num desenho um registro recusado. Ele nunca foi gerado, então nenhuma vista o desenha: um duplo clique não faz nada.
Mostrar o que nenhuma vista desenha. Um aviso diz que nenhuma vista o desenha, e a vista na tela fica como estava.
Remover sem perguntar um componente que ainda tem instâncias. A janela pergunta antes e diz quantas saem.
Um nome vazio para um componente. O nome fica como estava.

O que vai para o contrato

Selecionar, abrir um grupo e mostrar um elemento não gravam nada. Renomear um componente grava o name da definição dele. Remover um componente remove a definição e todas as instâncias dela, numa única mudança que um único Ctrl+Z desfaz, e o mesmo vale para remover um detalhe.

Veja também

Perguntas frequentes

Como acho um elemento que não consigo ver na planta?

Encontre a linha dele no navegador do modelo, sob o tipo dele, e dê um duplo clique. O Atelier abre a primeira vista que o desenha, começando pelo próprio pavimento, enquadrando-o com o que está em volta. Se for preciso ligar uma disciplina para mostrá-lo, ela é ligada, e a barra de status avisa.

Como seleciono vários elementos pelo navegador do modelo?

Clique na primeira linha e depois, com Shift ou com Ctrl (⌘ no Mac), em cada uma das outras. Um clique com Shift numa linha já selecionada a tira.

Como excluo um componente e todas as cópias dele?

Clique no ✕ da linha do componente, em Componentes. Uma janela pergunta antes, dizendo quantas instâncias saem com ele; Remover todas as remove num único passo, que Desfazer traz de volta.
