Cobertura

Cobertura coloca um telhado no pavimento aberto na planta: você clica nos vértices da projeção dele, ou aperta Enter logo de início para um telhado que segue as paredes do pavimento. A forma, as arestas, as inclinações e as lucarnas são definidas depois, no painel dele.

O que é

Cobertura coloca um telhado no pavimento aberto na planta. Há dois caminhos. Clique nos vértices de uma projeção própria e feche-a: o telhado é esse contorno, e cada aresta dele pode ser uma água, um oitão ou um encosto numa parede mais alta. Ou aperte Enter antes de qualquer vértice: o telhado segue as paredes do pavimento, com a linha do beiral na face externa delas, e muda quando elas mudam.

Toda cobertura nova começa em quatro águas, com 30 graus de inclinação, 50 cm de beiral e 25 cm de espessura. O painel define depois a forma (plano, uma água, duas águas ou quatro águas), a inclinação e o beiral, o tipo, a inclinação e o beiral de cada aresta, o contrafeito do beiral, uma quebra de inclinação, a altura até a cumeeira, onde o telhado assenta, o madeiramento e as lucarnas. Uma janela numa parede sob o telhado pode subir como lucarna pelo próprio painel dela.

Quando usar

Para cobrir uma casa sobre as paredes do último pavimento.
Para desenhar um telhado com forma própria, como a cobertura de uma varanda ou de um abrigo de carro.
Para definir uma ponta em oitão, uma ponta em água ou um telhado que morre numa parede mais alta.

Passo a passo

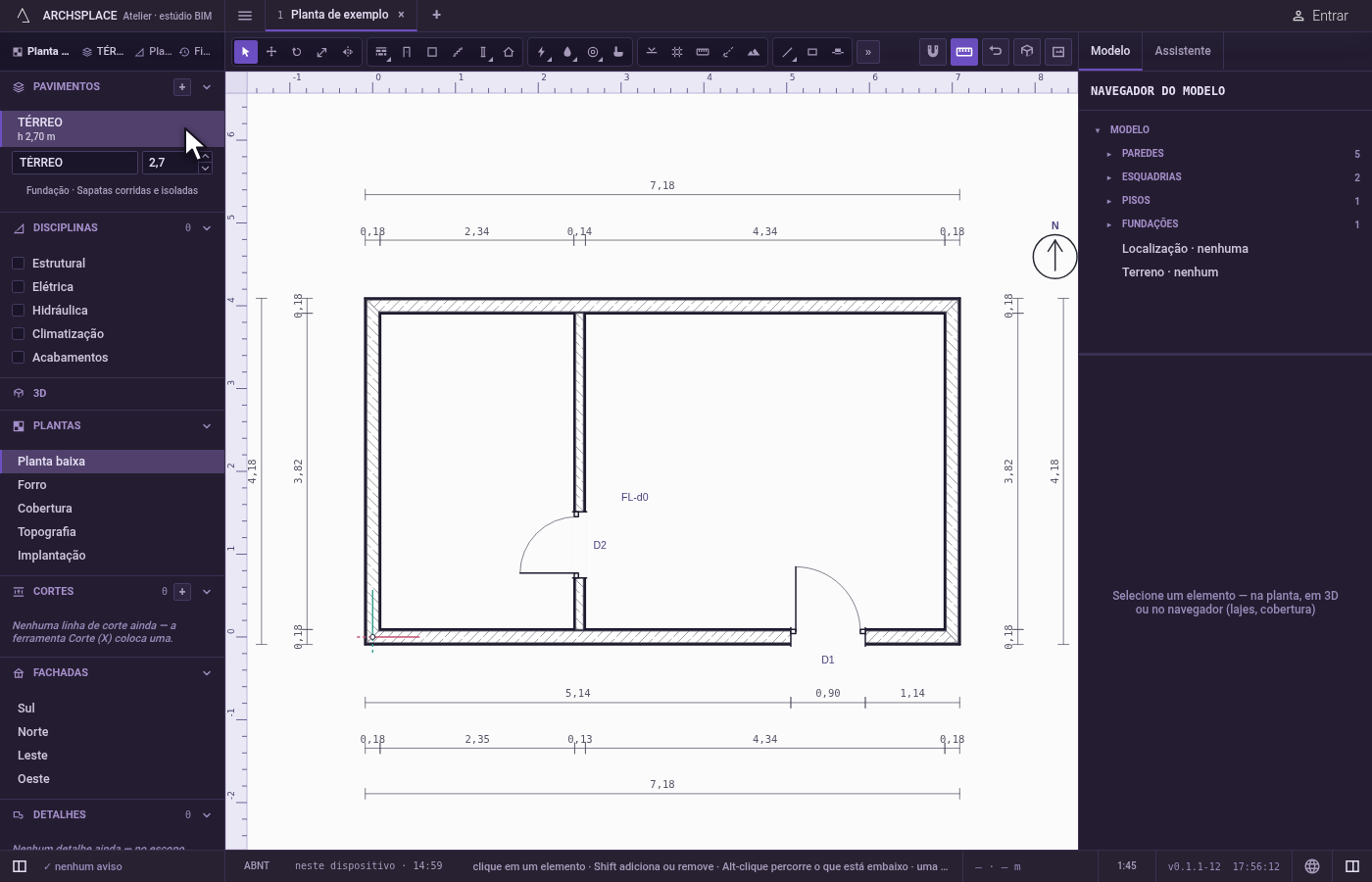

Abra o pavimento em que o telhado assenta. Na lista Pavimentos, abra o pavimento cujas paredes sustentam o telhado.

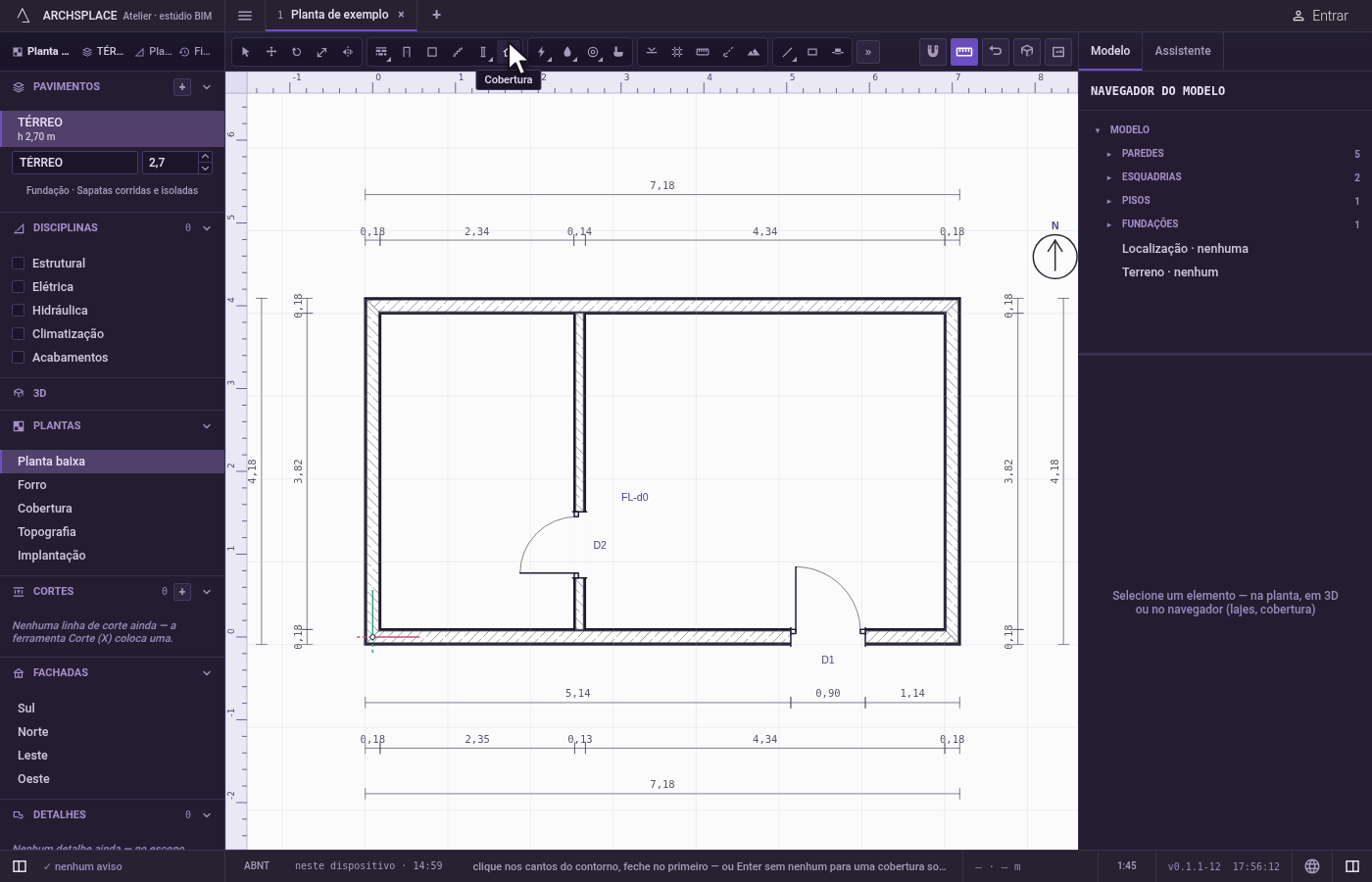

Ative a ferramenta. Clique no botão Cobertura na barra de ferramentas. Ele não tem tecla própria. A barra de status pede que você clique nos vértices de uma projeção e feche no primeiro, ou que aperte Enter sem nenhum vértice para um telhado sobre as paredes.

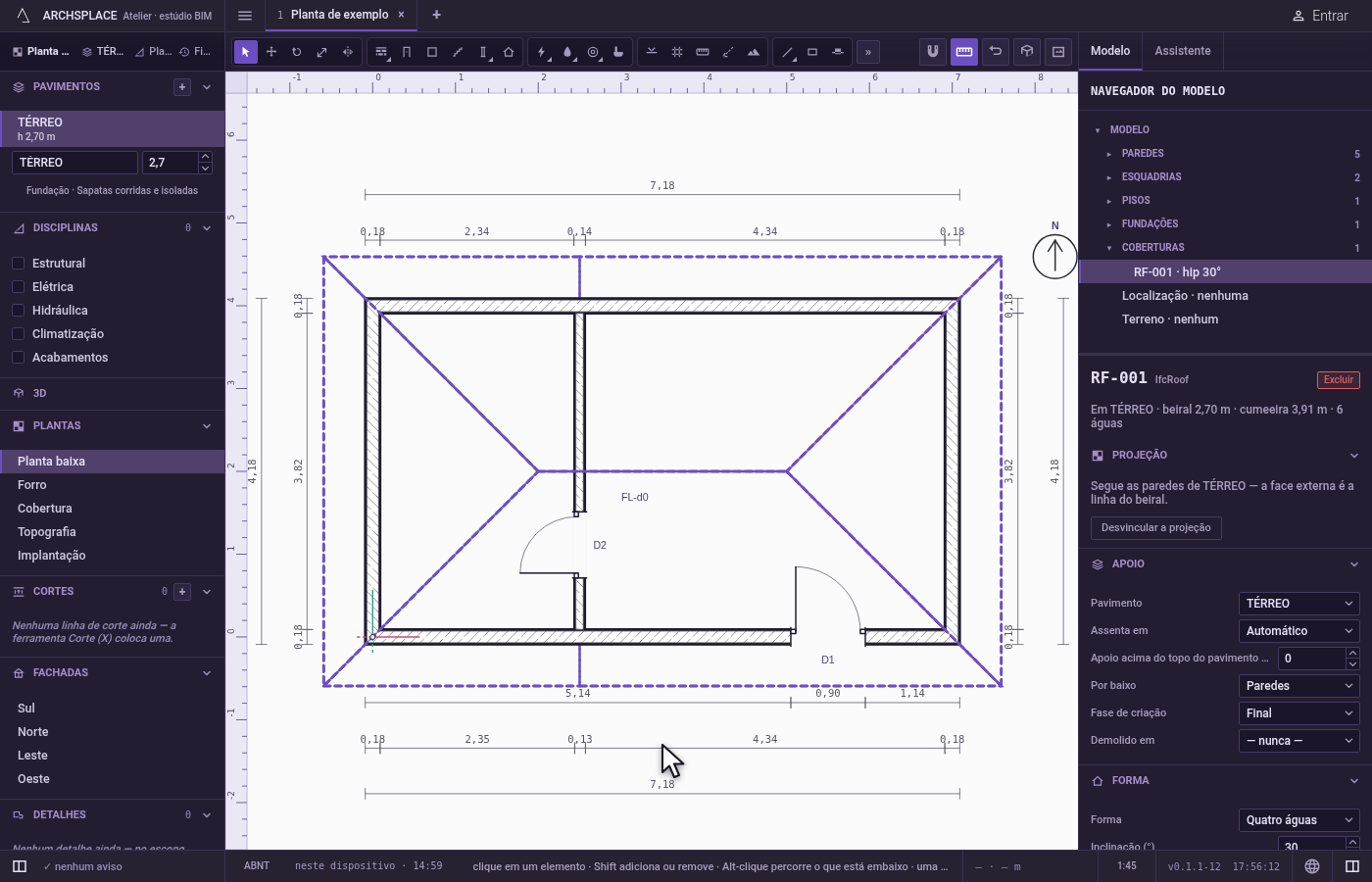

Para um telhado sobre as paredes, aperte Enter. Sem clicar em nenhum vértice, aperte Enter. O telhado é colocado sobre as paredes do pavimento e fica selecionado.

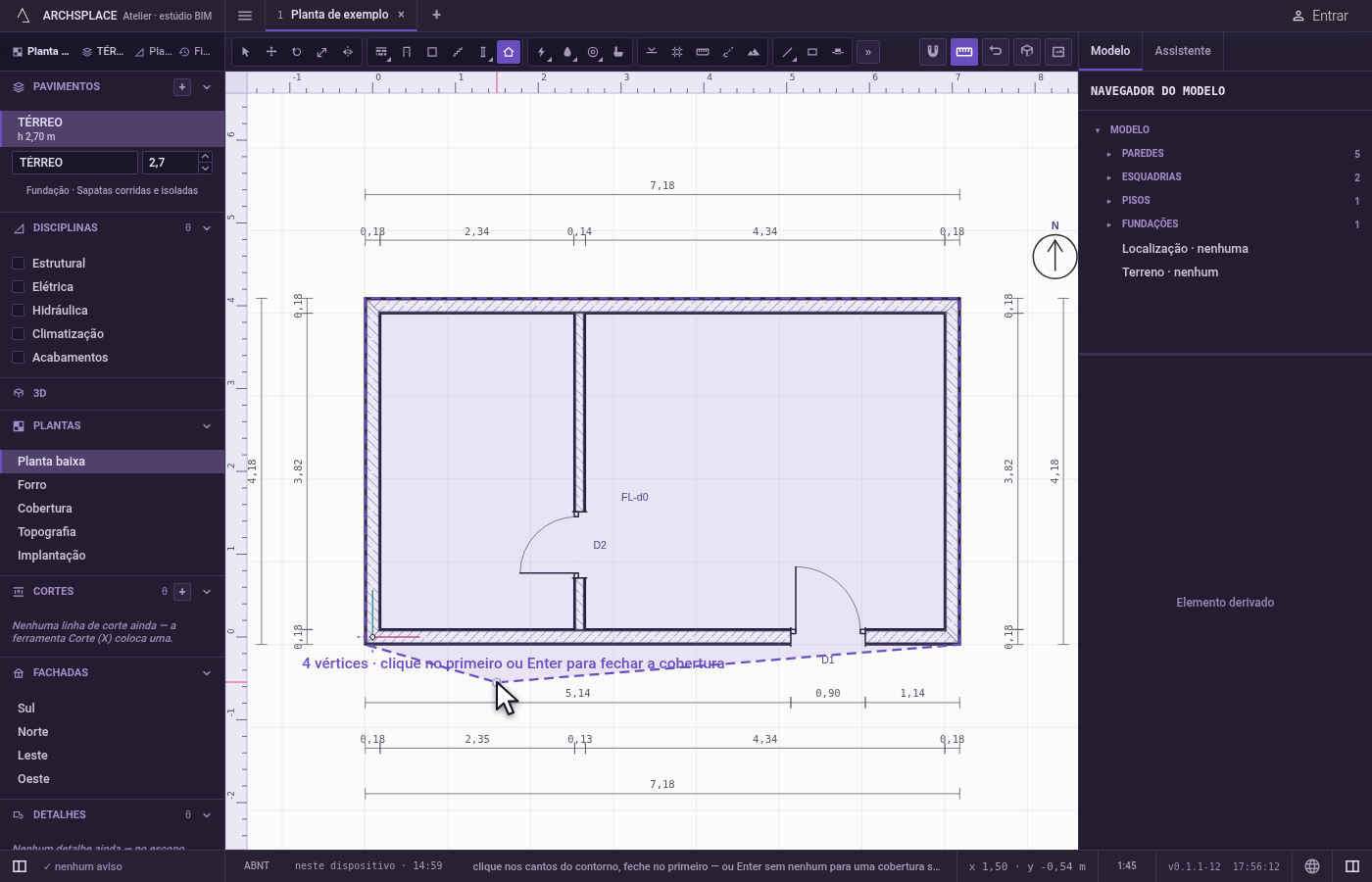

Ou, para uma projeção própria, clique nos vértices. Clique em cada vértice; o ímã prende os cliques nos cantos das paredes e em outros pontos ao alcance, e Shift, ou F8 enquanto estiver ligado, mantém uma aresta na horizontal ou na vertical. Digitar um comprimento e apertar Enter coloca o vértice seguinte a essa distância, na direção do cursor. O rótulo junto ao cursor conta os vértices. Feche no primeiro vértice, ou aperte Enter quando houver três ou mais: o telhado é colocado, fica selecionado, e a projeção dele se abre para edição.

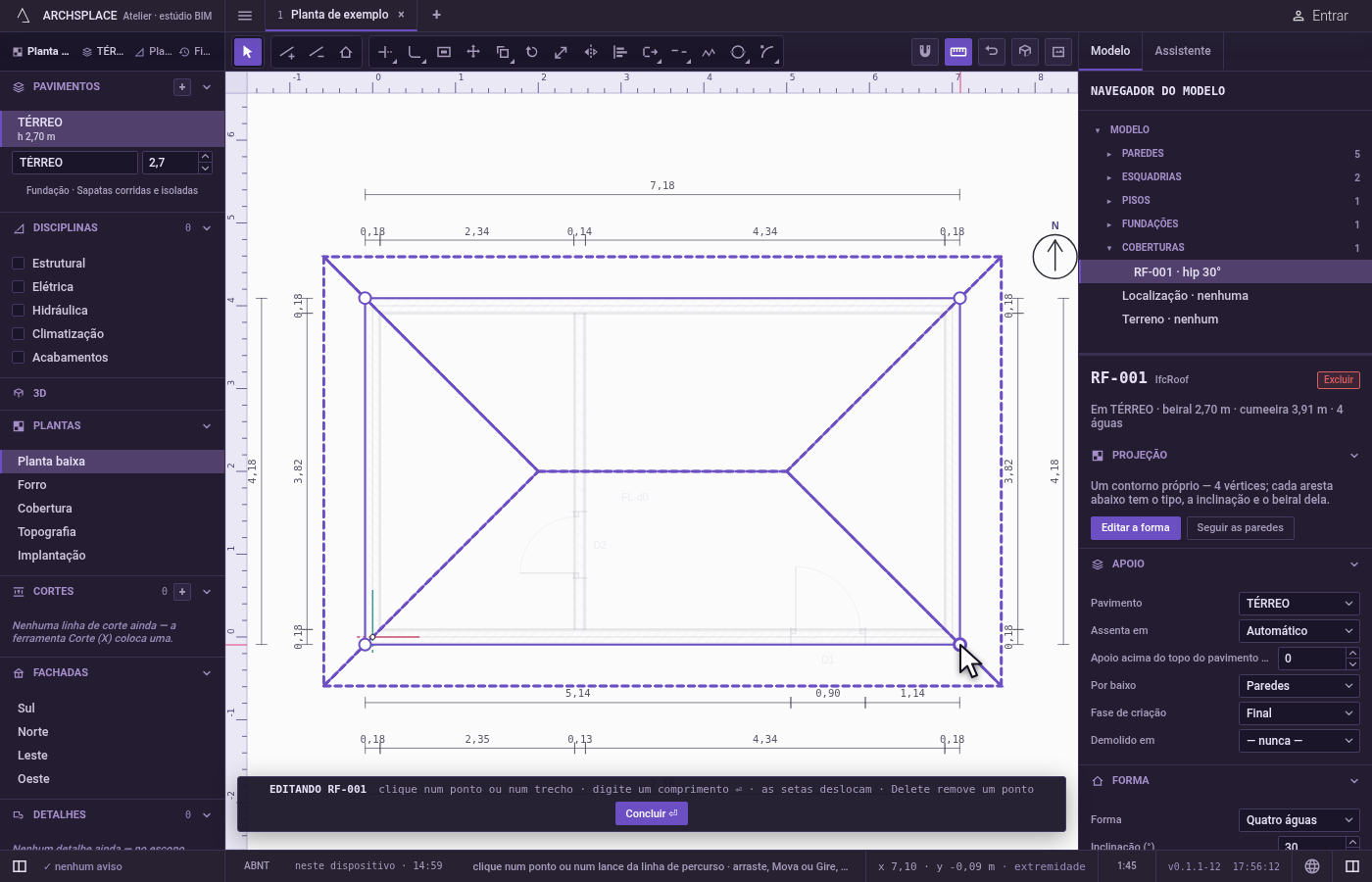

Edite a projeção. Na edição da projeção, arraste um vértice ou uma aresta, digite um comprimento ou use as ferramentas Acrescentar vértice, Remover vértice e Tipo de aresta. Enter, ou Concluir na barra ao pé da planta, encerra a edição; Esc apenas devolve Selecionar à sua mão. Um telhado que segue as paredes não tem projeção para editar: Desvincular a projeção, no painel dele, lhe dá uma.

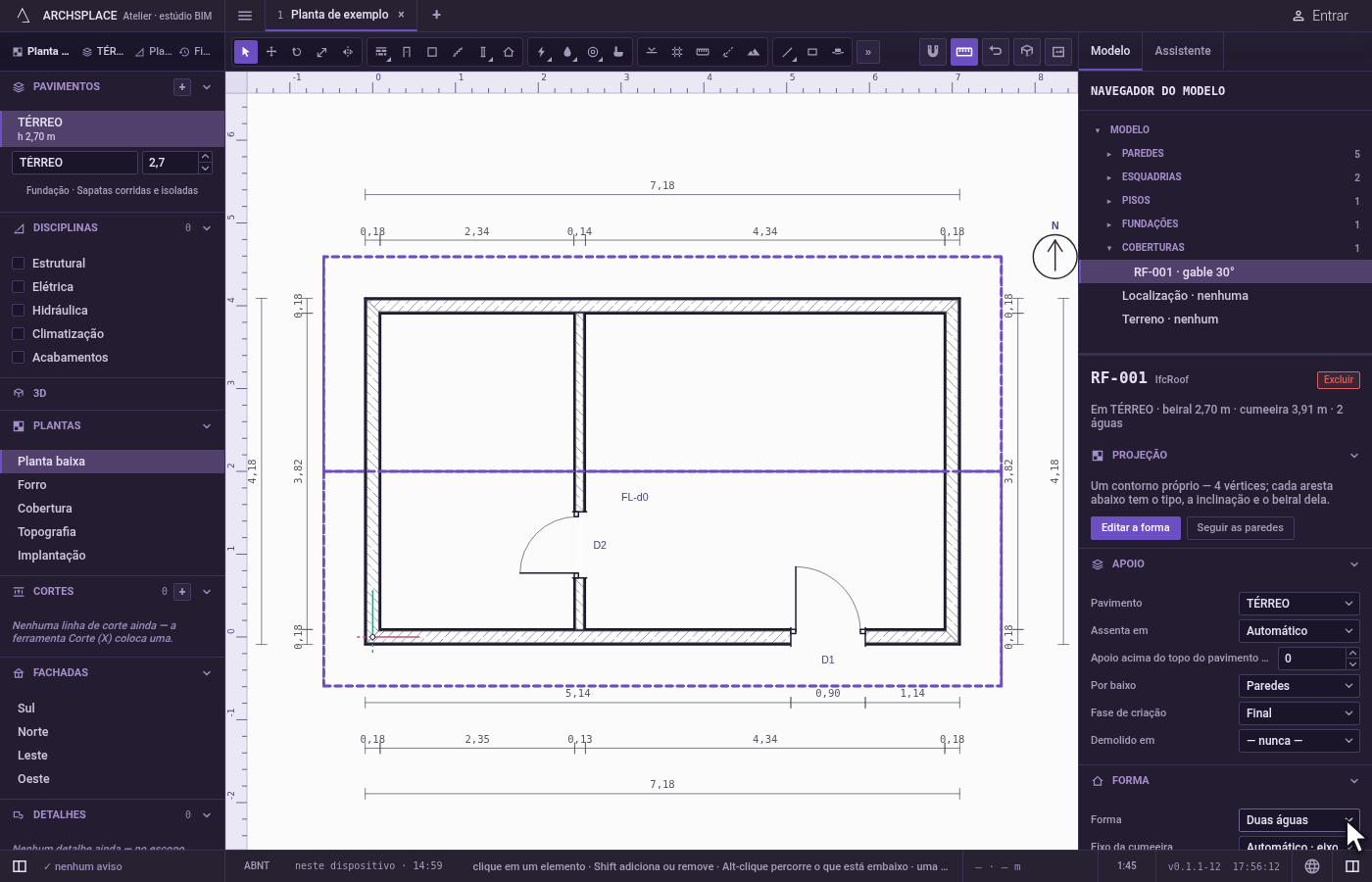

Ajuste no painel. Escolha a forma, a inclinação e o beiral e depois cada aresta na lista Arestas: água, oitão ou encosto, com inclinação e beiral próprios.

O que é recusado

Um telhado sobre as paredes sem paredes. Um telhado que segue as paredes de um pavimento sem paredes não pode ser gerado: o projeto avisa que não há paredes nesse pavimento para sustentá-lo.
Uma projeção que não fecha. A projeção precisa fechar uma área e nunca se cruzar nem se tocar. Dois vértices a menos de 12 cm um do outro não acrescentam nada, e Enter com um ou dois vértices não coloca nada.
Uma inclinação fora dos limites. A inclinação precisa ficar acima de zero e dentro do máximo do seu modelo de norma; um telhado a zero grau é um telhado plano e deve ser declarado assim.
Esc no meio do caminho. Esc descarta os vértices clicados até ali e põe Selecionar de volta na sua mão.

O que vai para o contrato

Um registro novo no fim da lista de coberturas do projeto, num único passo que um único desfazer anula: o pavimento, os vértices da projeção em metros quando ela é própria (nenhum quando segue as paredes), a forma em quatro águas, a inclinação de 30 graus, o beiral de 50 cm e a espessura de 25 cm. As águas, as cumeeiras, os espigões, os rincões e o madeiramento nunca são gravados: eles são calculados a partir da projeção e das arestas cada vez que o projeto é gerado. O que você define no painel é gravado na cobertura.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como ponho um telhado sobre as paredes que desenhei?

Abra a planta do último pavimento, clique no botão Cobertura e aperte Enter sem clicar em nenhum vértice. O telhado segue as paredes desse pavimento: a face externa das paredes é a linha do beiral.

Como faço um oitão numa ponta do telhado?

Selecione a cobertura. No painel, a lista Arestas tem uma linha para cada aresta da projeção: mude o tipo dessa aresta para Oitão. O oitão fica na vertical e é fechado por uma parede.

Por que o botão Cobertura não tem tecla?

Todas as letras já são de ferramentas mais usadas. Você pode dar uma tecla própria a Cobertura em Configurações, na seção Atalhos.
