Linha

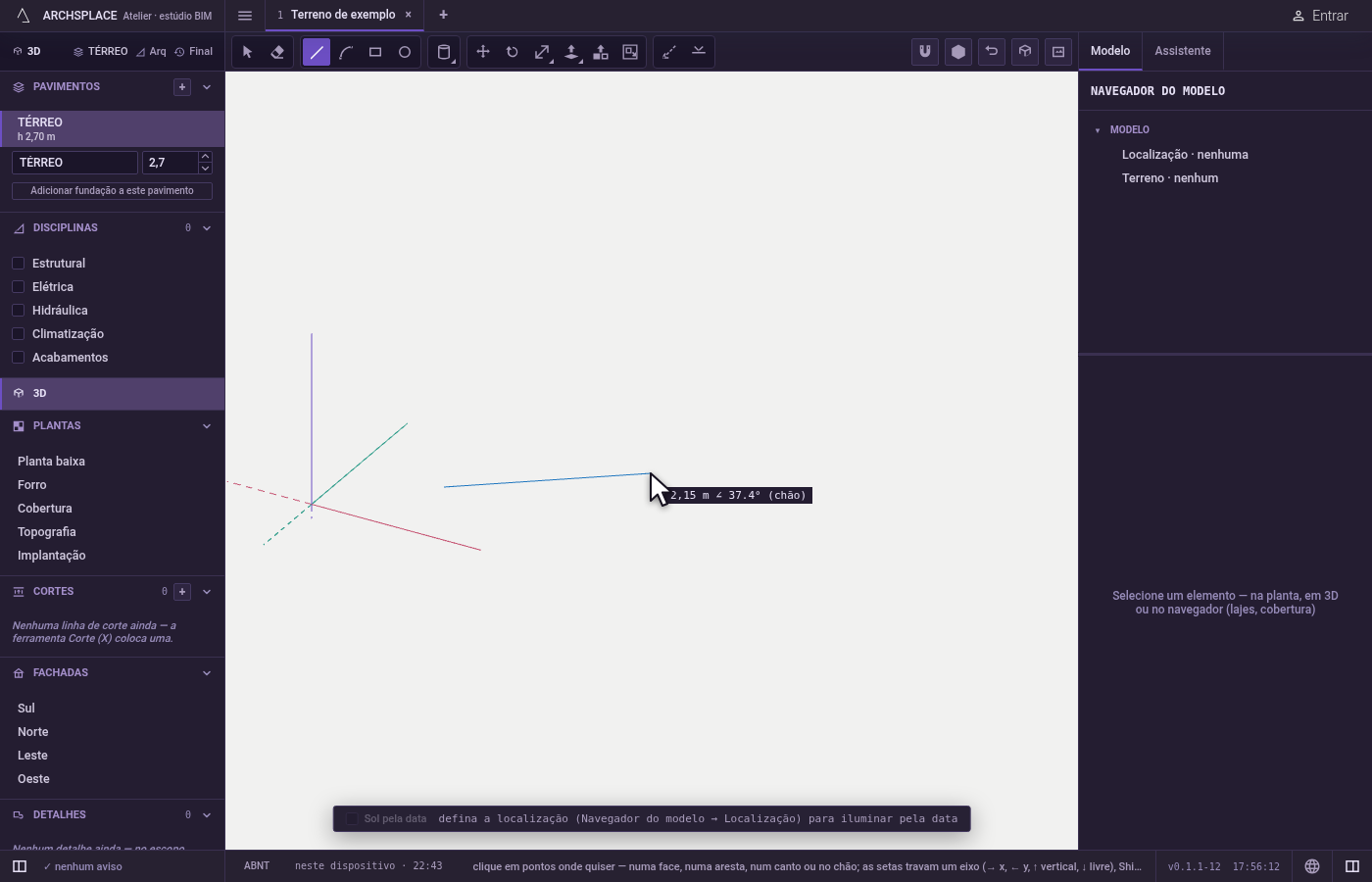

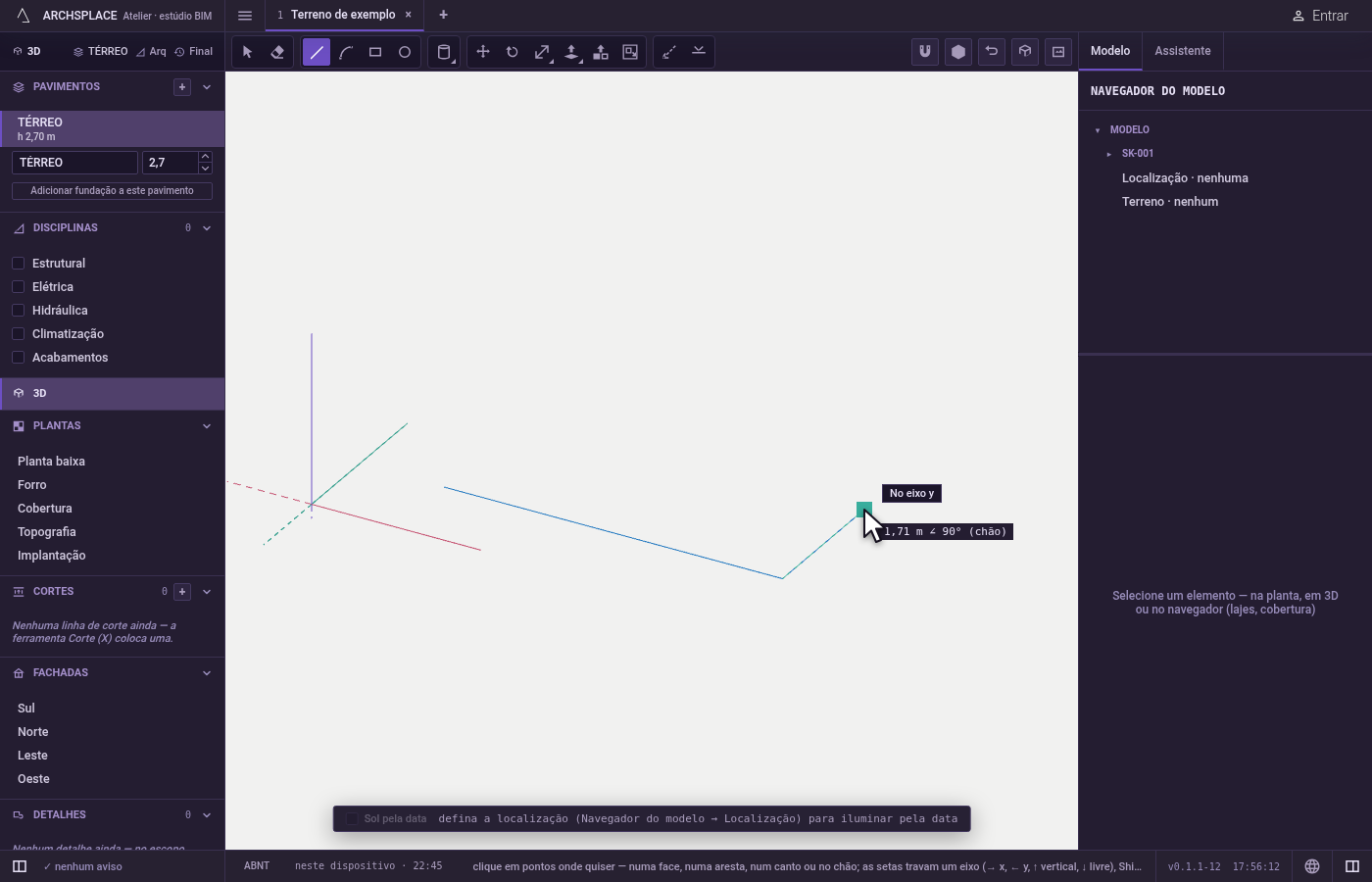

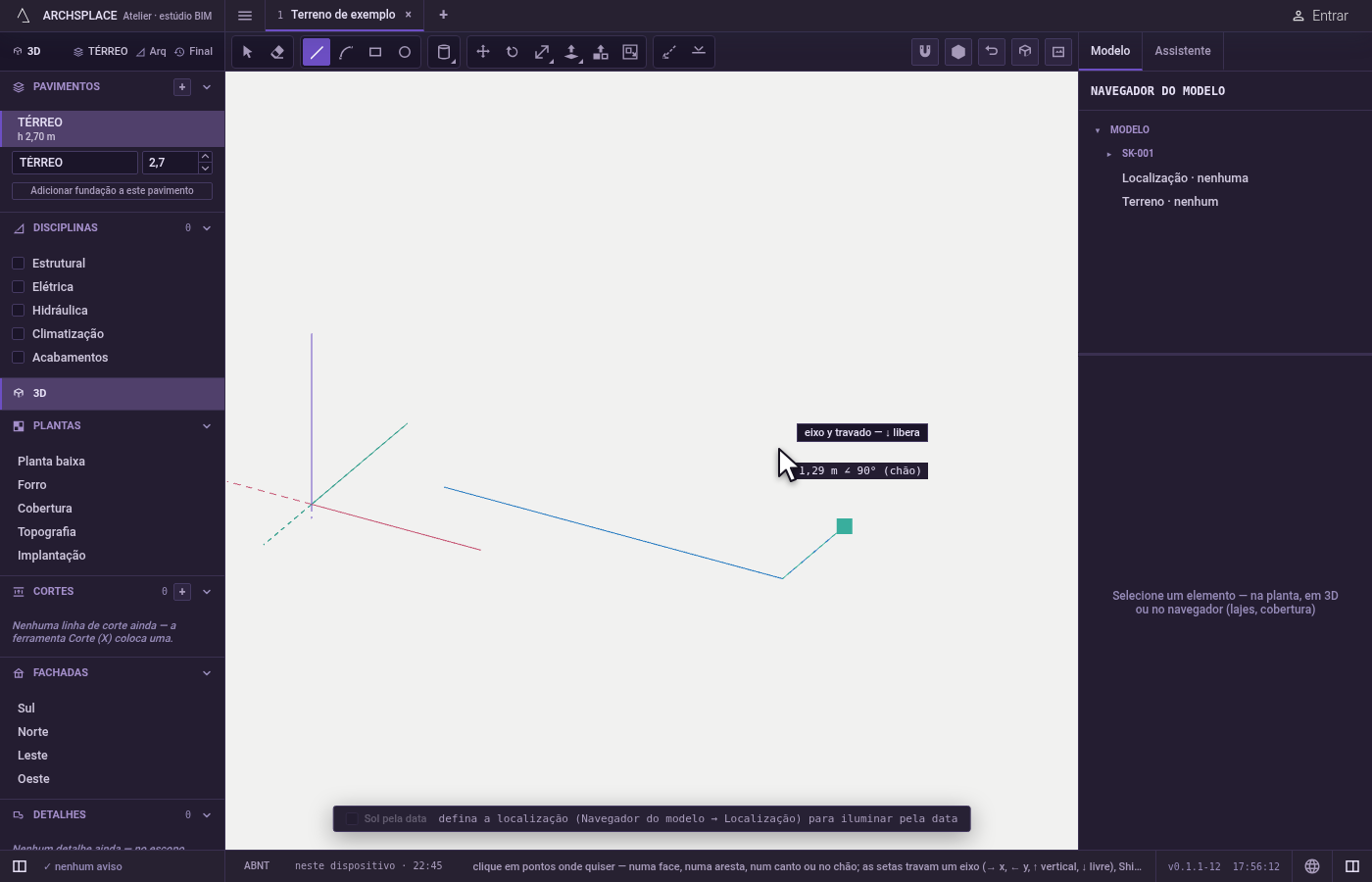

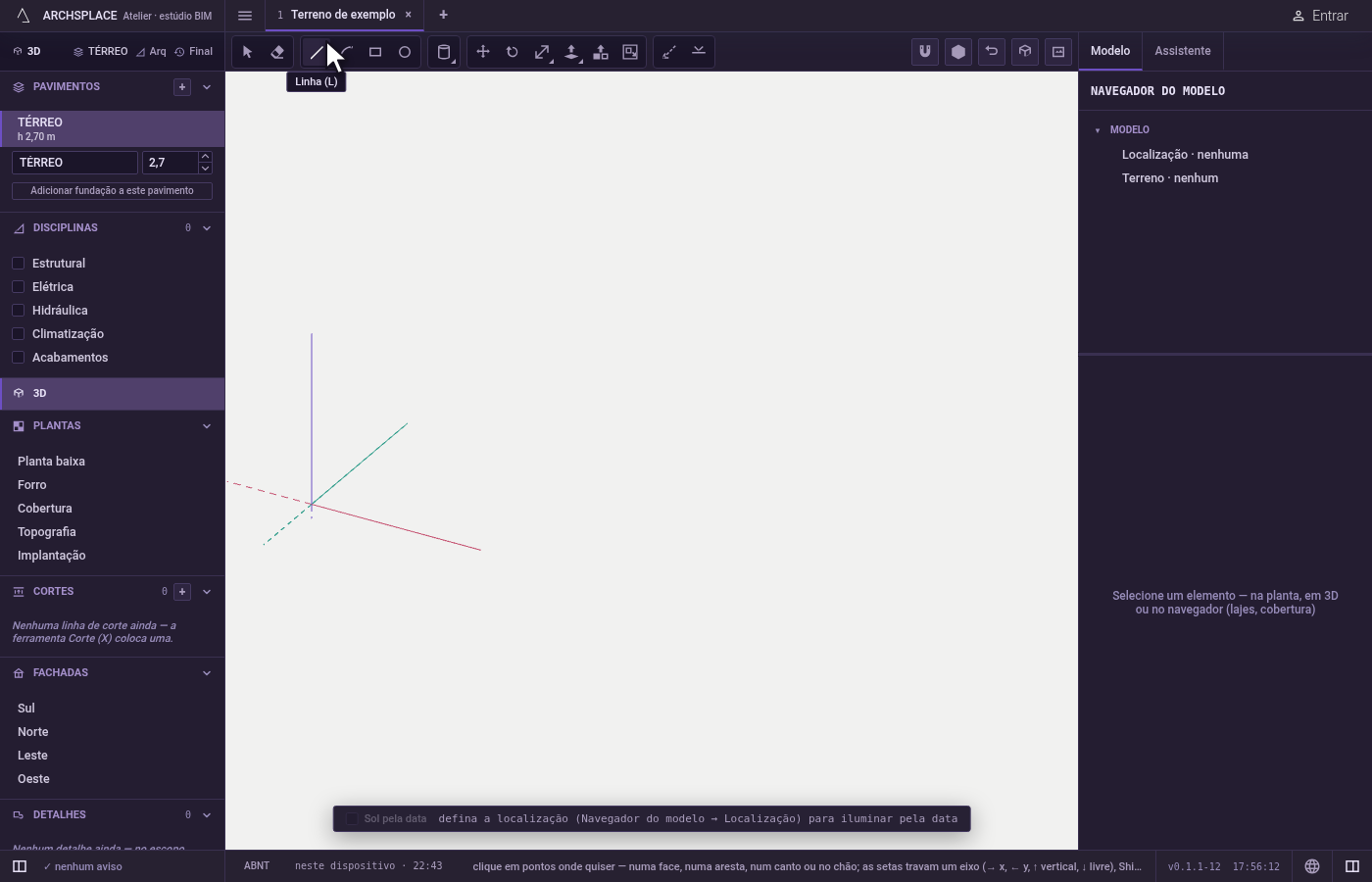

A ferramenta Linha desenha linhas retas na vista 3D, uma depois da outra. Antes de cada clique, ela lê o que está sob o cursor: um vértice, o meio de uma aresta, uma aresta, uma face, uma guia, a linha de um eixo que passa pelo último ponto, o prolongamento da última linha ou uma direção perpendicular a ela. Um marcador e uma palavra junto ao cursor (Extremidade, Ponto médio, Na aresta, Na face, No eixo x, Perpendicular, A partir do ponto e as outras) dizem o que o clique vai pegar. No vazio, o ponto cai no chão.

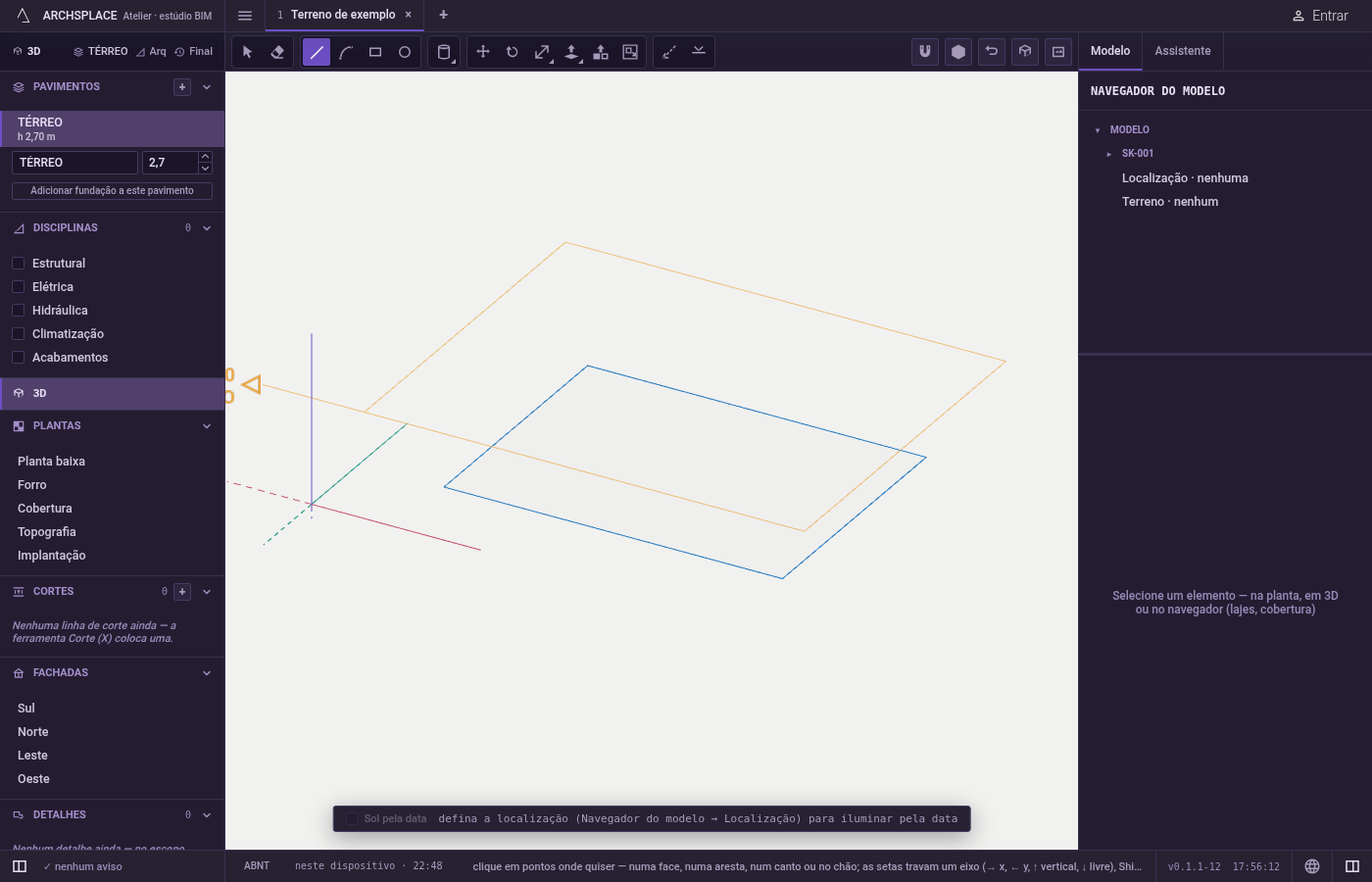

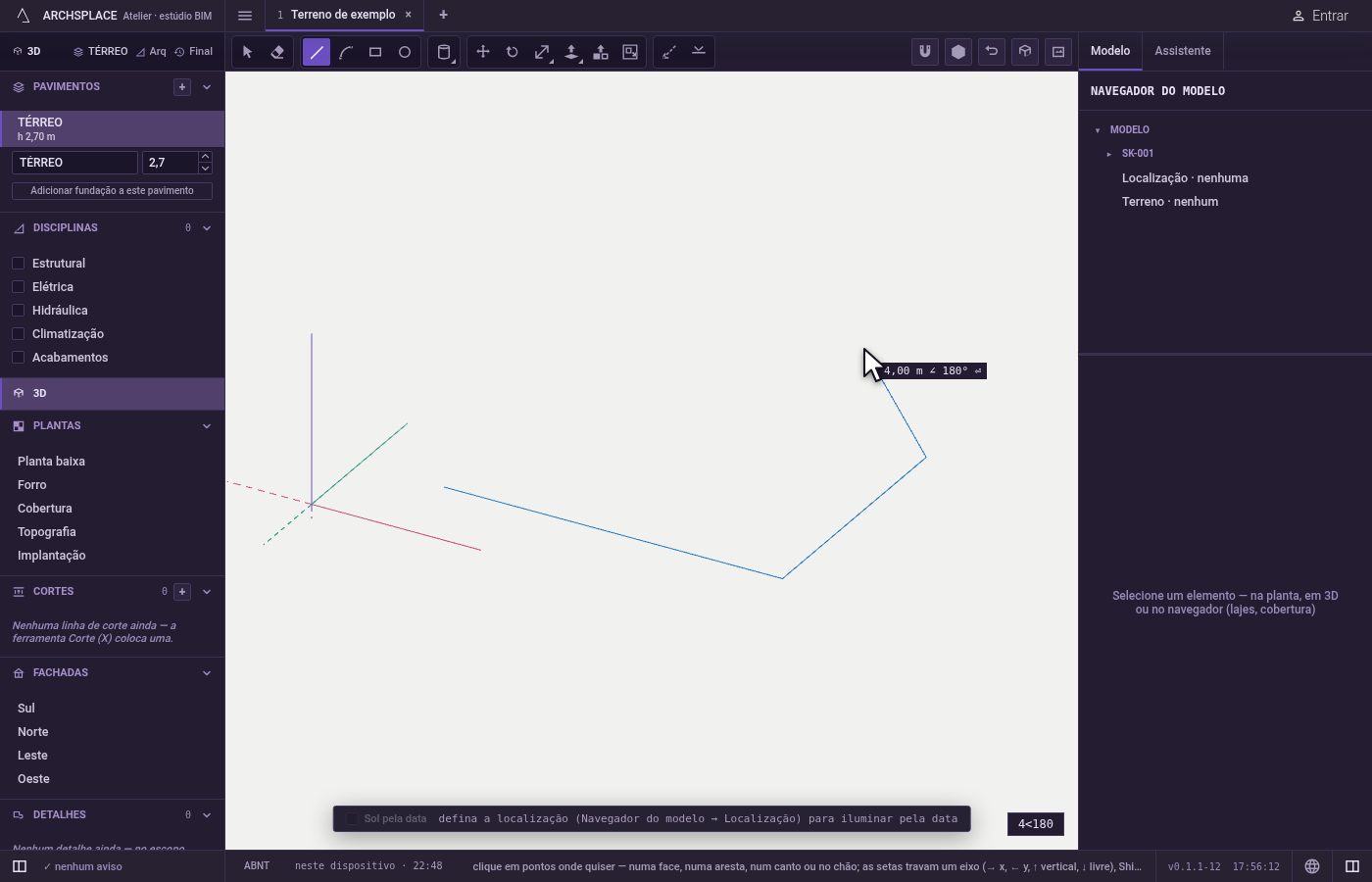

Uma linha não fica guardada até você terminar: ela passa a existir no projeto no momento em que você clica na ponta dela, e a próxima linha segue dali. Linhas que se cruzam dividem umas às outras, e linhas que fecham um contorno plano formam uma face. Desenhadas sobre a face de um sólido, as linhas passam a fazer parte desse sólido: uma linha de aresta a aresta divide a face dele, e um contorno fechado dentro de uma face recorta uma face própria.

• Para desenhar um contorno no espaço e puxá-lo num volume com Empurrar/Puxar.
• Para dividir a face de um sólido em partes que você pode empurrar ou puxar uma a uma.
• Para desenhar o percurso que uma face segue com Siga-me.
• Para desenhar linhas de construção numa face ou no ar.

Cada linha que você clica entra na geometria desenhada do modelo, ou do componente que está aberto, na hora e como um passo próprio que se desfaz. Onde ela cruza ou toca outras linhas, elas se dividem nesse ponto, e as faces são encontradas a partir dos contornos fechados; uma linha desenhada na face de um sólido passa a ser desse sólido. Nada é guardado para a face em si: ela é lida das linhas toda vez.
