Borracha

A Borracha tira linhas da geometria desenhada na vista 3D, uma com um clique ou várias passando sobre elas. Com Shift, ela oculta a linha em vez de apagar, com Ctrl a suaviza, e com os dois devolve uma linha oculta ou suavizada.

O que é

A Borracha trabalha nas linhas que você desenhou na vista 3D: as linhas e os arcos das ferramentas Linha, Arco, Retângulo e Círculo, e todas as linhas de que essas linhas passaram a fazer parte. Um clique numa linha a apaga; pressionar e passar o cursor apaga todas as linhas por onde ele passa, todas de uma vez quando você solta.

Um arco ou um círculo é uma única curva para a Borracha: tocar qualquer parte dele leva a curva inteira. Apagar uma linha abre todas as faces que ela fechava, e duas linhas que ficam alinhadas se juntam numa só.

A mesma ferramenta oculta e suaviza. Uma linha oculta ou suavizada deixa de ser desenhada, mas continua limitando as faces dela, então a superfície fica inteira. É assim que você limpa a aparência de um modelo sem mudar a forma dele.

Quando usar

Para tirar uma linha desenhada por engano, ou uma que divide uma face que você quer inteira de novo.
Para abrir uma face e desenhá-la de outro jeito.
Para ocultar as linhas que mostram onde faces planas se encontram, para que uma superfície se leia como uma só.
Para trazer de volta uma linha que você ocultou ou suavizou antes.

Passo a passo

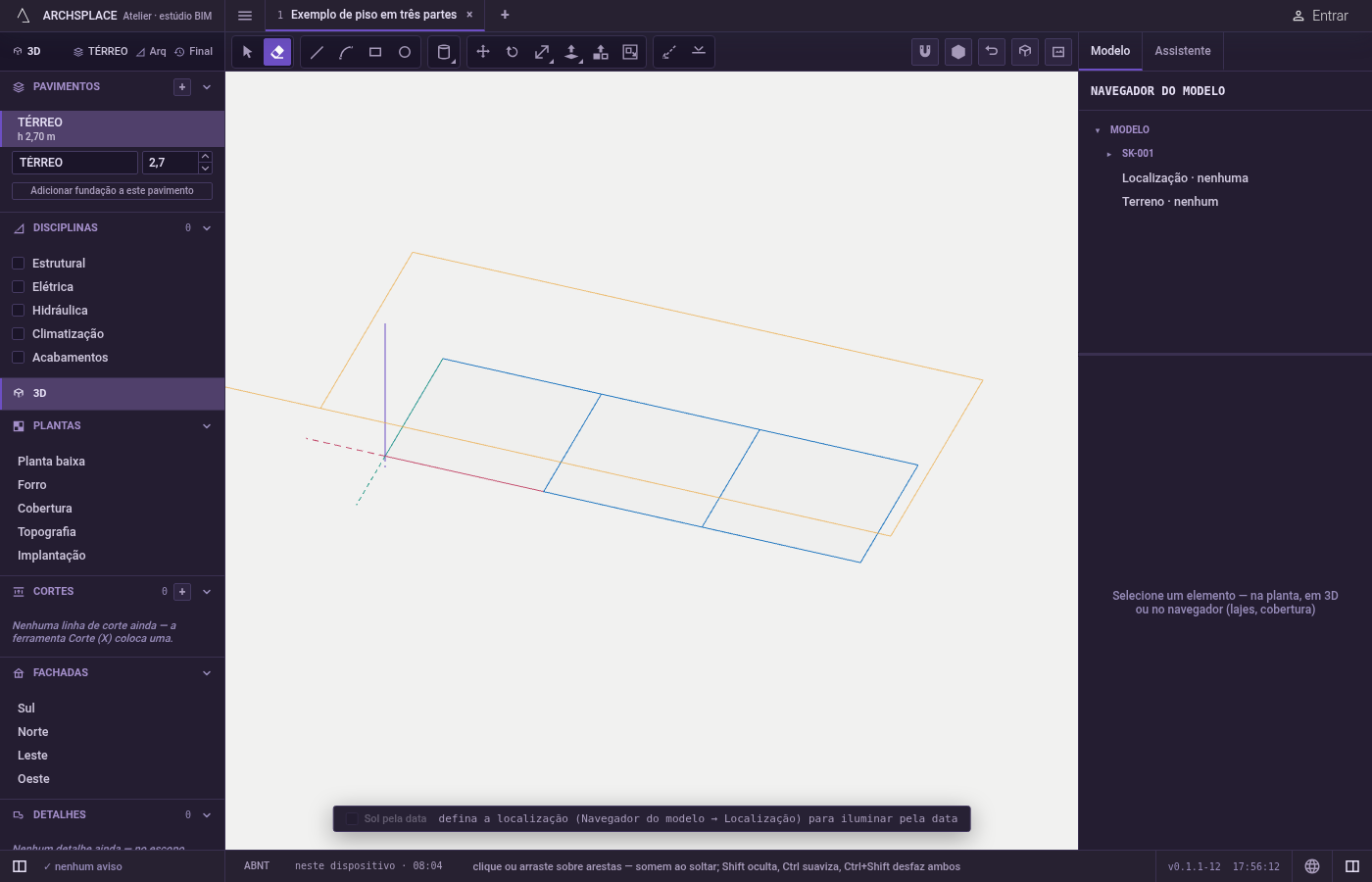

Ative a ferramenta. Aperte E ou clique em Borracha, no primeiro grupo da barra.

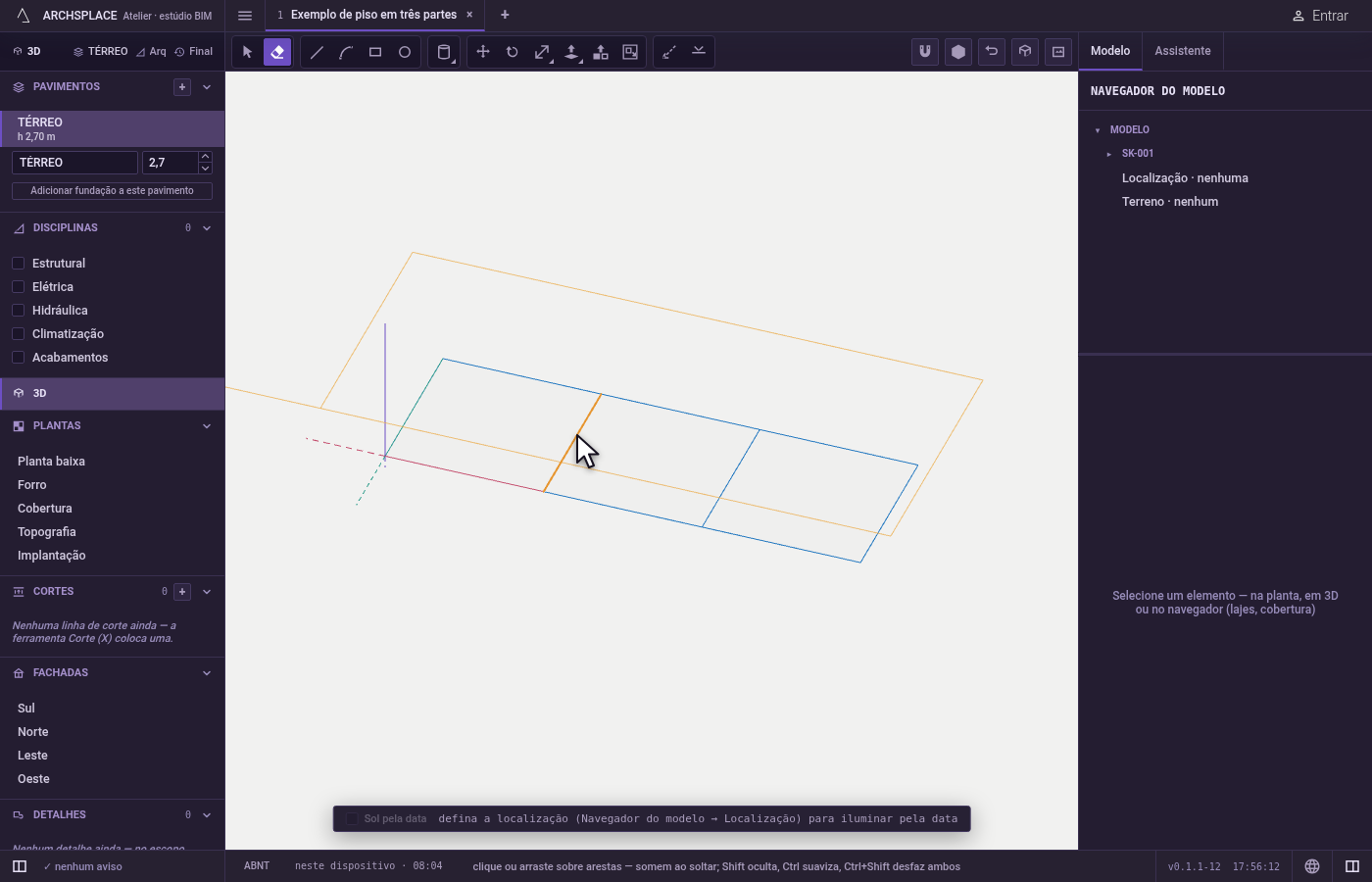

Aponte para uma linha. A linha sob o cursor se acende em laranja. Uma linha oculta ou suavizada também se acende: a Borracha continua a encontrando.
Clique ou passe por cima. Clique para pegar uma linha, ou pressione e arraste sobre várias. Cada linha por onde o cursor passa fica acesa enquanto você arrasta.

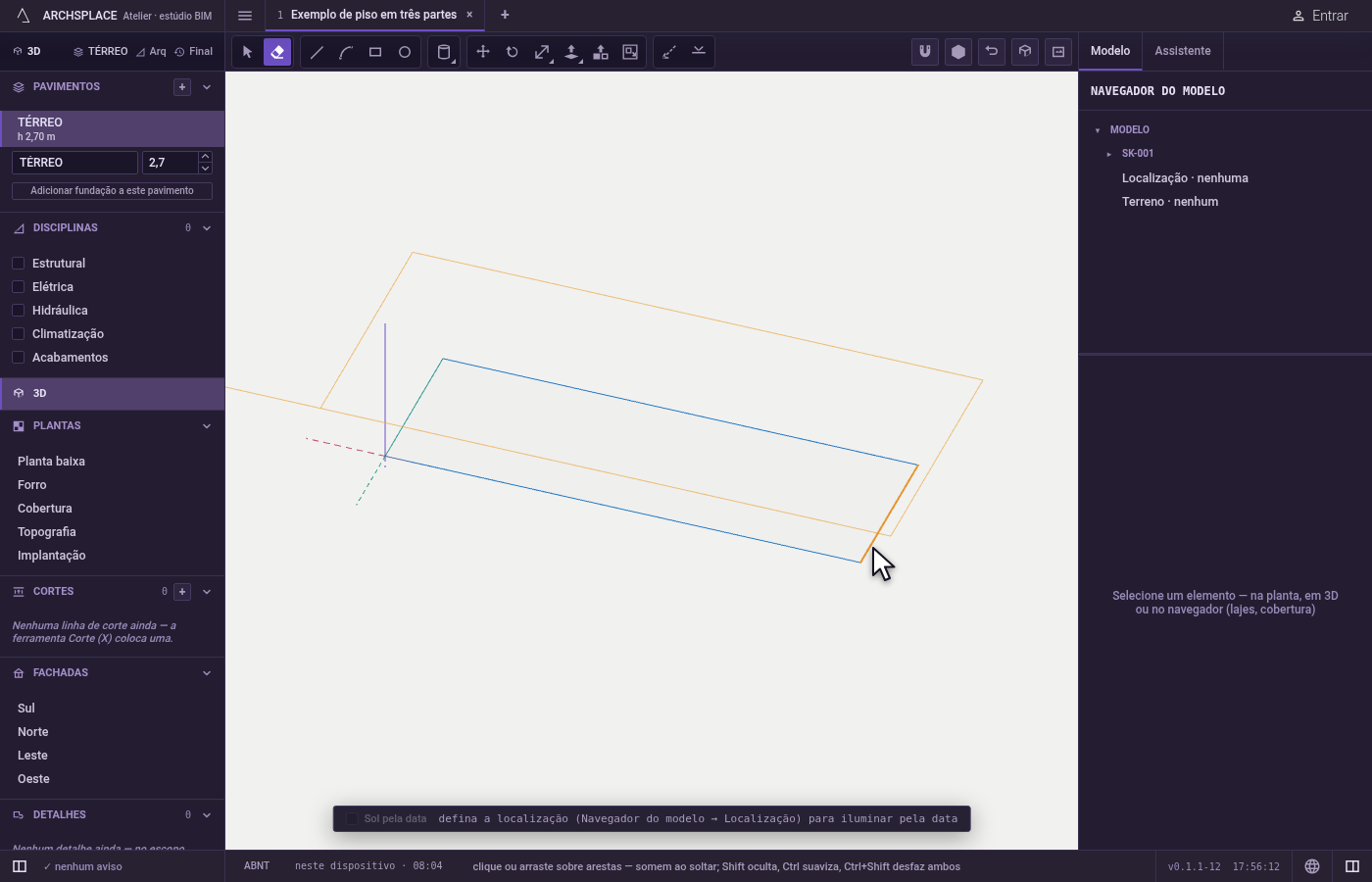

Solte com a tecla que diz o que fazer. Sem tecla, as linhas são apagadas. Com Shift pressionado ao soltar, elas são ocultadas. Com Ctrl (⌘ no Mac), são suavizadas. Com Ctrl e Shift juntos, as linhas ocultas e suavizadas são devolvidas. Cada vez que você solta é um passo que Ctrl+Z desfaz.

O que é recusado

As arestas de um sólido. As arestas de um sólido são a forma dele, então apagar uma é recusado, e um aviso diz que elas também não se ocultam nem se suavizam. Remodele o sólido com Empurrar/Puxar ou Mover.
O que não é linha. Uma face, uma parede, uma laje ou um componente não é pego pela Borracha; selecione e aperte Delete.
O interior de um componente fechado. Abra o componente primeiro e depois apague as linhas dele.

O que vai para o contrato

Apagar tira as linhas da geometria desenhada do modelo, ou do componente que está aberto, e as faces que elas fechavam são encontradas de novo a partir das linhas que sobram. Ocultar e suavizar mantêm as linhas e as marcam, para que deixem de ser desenhadas mas continuem limitando as faces; devolvê-las tira a marca. Cada vez que você solta é um passo que se desfaz.

Veja também

Perguntas frequentes

O que acontece com uma face quando apago uma das linhas dela?

A face se abre: sem essa linha, o contorno dela não fecha mais, então a face some e as outras linhas ficam. Duas linhas que ficam alinhadas depois de apagar se juntam numa só.

Como oculto uma linha sem abrir a face?

Segure Shift no momento de soltar o mouse. A linha deixa de ser desenhada, mas as faces que ela limitava continuam inteiras. Segure Ctrl para suavizá-la, e Ctrl e Shift juntos para trazer de volta linhas ocultas ou suavizadas.

Posso apagar a aresta de um sólido?

Não. As arestas de um sólido são a forma dele. A Borracha as recusa, e Shift ou Ctrl se recusam a ocultá-las ou suavizá-las. Empurre, puxe ou exclua o sólido.
