Arco por raio

Arco por raio desenha um arco de verdade no editor de esboço entre um início e um fim que você clica, com o raio que você digita ou define com o cursor, curvado para o lado em que o cursor está. Ele sempre dá o arco menor, no máximo um semicírculo.

O que é

Arco por raio desenha um arco entre dois pontos que você dá, com um raio definido. Dos arcos com esse raio que ligam os dois pontos, ele desenha o menor, que se curva para o lado em que o cursor está. O raio vem do cursor, como a distância dele até o meio da reta entre os dois pontos, ou de um número que você digita.

Como o raio nunca pode ser menor que metade da distância entre as pontas, o arco mais cheio que ele desenha é um semicírculo; um raio maior dá um arco mais abatido.

Quando usar

Para desenhar um arco abatido de raio conhecido sobre um vão.
Para ligar dois pontos com uma curva suave de raio definido.

Passo a passo

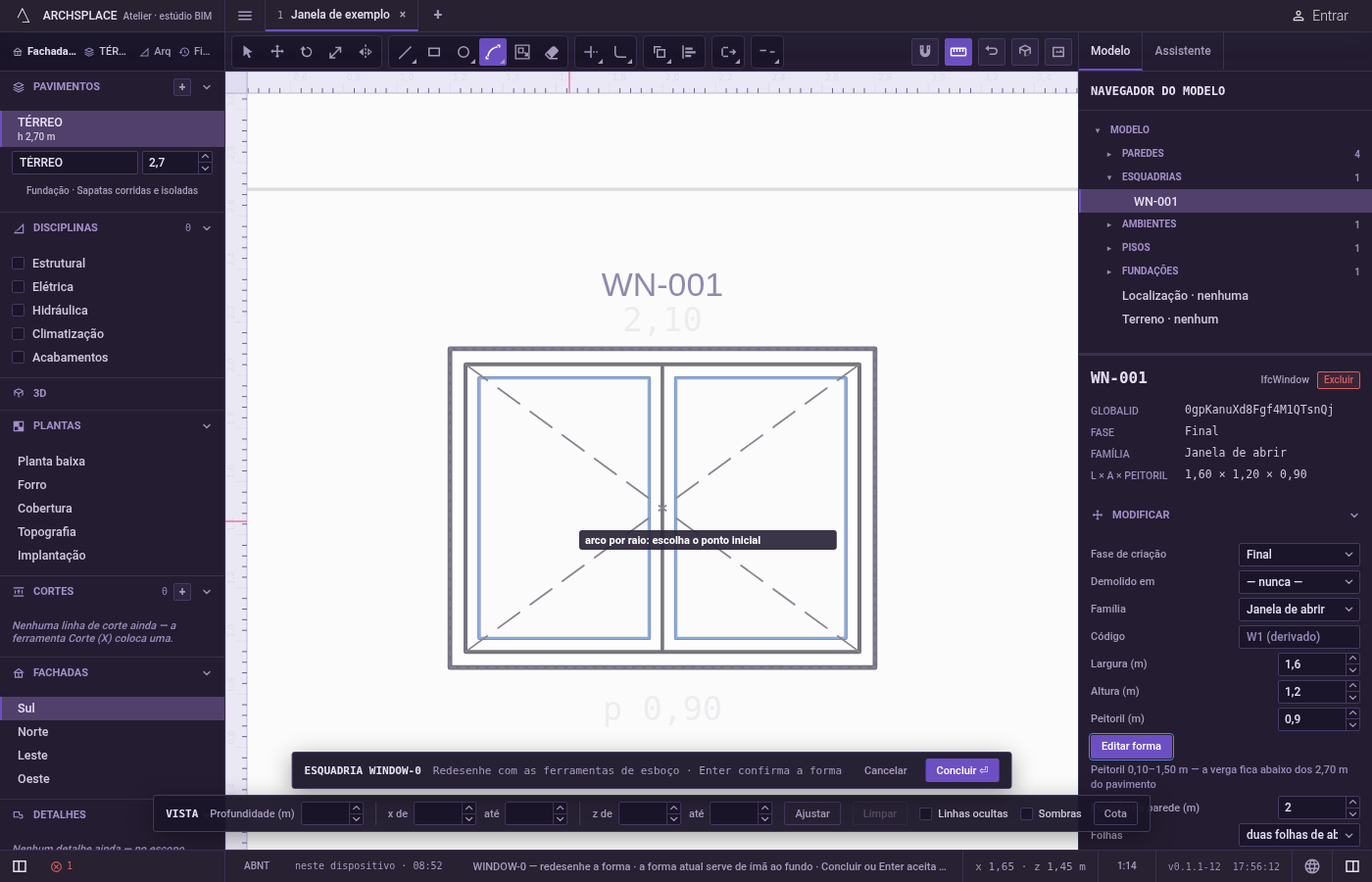

Ative Arco por raio. No editor de esboço (veja em Selecionar como entrar nele), digite A e logo depois S, ou clique em Arco por raio na barra do editor. A dica junto ao cursor diz arco por raio: escolha o ponto inicial.
Clique no início. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista. Você também pode digitá-lo como x;y a partir da origem do editor, o centro da esquadria no nível do piso ou a origem da planta.

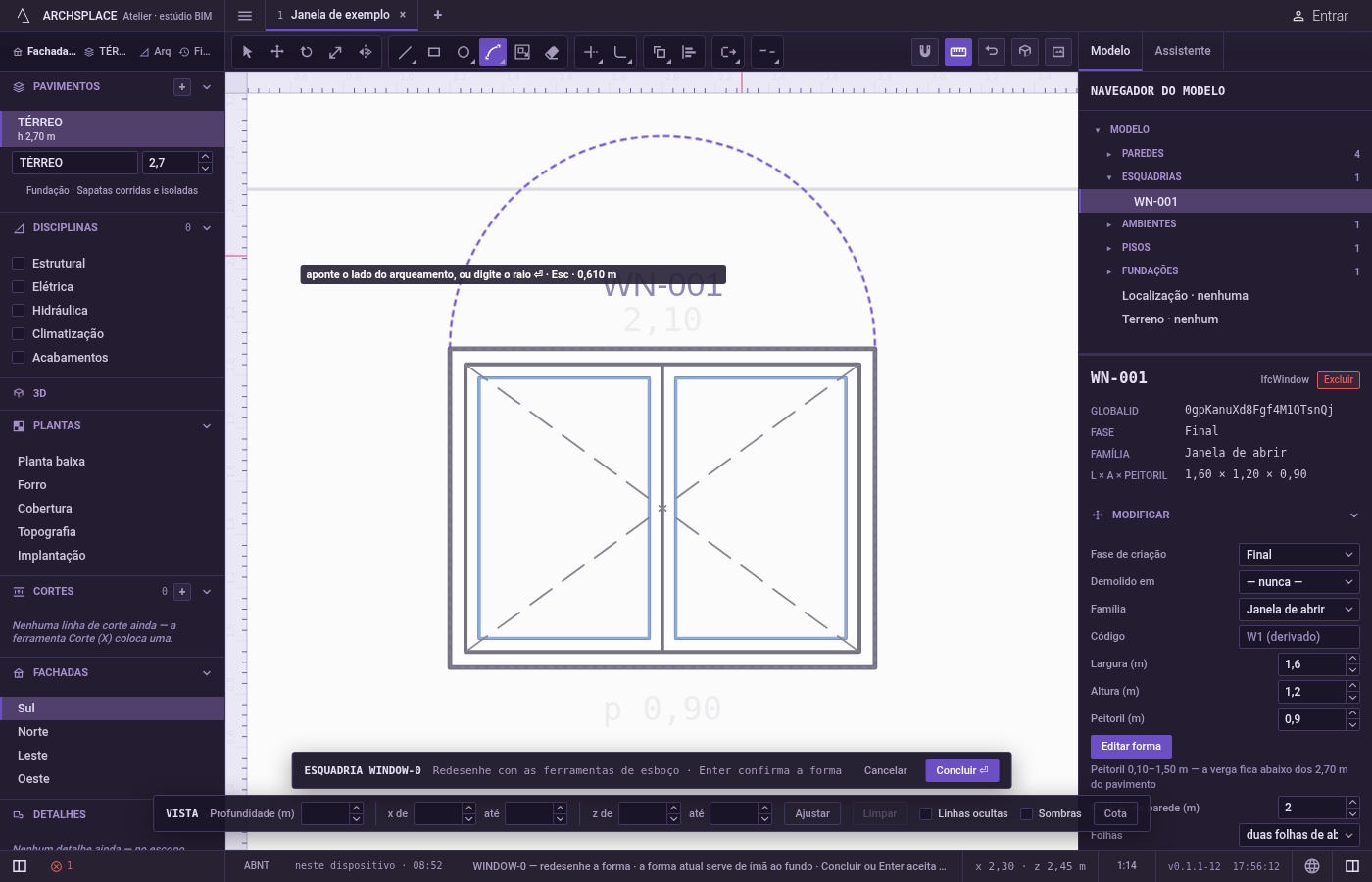

Clique no fim. Ele se prende do mesmo jeito e pode ser digitado como ponto, como @1,2;0 a partir do início.

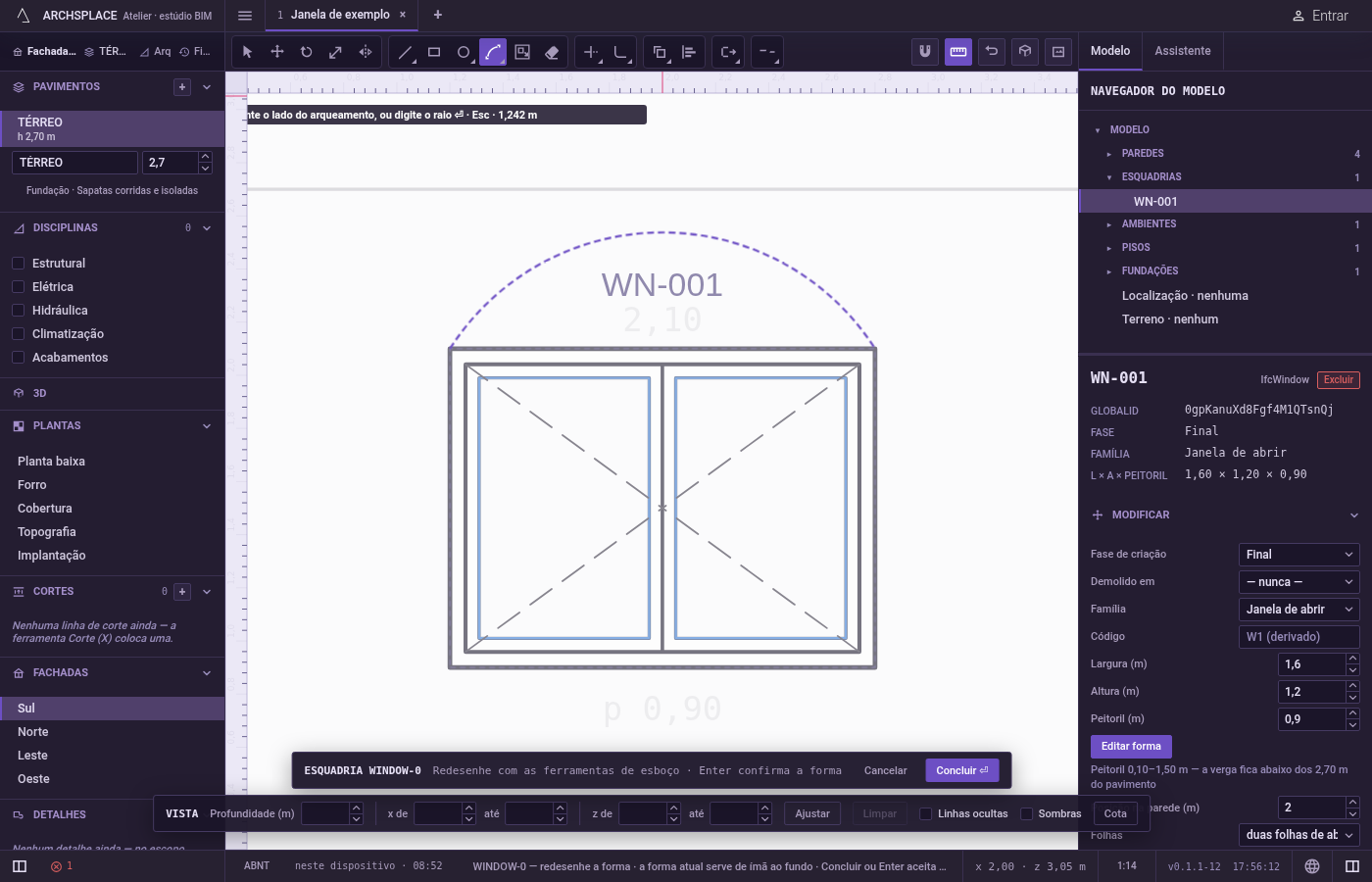

Aponte o lado e o raio. O arco acompanha o cursor, curvando-se na direção dele. A distância do cursor até o meio da corda é o raio, então um cursor perto do meio dá um semicírculo, e um cursor mais longe dá um arco mais abatido. Clique para desenhá-lo.

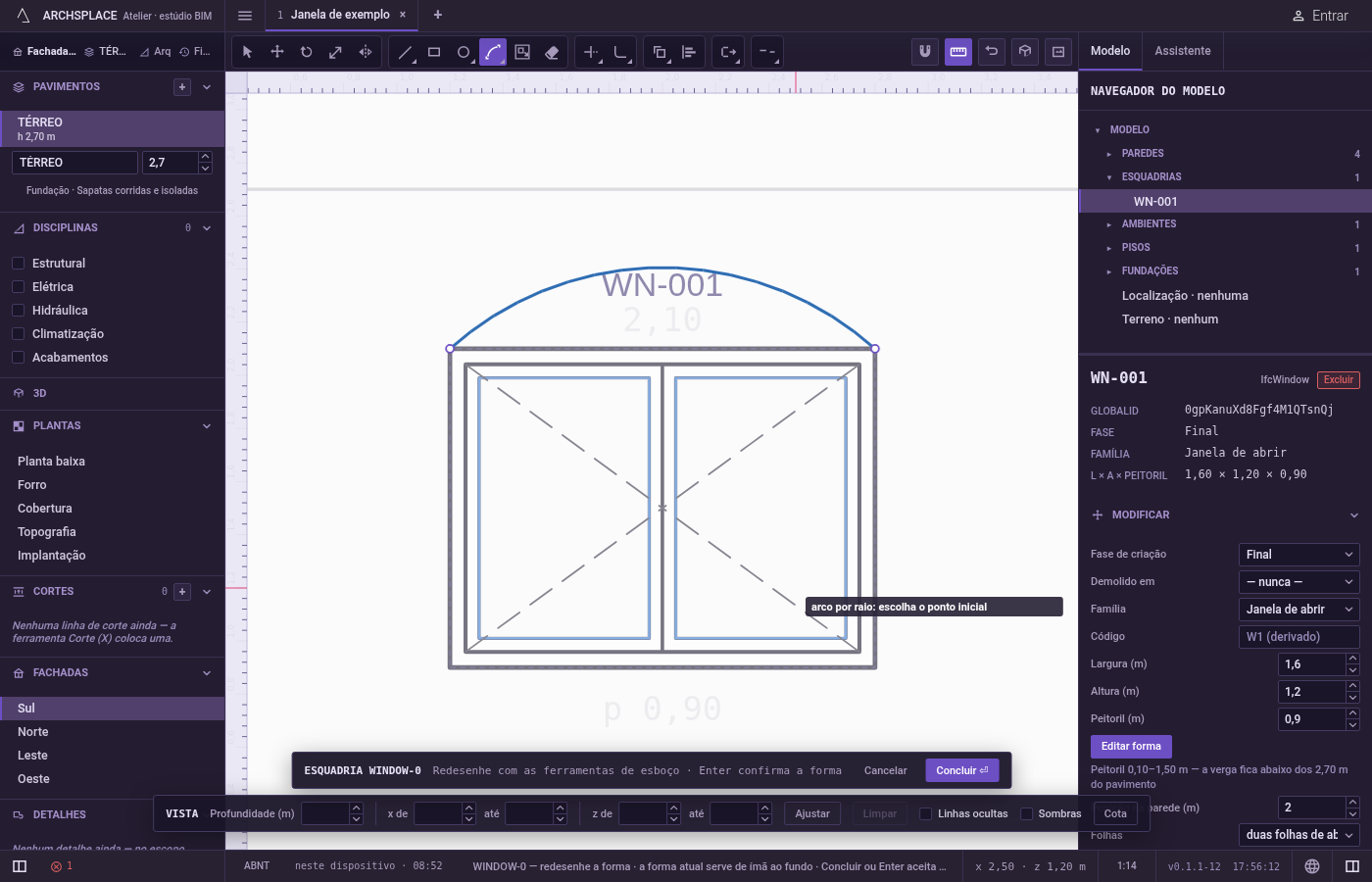

Ou digite o raio. Mantenha o cursor do lado para onde o arco deve se curvar, digite o raio nas unidades do projeto e aperte Enter.

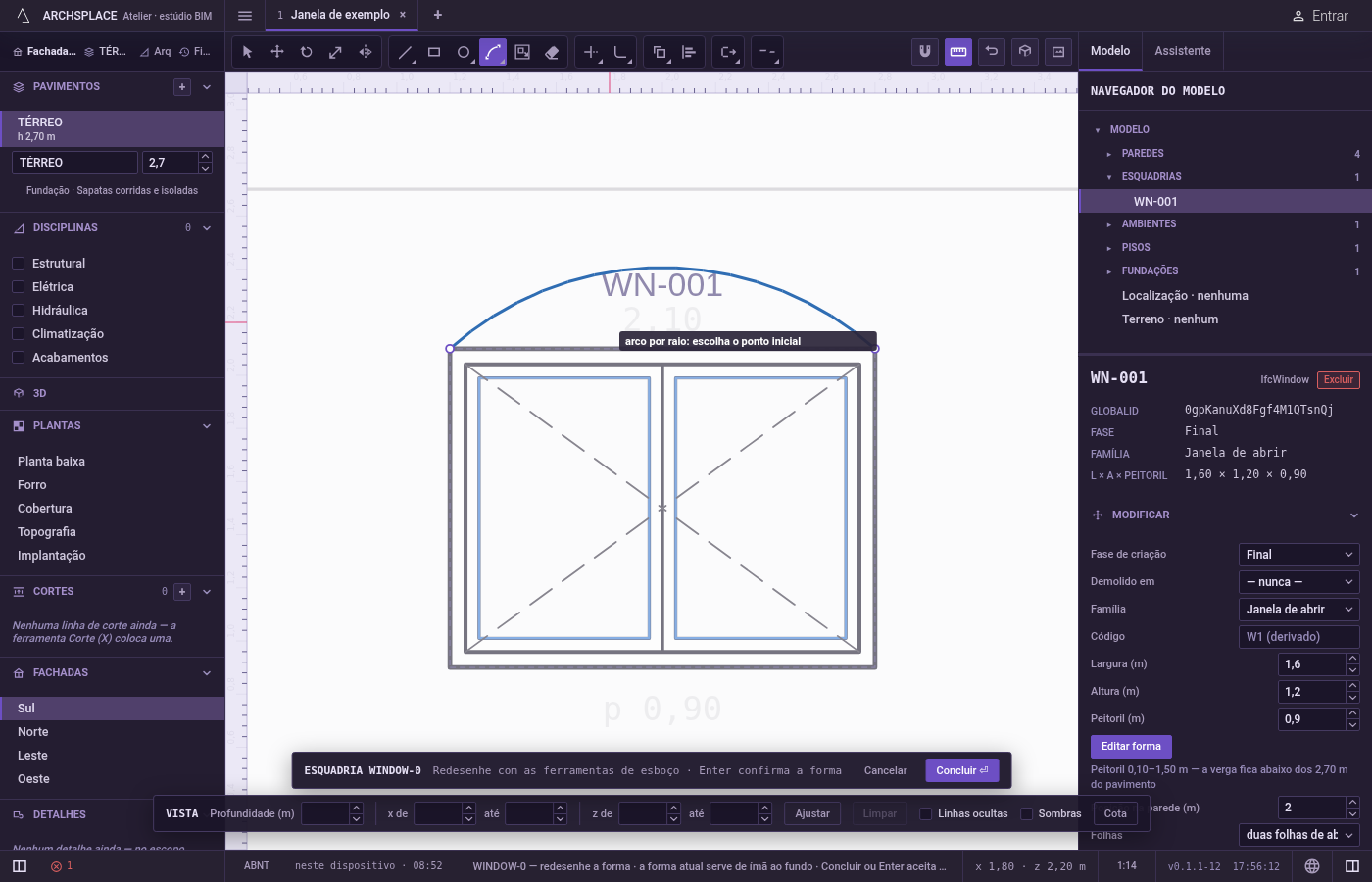

Siga em frente. O arco é desenhado e fica selecionado, e a ferramenta espera o próximo. Esc descarta os pontos dados e depois volta para Selecionar.

O que é recusado

Um raio menor que metade da corda. Nenhum arco com esse raio liga as duas pontas, e a dica diz esse ponto não forma figura.
Um fim sobre o início. Uma corda sem comprimento não forma arco, e é recusada do mesmo jeito.
Mais que um semicírculo. É sempre o arco menor que é desenhado. Use Arco ou Arco por centro para um arco maior.
Um raio digitado cedo demais. O raio só é aceito depois do fim. Um número sozinho digitado antes não faz nada.

O que vai para o contrato

Nada até você apertar Concluir. Cada arco é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um arco só fecha um contorno junto com as suas outras linhas. Ele vira uma curvatura, o terceiro número do ponto onde começa. Uma janela de 1,20 m de largura sob um arco abatido de raio 1,50 m:

Veja também

Perguntas frequentes

Como desenho um arco abatido de raio 1,50 m sobre um vão de 1,20 m?

Digite A e logo depois S, clique nos dois cantos de cima do vão, ponha o cursor acima deles, digite 1,5 e aperte Enter.

Por que o meu raio digitado é recusado?

Ele é menor que metade da distância entre as duas pontas, então nenhum arco com esse raio consegue ligá-las. Metade da distância dá um semicírculo; qualquer valor maior dá um arco mais abatido.

Consigo mais que um semicírculo?

Não. Arco por raio sempre dá o arco menor. Use Arco ou Arco por centro para um maior.
