Transformar

Transformar põe uma caixa em volta do que você tem na mão na vista 3D, com uma alça em cada vértice, aresta e face dela: arraste uma alça e a seleção muda de escala em relação à alça oposta. Um mesmo gesto aumenta, estica, achata ou espelha, e um valor digitado no lugar define tudo com exatidão.

O que é

Transformar lê o que você tem na mão e desenha a caixa dele: a menor caixa, alinhada aos eixos, que contém tudo. Uma alça fica em cada vértice, no meio de cada aresta e no centro de cada face que a caixa tem: 26 num volume, 8 numa face plana, 2 numa aresta reta. A alça sob o cursor fica laranja, e o cursor vira uma seta dupla na direção da alça.

Arrastar uma alça muda a escala da seleção em relação à alça do outro lado da caixa. Uma alça de face estica uma direção, uma alça de aresta duas, uma alça de vértice as três. Um fator 2 dobra, 0,5 reduz à metade, e além da alça oposta a seleção se vira do avesso: um fator -1 é um espelhamento. Enquanto uma alça está na mão, a seleção sai de cena e só a prévia dela fica onde vai cair.

A ferramenta trabalha com sólidos, linhas soltas, componentes e com as faces, as arestas e os vértices de um sólido, cujos vizinhos acompanham. As paredes e os outros elementos da planta ficam com a parte da mudança que acontece em planta.

Quando usar

Para deixar um sólido maior ou menor, no olho ou por um fator exato.
Para esticar um sólido numa direção, como deixar uma caixa mais comprida.
Para espelhar um sólido ou um componente, ou fazer uma cópia espelhada.
Para redimensionar algo a um comprimento exato numa direção.

Passo a passo

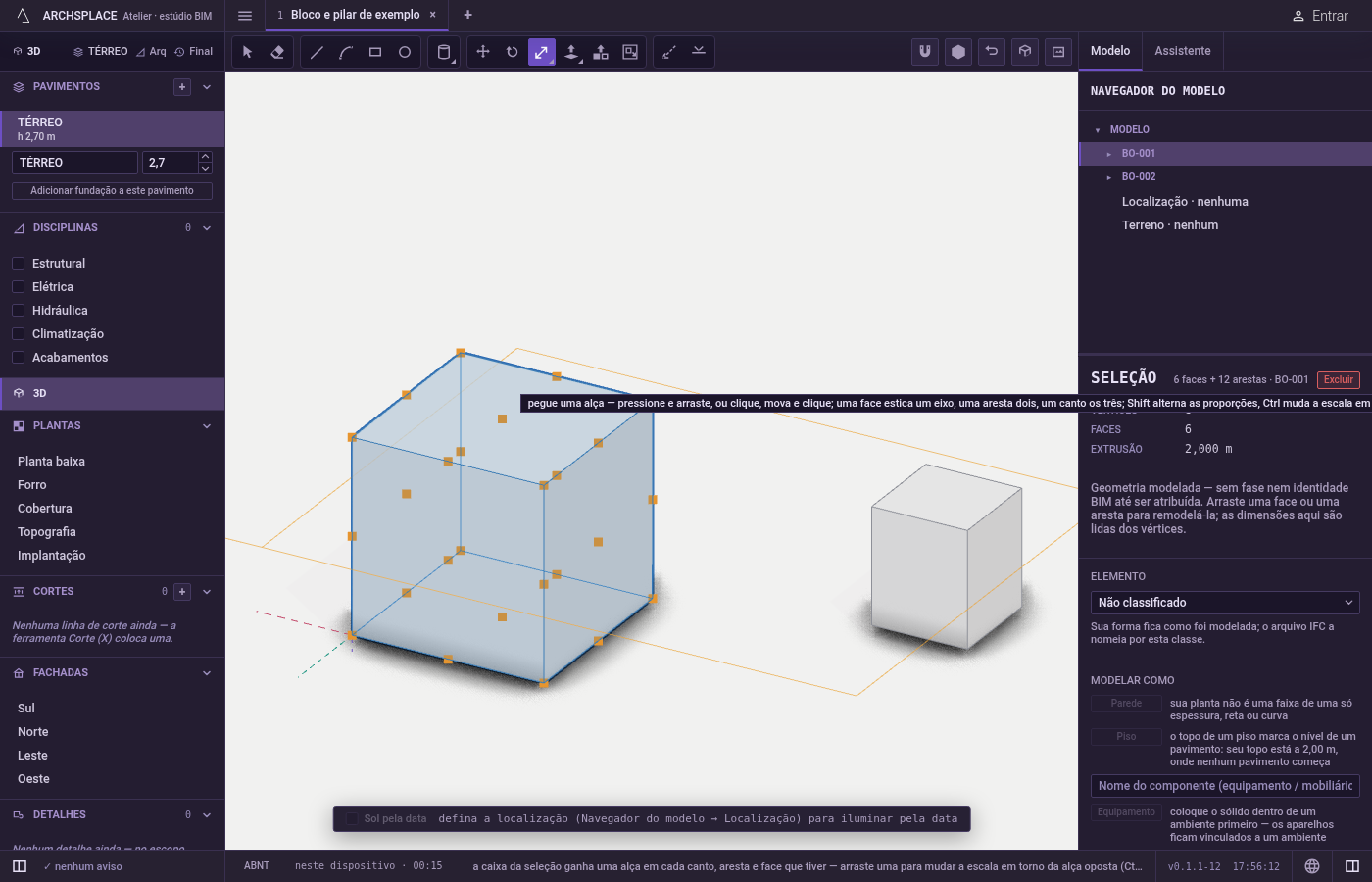

Escolha o que muda. Selecione, ou ative a ferramenta e clique num sólido, numa parede ou num componente: o clique o seleciona, e a caixa dele aparece.

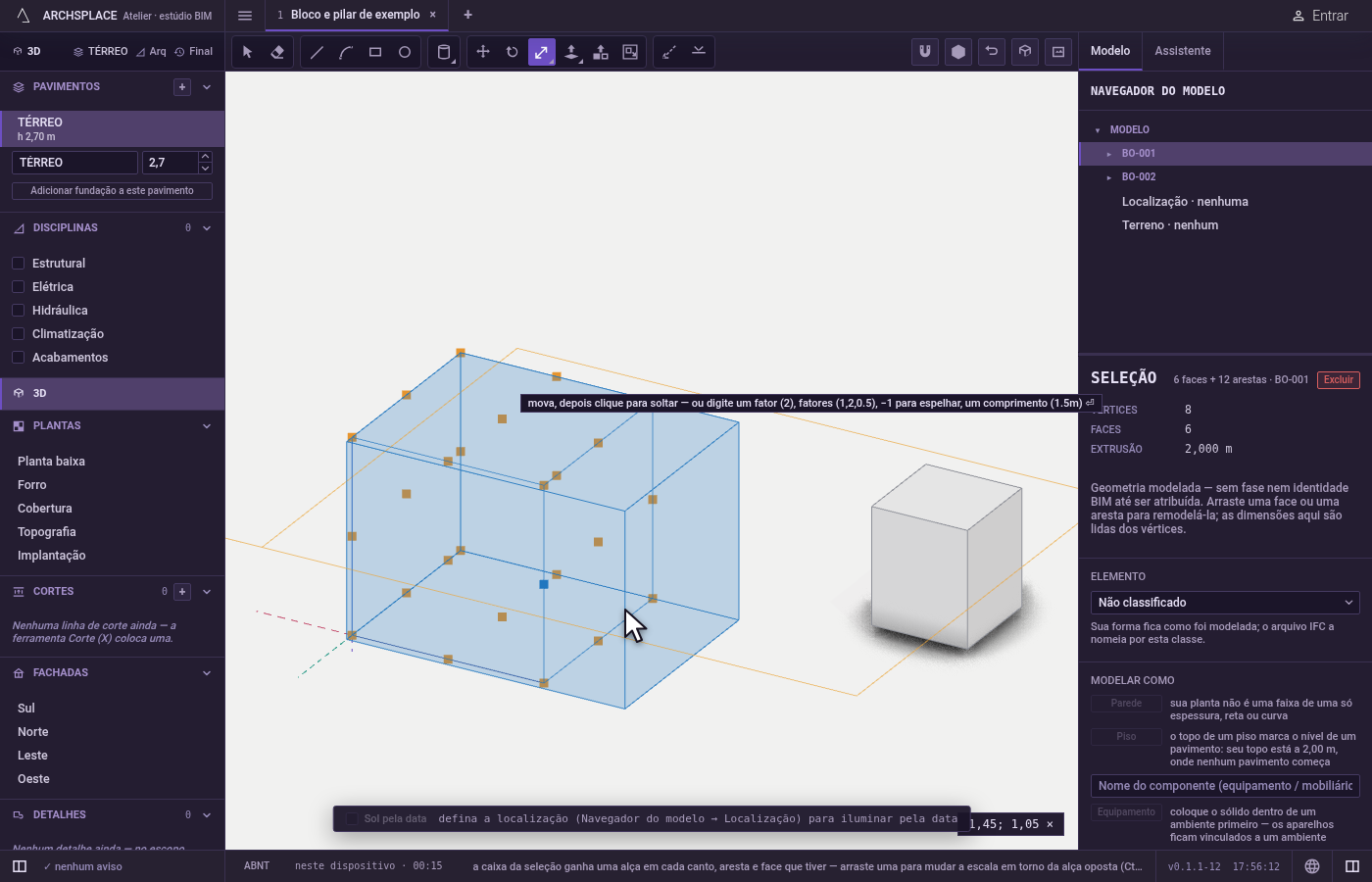

Ative a ferramenta. Aperte T ou clique em Transformar. A caixa e as alças ficam sobre a seleção; a dica diz o que cada alça faz.

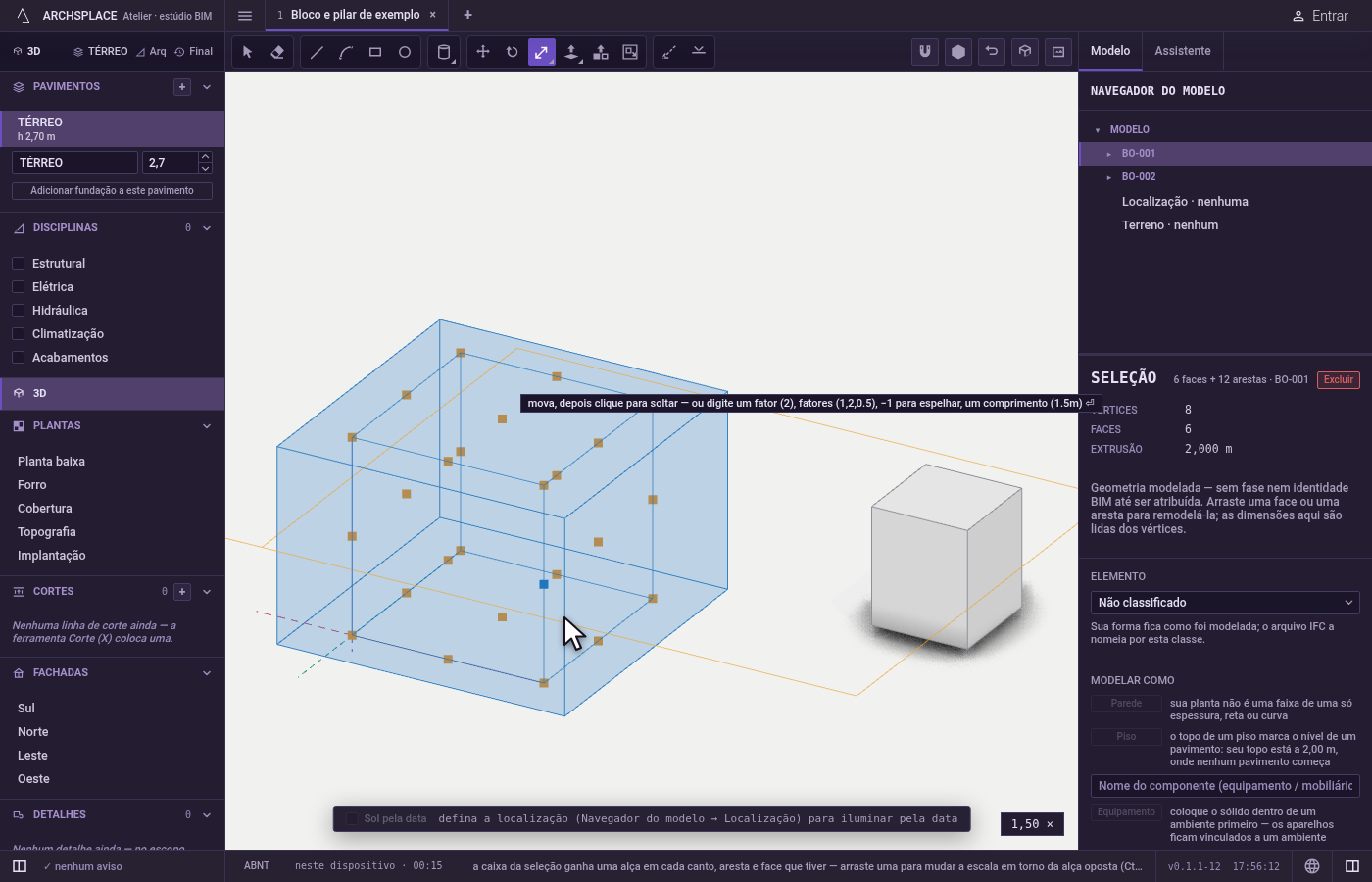

Pegue uma alça. Pressione e arraste, ou clique, mova e clique de novo para soltar. Ctrl (⌘ no Mac) muda a escala em relação ao centro em vez da alça oposta. Shift alterna entre livre e proporcional: os vértices são proporcionais a não ser que Shift esteja pressionado, e as arestas livres a não ser que esteja.

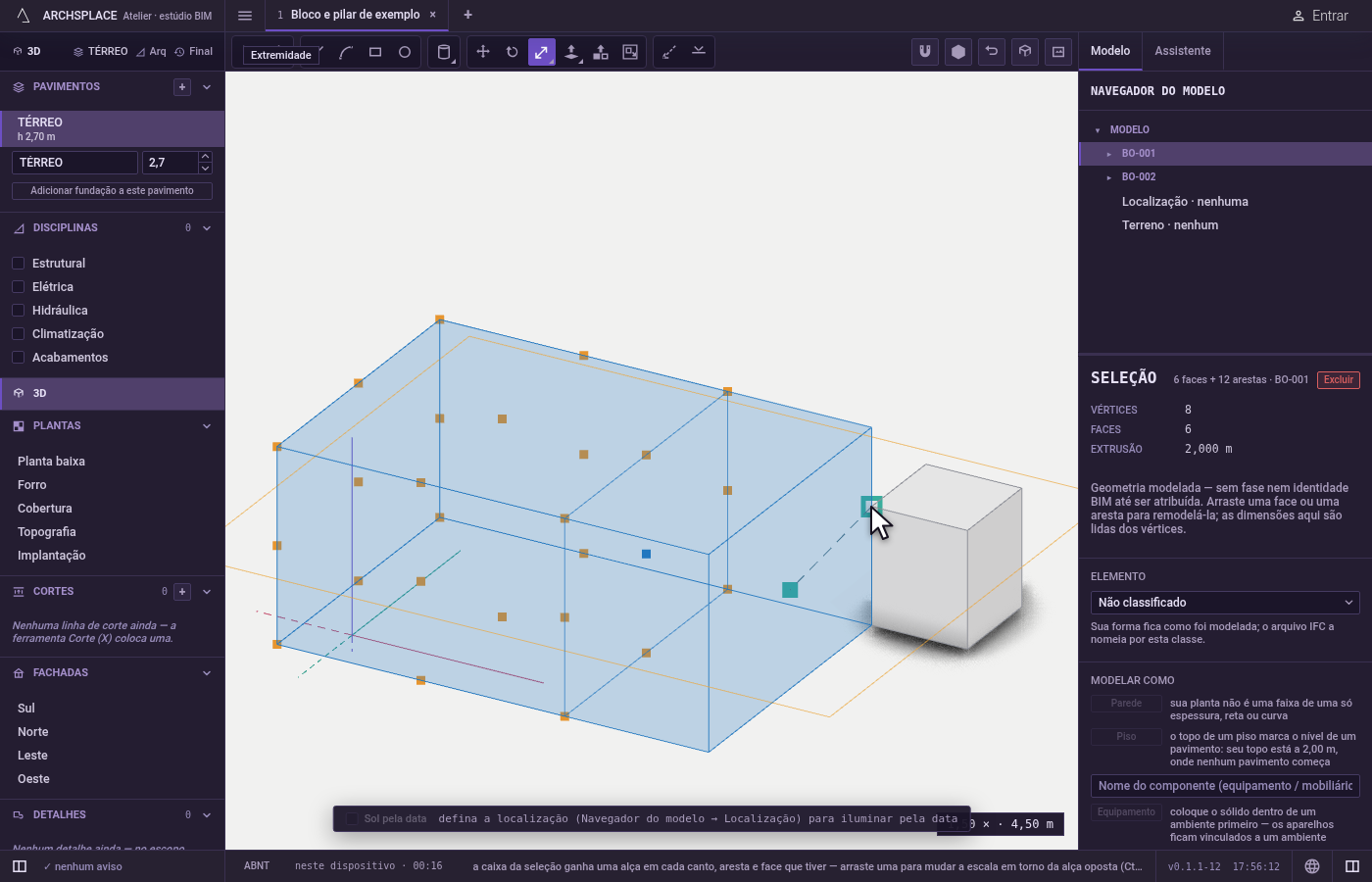

Solte onde quiser. Os vértices e as arestas dos outros elementos atraem a alça, e uma linha tracejada mostra quando ela se alinha com um ponto. Clique para soltá-la, ou digite e aperte Enter: um fator (2), um fator por direção separados por vírgulas (1,2,0.5), -1 para espelhar, ou um comprimento com a unidade (1.5m) para o tamanho novo.

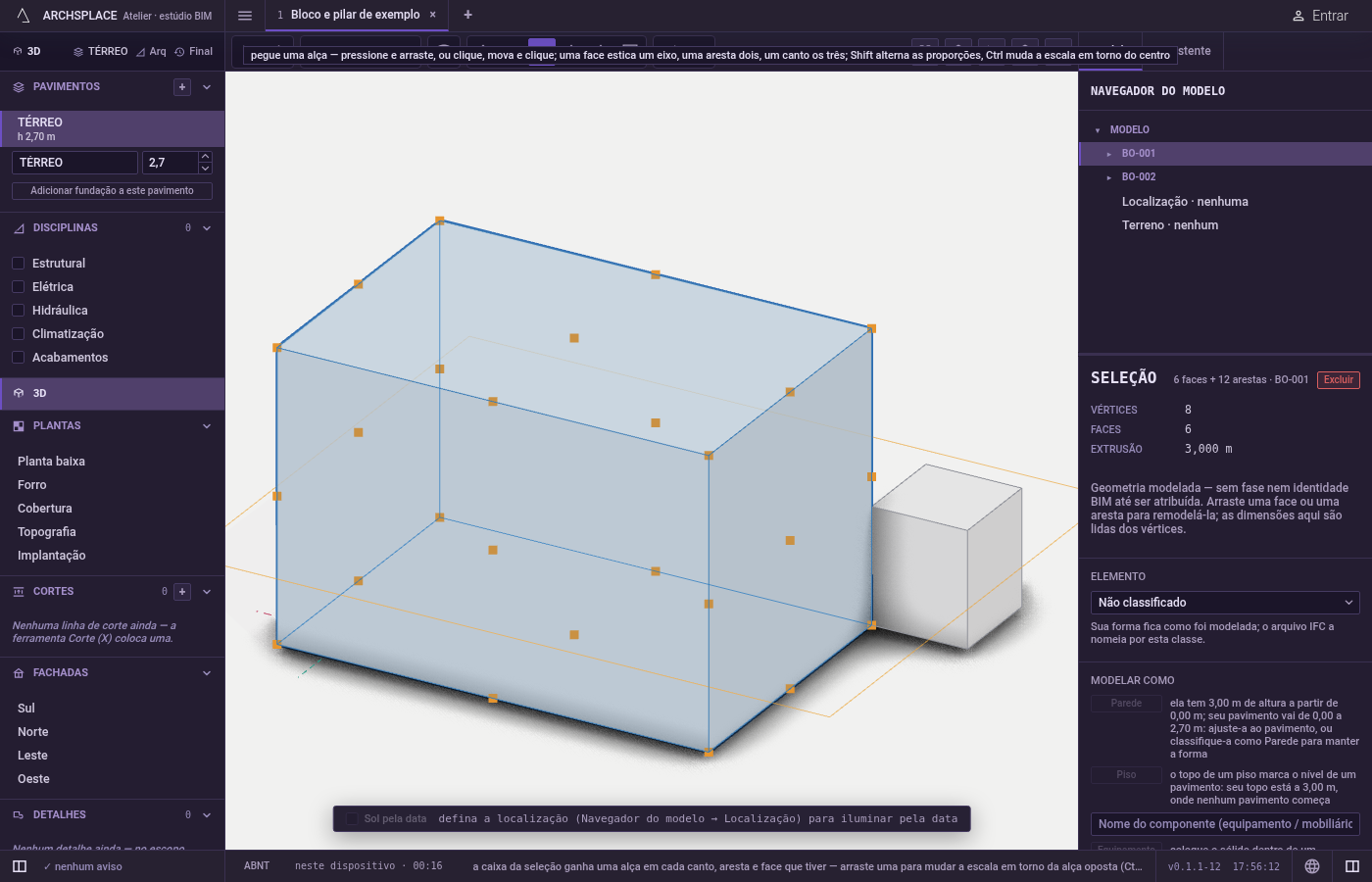

Mantenha o original se quiser uma cópia. Segure Alt (⌥ no Mac) no momento em que a alça cai, ou ao apertar Enter: o original fica, e a cópia transformada é acrescentada. -1 com Alt é uma cópia espelhada.

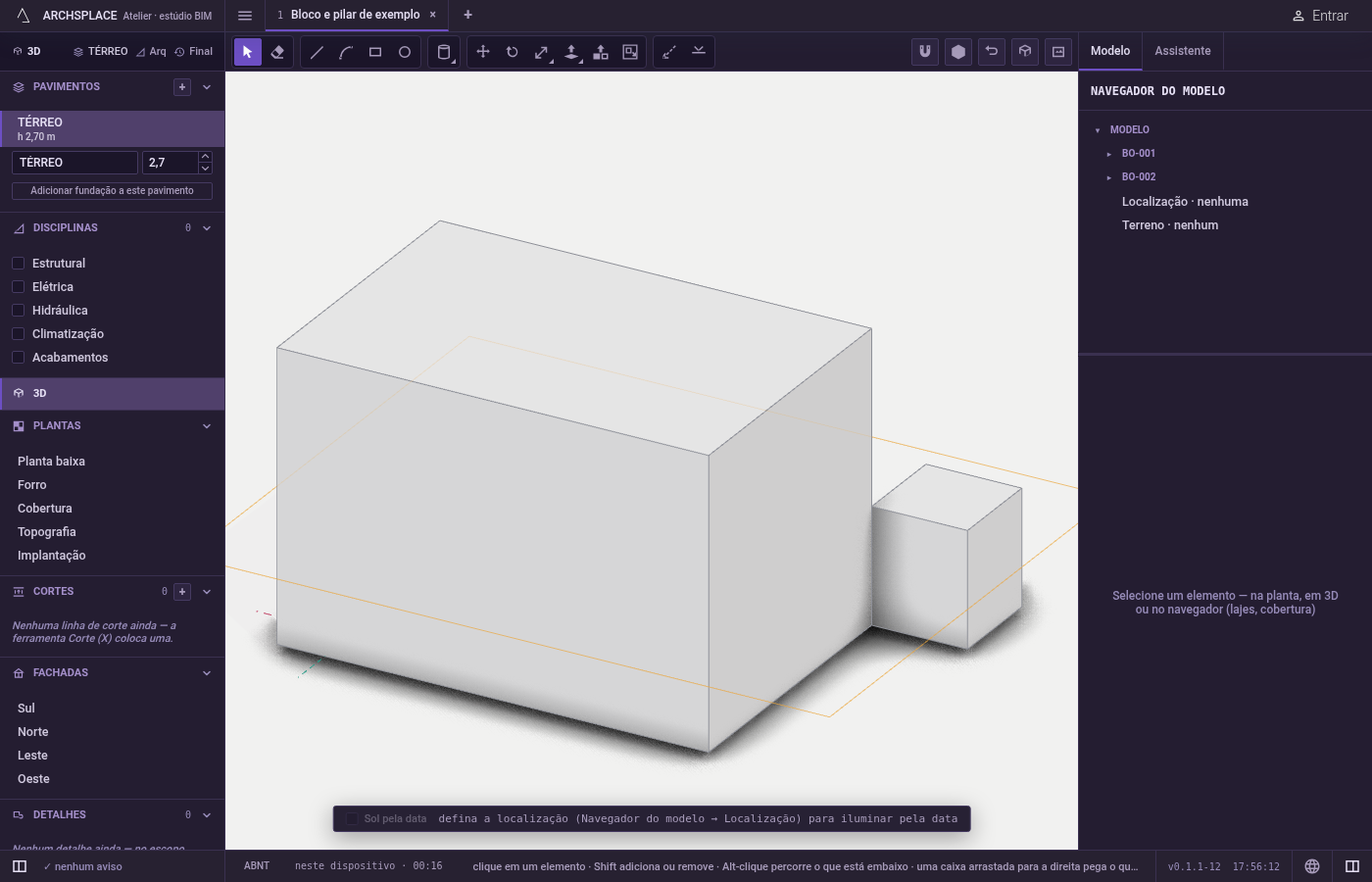

Solte uma alça. Esc devolve uma alça que está na mão; a caixa continua com a seleção. A barra de espaço volta para Selecionar.

O que é recusado

Um componente girado num ângulo qualquer, esticado de forma desigual. Um componente girado fora dos quartos de volta só aceita uma escala que mantenha as proporções em planta; abra-o para esticar a geometria dele.
Uma altura para elementos que ficam num pavimento. A parede herda a altura do pavimento, então uma mudança que só alteraria a altura de elementos da planta é recusada.
O que não tem nada para mudar de escala. Uma seleção sem sólido, linhas, componente, face, aresta, vértice ou elemento da planta recebe um aviso com a lista do que a ferramenta pega.
O terreno. O terreno é medido, nunca esticado; edite as cotas de nível dele.

O que vai para o contrato

Cada vez que uma alça cai é um passo que se desfaz. Sólidos e linhas soltas recebem os novos pontos; um sólido espelhado mantém as faces viradas para o lado certo. A instância de um componente guarda uma escala por direção, e uma negativa o espelha. As paredes e os elementos unidos a elas mudam em planta como a Escala da planta os mudaria. Com Alt, o original fica e uma cópia é acrescentada.

Veja também

Perguntas frequentes

Como mudo a escala sem mudar as proporções?

Arraste uma alça de vértice: os vértices mantêm as proporções. Uma alça de aresta estica duas direções e uma de face, uma; segure Shift em qualquer alça para alternar entre livre e proporcional.

Como espelho um sólido?

Arraste uma alça além da alça oposta, ou pegue uma alça, digite -1 e aperte Enter. Segure Alt no momento em que ela cai para manter o original e fazer uma cópia espelhada.

Posso digitar um tamanho em vez de um fator?

Pode. Com uma alça na mão, digite um comprimento com a unidade, por exemplo 1.5m, e aperte Enter: a seleção assume esse tamanho na direção da alça. Um número sozinho é um fator.
