EsboçoOno estúdio

Deslocar

Deslocar desenha um contorno fechado novo, paralelo a uma forma do editor de esboço, por dentro ou por fora dela, a uma distância que você define com o cursor ou digita. Ela trabalha nos contornos que você desenhou e na forma em vigor esmaecida, e mantém os arcos como arcos de verdade.

O que é

Deslocar copia um contorno fechado a uma distância constante dele, com cada lado movido paralelo a si mesmo e os cantos se encontrando de novo onde os lados movidos se cruzam. Os arcos mantêm o centro e aumentam ou diminuem o raio, então um contorno em arco se desloca num contorno em arco. Para dentro, o contorno encolhe; para fora, cresce. O original não muda.

Você pode deslocar um contorno que desenhou no editor, ou a forma em vigor esmaecida atrás dele. Nos dois casos, o contorno novo entra no seu desenho.

Quando usar

Para desenhar a borda interna de um caixilho ou de uma faixa a uma distância definida.
Para começar uma versão um pouco menor ou maior da forma em vigor e depois remodelá-la.
Para criar uma faixa de peças em volta de uma área de padrão, com largura constante.

Passo a passo

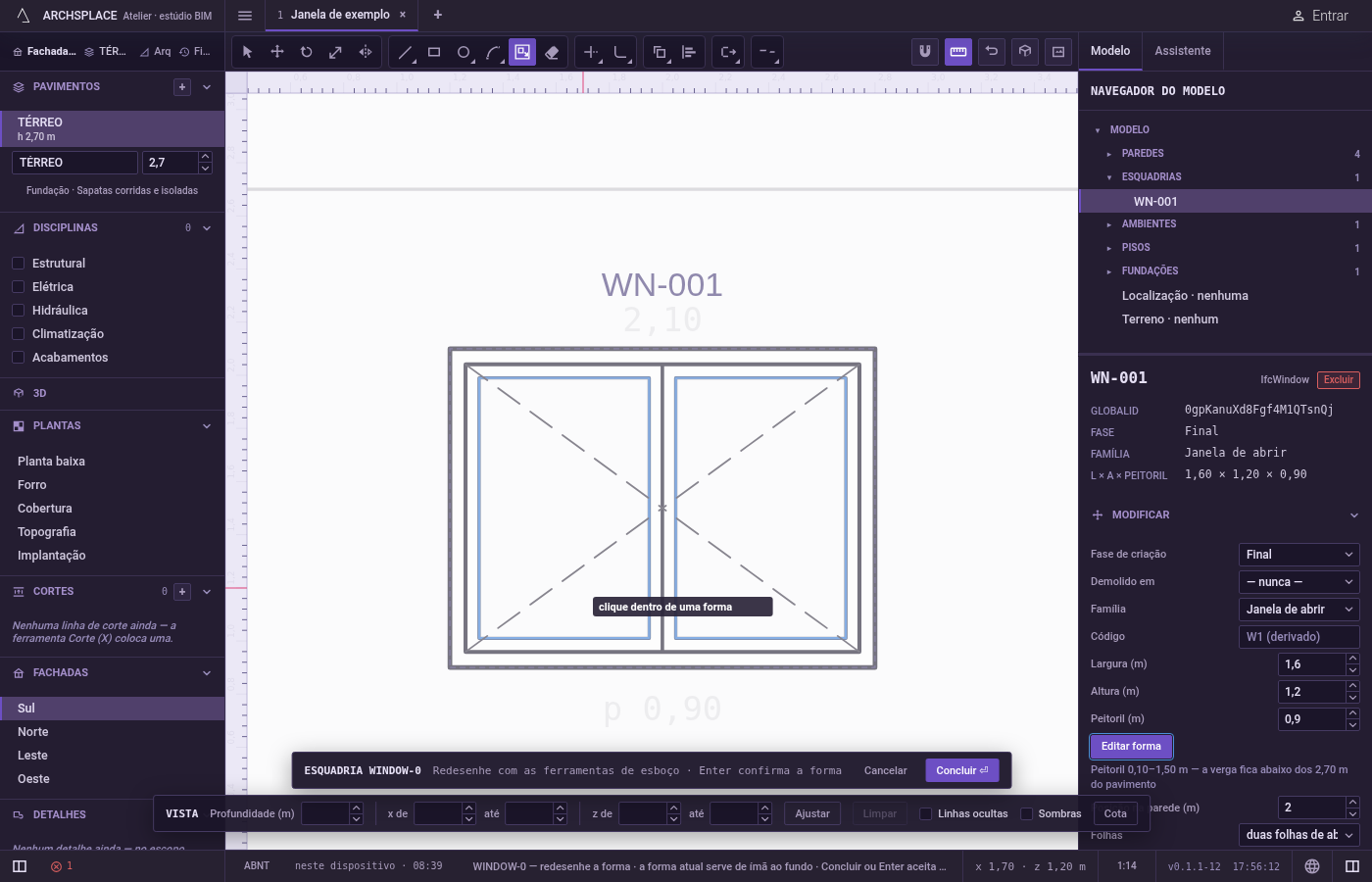

Ative Deslocar. No editor de esboço (veja em Selecionar como entrar nele), aperte O ou clique em Deslocar na barra do editor. A dica junto ao cursor diz clique dentro de uma forma.

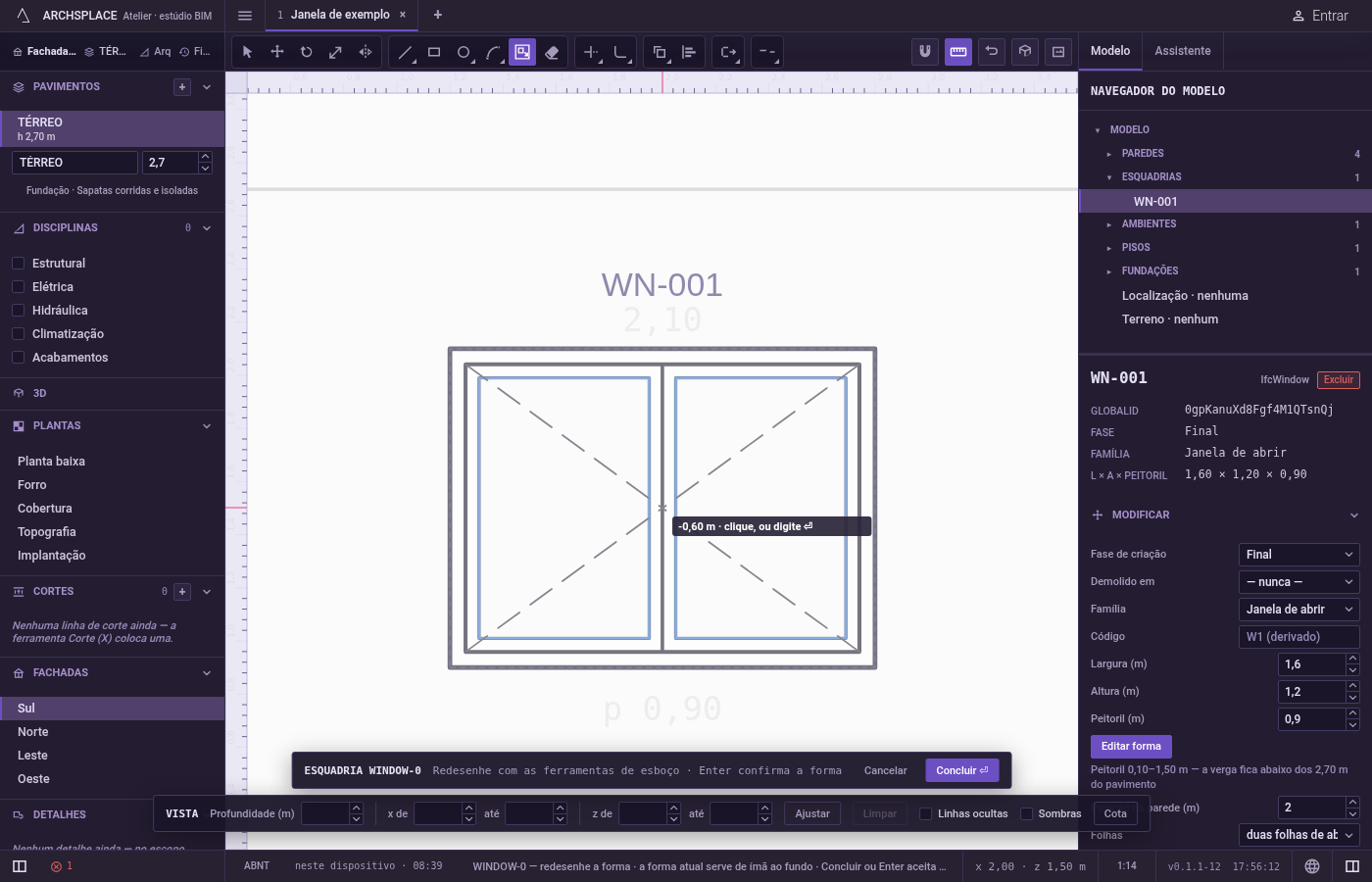

Clique dentro de um contorno. Os seus contornos são pegos primeiro. Onde as suas linhas dividem uma forma em partes, a menor parte em volta do clique é pega. Sem nenhum contorno seu sob o cursor, a forma em vigor esmaecida é pega.

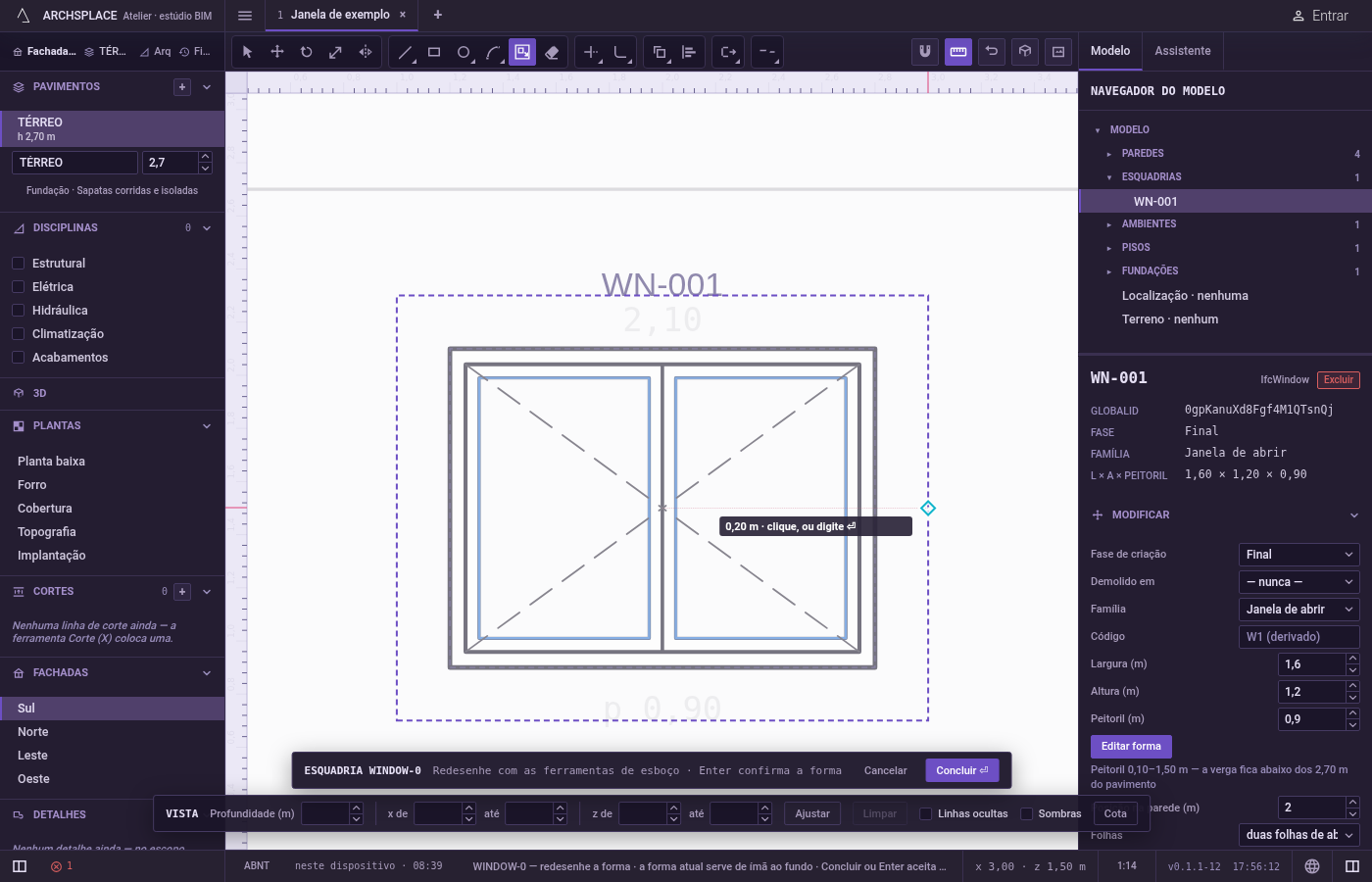

Mova para definir a distância. Uma prévia do contorno novo acompanha o cursor, e a dica mostra a distância: negativa dentro do contorno, positiva fora dele. A distância é medida do cursor até o lado mais próximo.
Clique, ou digite a distância. Um clique acrescenta o contorno que a prévia mostra, arredondado ao milímetro. Para um valor exato, digite a distância nas unidades do projeto e aperte Enter: um número positivo faz o contorno crescer e um negativo o faz encolher, esteja o cursor onde estiver. Perto de uma curva, digite a distância: a leitura do cursor mede até a reta entre as pontas da curva.

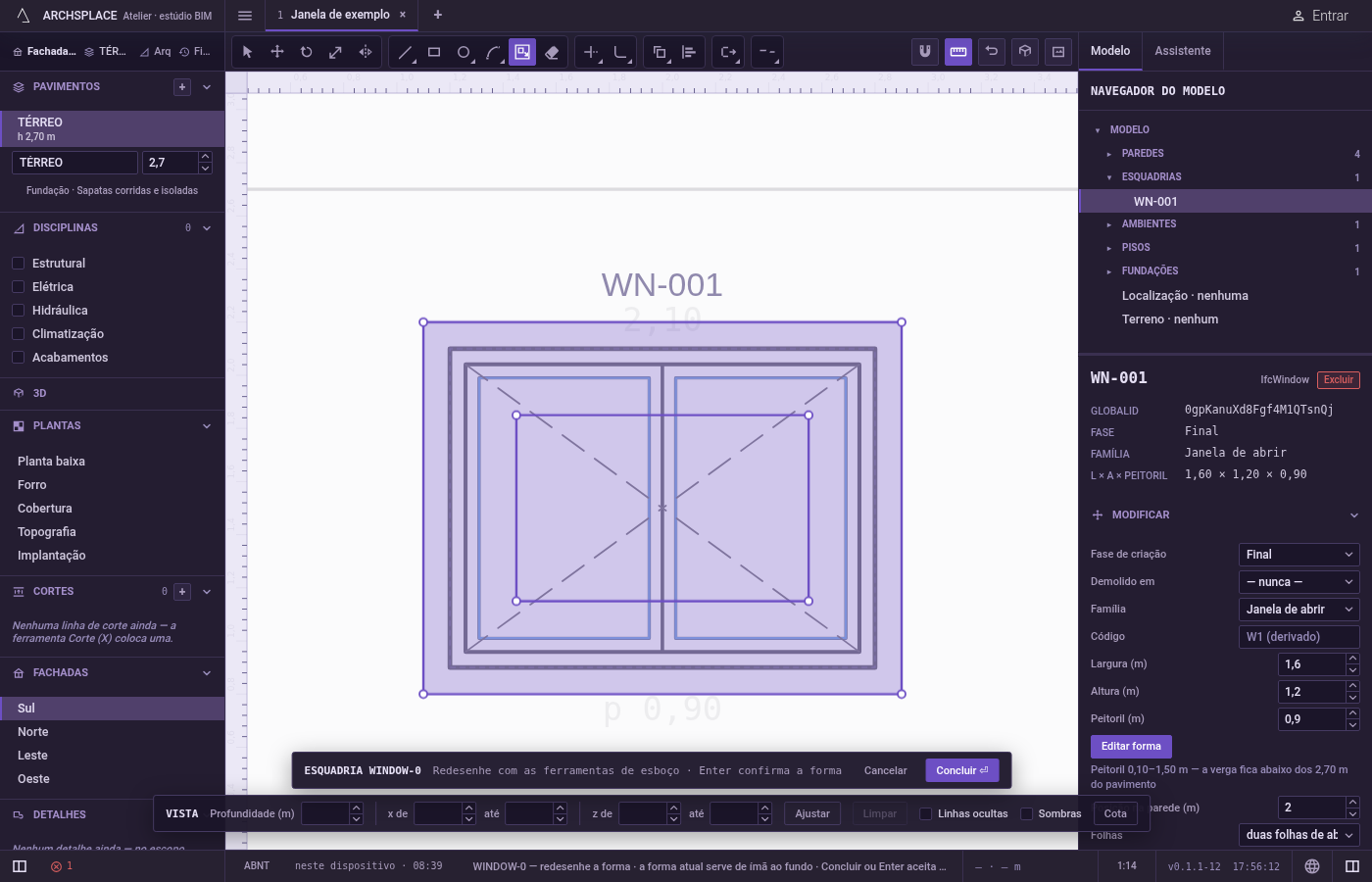

Siga em frente. O contorno é solto depois de cada deslocamento, e o próximo clique pega outro. Esc solta o contorno na mão sem desenhar nada.

O que é recusado

Um clique fora de todos os contornos. Sem nada fechado sob o cursor, nada é pego, e a ferramenta continua esperando. Uma linha aberta não tem lado de dentro, então não pode ser deslocada.
Uma distância digitada cedo demais. Os números só contam depois que há um contorno na mão.
Uma distância igual a zero. Um 0 digitado, ou um clique em cima da borda, não acrescenta nada. O contorno continua na mão.
Um contorno que colapsaria. Quando um lado ou um arco encolheria até sumir, a prévia desaparece, e o clique ou a distância digitada não acrescenta nada. Nenhum aviso aparece; o contorno continua na mão para uma distância menor.
Furos. Só a borda externa da parte em que você clicou é deslocada. Um furo dentro dela não ganha deslocamento próprio.
Mudar o original. O contorno em que você clicou, e a forma em vigor esmaecida, ficam exatamente como estavam.

O que vai para o contrato

Nada até você apertar Concluir. O contorno novo entra no desenho dentro do editor, e Ctrl+Z volta por ele. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer. Concluir lê toda área que as suas linhas fecham e precisa encontrar exatamente um contorno, sem ilha, então um deslocamento para dentro de um contorno que você mantém deixa duas áreas, a faixa e o meio, e é recusado: apague um dos dois contornos antes. O contorno vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um topo em arco deslocado 5 centímetros para dentro mantém o semicírculo, com um raio menor:

Veja também

Perguntas frequentes

Como desenho uma borda 10 centímetros para dentro de uma área?

Aperte O, clique dentro do contorno, digite -0,1 e aperte Enter. Um número positivo faz o contorno crescer, e um negativo o faz encolher.

Posso deslocar a forma que existia antes de eu abrir o editor?

Pode. Clique dentro da forma em vigor esmaecida: o contorno novo entra no seu desenho, e a forma esmaecida continua atrás, como estava.

Por que nada acontece quando eu clico?

O contorno novo colapsaria nessa distância, então a prévia some e o clique é ignorado. Aproxime o cursor da borda ou digite uma distância menor.
