Ponto hidráulico

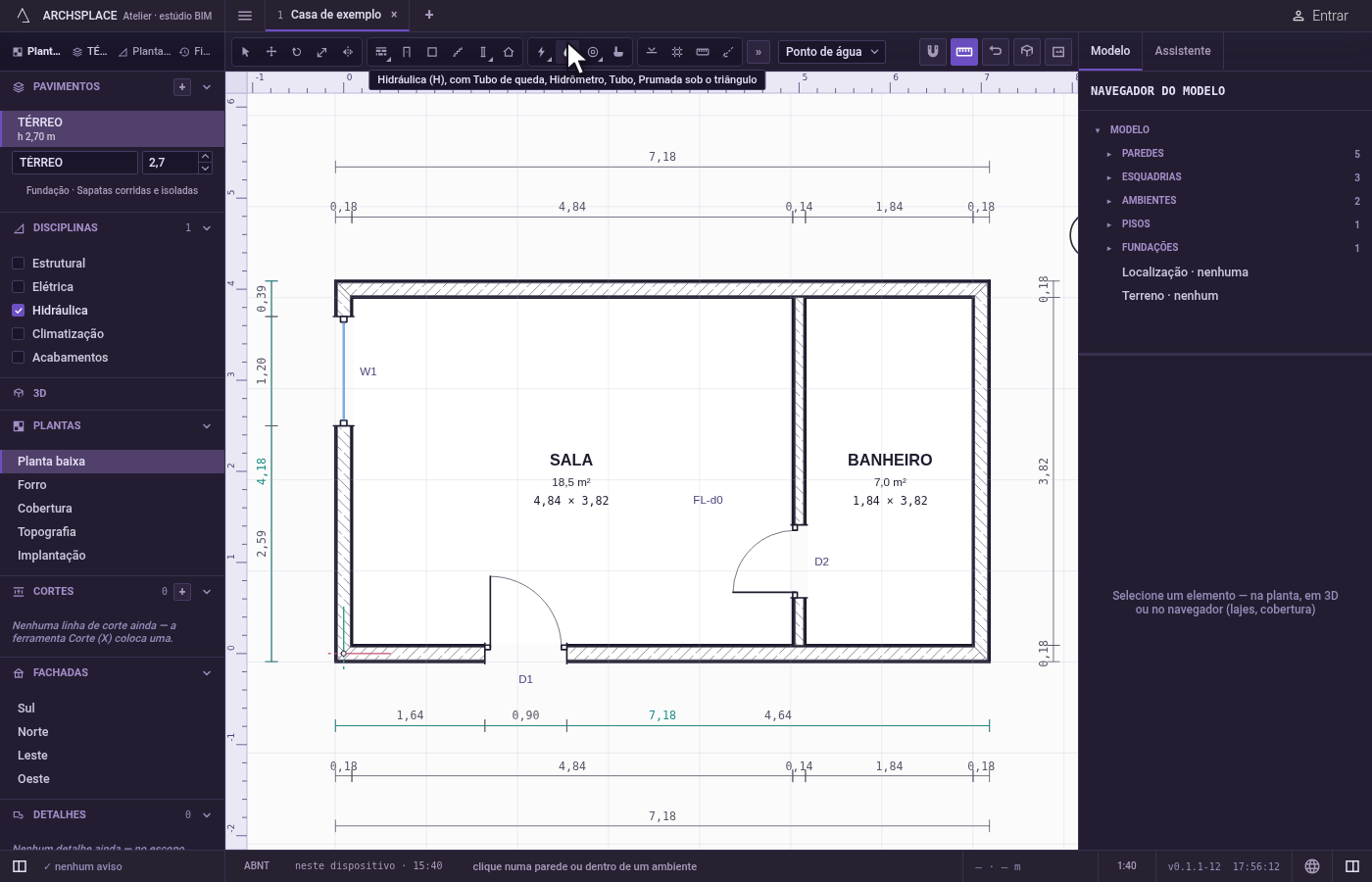

Hidráulica coloca os pontos da instalação hidráulica: onde a água entra e por onde ela sai. A lista ao lado das ferramentas oferece os pontos do seu modelo de norma; num projeto com a norma brasileira, por exemplo, ponto de água fria, ponto de água quente, registro de gaveta, distribuidor (manifold), esgoto da bacia sanitária, do lavatório, do bidê, da pia de cozinha, da banheira, da máquina de lavar roupas e da máquina de lavar louças, ralo do chuveiro, pontos de esgoto de vários diâmetros, caixa sifonada, coluna de ventilação e condutor vertical de águas pluviais. O hidrômetro tem ferramenta própria.

Os tubos vêm sozinhos. A alimentação é em estrela: cada ponto de água fria e de água quente recebe um caminho próprio a partir do distribuidor mais próximo, ou do hidrômetro quando não há distribuidor, passando pelo piso e subindo pela parede. Os pontos de esgoto de cada pavimento descem para o tubo de queda mais próximo, numa única rede lançada com declividade e conexões. Nada disso é guardado: mova um ponto e os tubos são lançados de novo. Eles aparecem com a sobreposição Hidráulica.

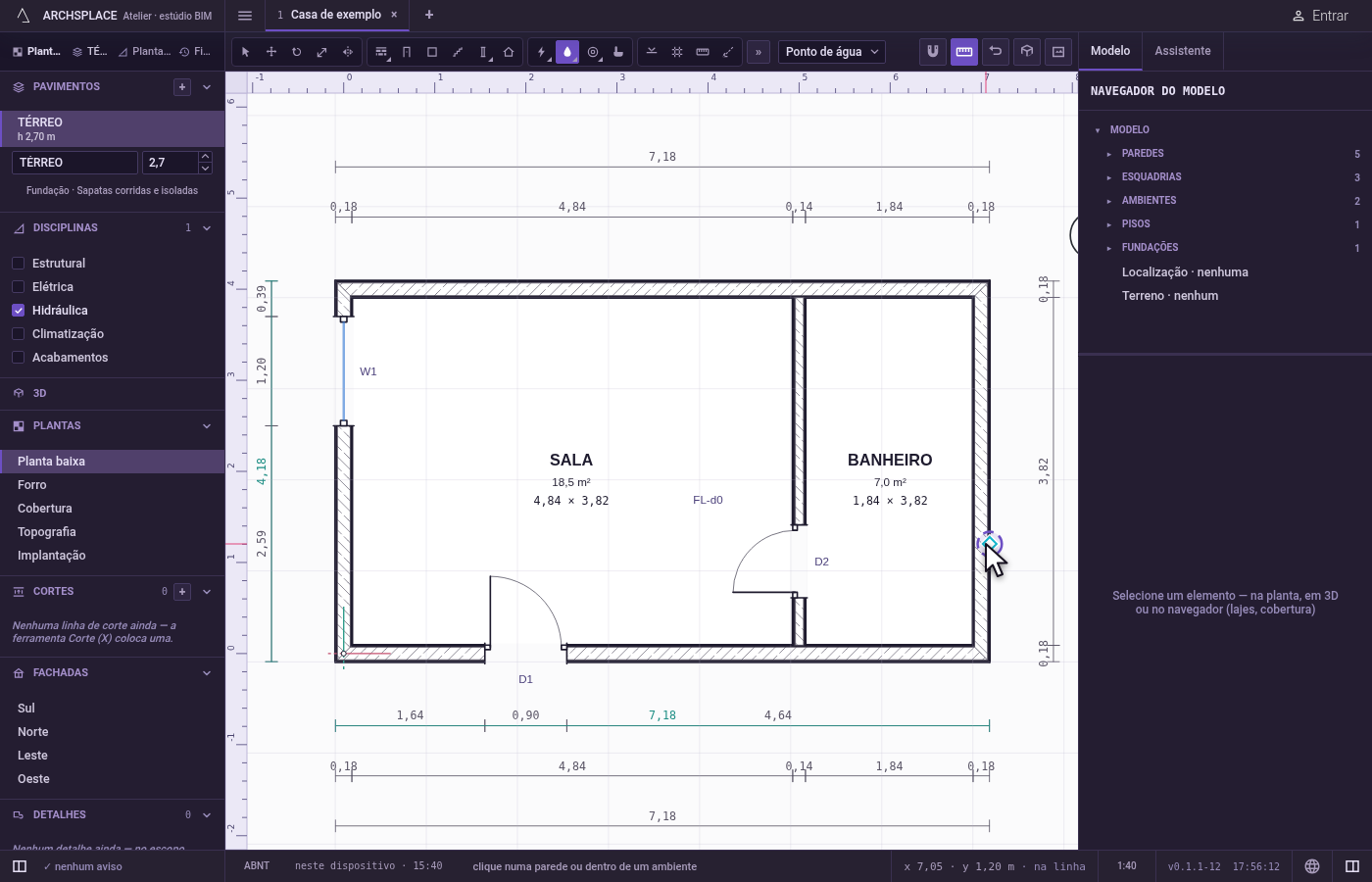

• Para colocar os pontos de água e de esgoto de um banheiro, de uma cozinha ou de uma área de serviço.
• Para acrescentar um ralo a um box ou a uma garagem.
• Para conferir a rede que o Atelier lança à medida que você acrescenta pontos.

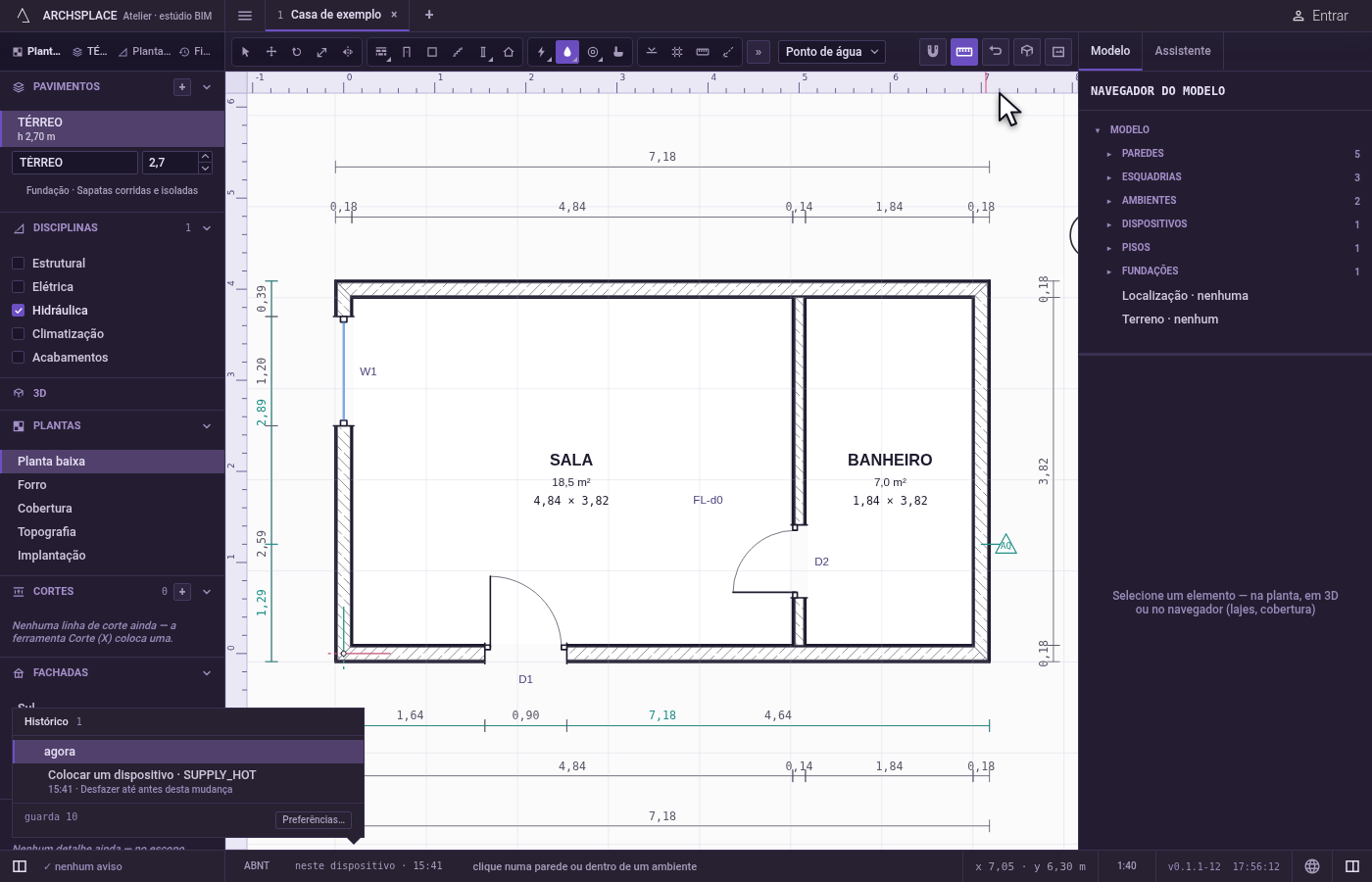

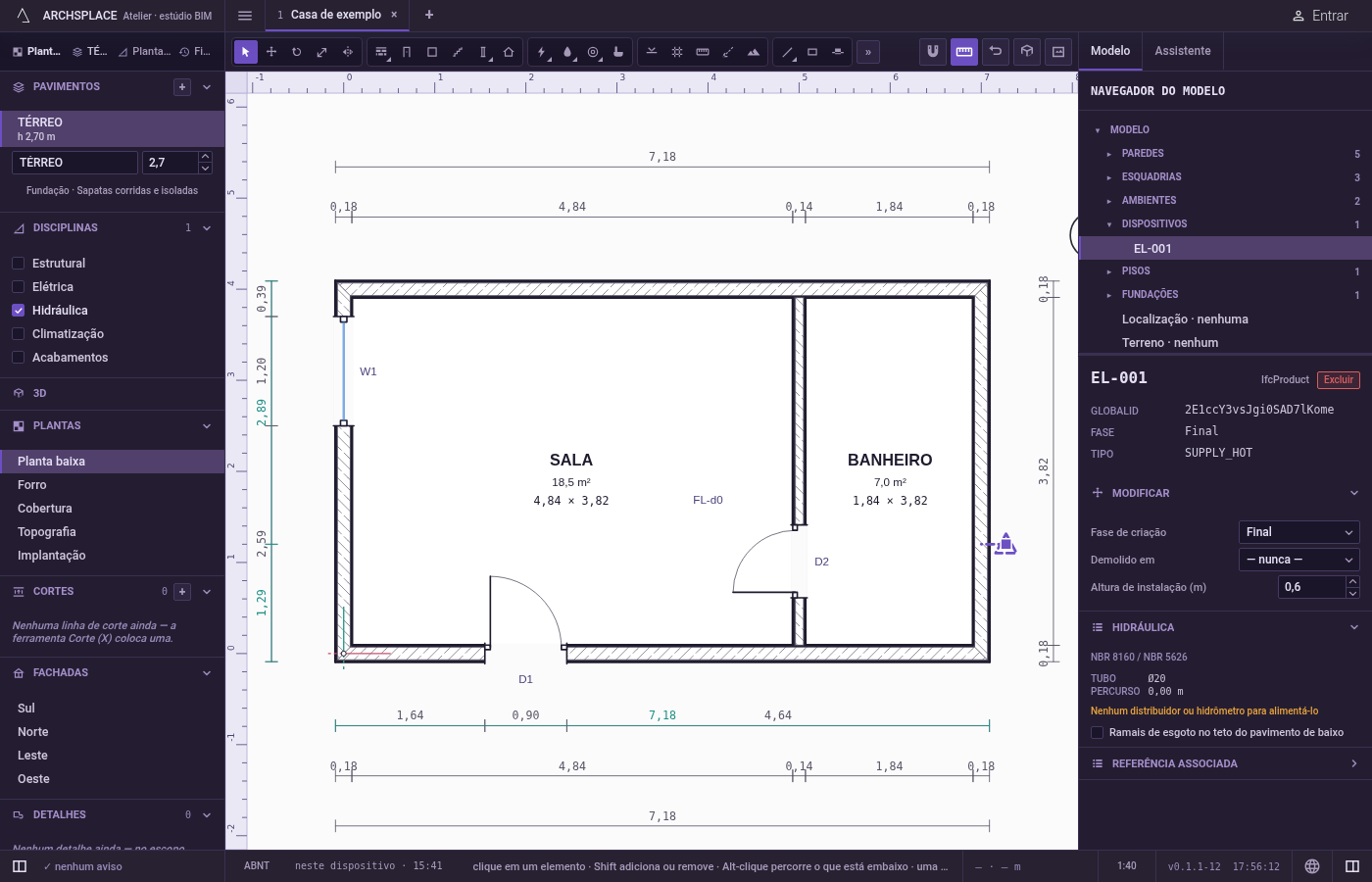

Um registro novo de dispositivo no fim da lista de dispositivos do projeto, num único passo que um único desfazer anula: o tipo e, conforme o caso, a parede, a distância ao longo dela e a face, ou o ambiente e o ponto no piso, com a fase em que a vista desenha. Os tubos, os diâmetros, as declividades e as conexões nunca são gravados: eles são calculados a partir dos pontos cada vez que o projeto é gerado.
