Girar

Girar roda as linhas e os cantos que você tem na mão no editor de esboço em torno de um centro, pelo ângulo entre uma direção de referência e uma segunda direção que você aponta, ou pelos graus que você digita. Sem nada na mão, gira o desenho inteiro, e Ctrl no último clique mantém o original.

O que é

Girar roda o que você tem na mão no editor de esboço em torno de um ponto central. O ângulo é o que fica entre duas direções a partir desse centro: uma referência que você clica primeiro e depois a direção para onde você aponta. Você pode digitar o ângulo em graus no lugar. As curvas mantêm a curvatura no giro. Sem nada na mão, o desenho inteiro gira.

Segurar Ctrl (⌘ no Mac) no último clique mantém o original no lugar e acrescenta a cópia girada.

Quando usar

Para alinhar uma forma com uma aresta que não está no esquadro da vista, clicando nessa aresta como direção de destino.
Para girar um contorno inteiro por um ângulo conhecido.
Para fazer um segundo contorno girado a partir do primeiro, com Ctrl pressionado.

Passo a passo

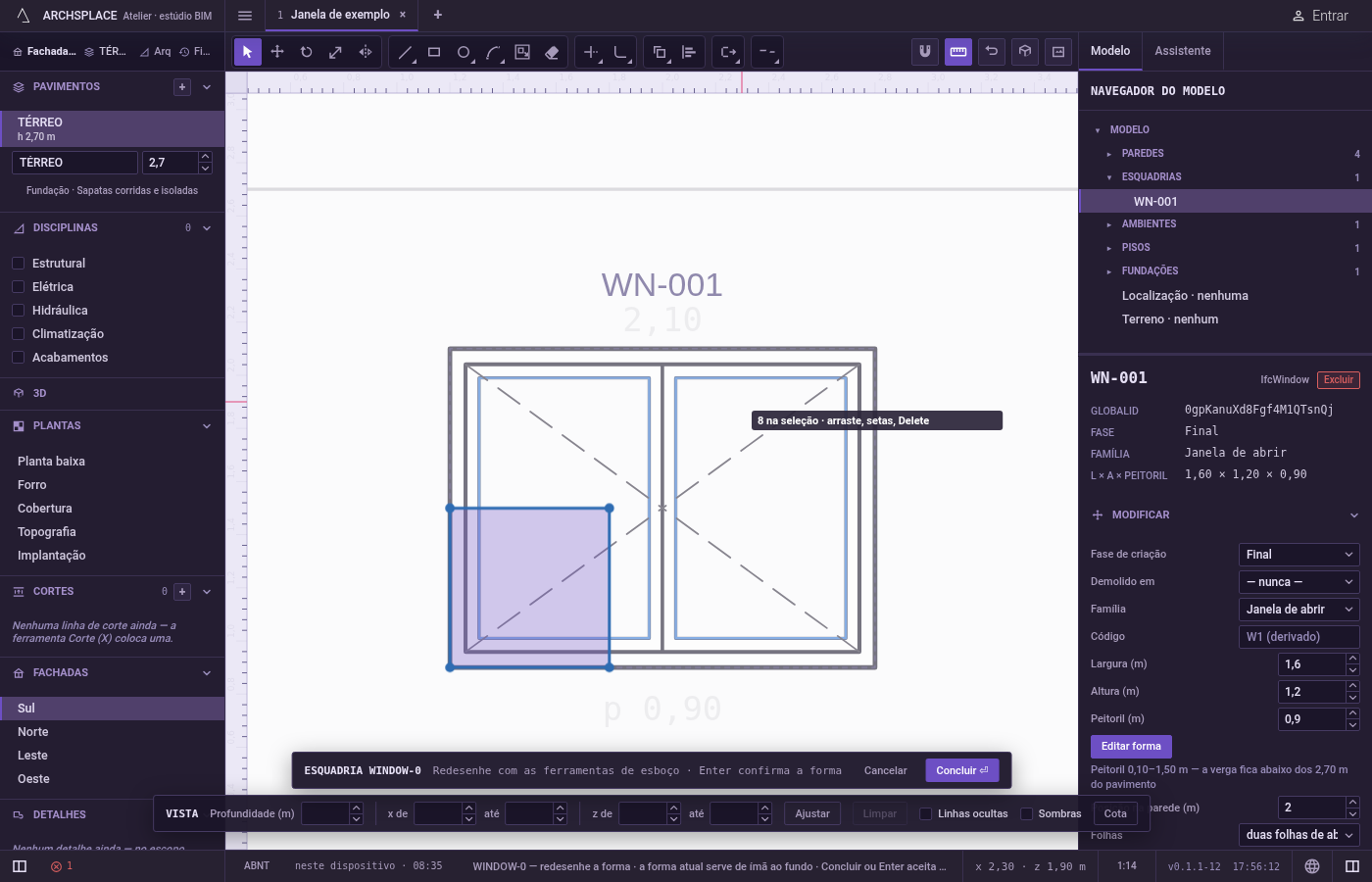

Escolha o que girar. No editor de esboço (veja em Selecionar como entrar nele), pegue com Selecionar as linhas e os cantos que você quer, ou não pegue nada para girar o desenho inteiro.

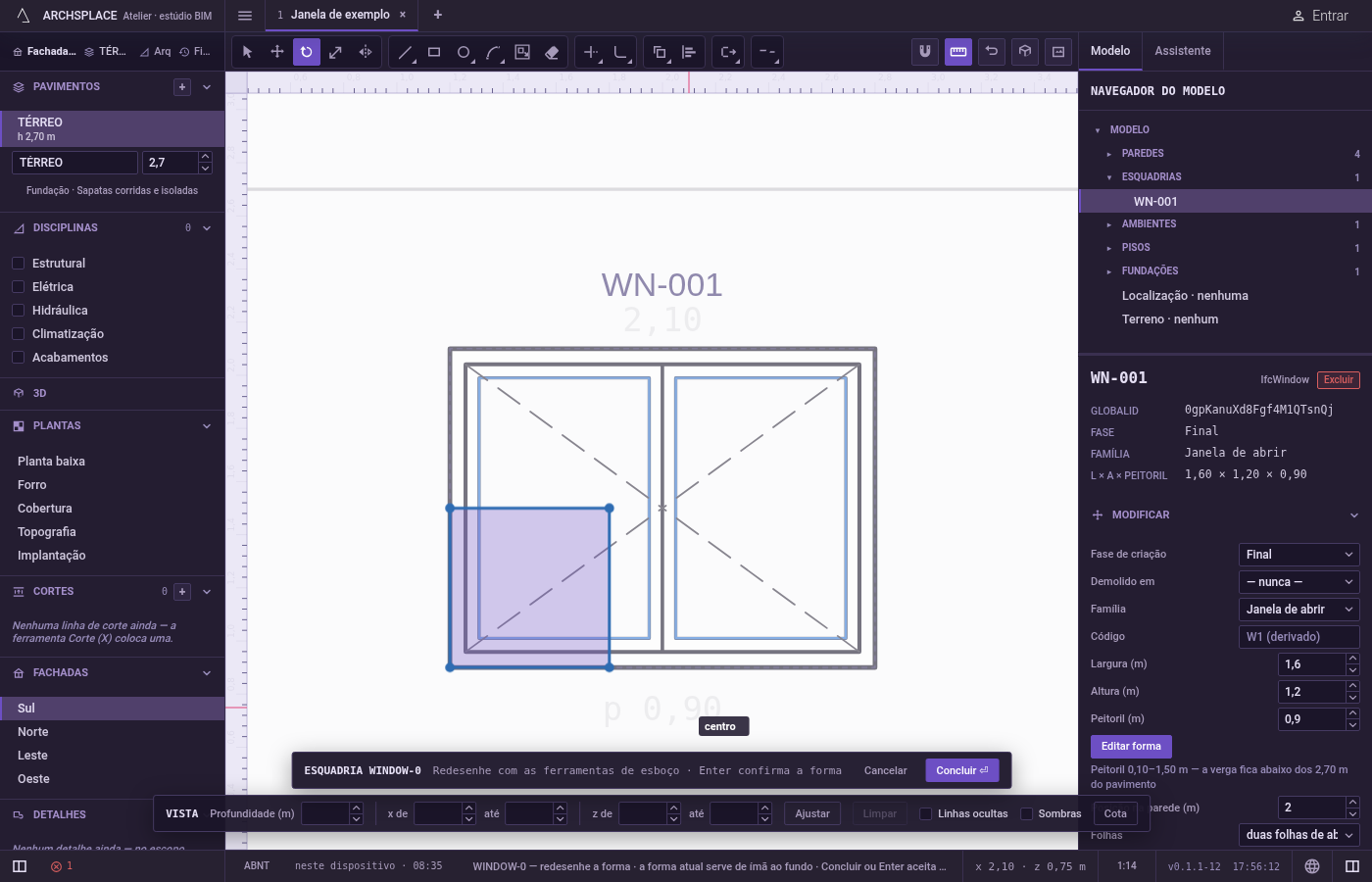

Ative Girar. Aperte Q, ou digite R e logo depois O, ou clique em Girar na barra do editor. A dica junto ao cursor pede um clique no centro, numa referência e depois no ângulo, ou graus digitados.

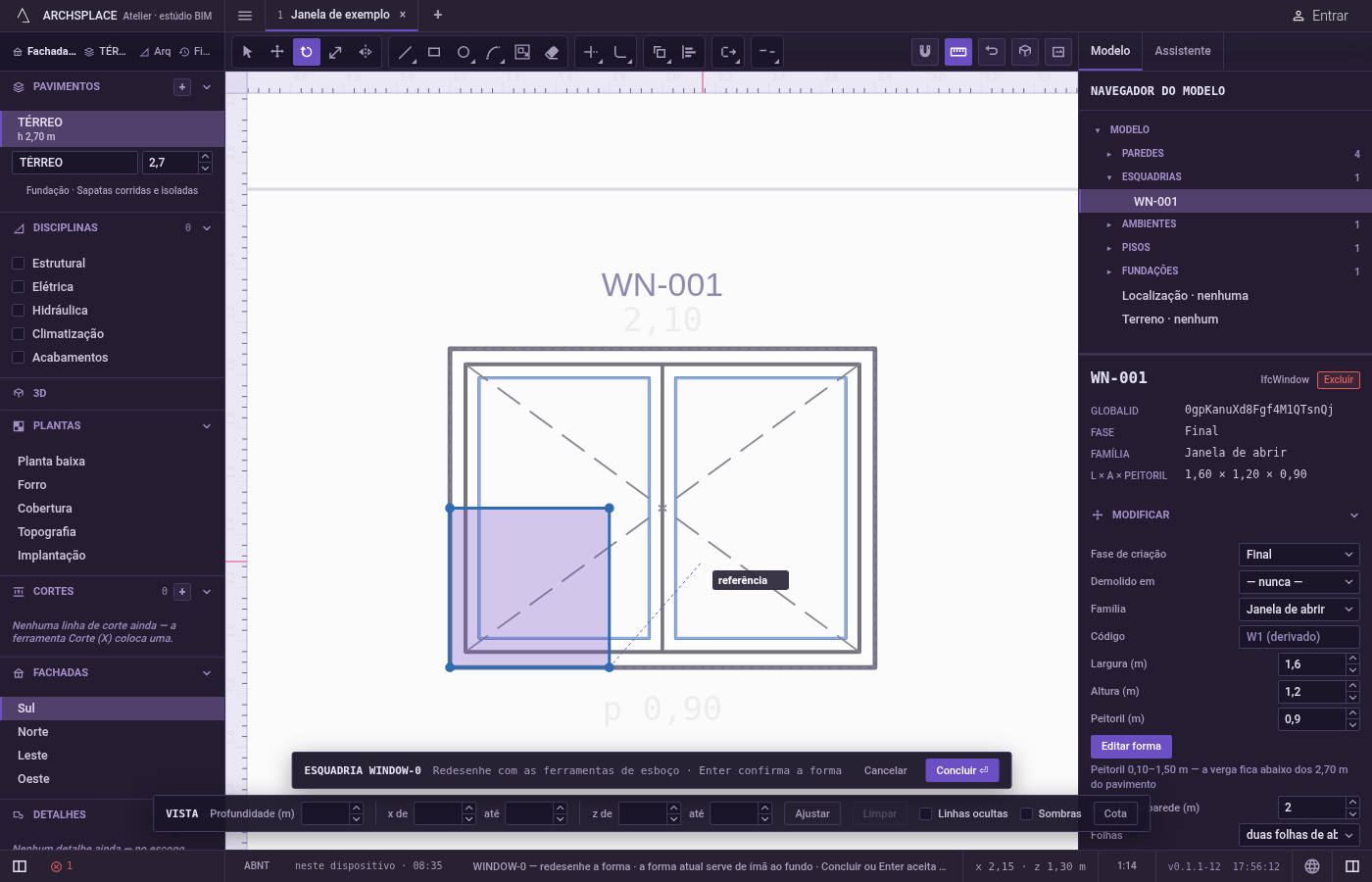

Clique no centro. Ele se prende como todo ponto do editor: cantos, pontos médios, cruzamentos, a forma em vigor esmaecida e as linhas da vista. A dica junto ao cursor diz centro e depois referência.

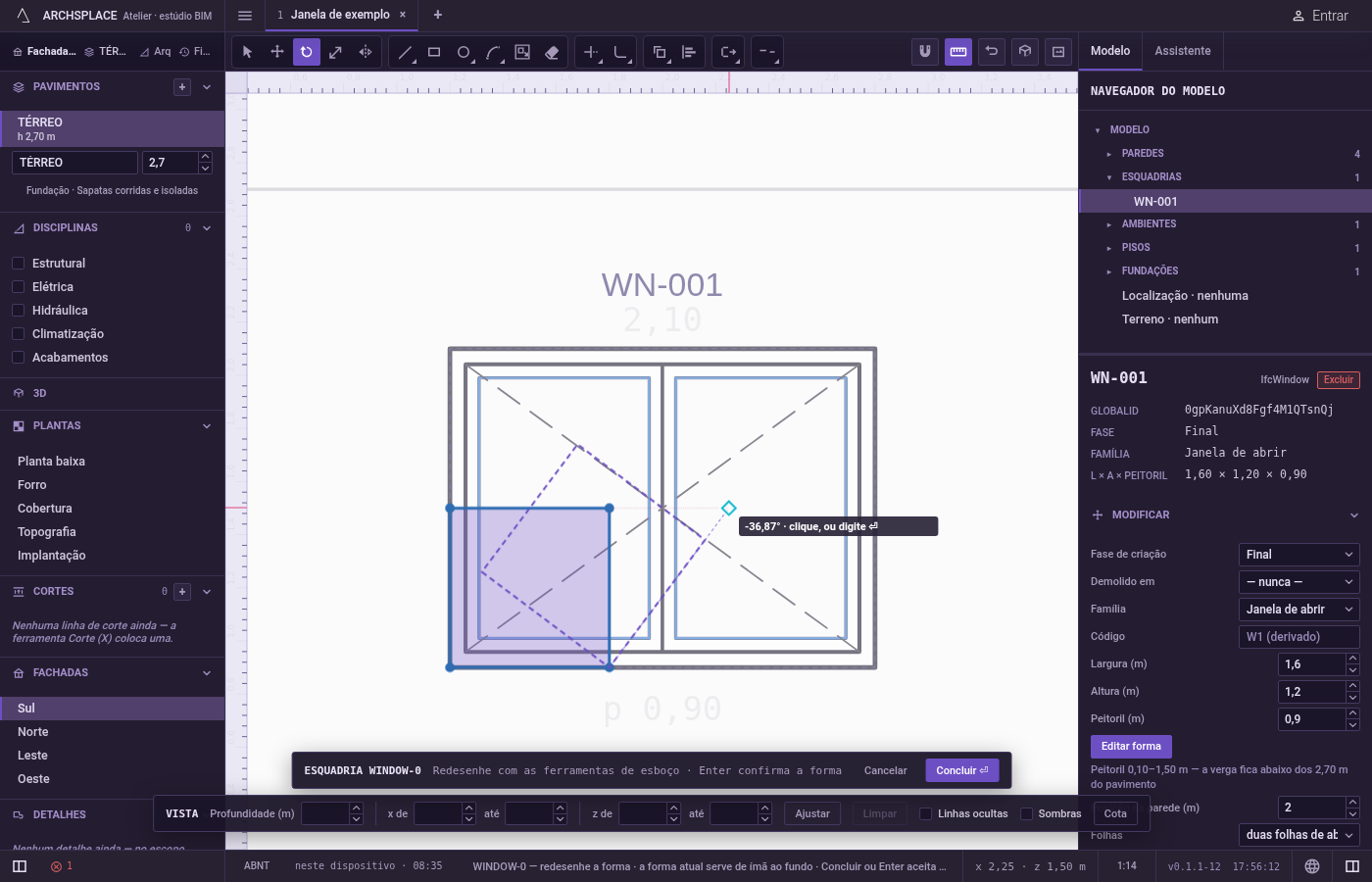

Clique na referência. Esse ponto define a direção de onde o ângulo parte. Clicar num canto do que você está girando é a escolha mais comum.
Clique na nova direção, ou digite os graus. Uma prévia do desenho girado acompanha o cursor, e a dica mostra o ângulo. Clique para girar, com Ctrl pressionado para manter o original. Ou digite o ângulo em graus e aperte Enter: o desenho gira exatamente isso a partir de onde está, no sentido anti-horário para um número positivo numa planta.

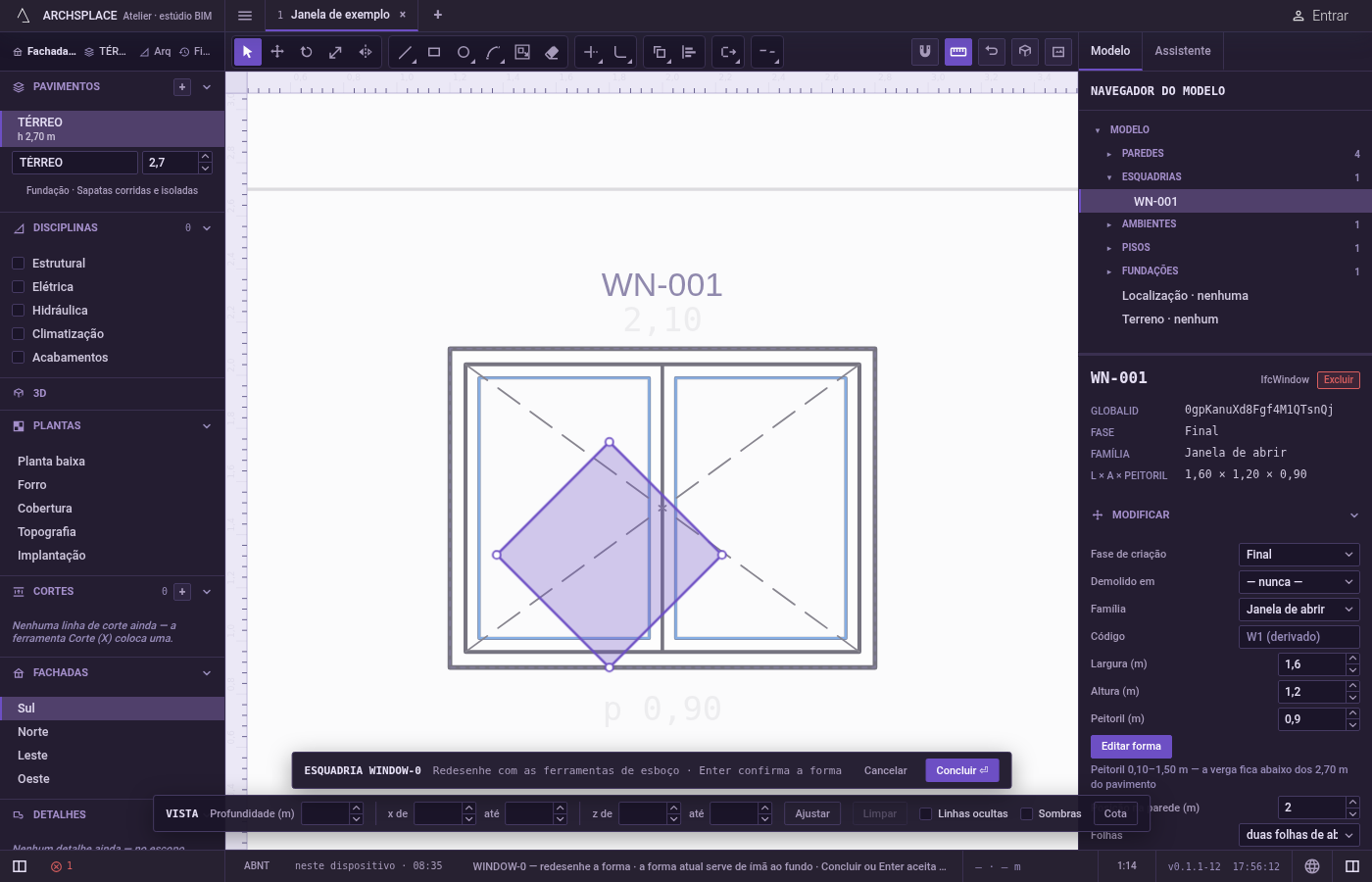

Siga em frente. Depois do giro, o editor volta para Selecionar e solta o que estava na mão.

O que é recusado

Uma referência sobre o centro. Um segundo clique no próprio centro não faz nada; a ferramenta continua esperando a referência.
Graus digitados antes da referência. Os números contam a partir do centro, mas o ângulo só é aceito depois da referência. Digitados só depois do centro, Enter os descarta, e a ferramenta espera a referência.
Uma cópia por ângulo digitado. Um ângulo digitado sempre gira o original.
A forma em vigor. A forma esmaecida atrás do seu desenho nunca gira.
Uma cópia limpa de parte de um contorno. Uma cópia leva o contorno inteiro que contém o que você selecionou, com só os cantos selecionados girados. Selecione todas as linhas da forma antes de copiá-la.
A curvatura de uma curva com uma só ponta girada. Uma curva só mantém a curvatura quando as duas pontas se movem. Com só uma ponta na mão, esse lado sai reto.

Numa fachada, o sentido em que um ângulo positivo gira na tela depende de para que lado corre a parede. Gire com o cursor quando o sentido importar. Esc descarta os pontos dados e depois solta o que está na mão; sem nada sobrando, ele fecha o editor e descarta o desenho.

O que vai para o contrato

Nada até você apertar Concluir. O giro muda só o desenho dentro do editor, onde Ctrl+Z volta pelos passos. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Cada ponto pego é girado e arredondado ao milímetro. Uma curva mantém a curvatura, o terceiro número do ponto inicial dela, então um arco continua o mesmo arco depois do giro.

Veja também

Perguntas frequentes

Como giro o meu esboço exatamente 45 graus?

Aperte Q, clique no centro, clique num ponto de referência para definir a direção de partida, digite 45 e aperte Enter. Os graus só podem ser digitados depois que a referência está definida.

Como mantenho o original e giro uma cópia?

Segure Ctrl (Command no Mac) ao dar o último clique. Um ângulo digitado sempre gira o original e nunca copia.

Para que lado gira um ângulo positivo?

No sentido anti-horário, como o referencial da própria forma o lê. Numa planta, é o sentido anti-horário na tela. Numa fachada, depende de para que lado corre a parede, então defina o ângulo com o cursor quando o sentido importar: a prévia mostra o giro antes do clique.
