Fases
As fases são os momentos da vida de um projeto, de início a edificação existente e a final, e uma fase comparativa mostra o que muda de uma para outra: o que é demolido e o que é construído. Cada elemento diz a fase em que é construído e, quando sai, a fase em que é demolido, e cada vista desenha a fase que você escolhe.
O que é
As fases de um projeto ficam na seção Fases da barra lateral, com a contagem e Adicionar fase. Todo projeto começa com três:
- Existente: a edificação como está, a fase 1.
- Final: a edificação como vai ficar, a fase 2.
- A construir / A demolir: uma fase comparativa, de Existente para Final.
Cada fase é um cartão: o nome, depois a posição (fase 1) ou, numa fase comparativa, as duas que ela compara (⇄ Existente → Final). Um clique num cartão mostra essa fase em todas as vistas; a linha de posição da barra lateral diz o nome dela. Cada cartão traz duas setas para movê-lo para cima ou para baixo, e um × para removê-lo. A fase aberta se edita embaixo da lista: o nome num campo, e ⇄ para torná-la comparativa ou simples de novo. Uma fase comparativa mostra duas listas, Comparar de e Comparar com.
Um elemento é construído numa fase e pode ser demolido numa fase posterior. O que você desenha é criado na fase em vista, ou, numa fase comparativa, na fase com que ela compara. O painel do elemento traz Fase de criação e Demolido em (nunca, ou uma fase) sempre que o projeto tem mais de uma fase simples. Um elemento é desenhado em todas as fases, da fase em que é criado até a fase em que é demolido. Numa fase comparativa, a planta desenha uma parede que existe nas duas fases como sempre, uma parede que some na segunda como demolida, em vermelho claro com o contorno amarelo tracejado, e uma parede nova na segunda como a construir, em verde claro com o contorno vermelho.
A exportação IFC, os quadros e os arquivos tirados de uma vista contêm a fase em vista.
Quando usar
- Para desenhar uma reforma: a casa existente, o que se demole e o que se constrói.
- Para fazer uma planta de demolição e construção.
- Para dividir um projeto em etapas, cada uma uma fase.
Passo a passo

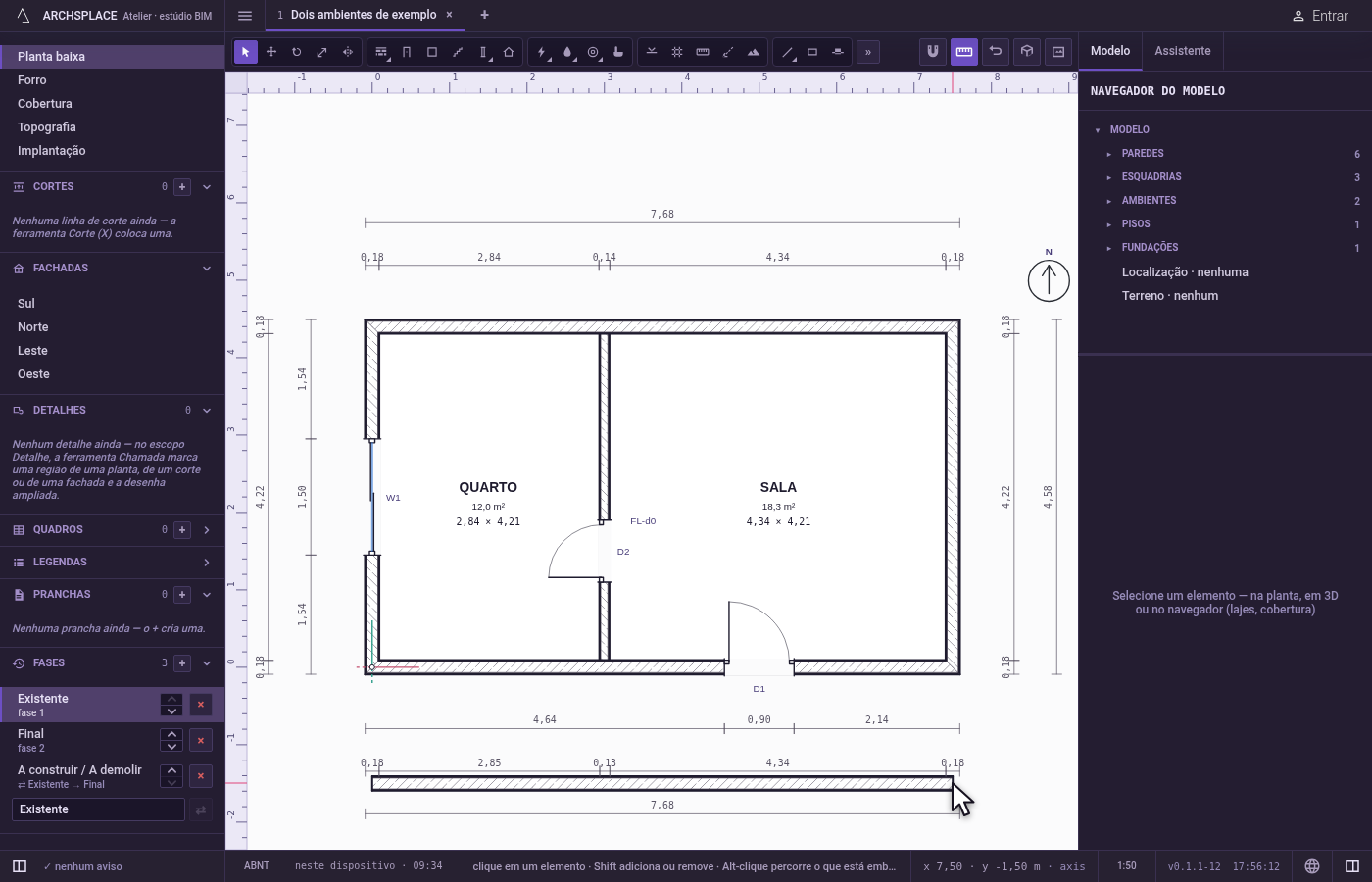

Desenhe as paredes existentes. Clique em Existente, em Fases. Desenhe as paredes que existem hoje: elas são criadas em Existente.

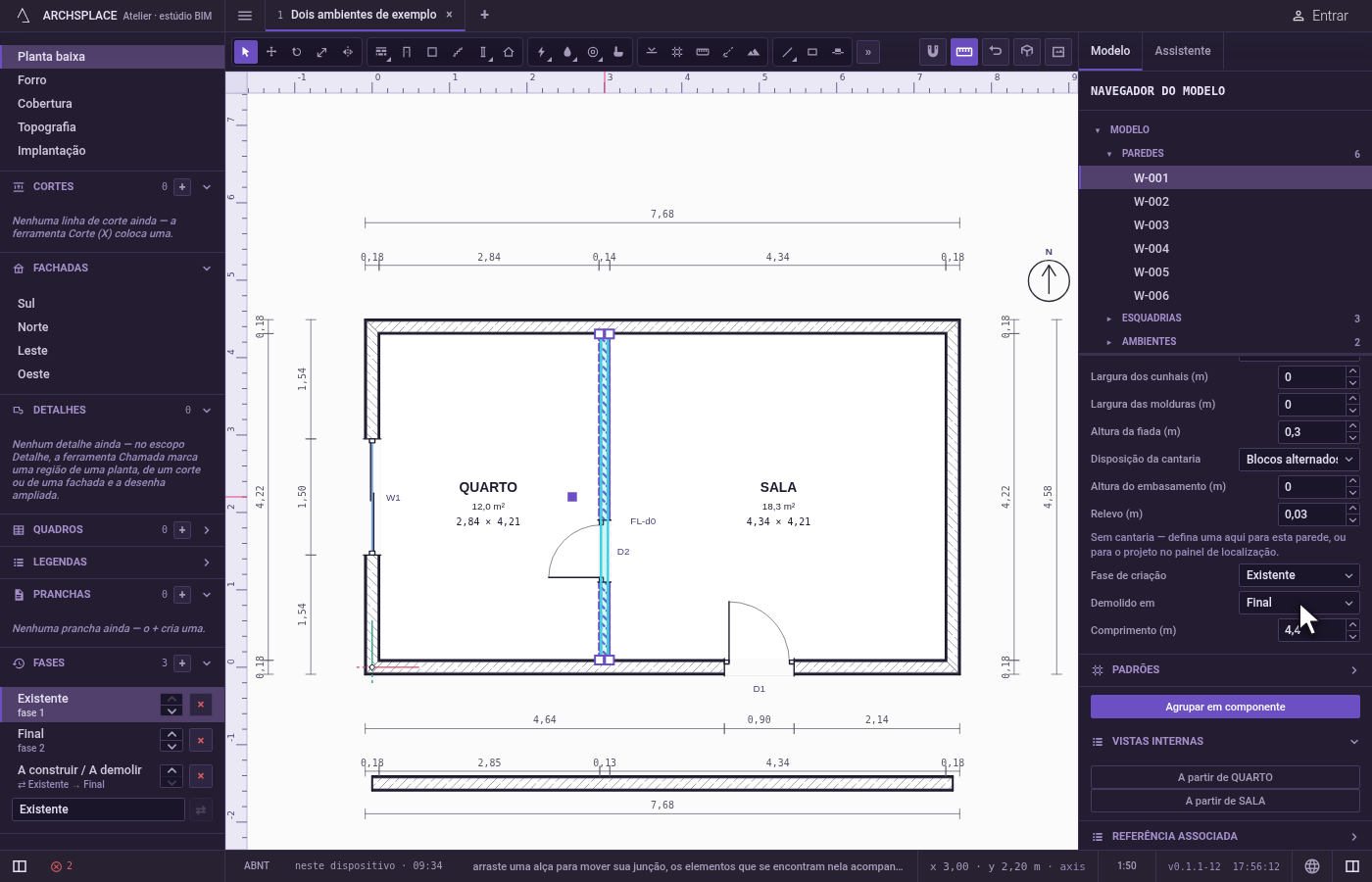

Demola uma parede. Selecione uma parede que vai sair e, no painel dela, defina Demolido em como Final.
Desenhe o que se constrói. Clique em Final. A parede demolida some. Desenhe as paredes novas: elas são criadas em Final.

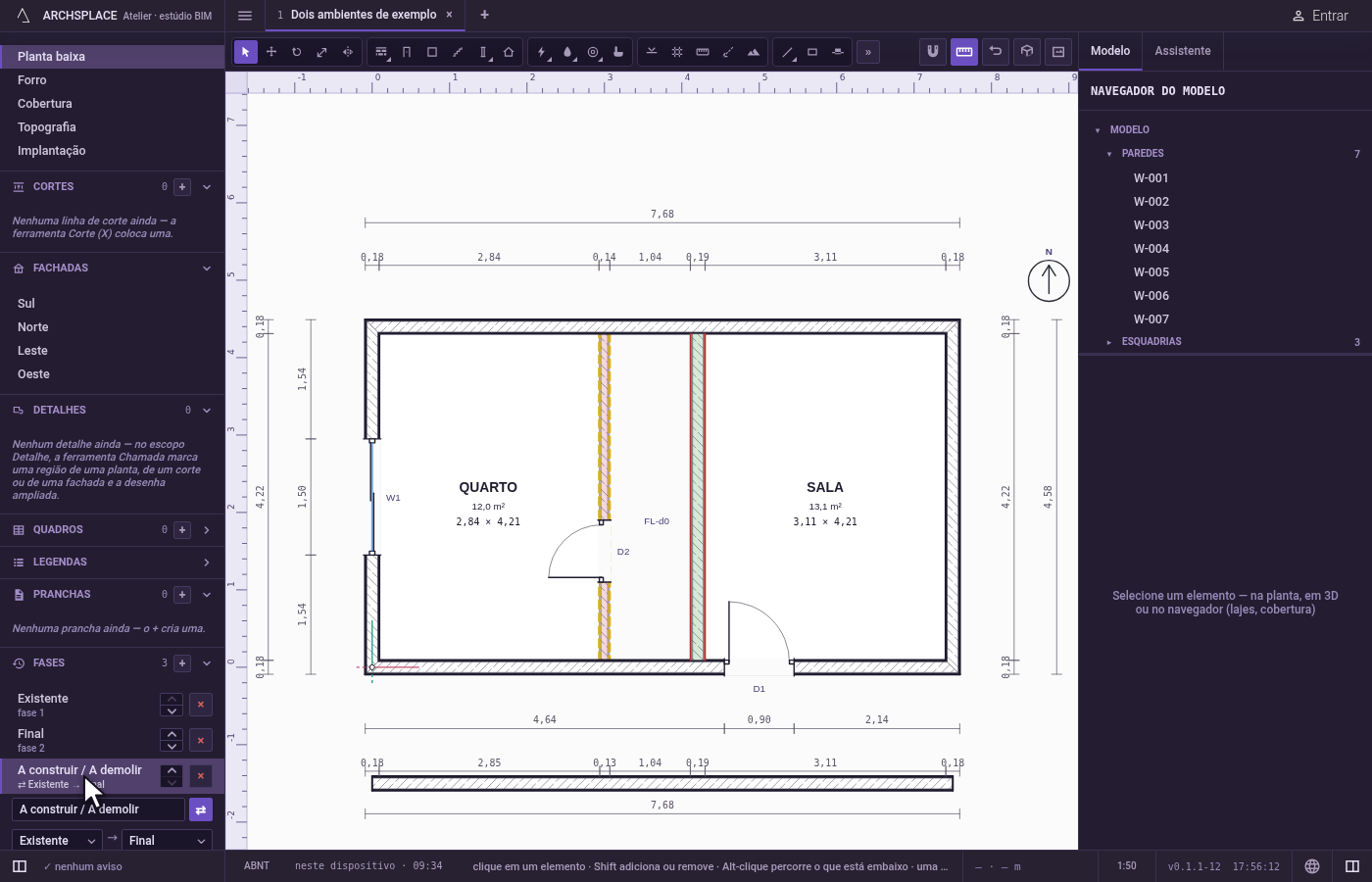

Compare. Clique em A construir / A demolir. A planta mostra as paredes existentes como estão, a parede demolida em vermelho claro com o contorno tracejado, e as paredes novas em verde claro.
Acrescente uma fase. Clique em Adicionar fase. A Fase 4 entra no fim da lista. Clique no cartão dela, digite Etapa 2 no campo de nome embaixo da lista e aperte
Enter, depois suba-a com a seta.
O que é recusado
- Remover a última fase simples. Um projeto sempre tem ao menos uma: o cartão dela não tem ×.
- Uma fase comparativa com menos de duas fases simples para comparar. ⇄ fica esmaecido.
- Um nome vazio. A fase mantém o nome.
O que vai para o contrato
As fases são as phases do projeto, em ordem, cada uma com o id, o label e o kind (NORMAL, ou COMPARE com from e to). Um projeto que nunca mexeu nelas não traz nenhuma, e valem as três padrão. Um elemento grava a phase, a fase em que é criado, e o demolished, a fase em que sai. Remover uma fase passa os elementos dela para a fase simples seguinte, ou para a anterior quando ela era a última. Cada mudança é um passo que um único Ctrl+Z desfaz.
Perguntas frequentes
Como desenho uma reforma?
Desenhe o que existe hoje na fase Existente. Marque o que sai como Demolido em Final, e desenhe o que entra em Final. A fase A construir / A demolir mostra então as duas juntas: as paredes demolidas tracejadas, as paredes novas na cor delas.
Como mostro uma parede como demolida?
Selecione a parede e defina Demolido em, no painel dela, para a fase em que ela sai. Ela é desenhada nas fases anteriores a essa, some a partir dessa e aparece como demolida numa fase comparativa.
Posso acrescentar as minhas próprias fases?
Pode. Adicionar fase, na seção Fases da barra lateral, cria uma nova; renomeie-a no campo embaixo da lista e mova-a com as setas. Qualquer fase pode virar comparativa, mostrando o que muda de uma fase para outra.
