Parede curva

Parede curva desenha uma parede ao longo de um arco: você clica no início e no fim, depois num ponto por onde o arco passa, ou digita o raio. Como a parede reta, ela trabalha em sequência, se une às pontas de outras paredes e usa a espessura do tipo de parede que você escolhe.

O que é

Parede curva desenha uma parede cujo eixo é um arco. Três pontos a definem: o início, o fim e um ponto por onde o arco passa. Em vez de clicar, você pode digitar a distância do início ao fim e o raio do arco. A parede usa a espessura e as camadas do tipo de parede escolhido ao lado das ferramentas, distribuídas por igual dos dois lados do arco.

A ferramenta trabalha em sequência, como Parede: a próxima parede curva começa onde a anterior terminou. As pontas dela se unem às pontas de outras paredes do mesmo jeito, e o ímã pega as pontas, o ponto médio, o centro e as faces de uma parede curva ao longo da curva.

Quando usar

Para uma janela em bay, uma abside ou um canto arredondado de fachada.
Para uma divisória curva, como a parede de um box redondo ou de um balcão de recepção.
Para redesenhar uma parede curva de um levantamento com o raio medido.

Passo a passo

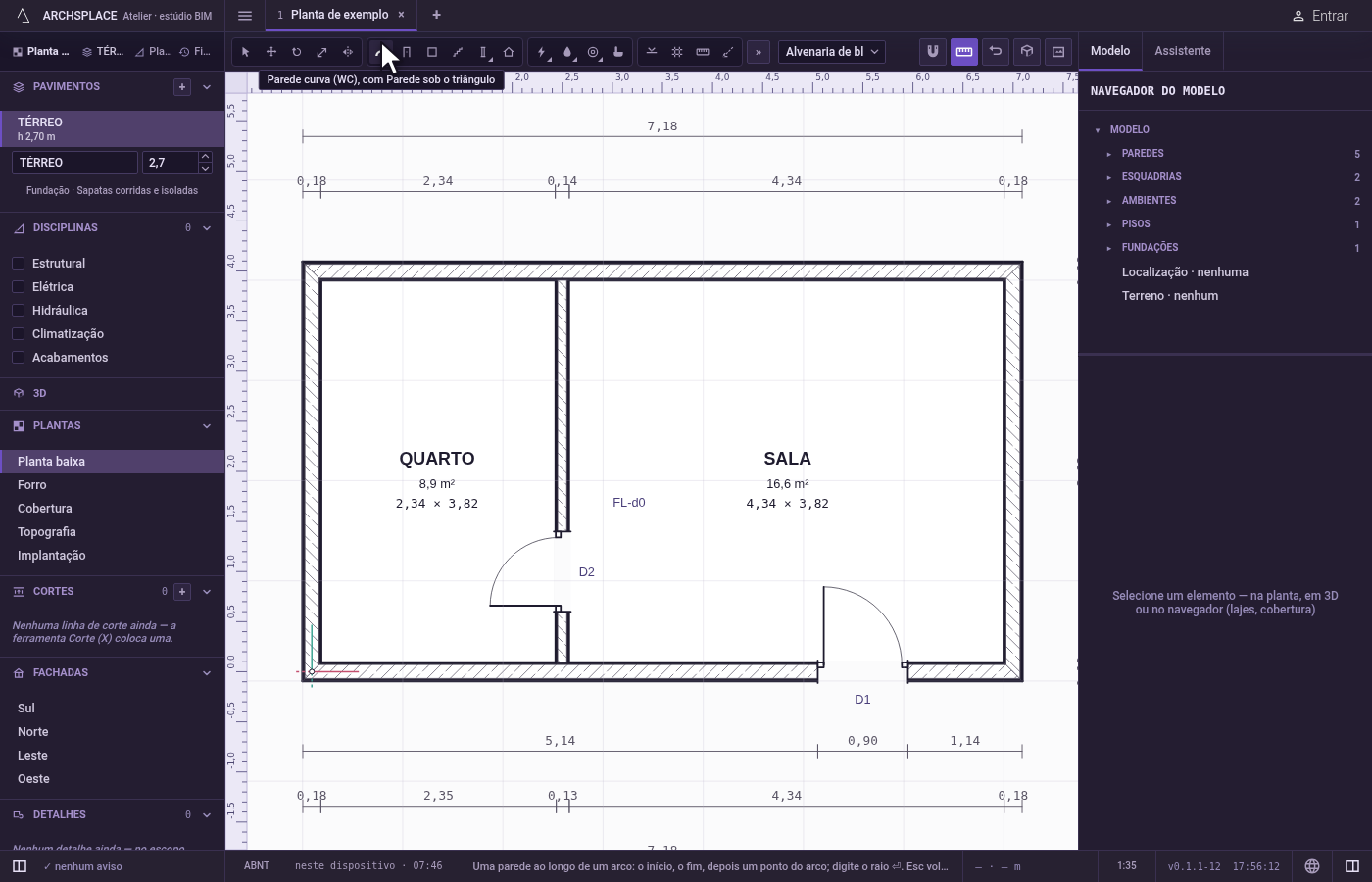

Ative a ferramenta. Digite W e logo depois C, ou escolha a ferramenta na barra, onde ela divide um botão com Parede. A barra de status cita os três pontos e diz que Esc volta um passo.

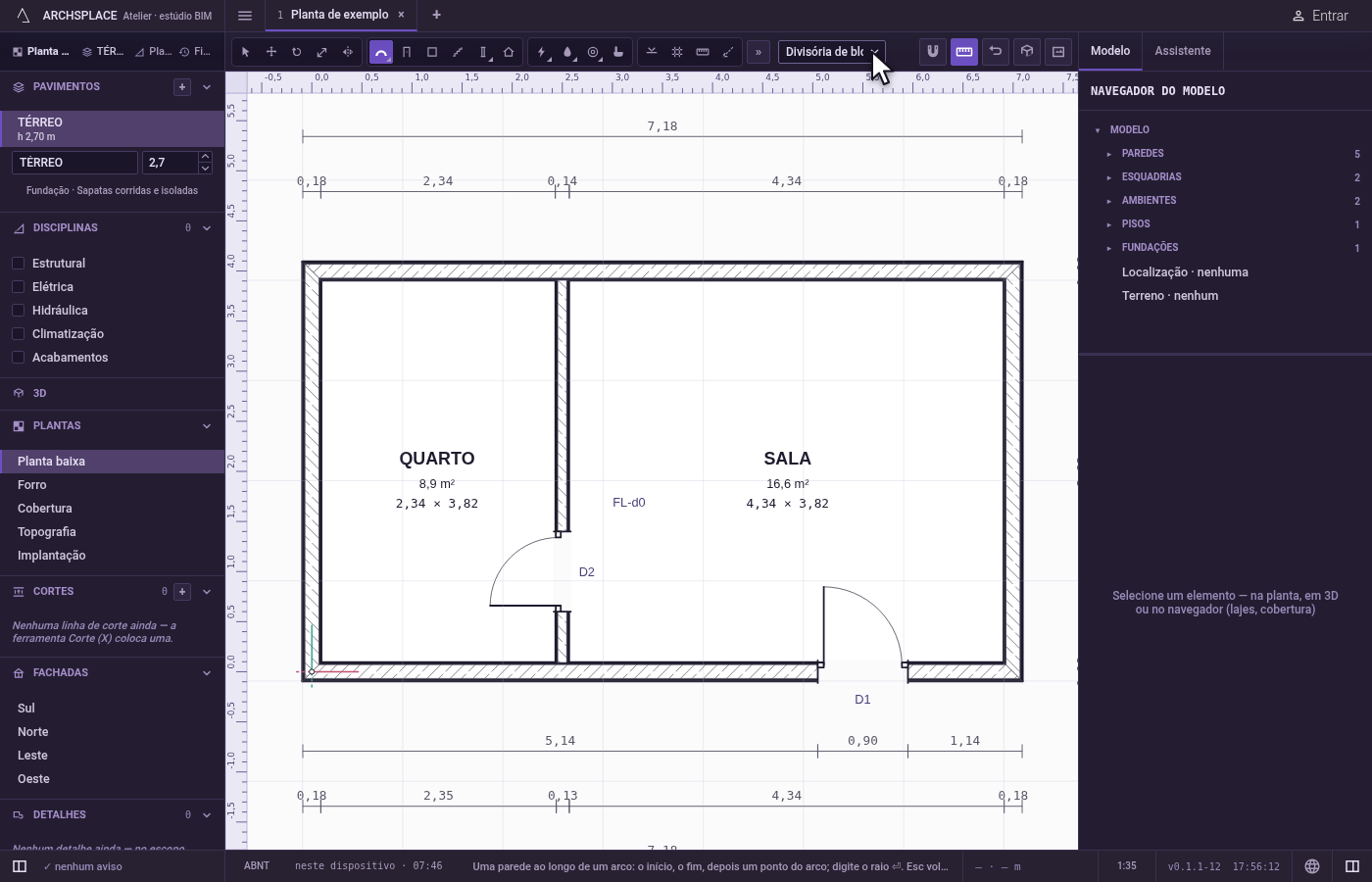

Escolha o tipo de parede. A lista ao lado das ferramentas oferece os tipos de parede do projeto. Se você não escolheu nenhum para paredes curvas, vale o tipo escolhido para paredes retas.
Clique no início. O ímã prende o clique no ponto mais próximo ao alcance.

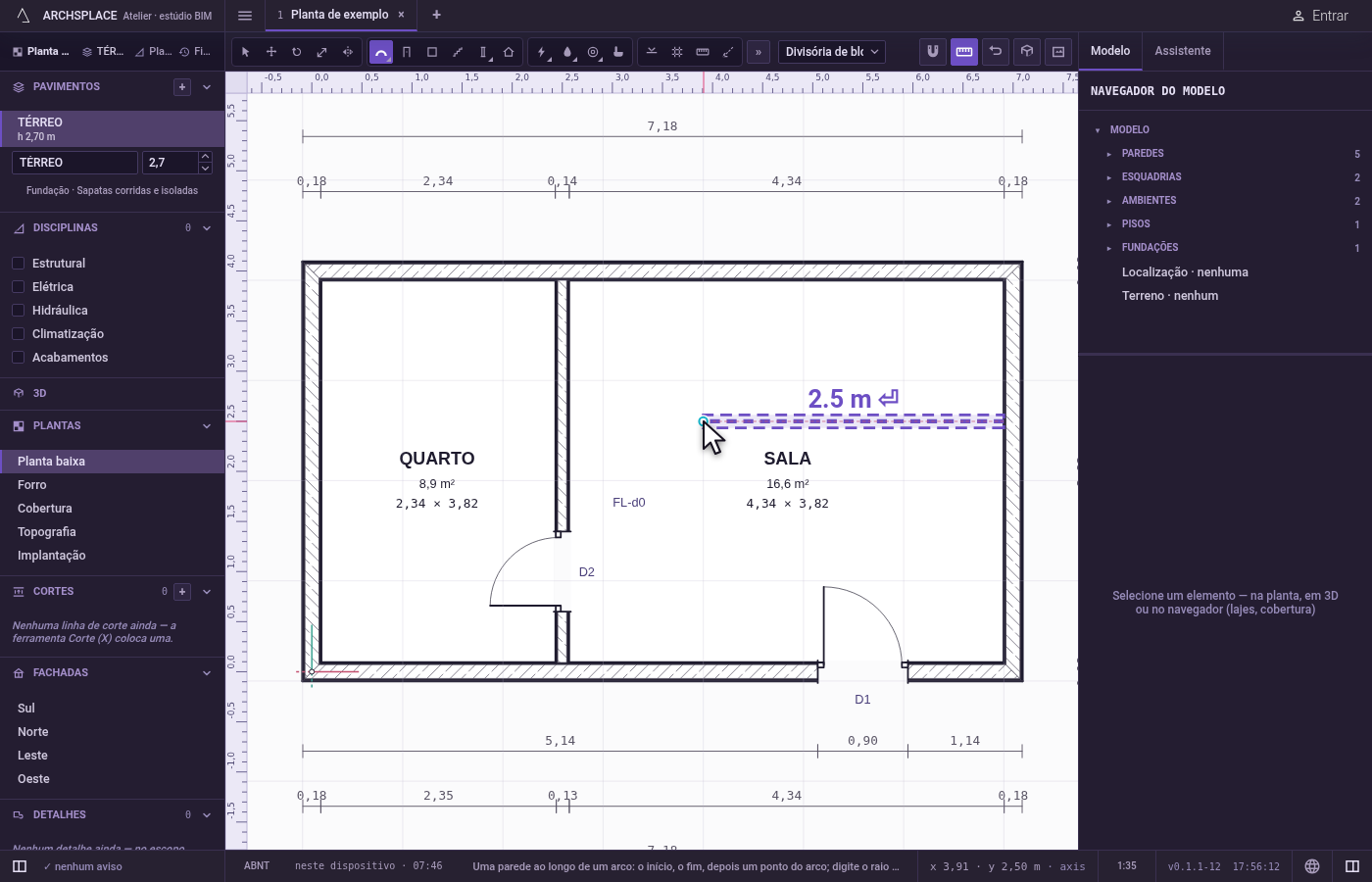

Clique no fim, ou digite a corda. Clique onde a parede termina. Ou digite a distância em linha reta do início ao fim e aperte Enter: o fim é colocado a essa distância, na direção do cursor.

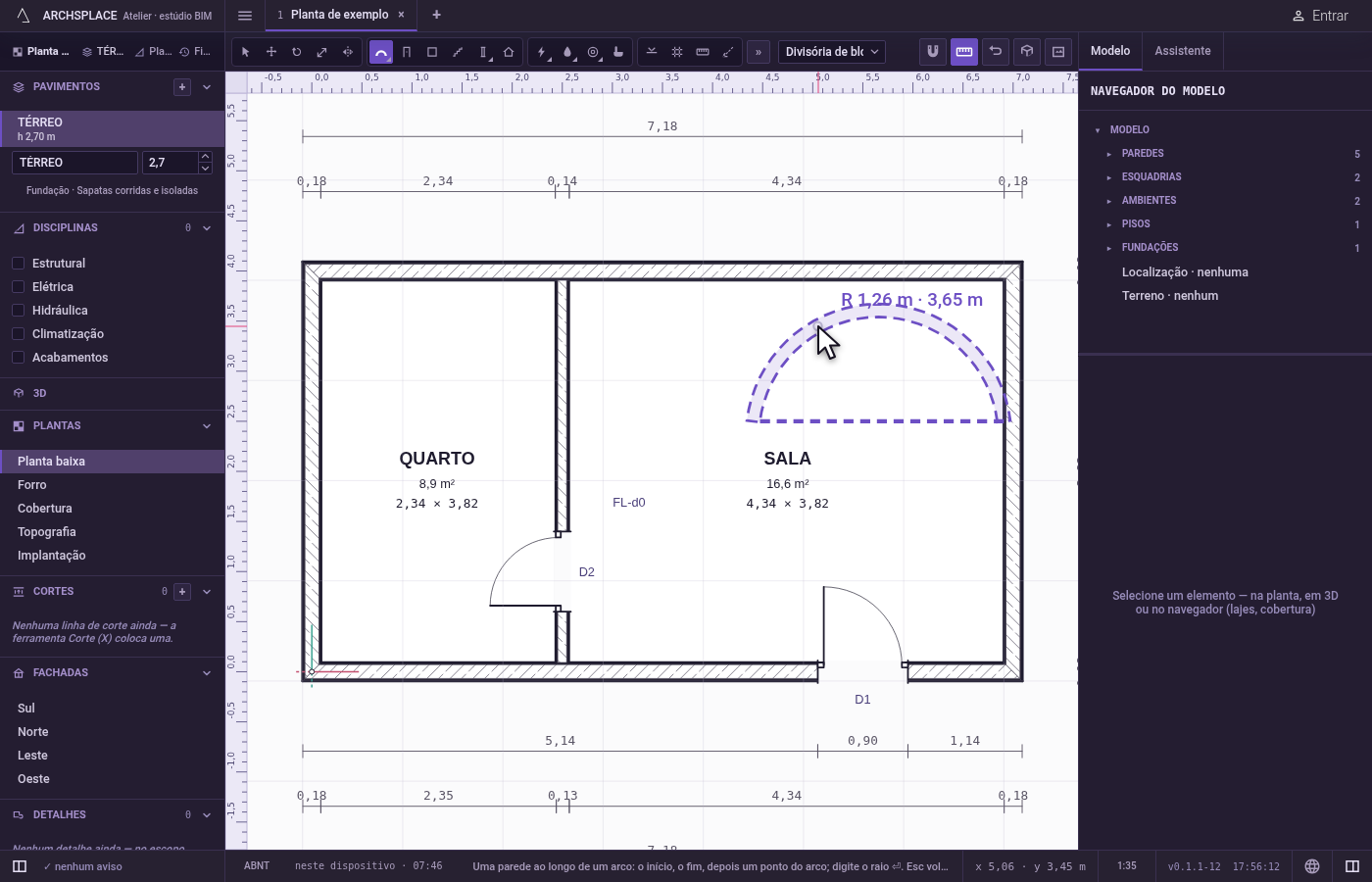

Curve a parede. Afaste o cursor da linha entre as duas pontas: a parede se curva passando pelo cursor, com a espessura dela, e ao lado o Atelier escreve o raio e o comprimento ao longo do arco. Clique para desenhá-la. Ou digite um raio e aperte Enter: a parede se curva para o lado da corda em que está o cursor, pelo menor arco com esse raio.

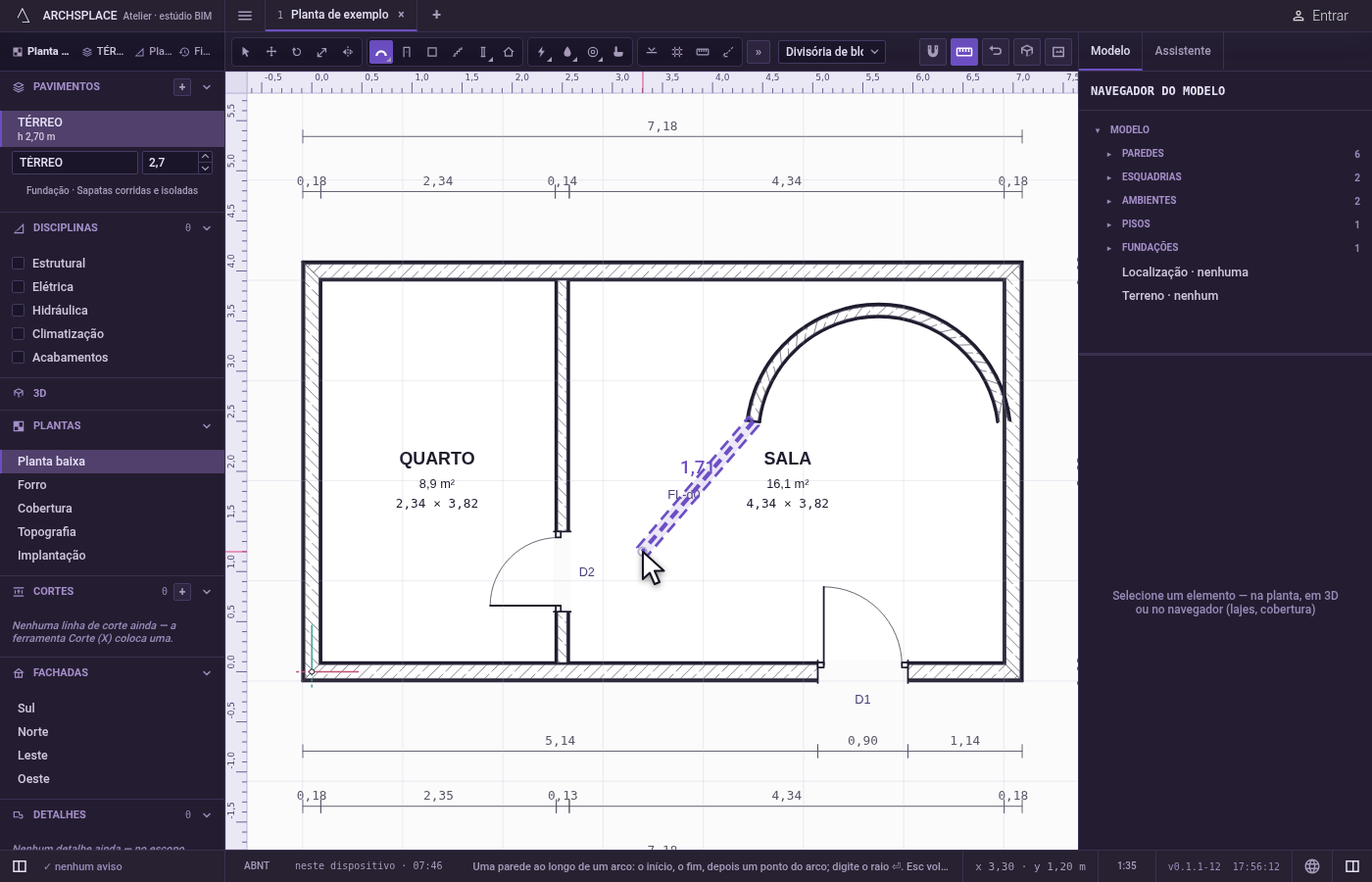

Continue a sequência, ou volte um passo. A próxima parede curva começa na ponta desta. Esc volta um ponto de cada vez: da curvatura para o fim, do fim para o início, do início para nada. Sem nada pendente, Esc põe Selecionar de volta na sua mão.

O que é recusado

Uma curvatura reta. Com o cursor sobre a linha entre as pontas, nada é desenhado: o Atelier pede que você se afaste da corda para curvar a parede.
Mais de meio círculo. Uma curvatura além de meio círculo aparece no limite e é recusada, com esse motivo.
Um raio menor que metade da corda. Nenhum arco com esse raio liga as duas pontas, então um raio digitado menor que metade da distância entre elas é recusado, com esse motivo.
Um segundo clique no início. Um clique dentro do alcance do ímã em torno do início não faz nada.

O que vai para o contrato

Cada parede curva acrescenta um registro à lista de paredes do projeto, num único passo que um único desfazer anula: o pavimento, as duas pontas em metros, quanto ela se curva (um número que vale 1 para meio círculo de um lado e menos 1 do outro), o tipo de parede e a fase. O centro e o raio não são guardados; eles decorrem das pontas e da curvatura.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como dou um raio exato a uma parede curva?

Depois do início e do fim, ponha o cursor do lado para onde a parede deve se curvar, digite o raio e aperte Enter. A parede segue o menor dos dois arcos com esse raio, desse lado.

Uma parede curva pode passar de meio círculo?

Não. Uma parede curva abrange no máximo meio círculo. Para uma curva maior, desenhe duas paredes curvas, uma emendada na outra.
