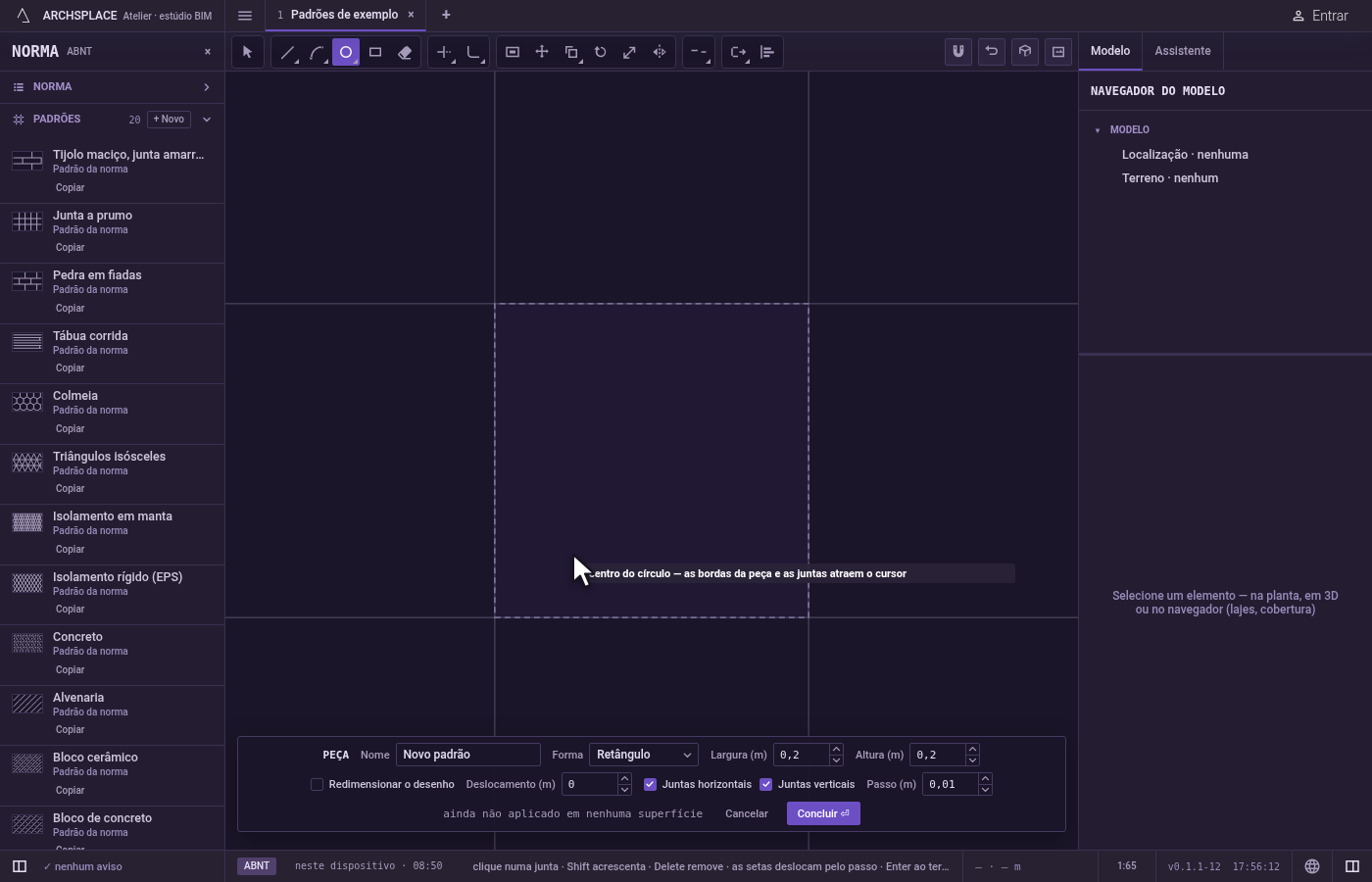

Círculo no editor de peça

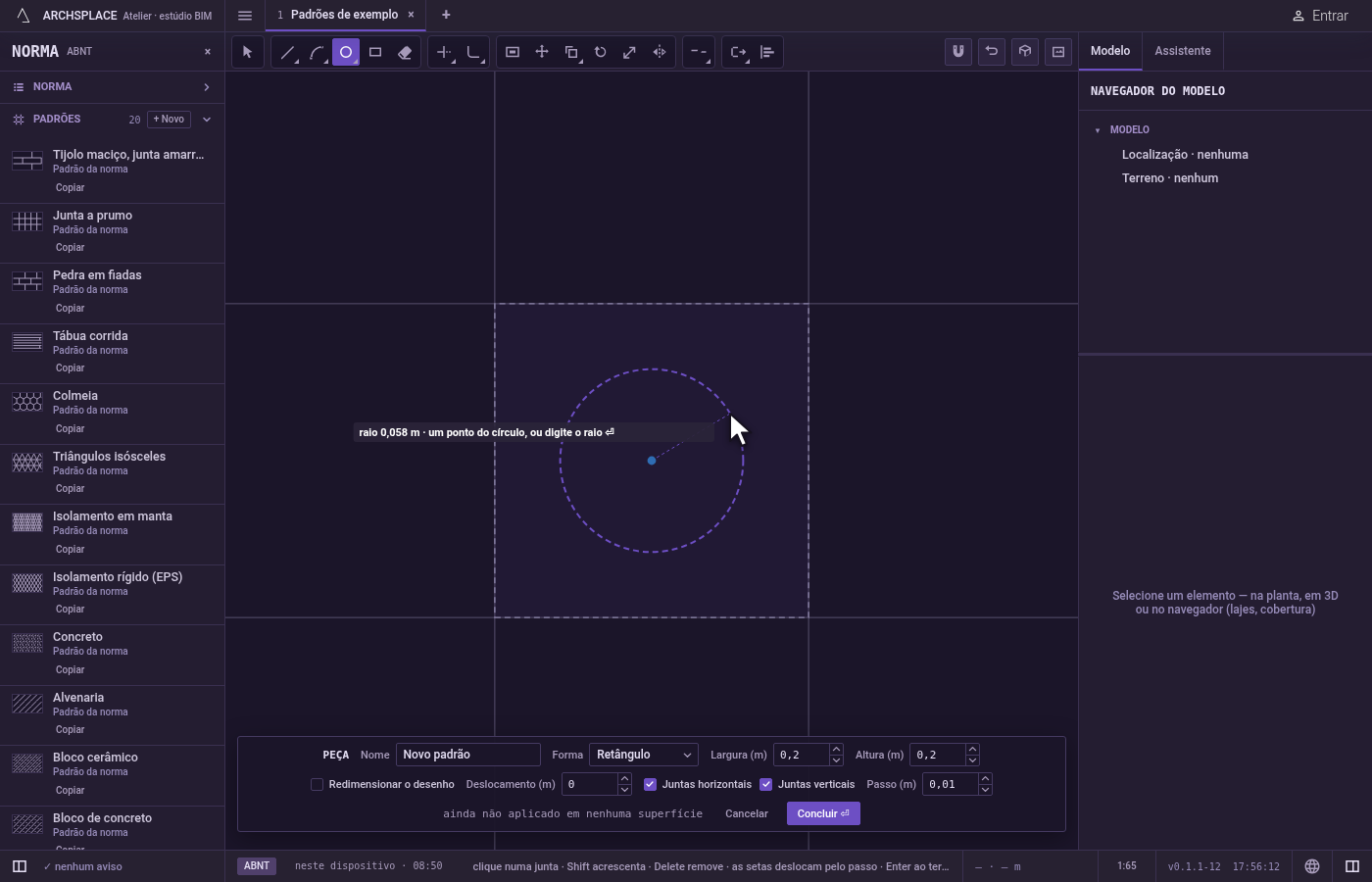

Círculo traça uma junta redonda dentro da peça: um grão num granilite, um anel num medalhão, o círculo de um ladrilho decorado. Você dá o centro e depois o tamanho. Os cantos da peça, os meios dos lados, o centro e as bordas atraem o cursor, e também as pontas, os meios e o comprimento das juntas já traçadas.

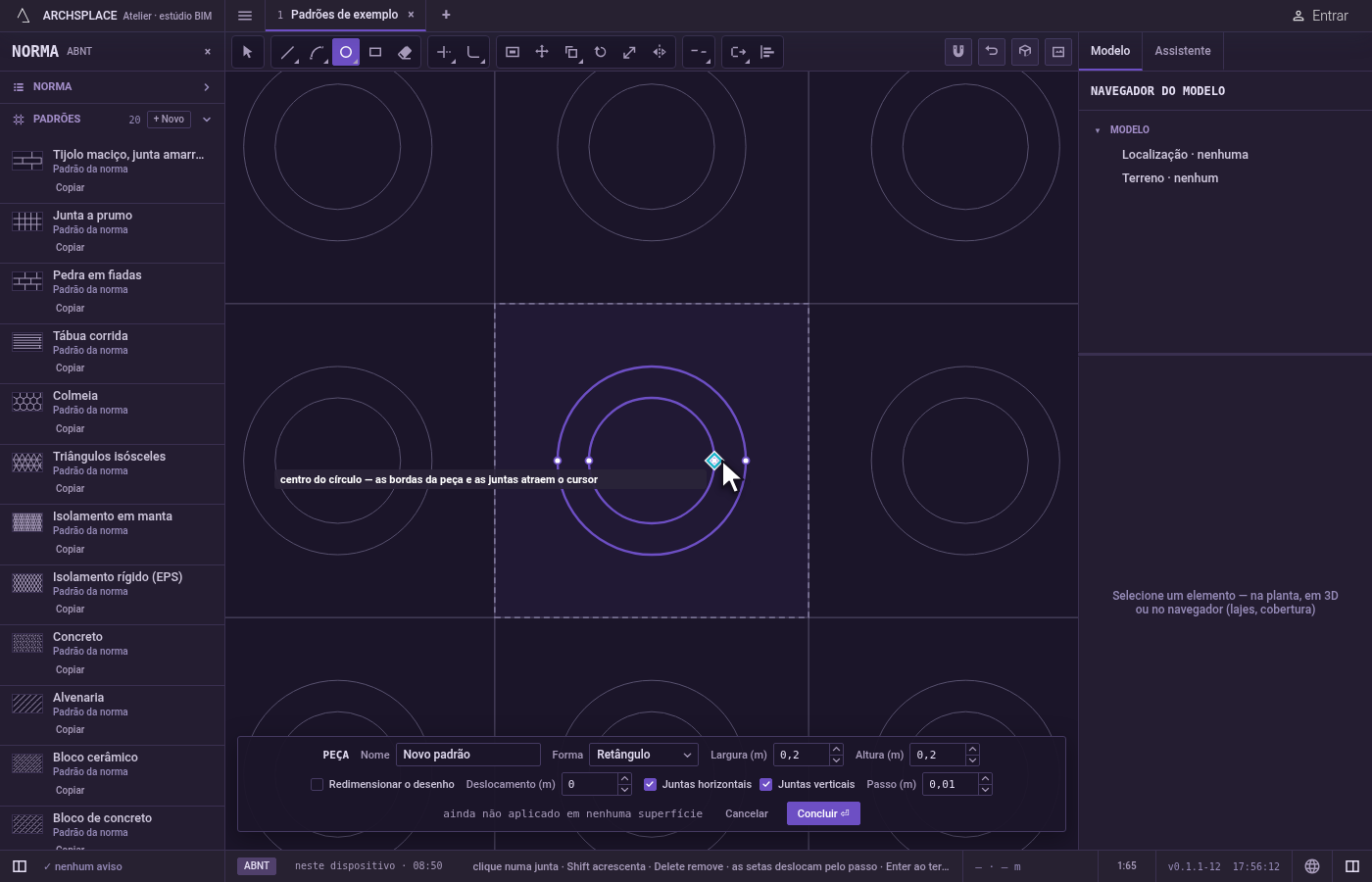

Um círculo é uma única junta. Ele é selecionado, deslocado, apagado e desfeito inteiro. Depois de traçado, o centro dele e os pontos da esquerda, da direita, de cima e de baixo passam a atrair o cursor para as próximas juntas.

• Para traçar um motivo redondo dentro da peça.
• Quando você conhece o centro e o raio de um círculo.
• Quando você conhece dois pontos do diâmetro, ou três pontos do círculo, use Círculo por 2 pontos ou Círculo por 3 pontos.

Nada enquanto você desenha: o círculo fica no editor de peça, onde Ctrl+Z o desfaz. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer. Um círculo é guardado como uma única junta fechada feita de dois semicírculos, em metros a partir do canto inferior esquerdo da peça. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.
