Arco por centro no editor de peça

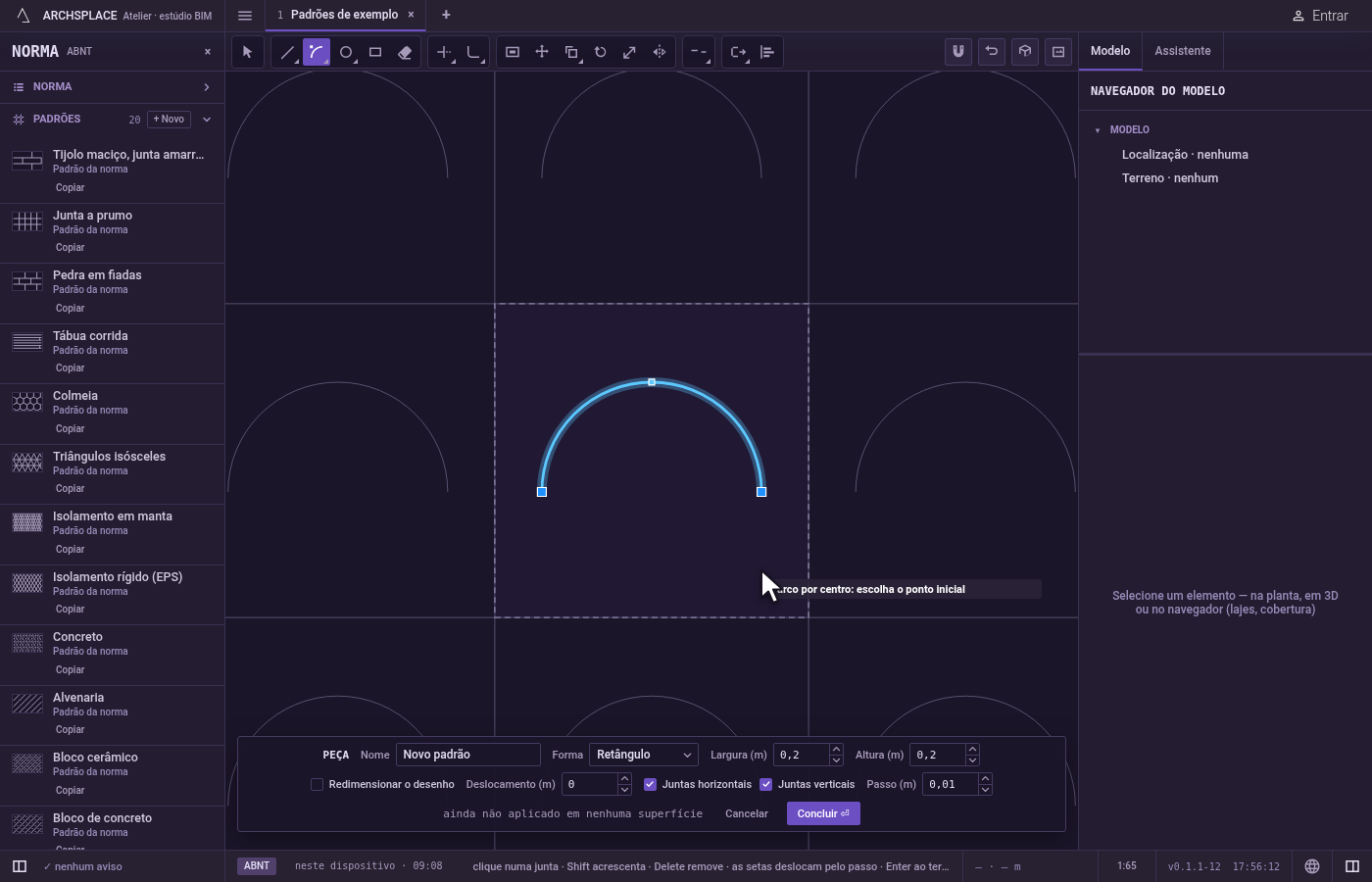

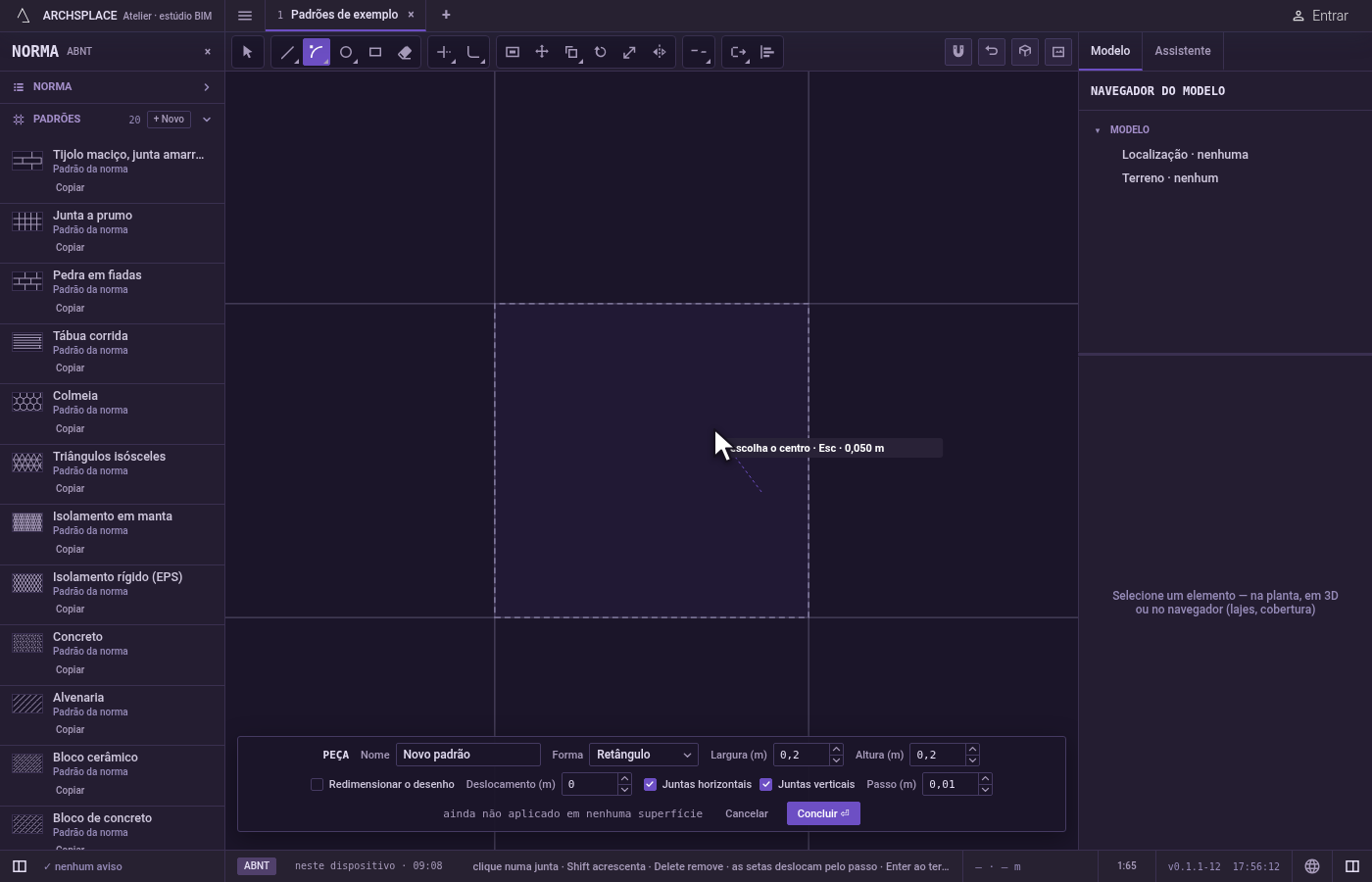

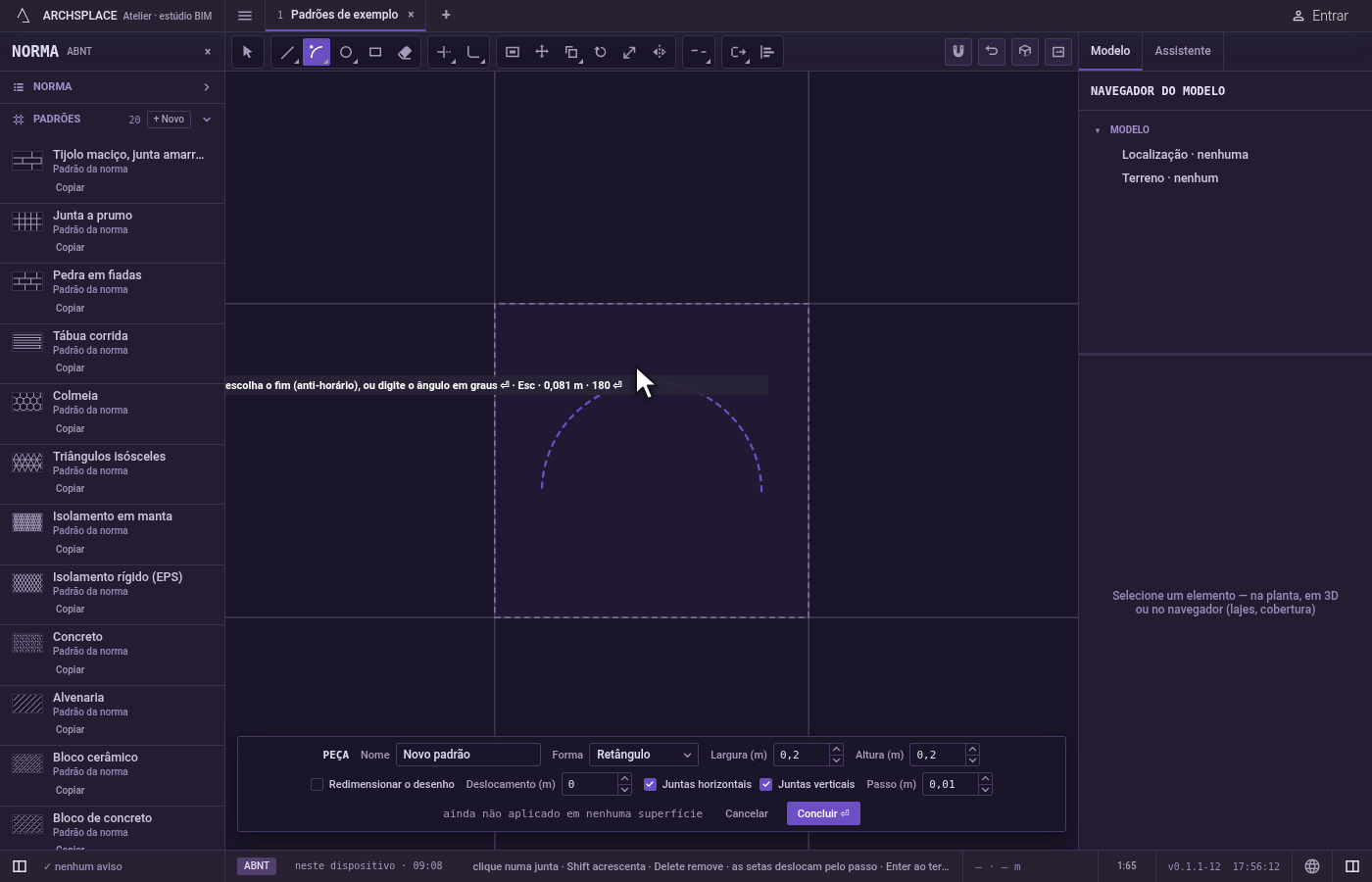

Arco por centro traça um arco como um compasso. O primeiro ponto é onde o arco começa, o segundo é o centro, então a distância entre eles é o raio, e o terceiro diz onde ele termina: o arco gira no sentido anti-horário a partir do início, em volta do centro, até onde a direção do cursor a partir do centro encontra o círculo. O arco é uma única junta e continua um arco de verdade em todo lugar.

É o mesmo Arco por centro dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

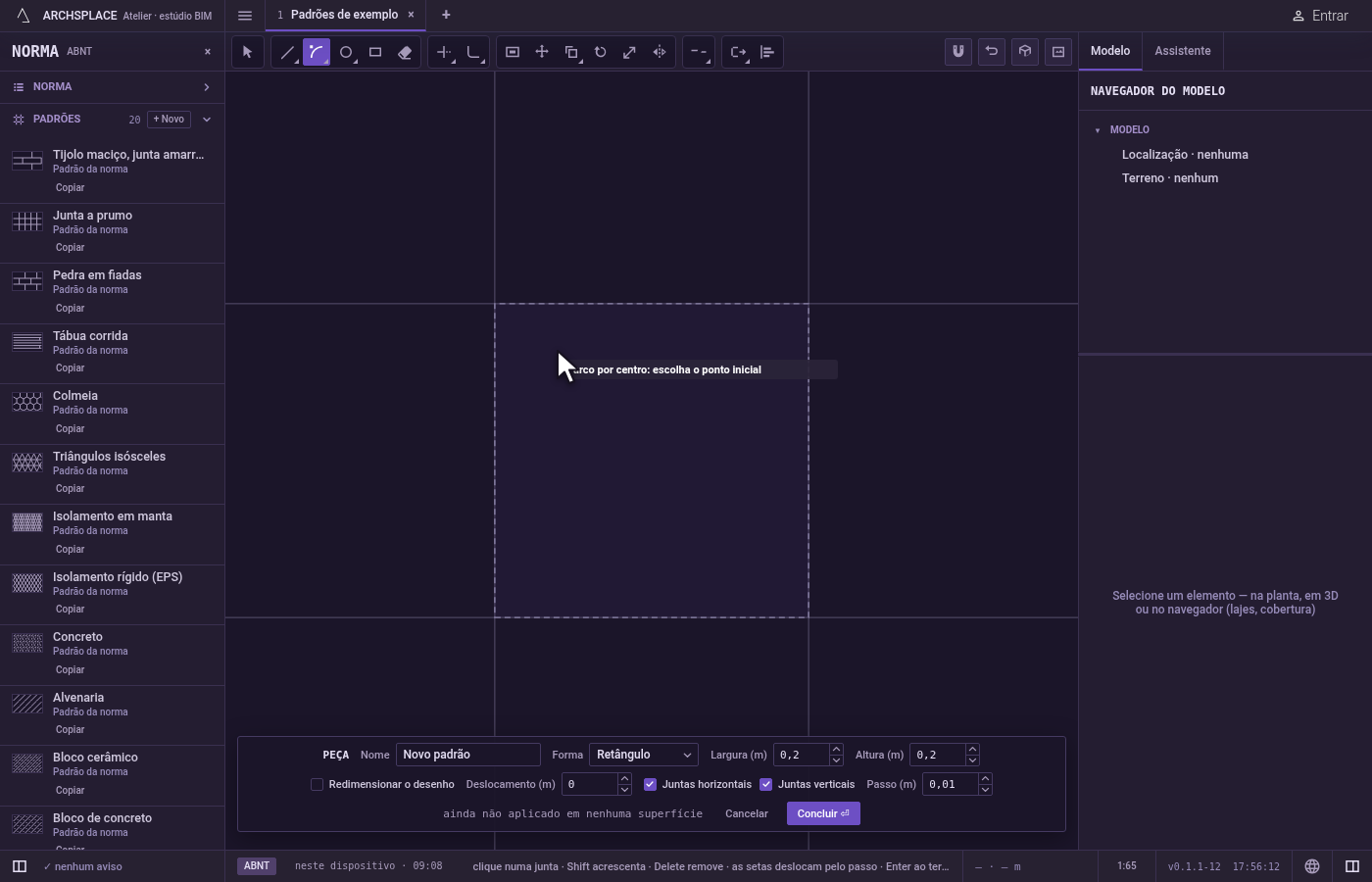

• Para traçar um arco em volta de um centro conhecido, como um canto da peça num padrão em leque.

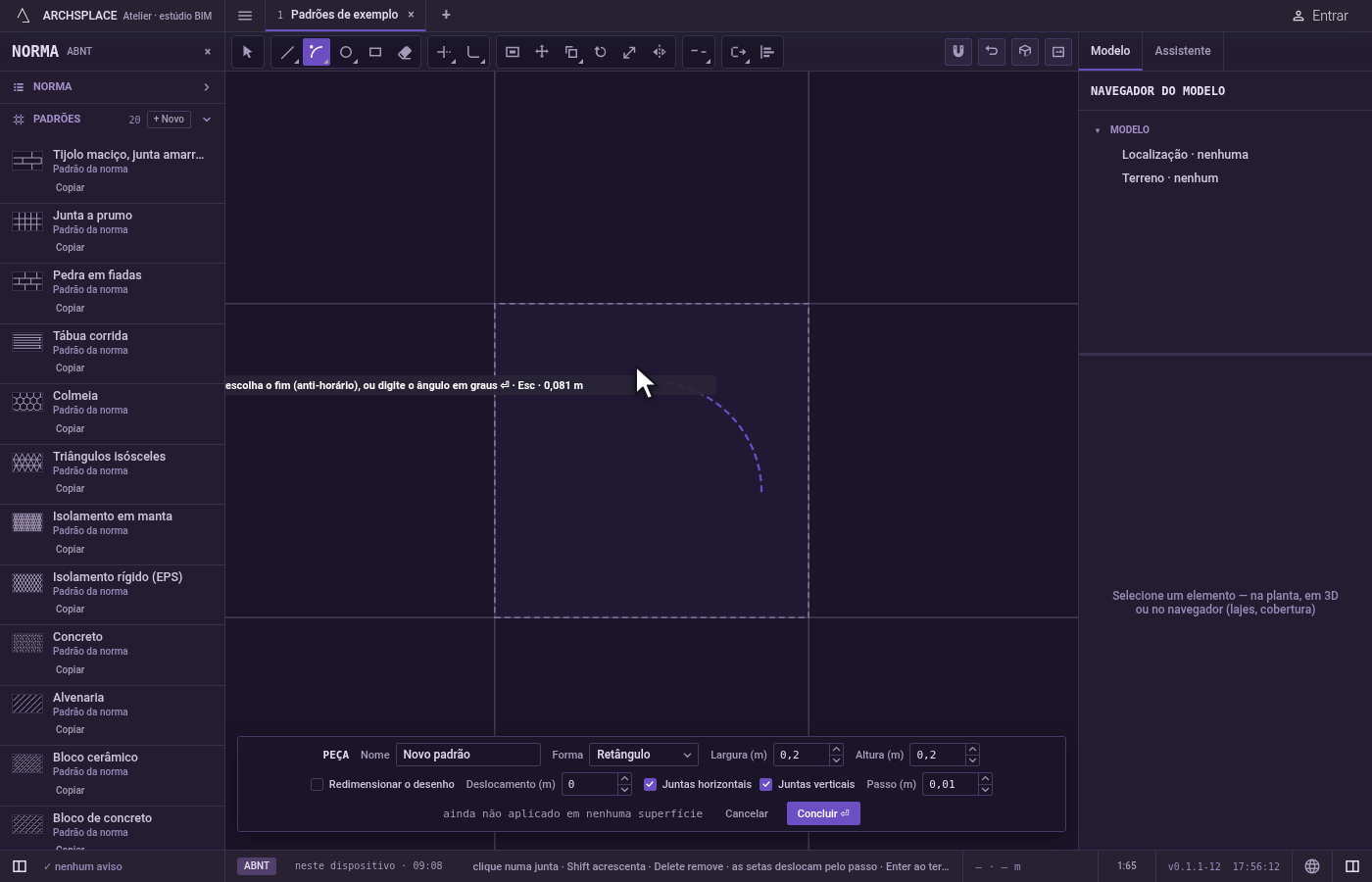

• Para traçar um arco de ângulo exato, como um quarto ou meio círculo.
• Quando você conhece as duas pontas e um ponto da curva, Arco é mais simples.

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Um arco é guardado pelas duas pontas, com a curva entre elas, então continua um arco de verdade. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.
