Apagar
Apagar tira linhas do desenho do editor de esboço, um clique de cada vez ou numa só passada com o botão pressionado. Uma reta sai só entre os dois cantos ou cruzamentos mais próximos, uma curva sai inteira, e o que sobra é a forma.
O que é
Apagar tira linhas do seu desenho no editor de esboço. As linhas são cortadas onde se cruzam ou se encontram, então uma reta só é apagada entre os dois cantos ou cruzamentos mais próximos, como uma linha de lápis apagada entre duas outras linhas. Uma curva sai inteira: o arco completo que você desenhou, mesmo onde outras linhas o cruzam. Um círculo são quatro quartos de arco, então um clique leva o quarto sob o cursor.
O que fica depois de apagar é a sua forma. Um contorno fechado do qual se tira um trecho vira uma linha aberta.
Quando usar
- Para tirar o lado reto que um arco substitui, para que o arco sozinho feche o topo da janela.
- Para limpar linhas de construção e traços perdidos antes de apertar Concluir.
- Para abrir um contorno onde duas formas devem virar uma só.
Passo a passo

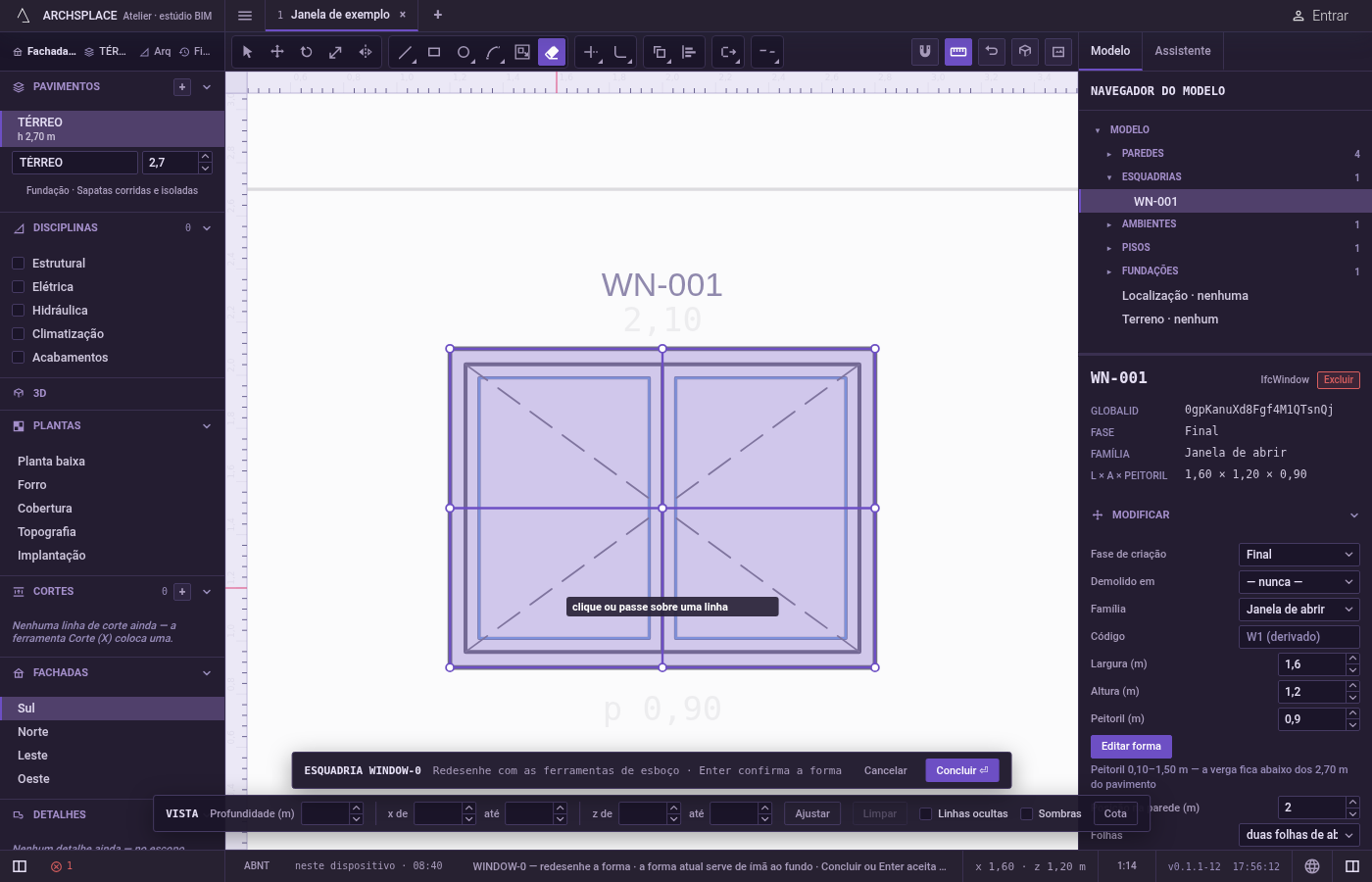

Ative Apagar. No editor de esboço (veja em Selecionar como entrar nele), aperte
Eou clique em Apagar na barra do editor. A dica junto ao cursor diz clique ou passe sobre uma linha.

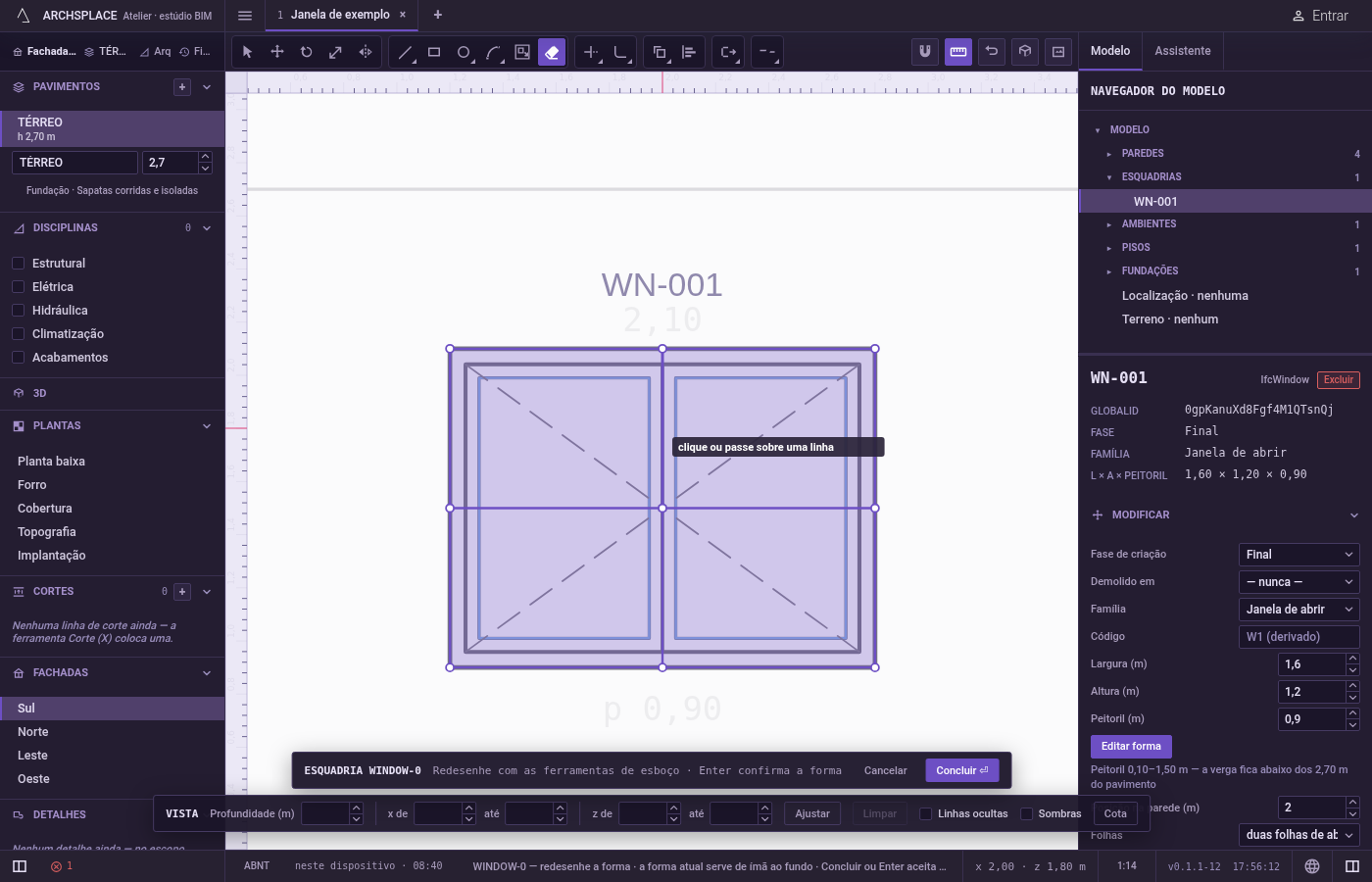

Aponte para uma linha. O trecho sob o cursor se acende: é isso que um clique vai levar.

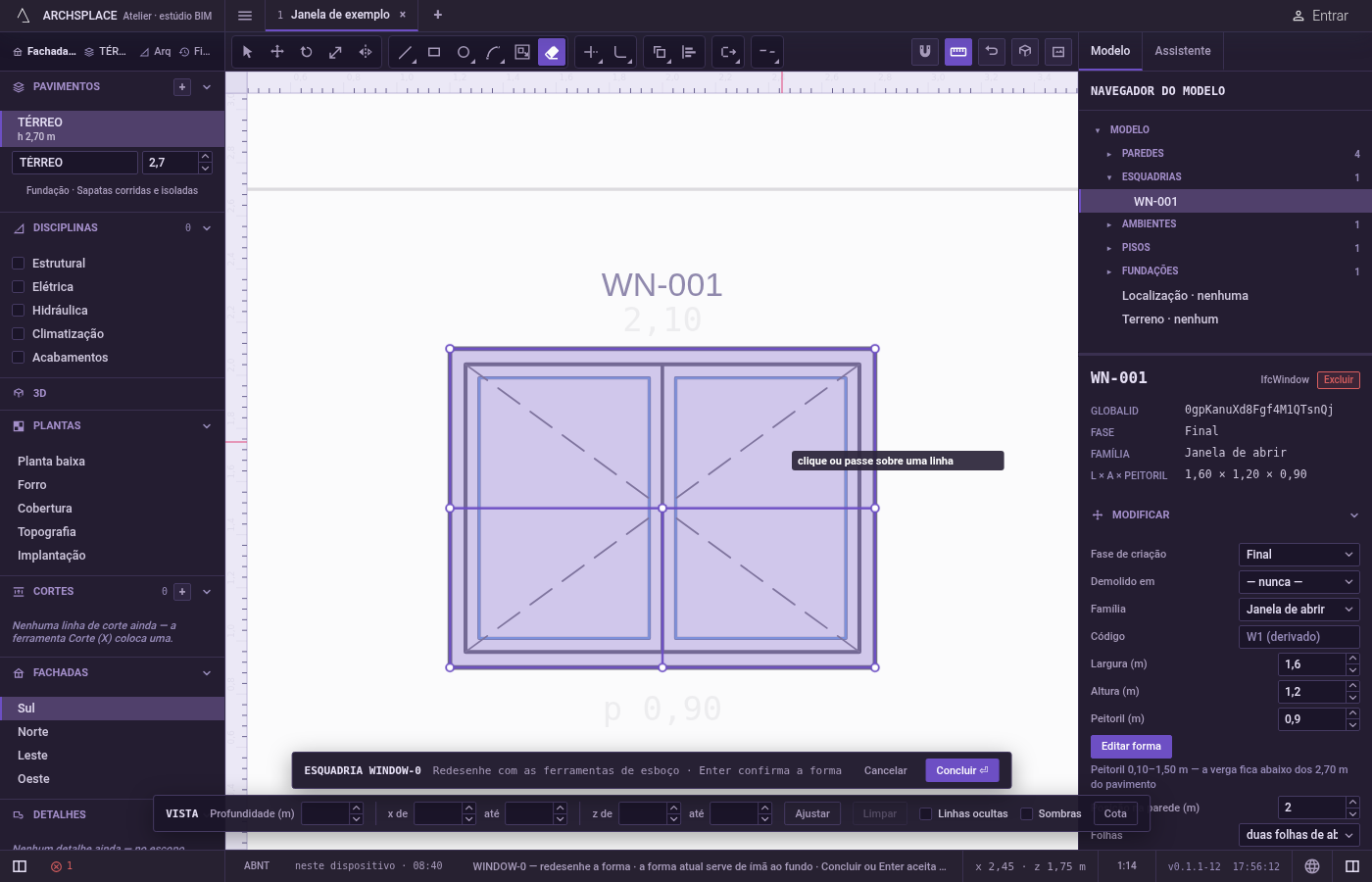

Clique para apagá-lo. O trecho some na hora.
Ou passe por cima. Pressione, mantenha o botão apertado e arraste sobre várias linhas. Cada trecho por onde o cursor passa é apagado no caminho.

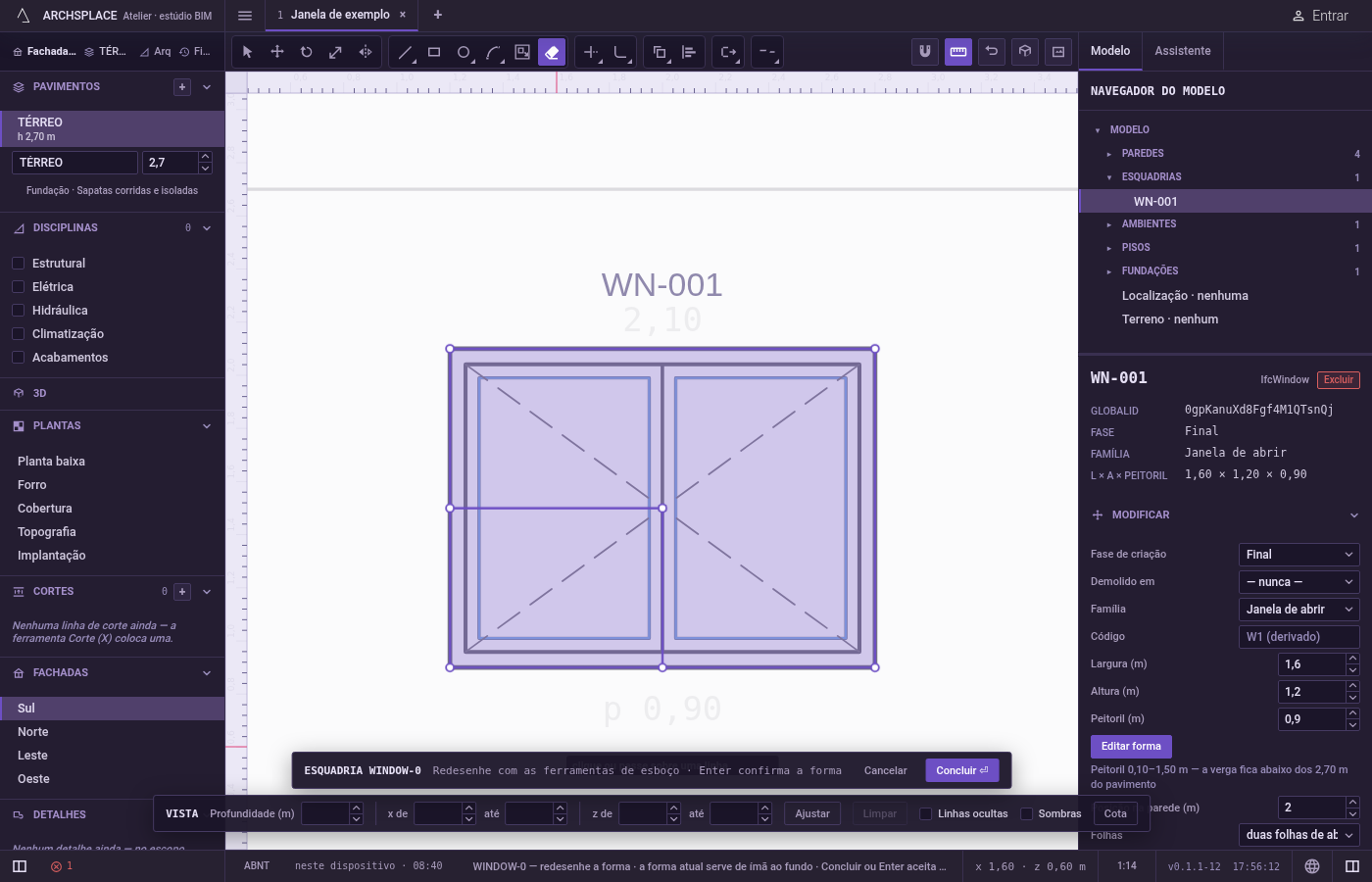

Confira a forma.
Ctrl+Ztraz de volta o último trecho apagado, um passo por trecho.
O que é recusado
- Um clique perto de um canto. Perto de um canto, o cursor pega o canto, e um canto não é uma linha: nada é apagado. Clique na linha longe das pontas. O mesmo vale numa passada.
- A forma em vigor. A forma esmaecida atrás do seu desenho não pode ser apagada. Ela nunca faz parte do resultado, a não ser que você desenhe por cima dela.
- Parte de uma curva. Uma curva sai sempre inteira. Para manter parte de um arco, corte-o com Aparar ou Quebrar.
- Captura. Apagar segue o cursor exatamente, sem ímã, então uma passada leva o que ela realmente cruza.
Com Apagar ativa e nada selecionado, Esc fecha o editor e descarta o desenho. Aperte V para voltar a Selecionar.
O que vai para o contrato
Nada até você apertar Concluir. Cada trecho apagado é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas que sobraram fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Apagar o topo de um retângulo sob um arco em semicírculo deixa um único contorno, com o arco guardado como curvatura no ponto inicial dele:
Veja também
Perguntas frequentes
Como tiro o topo reto de um retângulo sob um arco?
Aperte E e clique no lado de cima entre os dois cantos onde o arco começa e termina. Só esse trecho sai, e o arco fecha a forma.
Por que um clique perto de um canto não apaga nada?
Perto de um canto, é o canto que o cursor pega, e Apagar só tira linhas. Clique na linha um pouco longe das pontas dela.
Posso apagar a forma esmaecida atrás do meu desenho?
Não. A forma em vigor é só uma referência que atrai o cursor, e Concluir leva só o que você desenhou.
