Painel do elemento

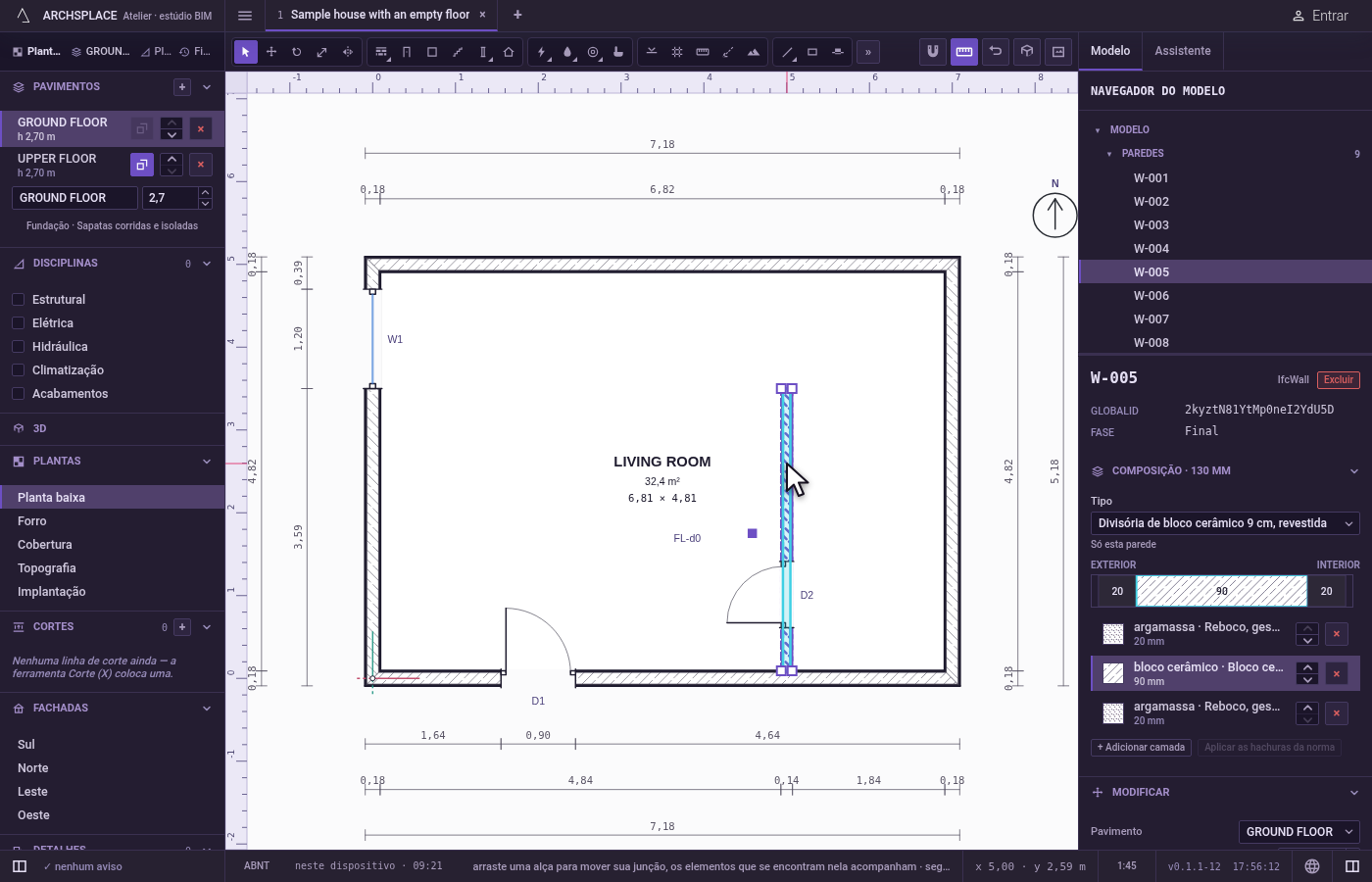

O painel do elemento fica sob o navegador do modelo, na coluna da direita, enquanto um elemento construtivo está selecionado. O cabeçalho mostra a referência do elemento, como W-005, a classe IFC com que ele é exportado, como IfcWall, e Excluir. Enquanto faces e arestas de geometria livre estão selecionadas, o cabeçalho mostra SELEÇÃO e as conta. Sob o cabeçalho, uma pequena tabela dá o GlobalId do elemento, a Fase e, em alguns elementos, o que eles são, como a família e o tamanho de uma porta.

Depois vêm as seções, conforme o elemento as tem, cada uma se recolhendo sob o título dela:

• Composição, primeiro numa parede, com a espessura total no título: o Tipo da parede, quantas paredes o dividem, e as camadas dela de fora para dentro. A página própria dela conta tudo.
• Fundação, recolhida de início, numa parede ou num pilar que se apoia numa sapata: uma linha dá o nome da sapata, como FT-005, o tipo dela e se ela é derivada ou explícita, e diz para selecioná-la na planta de fundações do térreo. Quando essa sapata foi omitida, a linha avisa, com Restaurar a sapata.

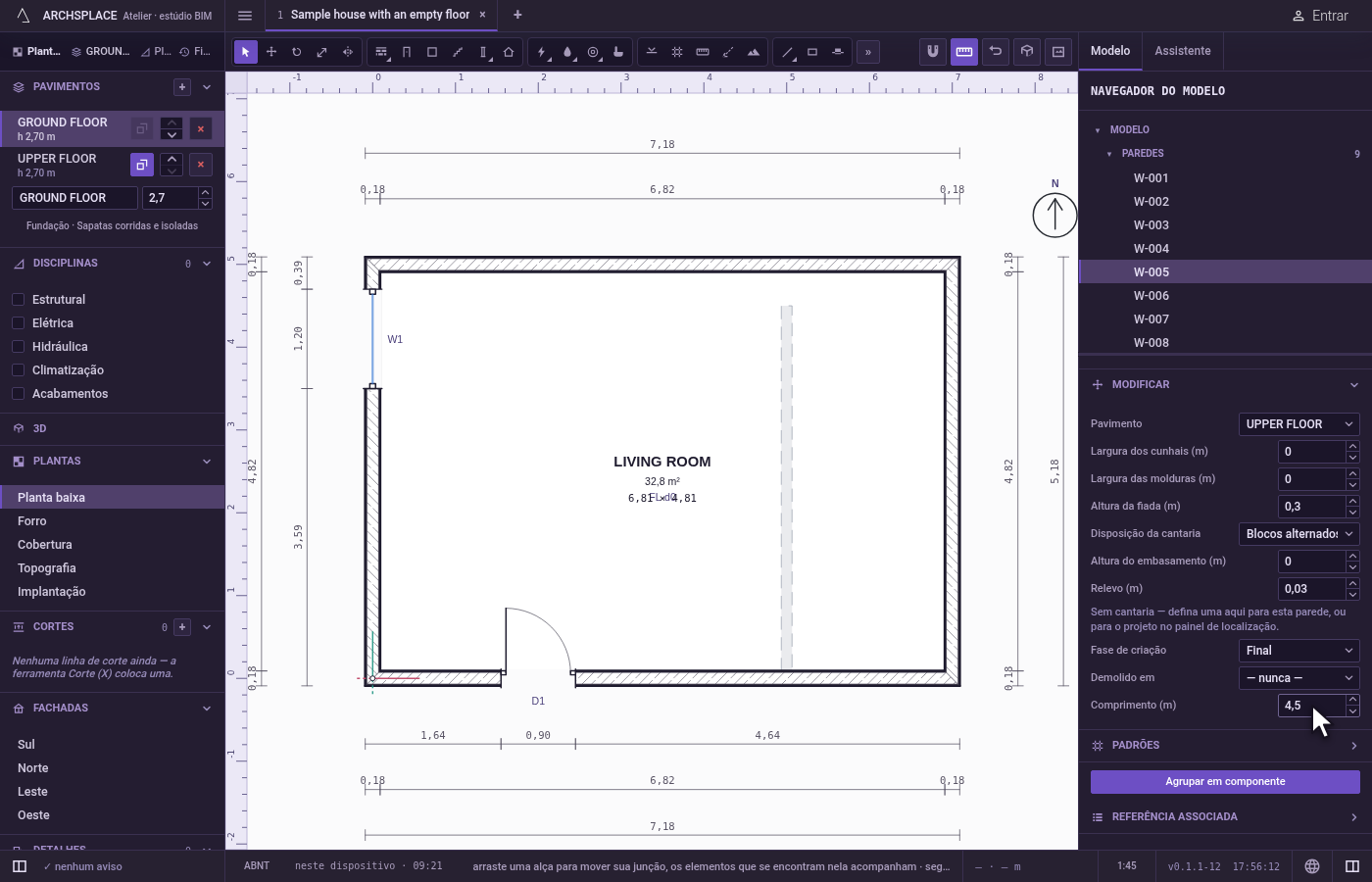

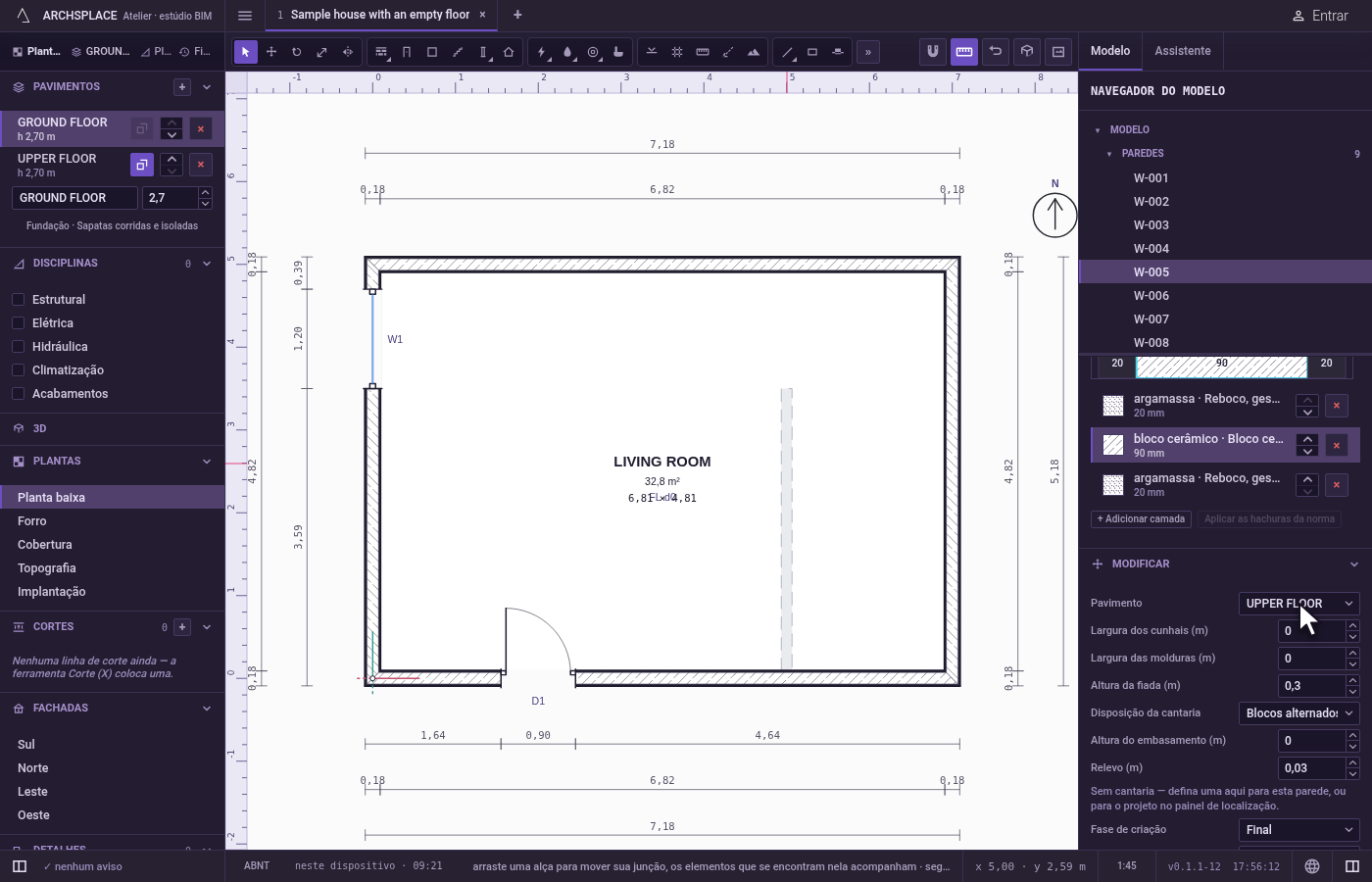

• Modificar, aberta: os campos próprios do elemento. Uma parede tem o Pavimento; a cantaria, com a Largura dos cunhais, a Largura das molduras, a Altura da fiada, a disposição (alternada, uniforme ou em faixa), a Altura do embasamento e o relevo; Fase de criação e Demolido em, quando o projeto tem mais de uma fase simples; e o Comprimento. Uma porta ou uma janela tem a família, o código, o tamanho e o peitoril, a posição na parede, o marco e as folhas, e o lado e o sentido de abertura; um ambiente, o nome, o uso e o pé-direito; um pilar, a largura, a profundidade, a rotação e a posição; uma viga, o comprimento, a largura e a altura; um tubo, o sistema, o diâmetro e a declividade; um dispositivo, a altura de instalação.

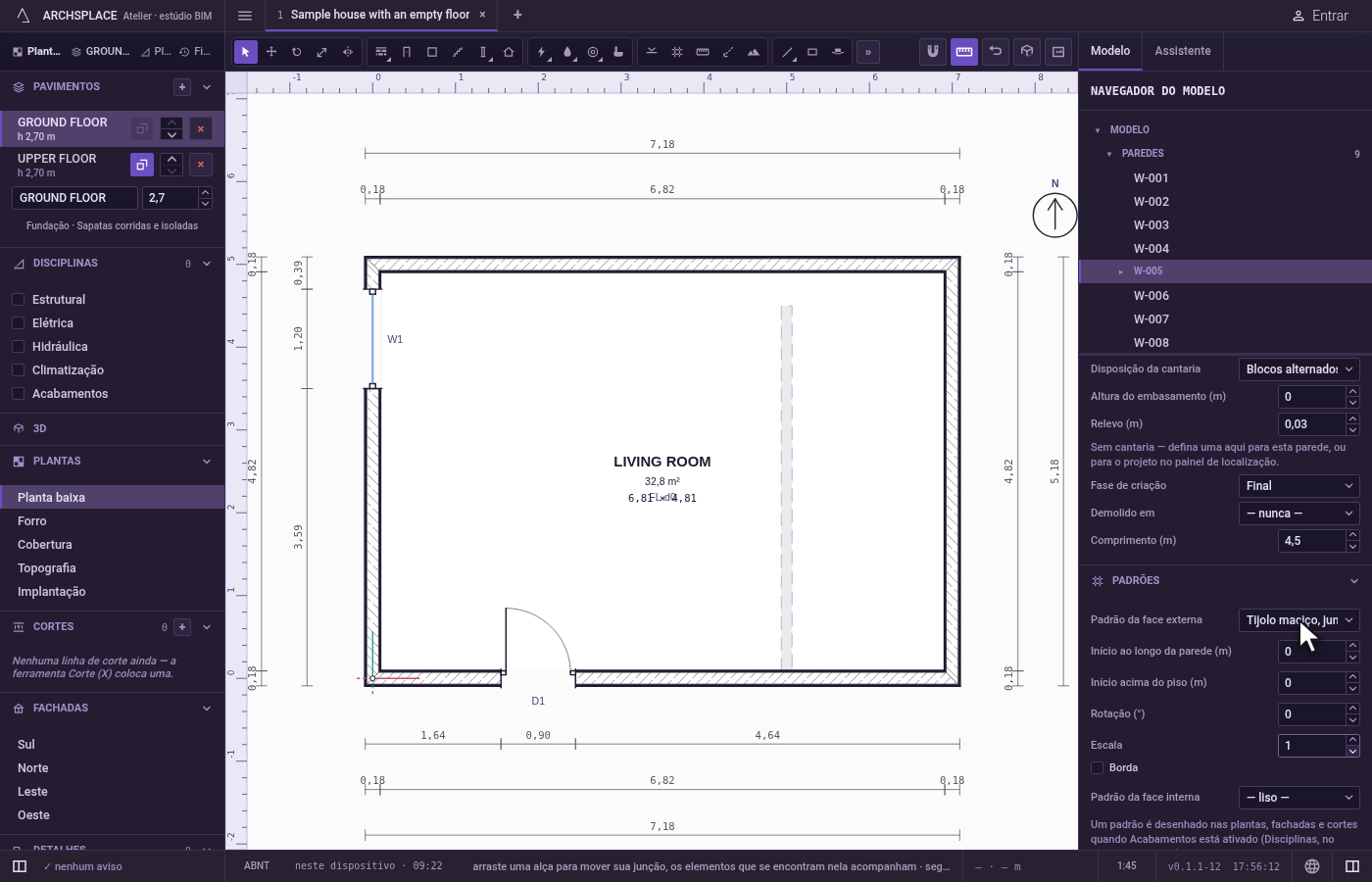

• Padrões, recolhida de início, numa parede ou num ambiente: o Padrão da face externa e o Padrão da face interna de uma parede, o Padrão do piso e o Padrão do forro de um ambiente, com Adicionar área de piso e Adicionar área de forro, e Padrões…, que abre a lista dos padrões do projeto. Uma linha lembra que os padrões são desenhados quando Acabamentos está ligado.
• Agrupar em componente, um botão, quando o elemento pode virar componente.
• Circuitos, Hidráulica, Ventilação ou Climatização, num dispositivo de uma instalação.
• Vistas internas, num ambiente.

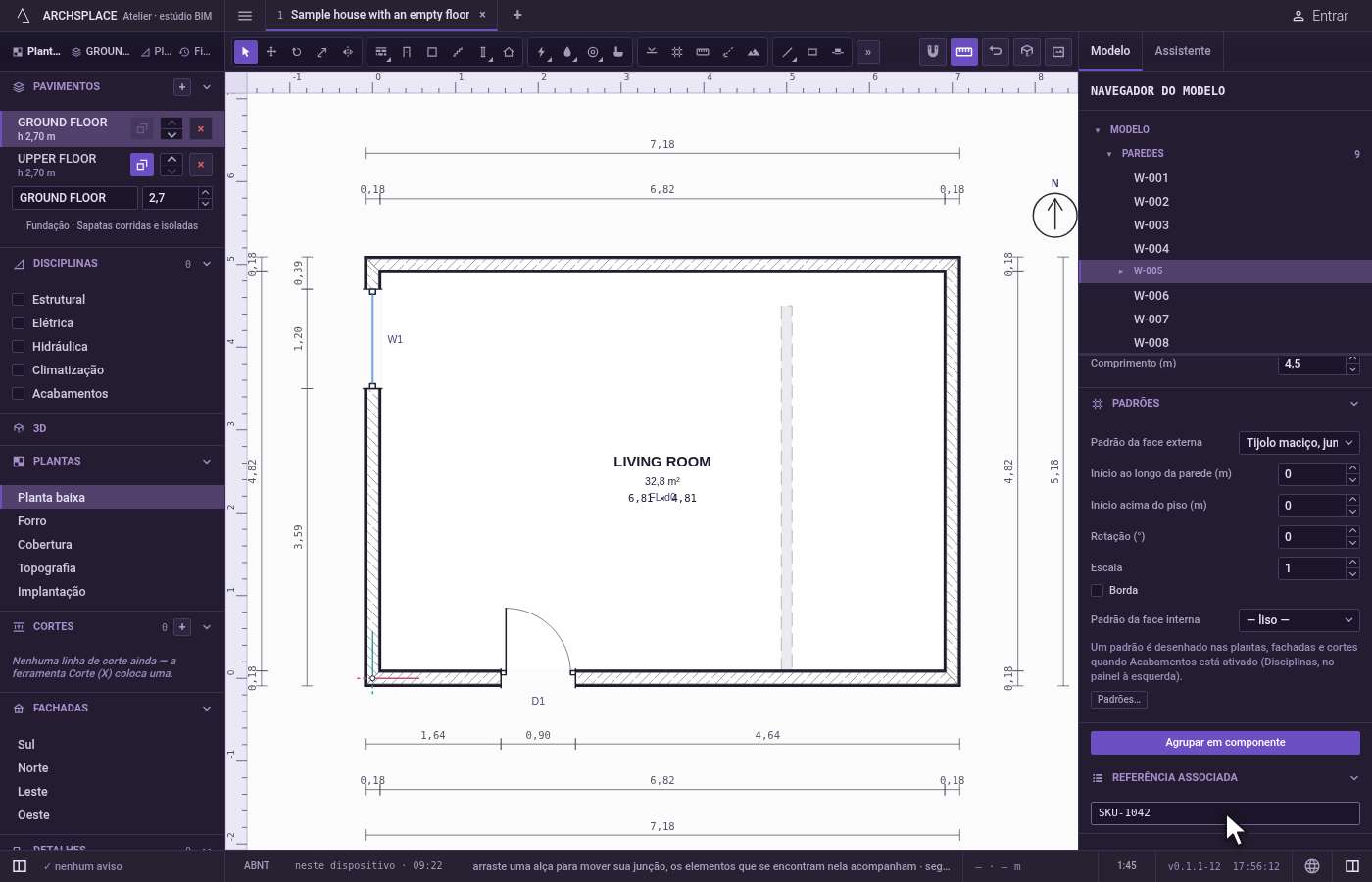

• Referência associada, recolhida de início: um campo livre para um código como um item do SINAPI, um SKU ou um link de fornecedor.

O painel mantém cada seção aberta ou recolhida do jeito que você a deixou.

• Para mudar o tipo, a composição ou o comprimento de uma parede.
• Para definir o tamanho de uma porta ou de uma janela, ou o nome e o uso de um ambiente.
• Para passar um elemento para outro pavimento, ou definir a fase em que ele é construído ou demolido.
• Para aplicar um padrão na face de uma parede, ou no piso ou no forro de um ambiente.
• Para dar a um elemento o código de um fornecedor.

Cada mudança reescreve no lugar o registro do elemento, na lista dele no contrato, como walls para uma parede, num único passo que um único Ctrl+Z desfaz. Numa parede, Pavimento grava level, a cantaria grava dressing só com os valores que você mudou, Fase de criação grava phase, Demolido em grava demolished, Comprimento grava uma ponta nova ao longo da parede, os padrões gravam facadePattern e liningPattern, e Referência associada grava reference. Os outros elementos gravam do mesmo jeito as chaves dos próprios campos, como floorPattern e ceilingPattern num ambiente. O que o modelo calcula, a espessura, a sapata e o GlobalId, nunca é gravado.
