Painéis

Painel do pavimento

Um pavimento é um andar do projeto: o nome, a altura e a cota de nível em que ele fica, que os pavimentos de baixo dão. A lista Pavimentos da barra lateral acrescenta, ordena, renomeia e remove pavimentos e abre a fundação de cada um, e o painel do pavimento mostra o pavimento pego pelo quadro dele na vista 3D, onde a planta dele corta e o caminho para essa planta.

O que é

Todo projeto tem pelo menos um pavimento, o Pavimento 0, com 2,80 m de altura de início. Os pavimentos ficam na seção Pavimentos da barra lateral, com Adicionar pavimento. Cada pavimento é uma linha com o nome e a altura, como h 2,80 m; um clique numa linha põe esse pavimento na mão, e a planta o mostra. Quando o projeto tem mais de um pavimento, cada linha tem:

o botão de decalque, que desenha esse pavimento sob a planta do pavimento na mão e deixa o ímã pegar as linhas dele;
duas setas que o sobem ou descem na pilha;
um × que o remove.

Sob a lista, o pavimento na mão é editado: o nome e a altura. Embaixo deles, Adicionar fundação a este pavimento, ou, depois que ele tem uma, Fundação e o sistema dela, abre a fundação do pavimento no painel da direita.

A cota de nível de um pavimento nunca é digitada. Ela é a soma das alturas dos pavimentos abaixo dele: os pavimentos se reorganizam sempre que uma altura muda ou que um pavimento é acrescentado, movido ou removido. O piso de um pavimento é a referência de nível dele: a laje fica na faixa logo abaixo.

Na vista 3D, um pavimento também pode ser pego pelo quadro dele. A coluna da direita mostra então o painel do pavimento: PAVIMENTO e o nome dele, onde a planta dele corta (1 m acima do piso), o Nome e a Altura, Cortar a vista 3D, que corta a vista 3D no plano de corte dessa planta, e Abrir a planta. Uma linha lembra que os pavimentos são adicionados e removidos na lista de Pavimentos.

Quando usar

Para acrescentar os pavimentos de uma casa, um sobre o outro.
Para definir a altura de piso a piso de um pavimento.
Para desenhar um pavimento de cima sobre o de baixo, decalcado embaixo dele.
Para dar ao térreo a fundação dele.

Passo a passo

Acrescente um pavimento. Na barra lateral, clique em Adicionar pavimento. O Pavimento 1 entra na lista, com 2,80 m de altura, apoiado no Pavimento 0, e a planta o mostra.
Renomeie-o. No campo de nome sob a lista, digite Pavimento superior e aperte Enter.

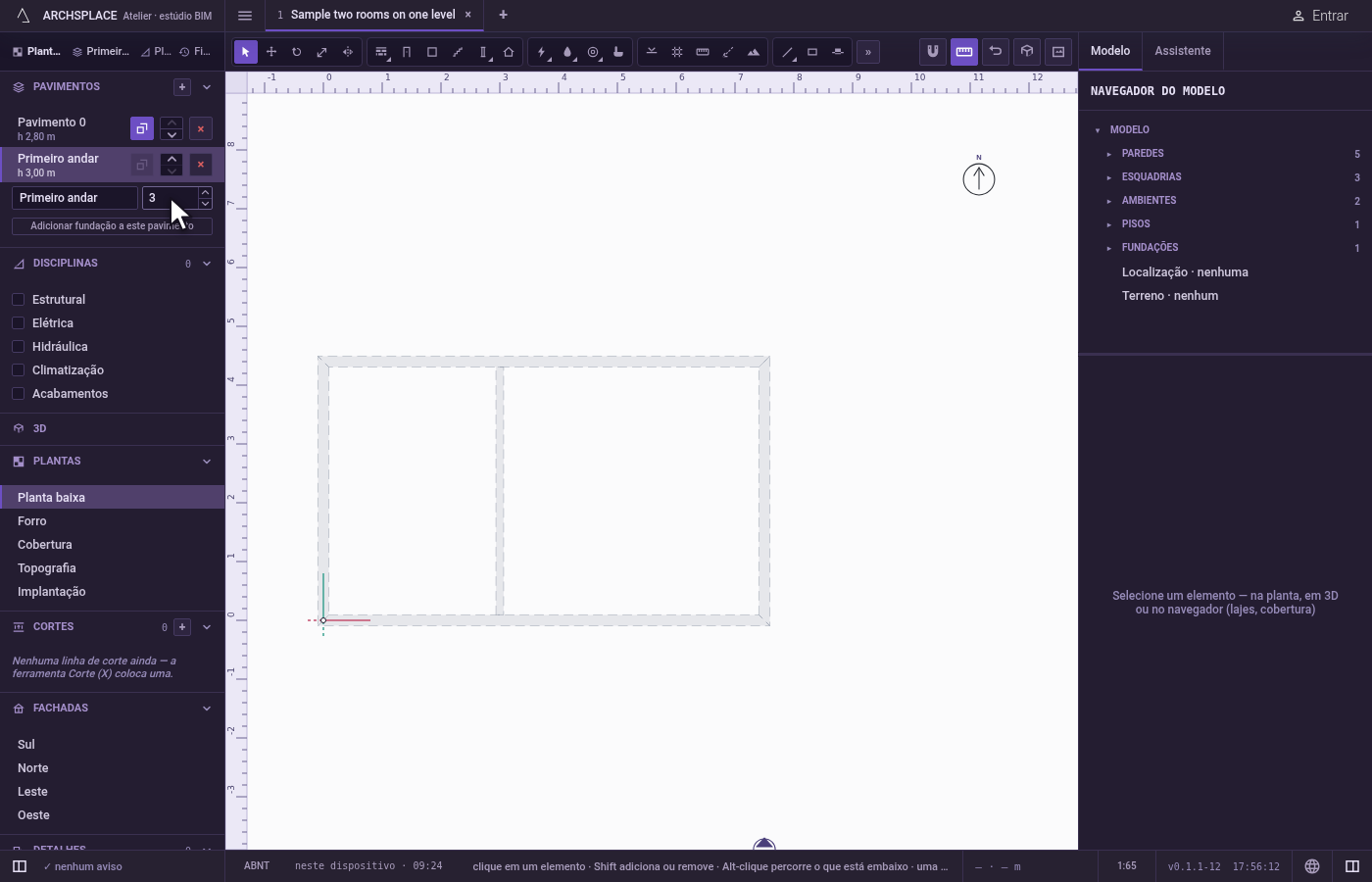

Mude a altura dele. No campo de altura, digite 3 e aperte Enter. A linha dele mostra h 3,00 m, e todo pavimento acima dele sobe.

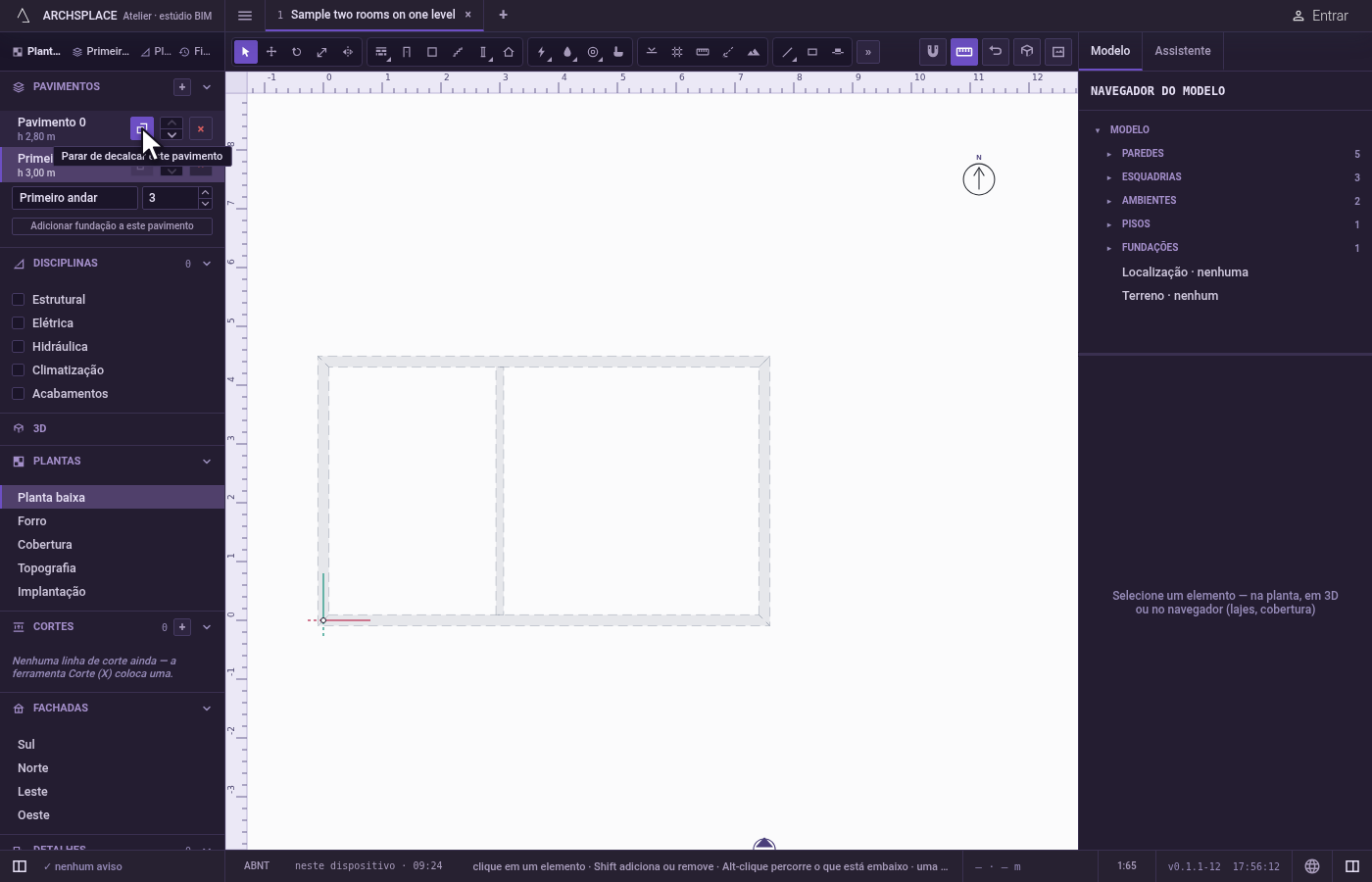

Decalque o pavimento de baixo. Na planta do pavimento superior, o Pavimento 0 já aparece bem claro sob ela, e o ímã pega as paredes dele. Clique no botão de decalque na linha do Pavimento 0 para parar de decalcá-lo, e clique de novo para decalcá-lo.

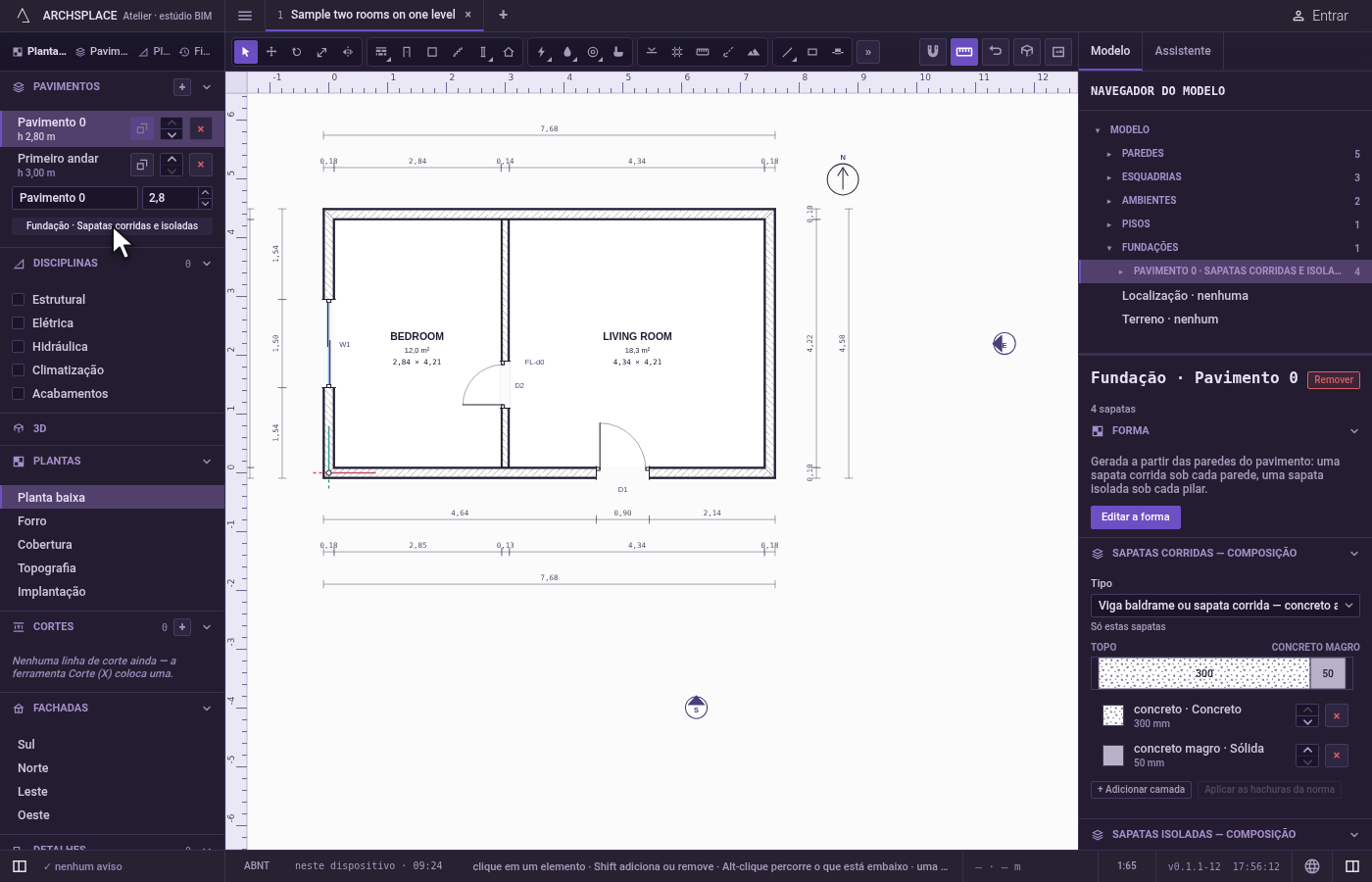

Abra a fundação do térreo. Clique no Pavimento 0 e depois em Fundação · Sapatas corridas e isoladas, sob a lista. As sapatas do pavimento ficam sob as paredes, e a fundação dele aparece no painel da direita.

O que é recusado

Uma altura de 1 m ou menos na lista Pavimentos: o campo mantém o valor que tinha.
Remover um pavimento que ainda tem elementos, ou o único pavimento: nada é removido.
Decalcar o pavimento na mão sob ele mesmo. O botão de decalque dele fica esmaecido e avisa.
Digitar uma cota de nível. Esse campo não existe: a cota de nível acompanha as alturas.

O que vai para o contrato

Os pavimentos são os levels do projeto, em ordem a partir de baixo, cada um com o name, a height em metros e a elevation, que o Atelier grava de novo a partir das alturas depois de cada mudança. Mover um pavimento troca o pavimento de todo elemento que está nos dois pavimentos; remover um tira as cotas e os detalhes dele e desce os pavimentos acima dele. Adicionar fundação a este pavimento grava o sistema de fundação do pavimento, com sapatas. Cada uma dessas ações é um passo que um único Ctrl+Z desfaz. O decalque e Cortar a vista 3D não gravam nada: pertencem à sessão.

Veja também

Perguntas frequentes

Como mudo a altura de um pavimento?

Clique no pavimento na lista Pavimentos da barra lateral, digite a nova altura no campo sob a lista e aperte Enter. Todo pavimento acima dele sobe ou desce para se apoiar nele.

Posso digitar a cota de nível de um pavimento?

Não. A cota de nível de um pavimento é a soma das alturas dos pavimentos abaixo dele, e acompanha essas alturas sempre que uma muda ou que os pavimentos são reordenados.

Por que não consigo remover um pavimento?

Porque ele ainda tem elementos, como paredes, ambientes ou escadas, ou porque é o único pavimento. Mova ou exclua antes o que está nele.
